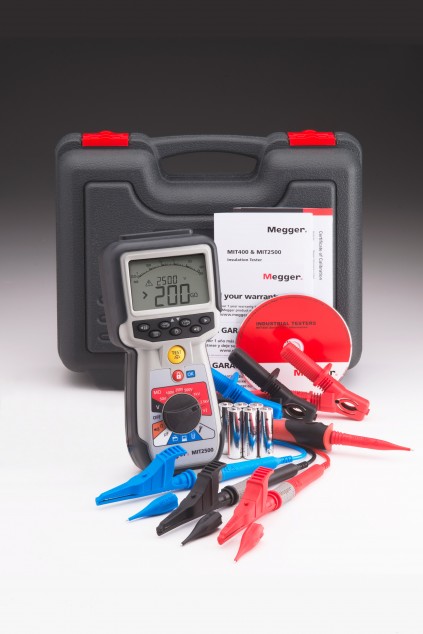

Тестер изоляции Megger MIT2500

MIT2500 — прибор для проверки сопротивления изоляции

Новый тестер MIT2500 разработан для проверки изоляции в условиях, где рабочие напряжения превышают 1000 В и требуются более высокие напряжения для измерения параметров изоляции. Прибор может работать с фиксированным диапазоном напряжений 50 B, 100 В, 250 В, 500 В, 1000 В и 2500 В. Регулируемый диапазон позволяет использовать любое напряжение от 50 В до 2500 В с шагом 10 В. Это позволяет удерживать выходное тестовое напряжение в пределах 2% погрешности от выбранного диапазона даже при выполнении проверки. И облегчает трудоёмкие работы по измерению напряжения пробоя изоляции.

Прочный корпус прибора с опорной конструкции имеется отсек аккумуляторов на 6 элементов, есть встроенная защитная клемма для уменьшения тока поверхностной утечки, который снижает точность при высоких напряжениях. За счёт многослойного литься приборы устойчивы к неблагоприятным погодным условиям, имеют класс защиты IP54 (пылевлагозащита).

Ключевые особенности

• Тестирование изоляции до 2,5 кВ (новое) и в диапазоне 200 GΩ при помощи ручного инструмента.
• Защитная клемма для точности при высоком сопротивлении (новое)
• Регулируемое напряжение тестирования изоляции в диапазоне от 50 В до 2500 В (новое)
• Стабилизированное напряжение проверки изоляции (новое)
• Возможность зарядки от сети и от машины (новое)
• Один диапазон, ускоренная проверка проводимости в диапазоне от 0,01 Ω до 1 MΩ (новое)
• Индекс поляризации (PI) и Коэффициент абсорбции (DAR)
• Работы согласно CAT IV 600 В

Проверка сопротивления изоляции

Функции прибора

1. Тестовые напряжения (новое) — 50 B, 100 В, 250 В, 500 В, 1000 В и 2500 В
2. Защитная клемма — Улучшенная производительность высший диапазонах проверки изоляции.
3. Силиконовые измерительные провода 3 кВ (Новые) — В комплект помимо стандартных измерительных проводов категории III 1000 В / категории IV 600 B, входят специально разработанные силиконовые измерительные провода 3 кВ.
4. Регулируемое тестовое напряжение (новое) — Регулируемое тестовое напряжение в диапазоне от 50 В до 999 В с шагом 1 В, 1000 В до 2500 В с шагом 10 В
5. Тестовое напряжение с погрешностью 2% — Выходное тестовое напряжение удерживается в пределах допустимой погрешности или -0% +2% + 2 V
6. Стабилизированное тестовое напряжение — Напряжение управляется системой с обратной связью, что позволяет удерживать напряжение в заданном значении на полном диапазоне измерения
7. Отображение напряжения измерения (новое) — Фактическое тестовое напряжение отображается на небольшом цифровом дисплее вместе с измерением на большом цифровом дисплее.
8. Отображаемый диапазон измерения — Напряжение диапазона отображается при выборе на экране.
9. Отображение напряжения измерения (новое) — Во время проверки отображается напряжение измерения.
10. Аналоговая шкала с делениями — Дисплей имеет функцию аналоговой шкалы для воспроизведения ответа подвижной катушки дисплея.
11. PI и DAR — Автоматические функции индекса поляризации (PI) и коэффициента абсорбции (DAR). Индекс поляризации (PI): скорость 10 минут / 1 минута Коэффициент абсорбции (DAR): скорость 60 / 30 секунд
12. Запланированное измерение — Автоматическое измерение в течение заданного промежутка времени.
13. Диапазон 200 GΩ — Тестирование изоляции до 200 GΩ при ≥1000 В.
14. Остановка тестирования — Останавливает тестирование, если при выполнении тестирования изоляции обнаружено превышение напряжения на 25, 30, 50, 75 или 100 В (задается пользователем). По умолчанию установлено на 50 В.
15. Звуковой сигнал изоляции — Звуковой сигнал можно установить на срабатывание, если сопротивление изоляции больше заданного пользователем предела, настраивается в меню «Настройки».
16. Блокировка измерения — Удерживает проверку изоляции постоянно включенной.

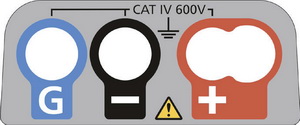

Защитная клемма

Тестер сопротивления изоляции Megger MIT2500 оборудован защитной клеммой для предотвращения ошибок от воздействия блуждающих паразитных токов. Клемма используется для отвода тока утечки с цепи, на которой выполняется измерение. Подключение защитной клеммы в некоторых случаях обеспечивает обратную цепь для блуждающих токов, которые могли бы создать значительные ошибки в измерениях изоляции. Особенно это относится к загрязнению поверхностей оборудования или проводов. Предназначена только для проверки сопротивления изоляции.

Применение

• Коммерческая авиационная электроника
• Военные наземные, водные и воздушные средства связи
• Производственные/конвейерные линии
• Электростатические измерения
• Проверка компонентов
• Ходовые установки и подъемное оборудование с питанием от аккумуляторных батарей
• Одно- и трехфазное вращающееся оборудование
• Проверка одно- и многожильных проводов
• Проверка электродвигателей

Проверка проводимости (сопротивления)

• Одинарный диапазон сопротивления (новый) - Один диапазон, полностью автоматическийΩ, от 0,01 до 1,0 MΩ.
• Автоматический выбор тестового тока - Автоматически использует предпочитаемый тестовый ток для проверяемого сопротивления нагрузки .
• Двухсторонняя проверка (новый) - Возможность автоматической двухсторонней проверки без переподключения проводов.
• Быстрое время ответа (новое) - Время отклика звукового сигнала контакта было снижено
• 200 мА или 20 мА - Доступны токи для измерения проводимости на 200 мА или 20 мА. Тестовый ток 20 мА значительно увеличивает срок службы батареи.
• Обнуление вывода - Компенсация сопротивления вывода (ОБНУЛЕНИЕ) работает до 10 Ωс сопротивления.
• Звуковой сигнал - ВКЛ./ВЫКЛ. выбирается простым нажатием кнопки.
• Ограничение звукового сигнала - Предел звукового сигнала проводимости обеспечивает регулировку максимального сопротивления, при котором включается звуковой сигнал проводимости. Регулируется в диапазоне от 1 Ω до 200 Ω с шагом 12.
• Отображение предупреждения ПРОШЕЛ/НЕ ПРОШЕЛ (Новое) - Используется, если звуковой сигнал нежелателен.

Экран прибора

На экране отображается сочетание показаний аналоговой шкалы с делениями и двойные цифровые показания:

Другие функции и особенности

Функции настроек прибор позволяют управлять:

• Продолжительностью звукового предупреждения предела проводимости,
• Звуковой сигнал предела изоляции,
• БЛОКИРОВКА изоляции
• Продолжительность таймера проверки изоляции
• Продолжительность работы подсветки
• Таймер сна
• Предупреждения ПРОШЕЛ/НЕ ПРОШЕЛ
• Измерительные токи для измерения проводимости
• Подключение через Bluetooth
• Восстановление заводских настроек

Устойчивость к воздействию окружающей среды:

Тестер получил степень защиты IP54, он устойчив к воздействию окружающей среды и попадания воды в него, отсек батарей и предохранителей.

Прочный корпус:

Благодаря многослойному резиновому покрытию прибор очень удобно держать в руках, а противоударный корпус не боится падений и ударов.

Батарейки:

Для работы требуется 6 щелочных или никель-металл- гидридных батареек типа AA, которых хватает не менее чем на 3000 проверок изоляции при 1000 В. MIT2500 имеет возможность внутренней зарядки при использовании с дополнительным комплектом зарядки.

Безопасность

Разработан для безопасного использования. Цепи быстрого обнаружения предотвращают повреждение прибора при случайном подключении к проводам под напряжением или между концами фаз. В частности, все инструменты:

• Соответствуют международным требованиям по стандарту IEC61010 и EN61557.
• Обнаружение цепи под напряжением прекращает тестирование изоляции на цепях с напряжением выше 25, 30, 50, 75 или 100 В (по умолчанию 50 В).
• Обнаружение цепи под напряжением и прерывание проверки измерения проводимости.
• Отображение по умолчанию напряжения цепи под напряжением на всех диапазонах.
• Функция обнаружения и прерывания работает даже со сгоревшим защитным предохранителем.
• Пригодно к использованию на оборудовании CAT IV и напряжении питания до 600 В.

Преимущества

• Разработано для электрических и промышленных рынков
• Тестирование изоляции в диапазоне до 2,5 кВ (новое) т 200 GΩ при помощи ручного инструмента
• Защитная клемма для точности при высоком сопротивлении (новое)
• Регулируемое напряжение тестирования изоляции в диапазоне от 50 В до 2500 В (новое)
• Стабилизированное напряжение проверки изоляции (новое)
• Возможность зарядки от сети и от машины (новое)
• Один диапазон, ускоренная проверка проводимости в диапазоне от 0,01 Ω до 1 MΩ (новое)
• Индекс поляризации (PI) и Коэффициент абсорбции (DAR)
• 600 В, истинное СКЗ, измерение напряжения переменного / постоянного тока
• Новая конструкция корпуса с дополнительным магнитным зажимом для подвешивания (новое)
• Обзор и хранение данных тестирования
• Обнаружение цепей под напряжением и защита
• Работы согласно CAT IV 600 В
• Противоударный пылевлагонепроницаемый корпус IP54.
