Анализатор точки росы HYGROVISION-MINI

Анализатор качества газа, промышленный переносной влагомер

HYGROVISION-MINI - переносной анализатор качества газа (гигрометр) для контроля точки росы по воде и углеводородам в соответствии с ГОСТ Р 53763-2009 и ГОСТ Р 53762-2009. Компактный переносной гигрометр точки росы Hygrovision-mini удостоен престижной премии Red Dot Design Award в номинации «Промышленный дизайн» в 2014 г.

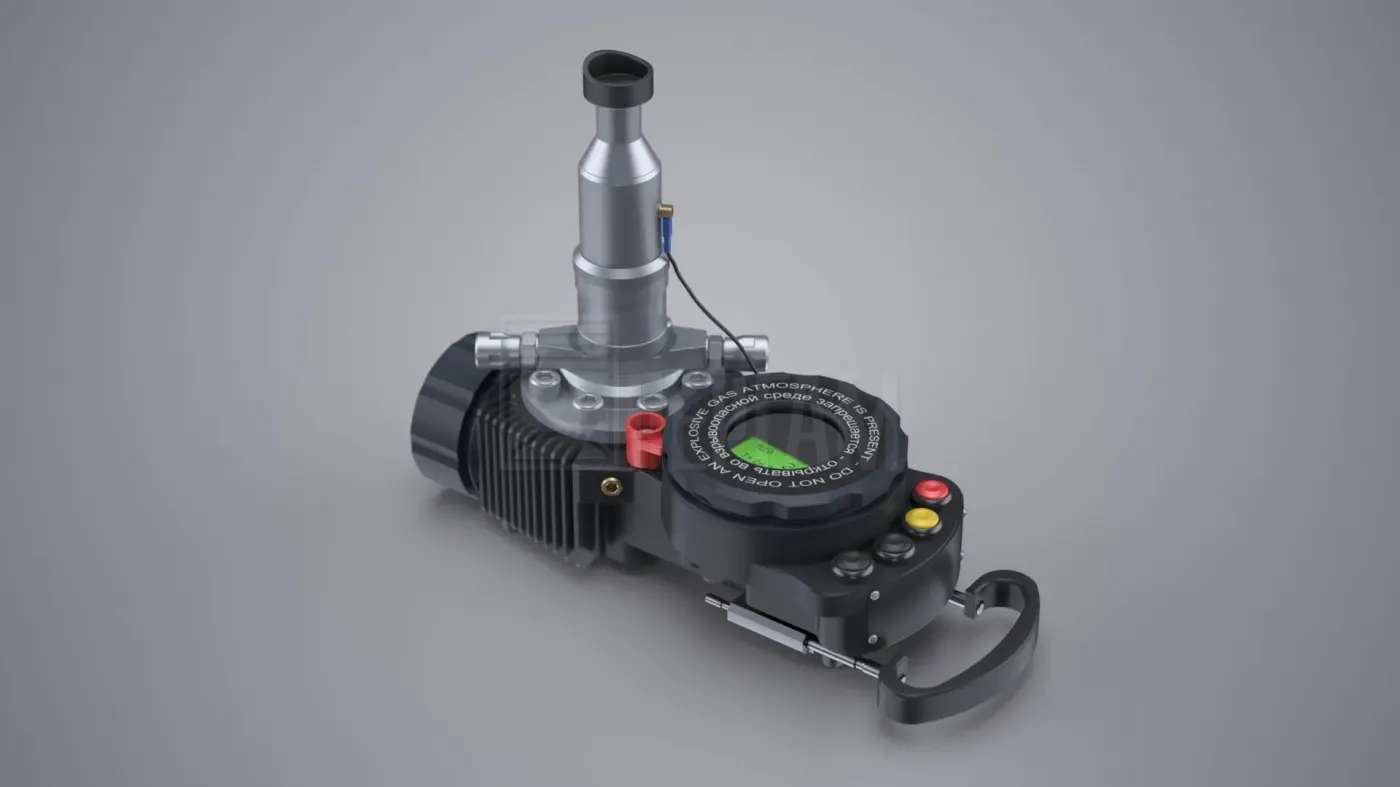

Ручной, визуальный, конденсационный гигрометр с электронным охлаждением зеркала. Предназначен для оперативного измерения точки росы и температуры конденсации углеводородов. В прибор встроен мощный микроскоп с 40-кратным увеличением. В комплекте с измерителем могут поставляться системы для обустройства отбора газа из трубопровода и для дополнительного охлаждения корпуса датчика измерителя.

Помимо контроля показаний, влагомер может использоваться в тех местах, где установка стационарного прибора невозможна или нерентабельна - например, для тестирования вновь запускаемого оборудования; для отладки работы комплексных систем подготовки газа (абсорбционных колонн) при запуске или же после модернизации; в тех случаях, когда необходим именно визуальный контроль и идентификация выпадающего конденсата по составу, т.е. при определенных навыках оператора прибор может быть использован даже в качестве конденсационного хроматографа, так как визуально-оптическая система HYGROVISION-MINI позволяет определять, какие именно вещества конденсируются на поверхности зеркала.

Назначение Hygrovision-mini

Периодический оперативный контроль точки росы и температуры конденсации углеводородов в местах, не оборудованных автоматическими потоковыми измерителями.

Проверка и подтверждение результатов измерения автоматическими поточными гигрометрами, а также совместно с Системой подготовки газа «Model-003» в качестве контрольного гигрометра.

Контроль выхода на режим по параметру «точка росы» различных объектов и технологических процессов после проведения регламентных работ (гидроиспытания, пропаривание, регенерация, вакуумирование и прочих).

6 преимуществ Hygrovision-mini

1. Возможность визуального контроля измерений

   Запатентованная двухканальная оптическая система наблюдения поверхности охлаждаемого зеркала с 40-кратным увеличением (микроскоп).

2. Удобное управление

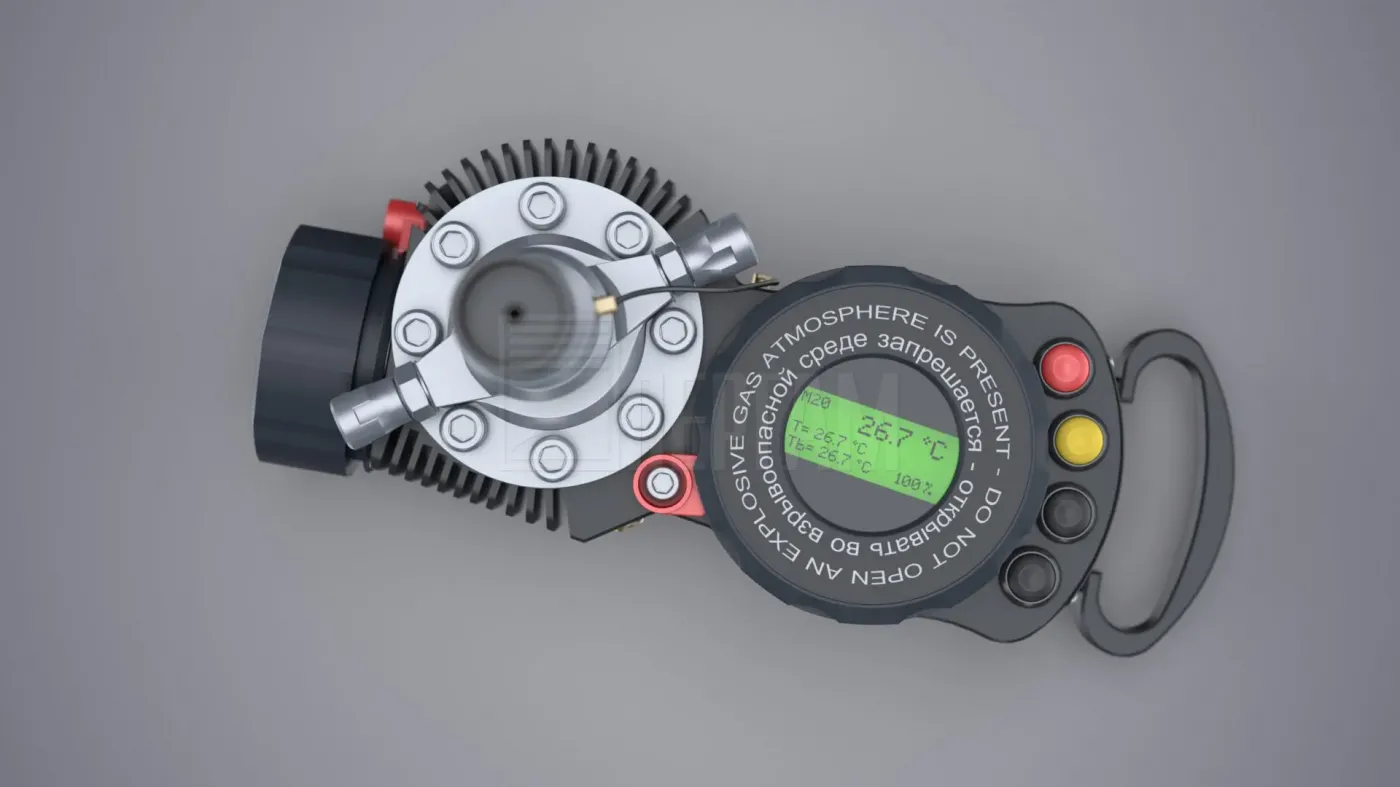

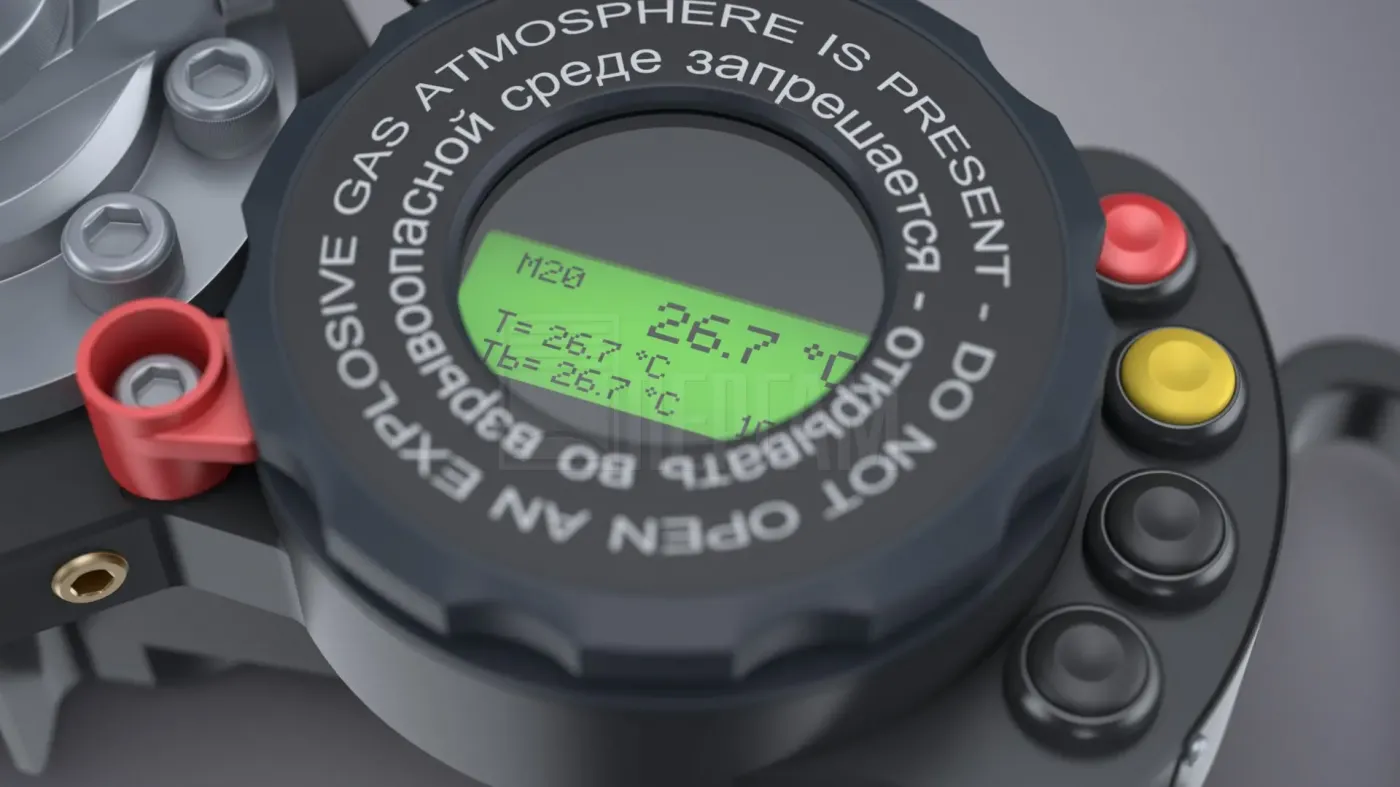

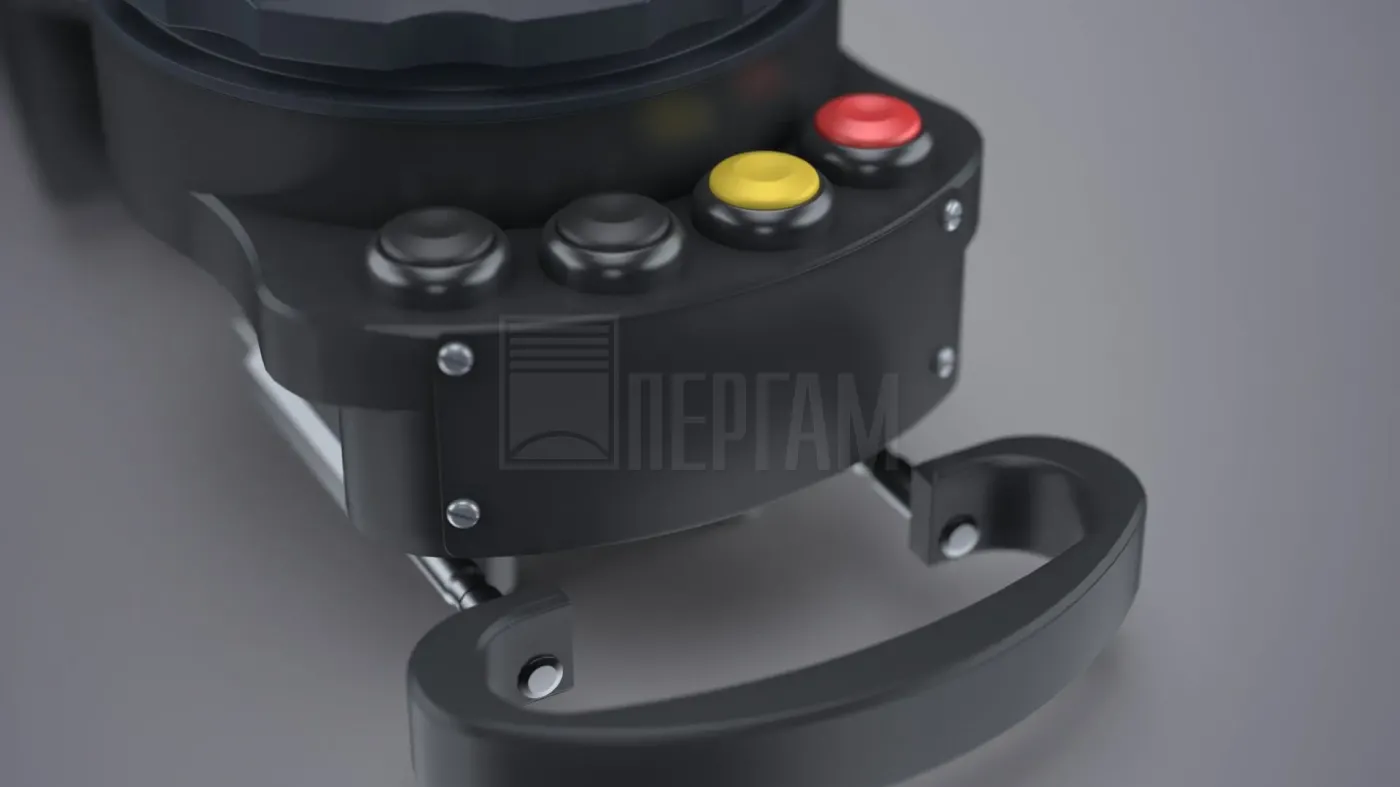

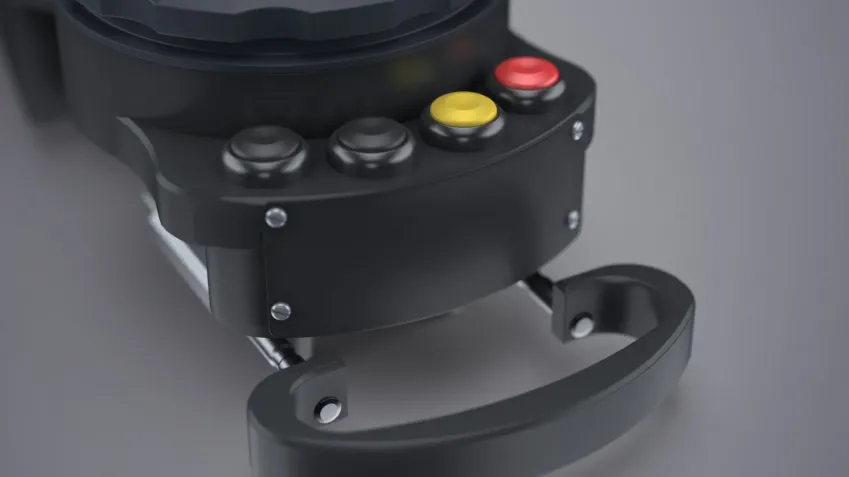

   Управлять влагомером можно с помощью клавиатуры и системы индикации рабочих параметров на дисплее прибора.

3. Длительная автономная работа

   Автономное питание от аккумуляторной батареи. Время непрерывной работы не менее 12 часов.

4. Удобное использование

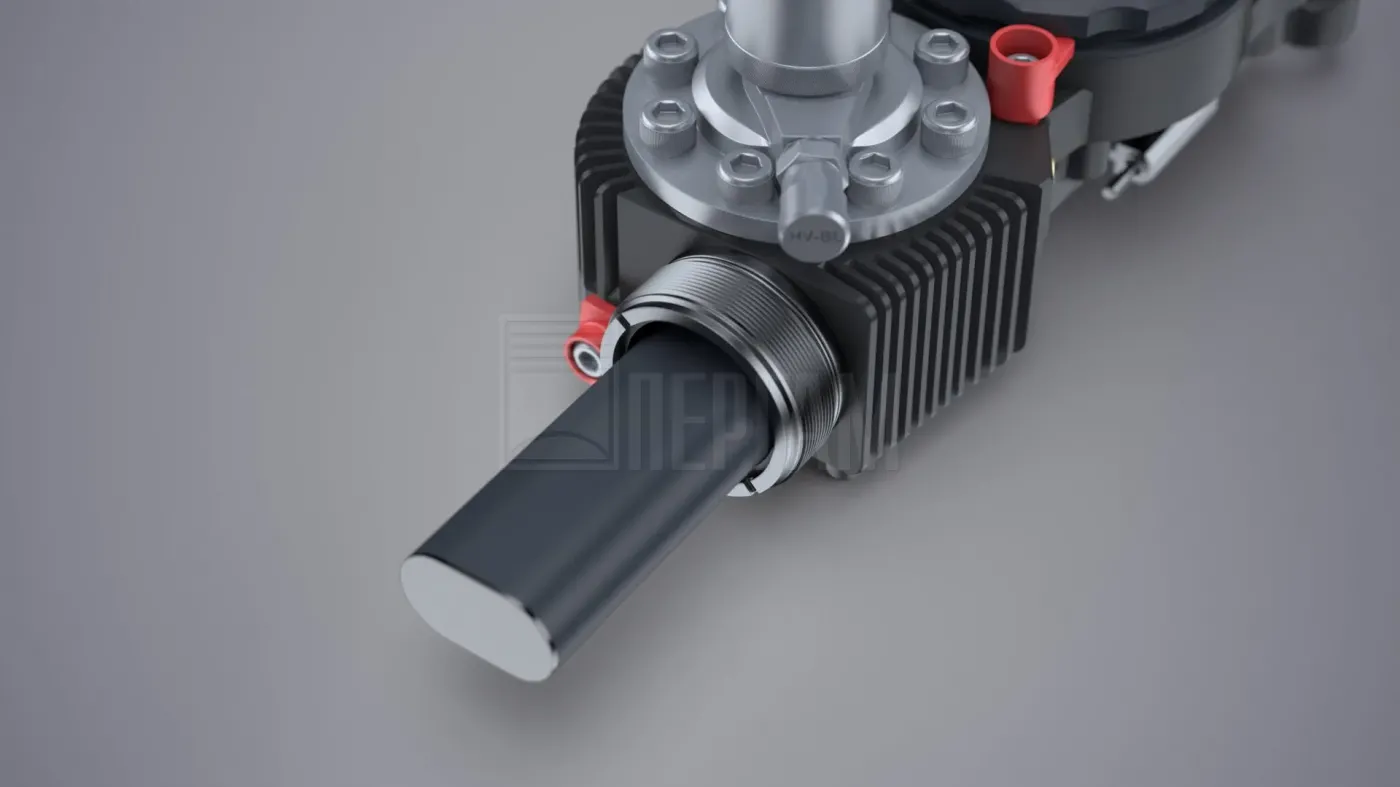

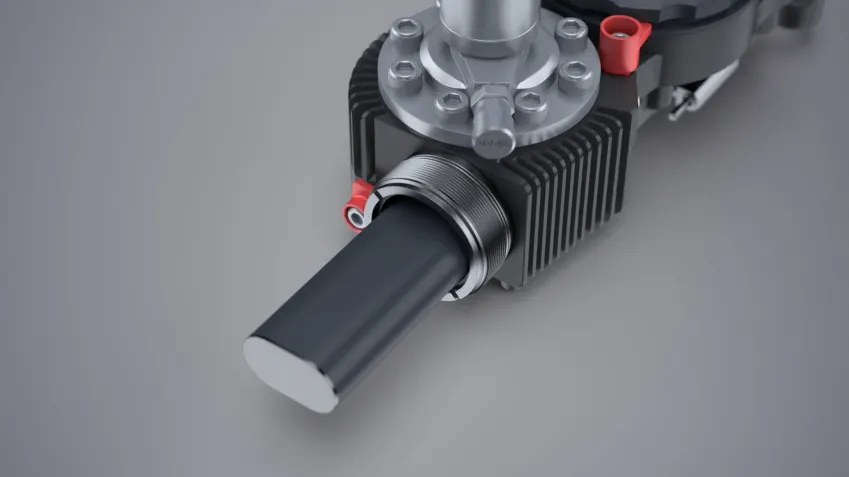

   Влагомер устанавливается на стандартный штатив, может быть установлен на любую плоскую поверхность.

5. Компактные габариты

   Небольшой вес и компактные габариты прибора упрощают его применение для оперативного измерения и контроля. Показания потоковых автоматических влагомеров должны регулярно контролироваться арбитражным визуальным конденсационным прибором. Именно таким компактным прибором является переносной ручной влагомер Hygrovision-mini компании «Вымпел».

6. Автоматическое охлаждение зеркала

   Про хладагенты можно забыть благодаря электронному управлению охлаждением или нагревом конденсационного зеркала.

Принципы регистрации

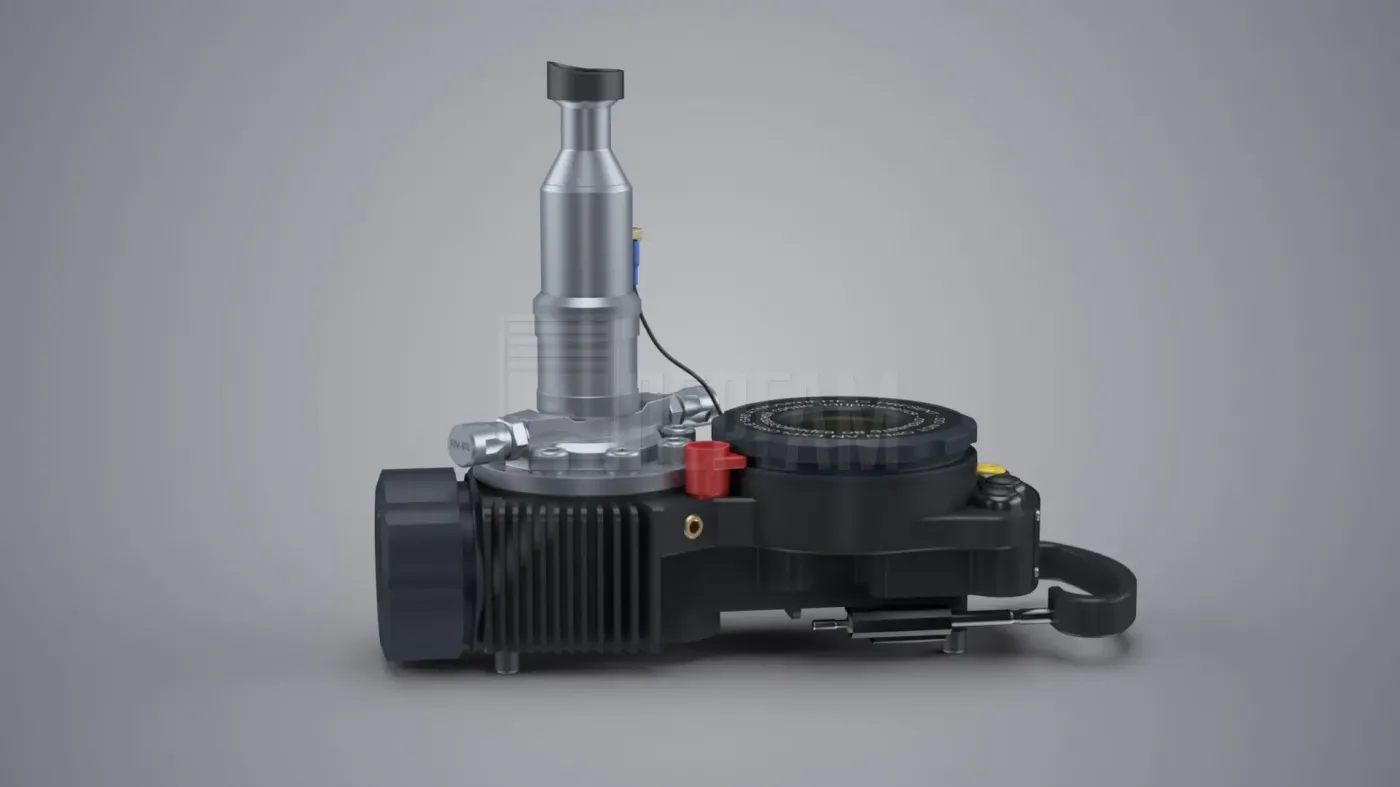

Канал визуального наблюдения состоит из оптической системы, позволяющей наблюдать за поверхностью зеркала с 40-кратным увеличением и двух вариантов подсветки поверхности конденсационного зеркала.

Для визуальной регистрации плёнок углеводородов используется оригинальная запатентованная система наблюдения за поверхностью зеркала, особенностью которой является использование диэлектрического конденсационного зеркала и фронтальной системой засветки через объектив поверхности охлаждаемого зеркала источником видимого неполяризованного света.

Для визуальной регистрации конденсации воды применена принципиально отличная технология подсветки поверхности зеркала. Поверхность зеркала освещается источником красного света под углом Брюстера, что приводит к полному преломлению света в диэлектрическое охлаждаемое зеркало. Выпадение на зеркале конденсата приводит к рассеянию отраженного от капель воды света, что визуально можно наблюдать с помощью оптической системы.

В обоих случаях точка росы и температура конденсации углеводородов определяется по температуре зеркала в момент появления на нем конденсата воды или углеводорода.
