Аппаратно-программный комплекс «Хамелеон»

Комплекс для оценки качества сварных соединений

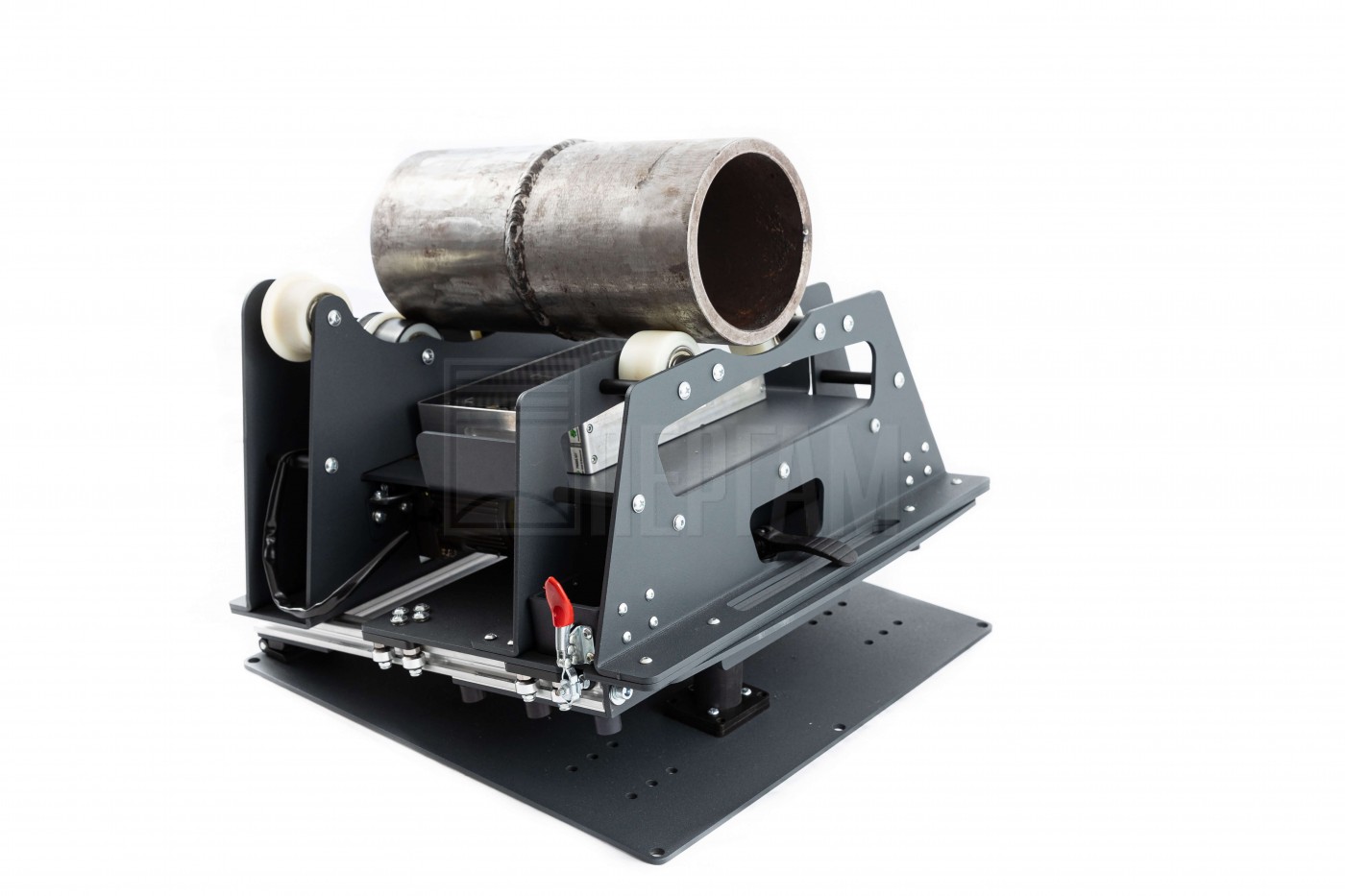

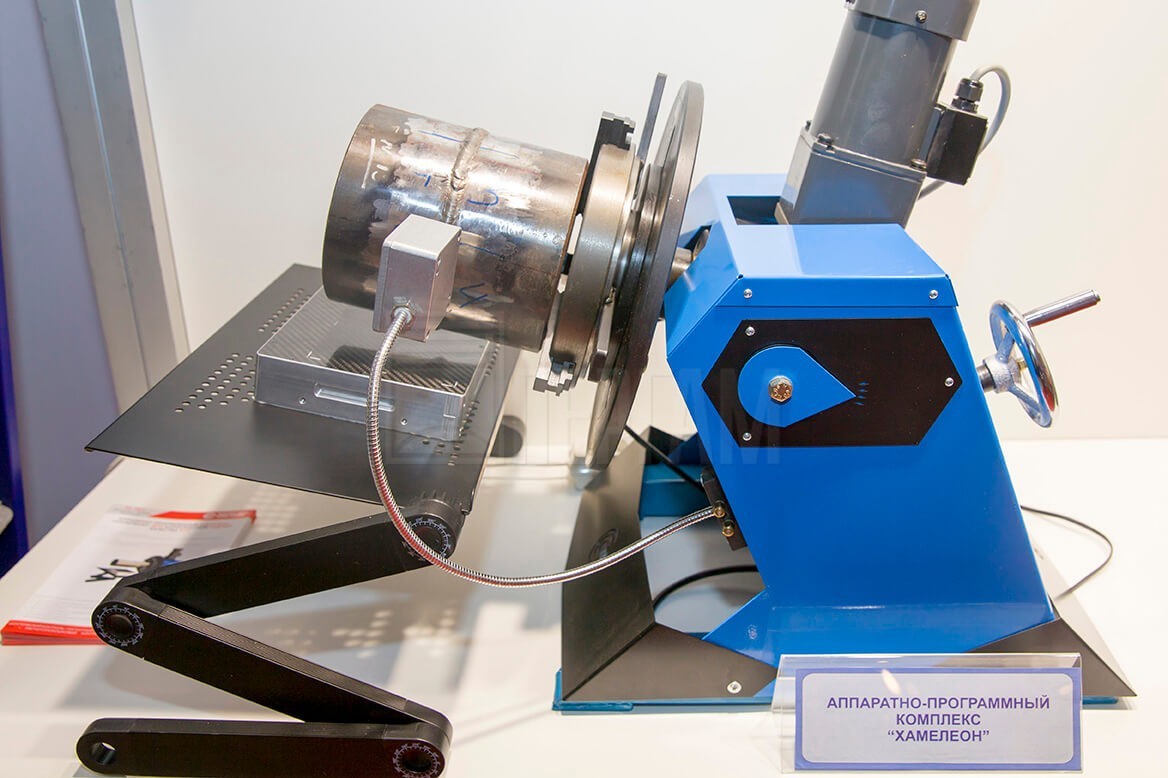

«Хамелеон» - это аппаратно-программный комплекс оценки качества контрольных сварных соединений (КСС), позволяет проводить визуальный и измерительный контроль сварного соединения, получать рентгеновское изображение сварного шва. В состав комплекса «Хамелеон» входят высокочувствительный плоскопанельный детектор, вращатель и программное обеспечение. Комплекс обеспечивает автоматическое экспонирование и вращение КСС. Количество экспозиций, углы поворота, требуемые параметры экспонирования рассчитываются автоматически. Габариты комплекса позволяют установить его в камеру радиационной защиты «Калан-4». Одним из главных преимуществ комплекса являет то, что его использование позволяет обеспечить класс качества В по ГОСТ ИСО 17636-2–2017 даже для просвечиваемых толщин стали от 1,5 мм. Поэтому он может применяться для широкой номенклатуры КСС.

Программное обеспечение позволяет:

• измерять линейные размеры и площадь дефектов, расстояние между дефектами;
• измерять SRb и SNRn;
• фиксировать полученные результаты в протоколе контроля.

Использование АПК «Хамелеон» позволяет сократить расходы и повысить объективность результатов радиографического контроля за счет:

• увеличения производительности;
• минимизации влияния «человеческого» фактора;
• отсутствия необходимости регулярного использования дорогостоящих расходных материалов.

Применение «ХАМЕЛЕОН» позволяет:

• проводить визуальный и измерительный контроль сварного соединения
• получать рентгеновское изображение сварного соединения в соответствии с ГОСТ ИСО 17636-2-2017
• выполнять измерения обнаруженных по результатам расшифровки несплошностей сварного соединения
• генерировать заключение по результатам контроля без промежуточной стадии фиксации результатов

Преимущества использования комплекса

• существенно сокращение финансовых и временных затраты на РК КСС;
• увеличение производительности и скорости исследования КСС;
• минимизируете влияние человеческого фактора на результаты экспонирования;
• избавитесь от использования дорогостоящих расходных материалов;
• сможете сохранять цифровые копии снимков, проводить их удаленную расшифровку;
• повысите уровень радиационной безопасности для персонала.
