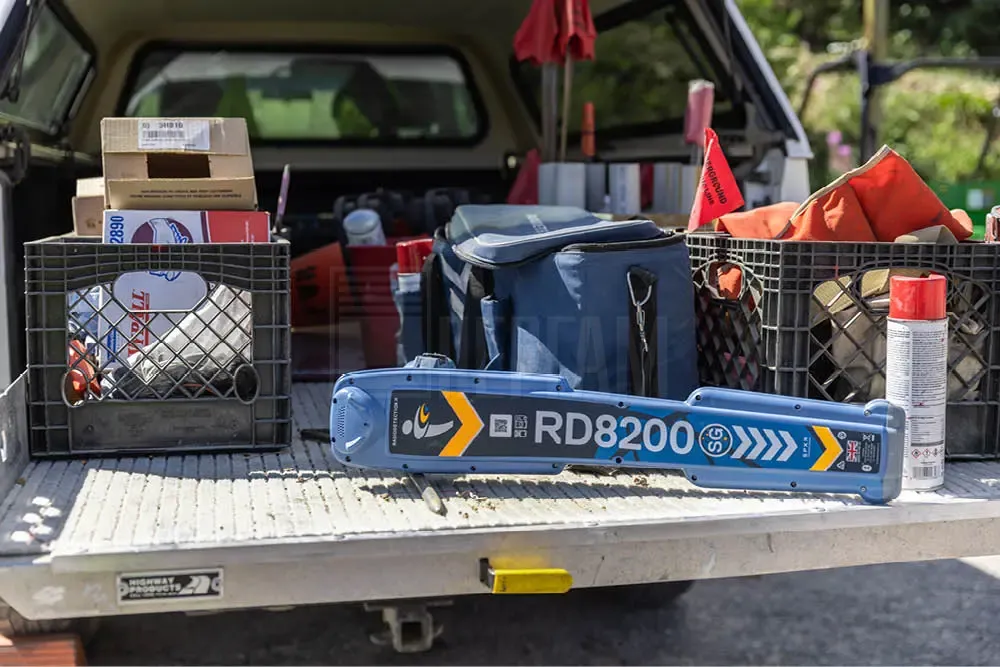

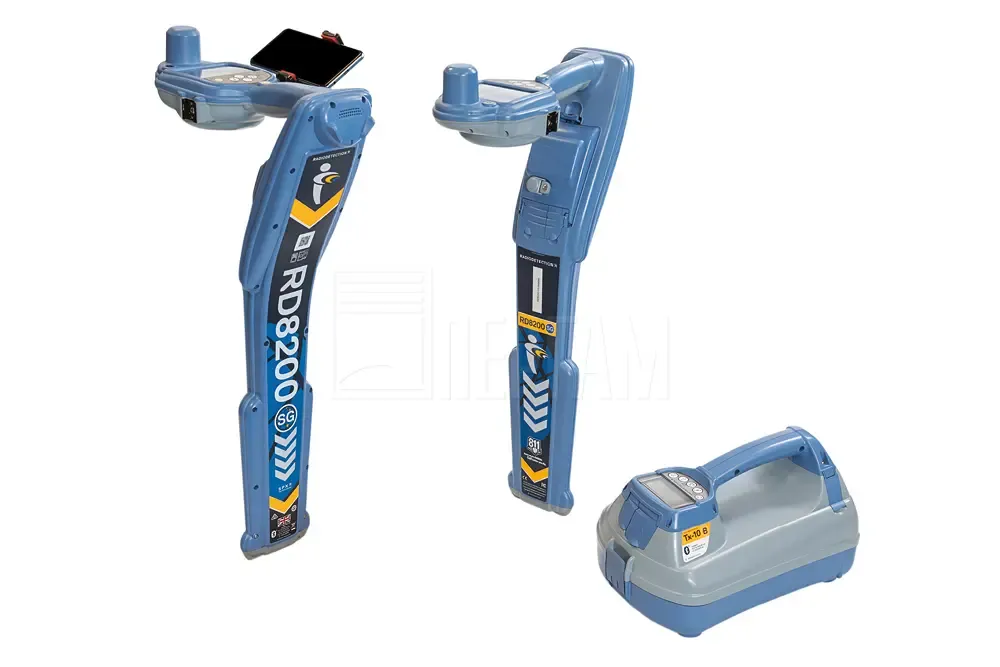

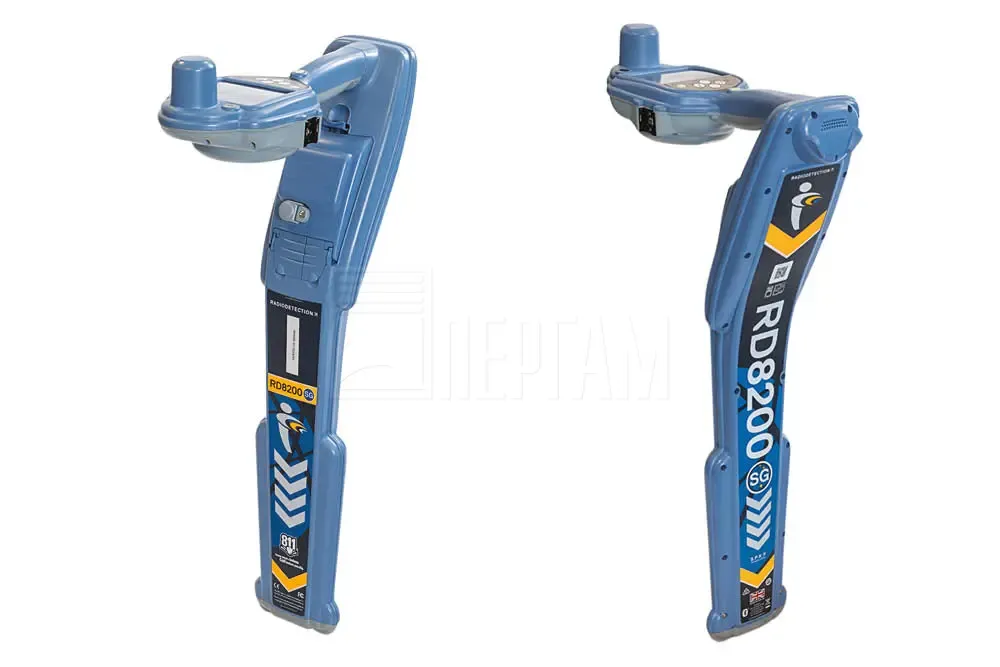

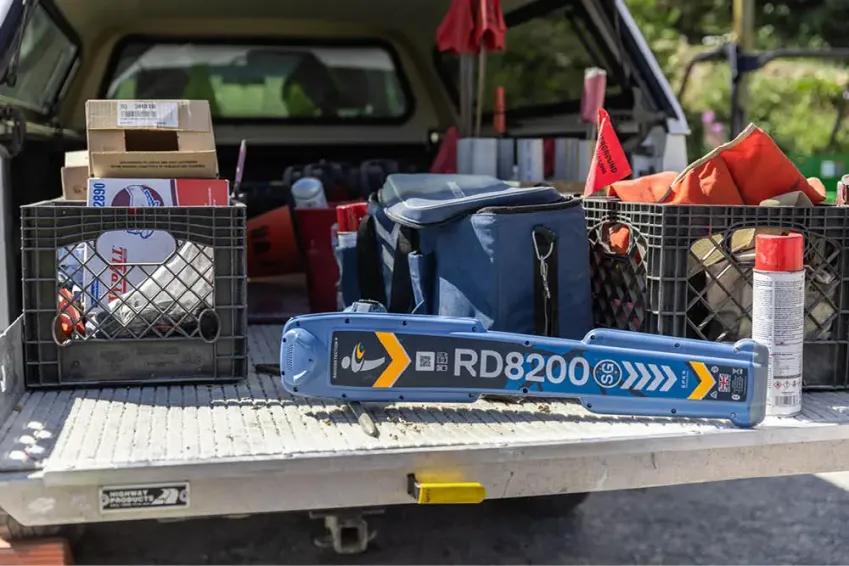

RD8200SG - это новый высокоточный локатор с GPS модулем для обнаружения и нанесения на карту точного местоположения подземных инженерных коммуникаций. Многоцелевое комбинированное решение для картографирования и поиска инженерных коммуникаций, которое позволяет геодезистам картировать кабельные линии и трубопроводы под землёй на глубине до 30 метров.

Основные применения RD82000SG

Обнаружение и картографирование положения/маршрута проложенных под землей кабелей и труб.
Обнаружение и точное определение нарушений изоляции на подземных кабелях и трубах.
Создание записей обследования местоположений подземных кабелей и труб.

Нанесение на карту подземных коммуникаций

Точное нанесение на карту расположения подземных коммуникаций является давней практикой в отрасли. Доступ к надёжным и достоверным картам играет решающую роль в обеспечении безопасности и снижении рисков, профилактическом обслуживании и аварийном ремонте. Стандартные форматы файлов ГИС для использования с вашим картографическим ПО.

Существует множество проблем, связанных с нанесением подземных коммуникаций на карту:

Для выполнения работ часто требуется специализированное и дорогостоящее оборудование.
Нанесение коммуникаций на карту должно выполняться высококвалифицированной командой, проводящей обширные полевые работы.
Системы не настроены на беспрепятственный перенос данных о местонахождении на карту и создание полных и подробных отчетов.
Подземные коммуникации часто не имеют документации, что делает их точное местоположение неопределенным.

В мире, который становится все более цифровым, спрос на высококачественные и надёжные цифровые карты подземных коммуникаций быстро становится нормой. Надёжные карты играют решающую роль в повышении эксплуатационной эффективности, профилактическом обслуживании и аварийном ремонте коммуникаций и инженерных сетей.

Съёмка и картографирование подземных инженерных сетей

Трассоискатель разработан специально для топогеодезической съёмки, обследования подземных коммуникаций и составления точного плана размещения сетей на участке.

С RD82000SG не нужно прибегать к шурфованию, прибор легко находит кабели и трубы с поверхности земли на глубине до 30 метров, определяет положение, измеряет глубину проложенных под землёй коммуникаций с точностью ± 3%, точность локации ± 5% глубины.

Локатор оснащён встроенной, точно настроенной спиральной GNSS-антенной. Подходит для новичков и профессионалов, интерфейс понятен и продуман до мелочей.

Нахождение и картирование подземных коммуникаций на разных глубинах за один проход

Нанесение на карту одновременно с определением местоположения

Объединение поиска подземных коммуникаций с точным нанесением на карту за одну операцию
Точность оценки
Просмотр и создание карты на мобильном телефоне

Гибкость работы с системой, которая работает для вашего бизнеса.

Стандартные форматы файлов для использования с картографическим программным обеспечением
Выбор предпочитаемого мобильного приложения и поставщика услуг коррекции.
Непосредственный экспорт данных из локатора

Эксперты в области картографии. Интегрирование определения местоположения коммуникаций в собственные процедуры нанесения на карту.

Прохождение линии за один раз
Одновременное составление карты и определение местонахождения инженерных сетей без ущерба для качества.
Максимально точное определение местоположения, максимально точное нанесение на карту

Эксперты в области картографии Интеграция картографирования в собственные процедуры поиска инженерных сетей

Создание комплексной инвентаризации крупных скрытых инфраструктурных сетей
Минимальное дополнительное обучение операторов коммунальных предприятий
Для нанесения на карту инженерных сетей не требуются отдельные ресурсы

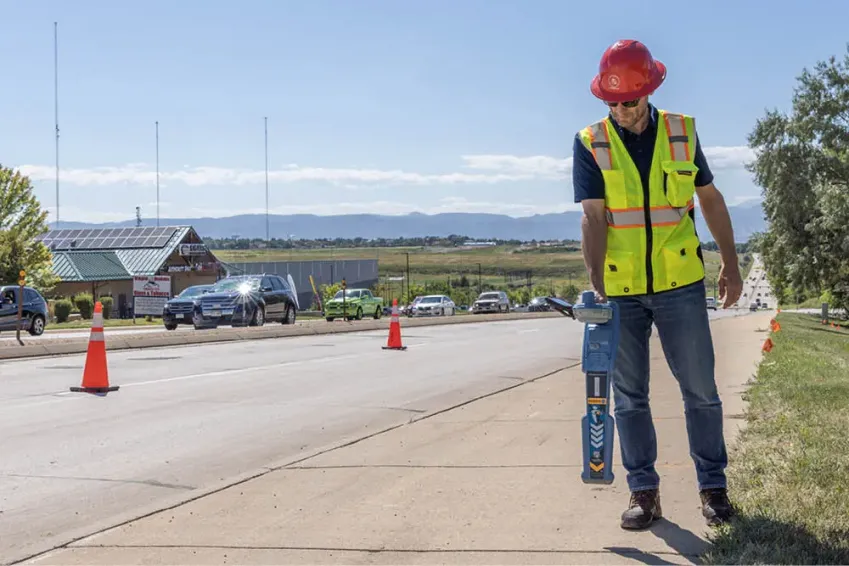

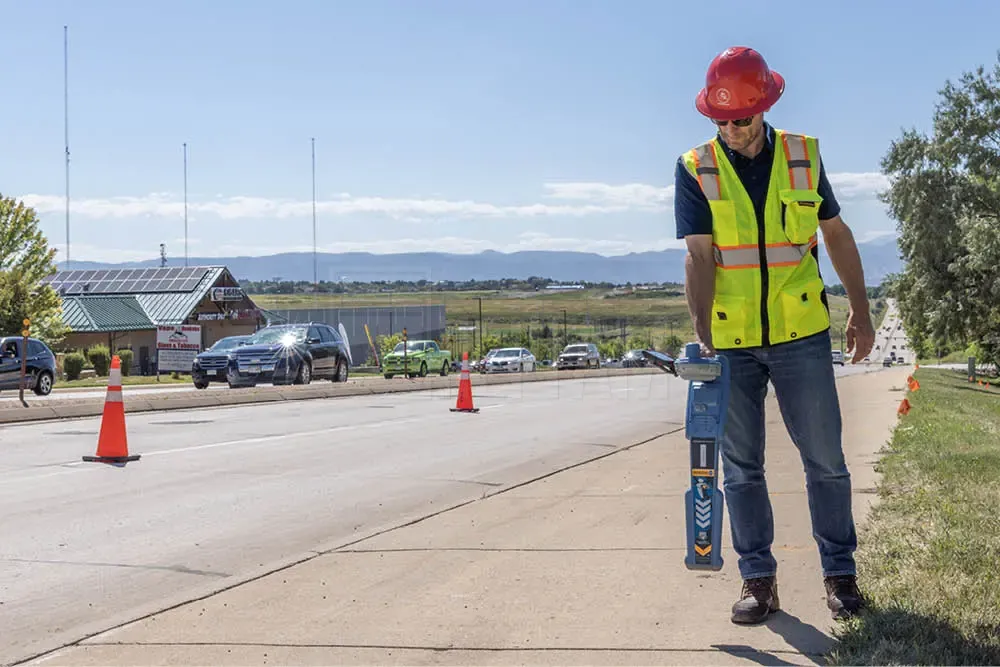

Точные карты подземных коммуникаций в полевых условиях

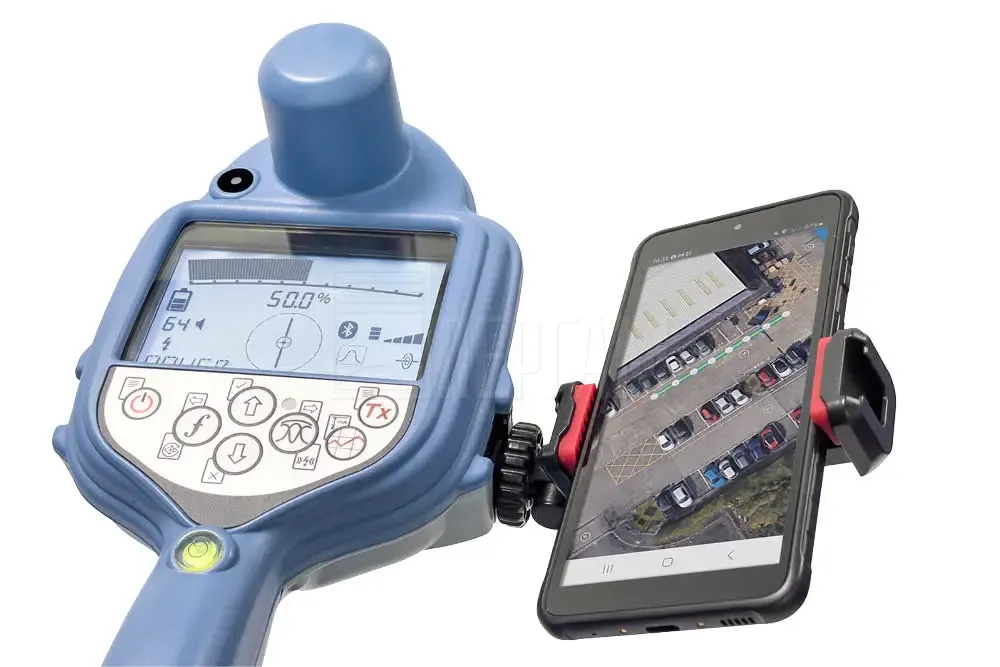

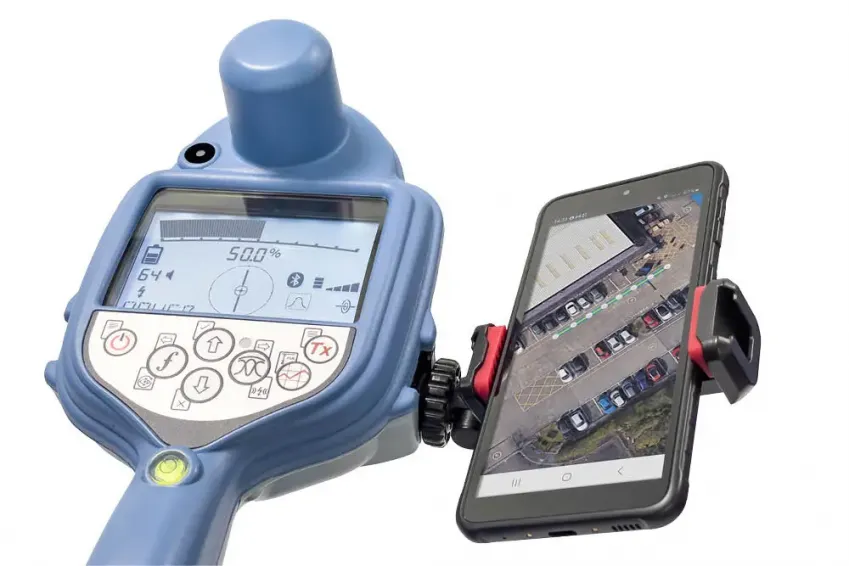

Просмотр и создание собственной карты с помощью мобильного приложения
Встроенная антенна GNSS, меньше деталей и компонентов
Автоматическое смещение антенны позволяет избежать наклона назад
Пузырьковый уровень для оптимальной точности
Прочная конструкция, работает в суровых условия: дождь, грязь и экстремальные температуры

Сравнение трассопоисковых локаторов

	RD7200	RD8200	RD8200G	RD8200SG
Повышенная точность определения местоположения	✓	✓	✓	✓
Высокоточное картографирование	✗	✗	✗	✓
Определение местоположения по ГНСС	✗	✗	✓	✓
Точность местоположения	✗	✗	Стандартная точность	Оценочная точность
Литий-ионный аккумулятор	Дополнительно	Дополнительно	Дополнительно	Стандарт
Журнал использования Как, где и когда использовалось оборудование	✗	✓	✓	✓
Маркшейдерские измерения Захват интересующей точки ГНСС нажатием кнопки	✗	✓	✓	✓
