Pruftechnik OPTALIGN smart RS
Высокоточное оборудование для центровки
Повышение эффективности работы оборудования при помощи системы OPTALIGN® smart RS и ее уникальных решений.
Принцип проведения измерений
Система OPTALIGN® smart RS состоит из лазерного излучателя и 5-ти координатного приёмника. Приёмник оборудован двумя двухосными детекторами и высокоточным инклинометром. Приемник позволяет с высокой точностью определить относительное смещение вала по пяти степеням свободы. Данная система может проводить измерения в режиме Live Move, который позволяет осуществлять одновременный мониторинг корректировки положения машин в горизонтальной и вертикальной плоскостях при любом положении приёмника.
Датчик оборудован двумя детекторами положения и электронным инклинометром, которые беспрерывно замеряют точное положение лазерного луча в процессе вращения вала.
Режим Live Move
Данный режим измерений позволяет осуществлять одновременный мониторинг корректировки положения машин в горизонтальной и вертикальной плоскостях при любом положении лазера и приемника.
SWEEP-режим
При работе в этом уникальном запатентованном режиме измерений сбор данных происходит автоматически и беспрерывно в процессе вращения вала. Во время вращения вала система снимает данные с множества точек измерения для проведения более точных расчетов центровки. Измерения можно начинать с любого положения и в любом направлении вращения вала.
Беспроводная связь
Система OPTALIGN® smart RS имеет встроенный модуль для беспроводной передачи данных, который обеспечивает удобный обмен данными.
Высокоточная центровка при помощи трех клавиш
Система OPTALIGN® smart RS обладает множеством эффективных функций для проведения центровки горизонтальных и вертикальных машин, а также машин с фланцевыми соединениями. Данная система была разработана с учетом ее применения на производстве, поэтому ее можно использовать даже в самых экстремальных промышленных условиях. Основные функциональные клавиши позволяют с легкостью переключаться между различными функциями прямо в процессе центровки.
Три шага к высокоточной центровке
Лазер/Приёмник
Система OPTALIGN® smart RS основана на однолучевой технологии, укомплектована лазерным излучателем и приёмником, оборудованным двумя двухосными детекторами и электронным инклинометром.

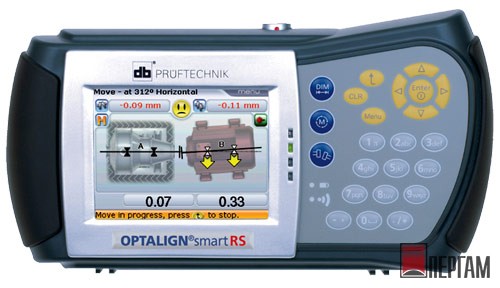

Компьютер
Компьютер OPTALIGN® smart RS оборудован цветным TFT-экраном с высоким разрешением, который позволяет с легкостью снимать показания даже в условиях недостаточного освещения. Компьютер работает на одноразовых или литий-ионных перезаряжаемых аккумуляторах. Возможность подключения через USB-кабель к ПК и другим периферийным устройствам, например к принтеру.
Пользовательский интерфейс и взаимодействие с компьютером
Буквенно-цифровая клавиатура и клавиши навигации обеспечивают удобное управление устройством. Контекстное меню позволяет пользователю с легкостью перемещаться между различными экранами. Строка состояния в нижней части экрана содержит ценные указания, которые будут полезны при знакомстве с системой. Результаты центровки отображаются в удобных и наглядных форматах (в виде графика или таблицы).
Основные функции
- Модуль беспроводной передачи данных
- Режим Live Move позволяет осуществлять одновременный мониторинг корректировки положения машин в горизонтальной и вертикальной плоскостях при любом положении лазера и приемника в режиме онлайн
- Центровка горизонтальных, вертикальных машин, а также машин с фланцевыми соединениями
- Центровка соединенных, несоединенных и невращающихся валов
- Контроль мягкой лапы — измерение, корректировка и сохранение результатов
- Sweep-режим: автоматическое непрерывное измерение при вращении вала, начало и остановка вращения в любой позиции
- Автоматическая оценка состояния центровки при помощи функции TolChek® и установленных пользователем допусков отображается при помощи светодиодных индикаторов и «смайликов»
- Однолучевая технология центровки — запатентованная технология быстрой настройки с помощью одного лазера и одного датчика
- Функция InfiniRange® расширяет измерительный диапазон детектора для проведения измерений при большой расцентровке или при большом расстоянии между агрегатами, при этом предварительная центровка не требуется, так как первоначальные условия центровки сохраняются автоматически
- QuickCheck — оценка состояния центровки на базе одного измерения
- Определение натяжения от приводящего трубопровода
- Статический режим измерения — при вращении вала на 45° достаточно 3-х любых из 8 допустимых позиций
- Объединение результатов измерений в таблицу для проверки их повторяемости
- Сохранение до 500 файлов измерений
- Сохранение во встроенную память отчетов в формате PDF на USB-карту
- Защита данных — автоматическое сохранение и возможность возобновления прерванного процесса центровки
Дополнительные функции
- Центровка валопровода (до 3-х машин)
- Возможность ввода предустановок на всплытие вала и параметров температурного расширения, включая ввод показаний индикатора часового типа
- Возможность выбора неподвижной опоры решает проблемы, связанные с ограничениями при перемещении машин
- Многоточечный режим — измерение в любых трех или более позициях. Данный режим подходит для проведения измерений на всех типах подшипников
- Центровка карданных и промежуточных валов
- Перезаряжаемый литий-ионный аккумулятор с большим циклом работы
- Программное обеспечение ALIGNMENT CENTER для подготовки редактирования, анализа, архивации файлов измерений и распечатки профессиональных отчетов
Технические характеристики Pruftechnik OPTALIGN smart RS
Технические характеристики OPTALIGN smart RS
КОМПЬЮТЕР | |
Процессор | Intel XScale PXA270, 520 МГц |
Память | 64 Мб оперативной памяти, 64 Мб флеш-памяти |
Экран |
|
Светодиодные индикаторы |
|
Источник питания |
|
Подключение к внешнему устройству |
|
Класс защиты |
|
Диапазон температур | Рабочая температура: от —10 до 50 °C; Температура хранения: от —20 до 60 °C |
Размеры | 214×116×64 мм |
Вес | 865 г |
Соответствие нормам EС | Соответствует руководящим документам ЕС для электрических устройств (2004/108 EWG) |
ДАТЧИК | |
Пятиосный датчик | Двухплоскостной (смещение и угол) |
Класс защиты | IP 67 (кратковременное погружение в воду, защита от пыли) |
Защита от воздействия внешнего освещения | Да |
Температура хранения | От —20 до 80 °C |
Рабочая температура | От 0 до 60 °C |
Размеры | 105×67×47 мм |
Вес | 190 г |
Область измерений | Неограниченная, с возможностью расширения (патент США 6 040 903) |
Разрешающая способность |
1 мкм (0,04 мл) (угловое смещение 10 мкрад) |
Точность (средняя) | >98 % |
ЛАЗЕР | |
Тип | Полупроводниковый лазер GaAlAs |
Расходимость луча | 0,3 мрад |
Класс защиты | IP 67 (кратковременное погружение в воду, защита от пыли) |
Мощность луча | < 1 мВт |
Длина волны | 675 нм (типичн.) (красный луч, видимый спектр) |
Класс безопасности | Класс 2; FDA 21CFR 1000 и 1040 |
Меры предосторожности | Не допускайте попадания луча в глаза |
Источник питания | Аккумуляторная батарея 9 В (IEC 6LR61 — щелочная или литиевая) |
Температура хранения | От —20 до 80 °C |
Рабочая температура | От —20 до 60 °C |
Размеры | 105×67×47 мм |
Вес | 165 г |
RF-МОДУЛЬ ДЛЯ БЕСПРОВОДНОЙ ПЕРЕДАЧИ ДАННЫХ | |
Соединение первого класса, мощность сигнала | 100 мВт |
Область действия | 10 м |
Соответствует | Правилам Федеральной комиссии связи США, часть 15.247 |
Светодиодные индикаторы |
1 индикатор статуса беспроводного соединения; 3 индикатора статуса заряда батареи |
Источник питания | Батарейки: 2×1,5 В типа IEC LR6 («AA») |
Время работы | 14 часов с учетом обычного цикла работы (при котором 50% времени уходит на измерения, а другие 50% времени система находится в режиме ожидания) |
Рабочая температура | От —10 до 50 °C |
Класс защиты | Класс защиты IP65 (защита от пыли и прямого попадания воды), ударопрочный |
Размеры | 81×41×34 мм |
Вес | 133 г, включая батарейки и кабель |
КЕЙС | |
Стандарт | Пластик ABS, испытан на падение с двух метров |
Размеры | 470×400×195 мм |
