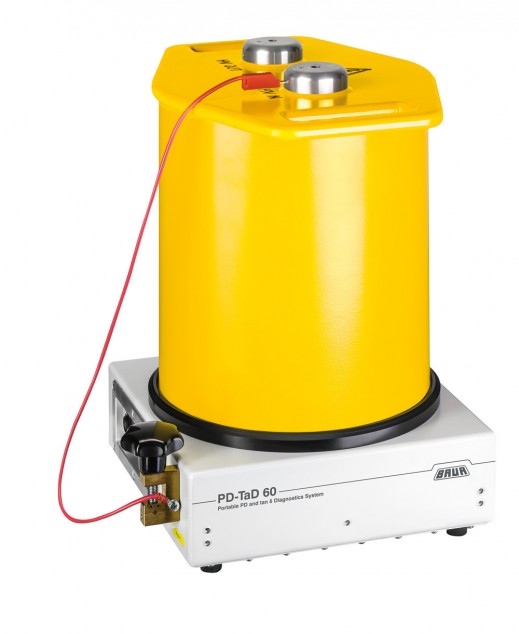

BAUR PD-TaD 60

Новое поколение технологий оценки состояния кабеля с Baur PD-TaD 60

Преимущества:

• Всесторонний анализ кабеля на все 360° благодаря одновременному измерению частичных разрядов и коэффициента диэлектрических потерь*
• Оптимизированная по времени и щадящая оценка состояния кабеля
• Самый компактный и легкий прибор для измерения ЧР при напряжении до 60 кВпик
• Разработан для портативного использования в месте эксплуатации

Портативная система диагностики ЧР BAUR PD-TaD 60 в сочетании с СНЧ-генератором предназначена для:

• Диагностики и локализации частичных разрядов;
• Испытания СНЧ с одновременным измерением частичных разрядов
• Параллельного измерения частичных разрядов и коэффициента диэлектрических потерь;
• Комплексное испытание MWT*;

В этом компактном переносном приборе объединены два наиболее эффективных и доказавших свою надежность метода оценки степени старения средневольтных кабелей и кабельной арматуры. Видимость кабеля на 360° позволяет получить исчерпывающую картину в ходе одного испытания: раннее обнаружение и локализация проблемных мест с помощью измерения ЧР, дополненные оценкой диэлектрического старения на базе значений коэффициента диэлектрических потерь.
Возможность одновременного проведения измерения ЧР и коэффициента диэлектрических потерь дает значительную экономию времени и позволяет более эффективно выполнять испытание всей кабельной сети. Кроме того, одновременный мониторинг значений тангенса дельта и активности ЧР позволяет обнаруживать скрытые дефекты (например, при проникновении воды в муфты).
Легкий, прочный и переносной: Система PD-TaD идеально подходит для работы в полевых условиях. Сам прибор и все принадлежности размещены в прочном транспортировочном кейсе, удобном для переноски.

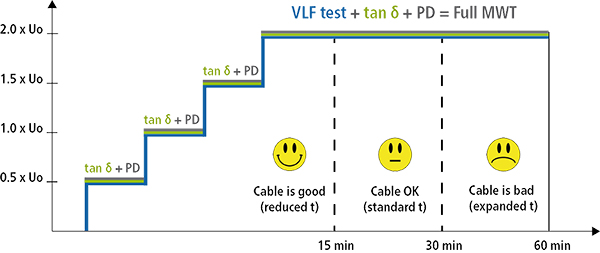

Full Monitored Withstand Test (комплексное контролируемое испытание на электрическую прочность)

Комбинация методов, позволяющая получить больше информации

Прибор BAUR PD-TaD 60 в сочетании с одним из СНЧ-генераторов BAUR с функцией измерения тангенса дельта позволяет в ходе СНЧ-испытания кабеля также измерять диэлектрические потери и испытывать кабельный участок на частичные разряды.


Эта комбинация методов называется Комплексное испытание MWT и предоставляет значительно больше информации по сравнению с простым испытанием кабеля. Во время испытания определяется, выдержит ли кабель определенной длины соответствующую нагрузку в течение определенного времени, что позволяет измерить коэффициент диэлектрических потерь, оценить состояние кабельной изоляции, а с помощью измерения частичных разрядов — отобразить источники ЧР и выполнить их точную локализацию. Главной особенностью метода MWT является ориентированная на состояние кабеля длительность испытания: если допустимо, длительность испытания может быть сокращена, что позволяет уменьшить расходы. При этом кабель подвергается повышенному испытательному напряжению в течение лишь необходимого времени.

СНЧ truesinus® — форма напряжения для всех методов и их комбинаций

СНЧ truesinus® — единственная форма напряжения, которая позволяет провести надежные испытания повышенным напряжением, а также точно определить коэффициент диэлектрических потерь и измерить частичные разряды. В отличии от других форм напряжения СНЧ truesinus® не зависит от нагрузки, выдаёт симметричную форму волны и позволяет получать сравнимые результаты испытаний. Это является важной предпосылкой для обеспечения высокой точности, а также воспроизводимости и сопоставимости результатов измерений.

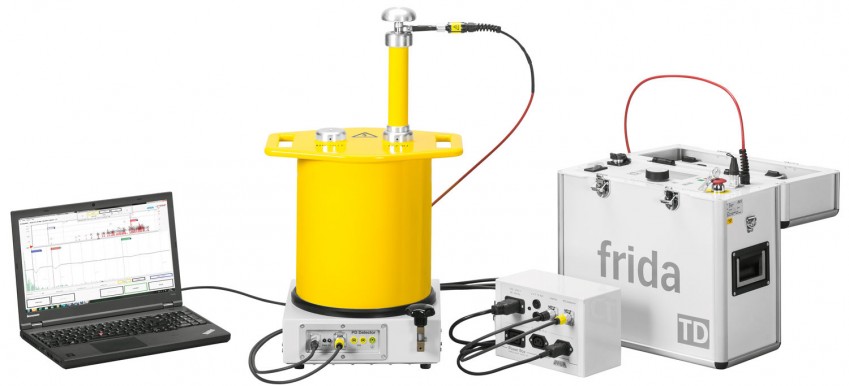

«Легкий, компактный, мощный и простой в эксплуатации» — таковы основные критерии, взятые за основу командой инженеров компании BAUR GmbH при проектировании нового прибора PD-TaD 60 для измерения и локализации мест ЧР. Несмотря на то, что прибор включает в себя конденсатор связи и блок для измерений ЧР, при весе менее 18 кг он является в настоящее время самым легким и компактным прибором такого типа для выходного напряжения до 60 кВпик. В сочетании с портативным СНЧ-прибором, например, frida TD, ноутбуком и подключаемым модулем питания Power Box специалисты-метрологи получат в свое распоряжение полный комплект оборудования для проверки кабеля, а также комплексного анализа состояния кабеля. Характерной особенностью системы является то, что процессы можно комбинировать между собой. В ходе проведения комбинированного испытании на электрическую прочность (Full Monitored Withstand Test) проводится испытание кабеля, измерение частичного разряда (ЧР), измерение коэффициента диэлектрических потерь (тангенс дельта) даже в совместном цикле.

Full Monitored Withstand Test (комплексное контролируемое испытание на электрическую прочность)

Методы и их комбинации, возможные при использовании системы PD-TaD 60

* Если Вы уже имеете генератор СНЧ, проконсультируйтесь в компании BAUR GmbH или в Вашем ближайшем представительстве BAUR, имеет ли Ваш генератор СНЧ достаточное оснащение для всех методов измерения с помощью системы PD-TaD 60.

Система PD-TaD может быть интегрирована в мобильную электротехническую лабораторию.

Видео демонстрация BAUR PD-TaD 60
