PCMx – новая система обследования трубопроводов от Radiodetection (SPX)

PCMx — портативная система контроля изоляции, разработанная для регулярного профилактического обследования подземных трубопроводов. PCMx определяет состояние трубопровода, находит не только сформировавшиеся дефекты, но и выявляет возможные источники появления коррозии.

Компания Radiodetection – пионер в области производства оборудования для поиска и диагностики подземных коммуникаций. Первый прибор для оценки состояния изоляции трубопроводов компания выпустила 20 лет назад. Этот прибор подарил специалистам нефтегазовой отрасли недоступные для того времени возможности. Сегодня в Европе более 70% работ, связанных с обследованием подземных коммуникаций проводятся трассопоисковым оборудованием производства компании Radiodetection. В 2017 году компания анонсировала новый прибор для оценки состояния трубопроводов PCMx.

Преимущества PCMx

Radiodetection вложила в PCMx все свои знания и опыт. В итоге получился прибор, который позволяет быстро обследовать трубопроводы и одновременно собирать большое количество данных о состоянии труб, прогнозировать появление коррозии. Новая система PCMx от компании Radidoetection одновременно регистрирует данные распределения тока и градиента напряжения в трубопроводе с глубиной залегания и GPS координаты обследуемых коммуникаций и обнаруженных дефектов, что позволяет обследовать трубопроводы намного быстрее, чем раньше.

Раннее обнаружение дефектов покрытия на трубопроводах предотвращает повреждение от коррозии, даёт экономию при затратах на ремонт и замену трубопроводов. Компания Radiodetection в 1997 году, работая совместно с партнёрами по отрасли, изобрели первый PCM. Используя два отдельных метода определения дефектов, которые могут привести к коррозии: АССА (затухание переменного тока) и ACVG (градиент потенциала переменного тока), позволяют обнаружить и точно определить повреждения даже на труднодоступных трубопроводах, пролегающих под руслами рек или под оживленными магистралями. Последующие поколения, построенные на этих методах, оснащены GPS/ГЛОНАСС-приемником и беспроводными модулями связи с внешними устройствами.

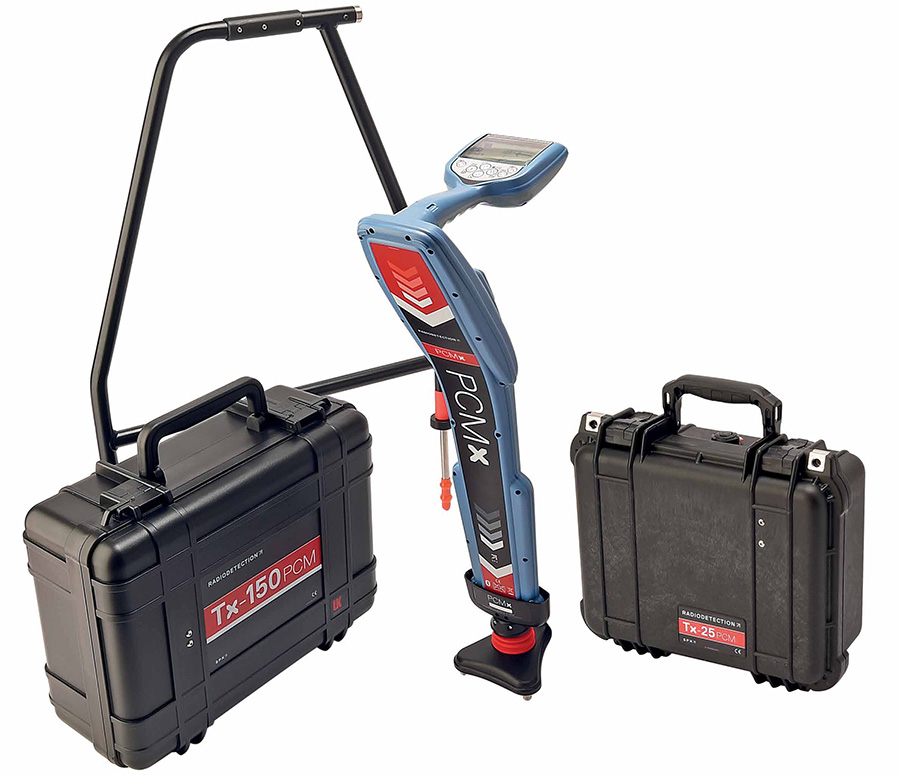

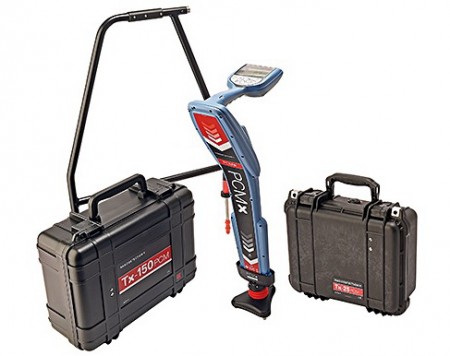

Новый PCMx экономит время оператора, позволяя регистрировать данные обоих методов, которые будут собраны одновременно за одно обследование трубопровода. Глубина залегания трубопровода записывается, а встроенный модуль GPS/ГЛОНАСС автоматически обеспечивает позиционирование к каждой точке. Приёмник на 33% легче, чем его предшественник, поставляется с литий-ионной аккумуляторной батареей в базовой комплектации. Приёмник имеет съёмную ногу-магнитометр: снятие «ноги» предоставляет пользователю широко известный премиум-локатор RD8100PDLG. Кроме того, работоспособность измерительной системы приёмника может быть подтверждена на месте с помощью расширенной Self-Test функции, которая опрашивает схему устройства на воздействие сигналов, чтобы подтвердить целостность измерительной системы, а также опросить дисплей и режим поиска линии.

Два новых генератора

На выбор доступны 2 генератора постоянного тока PCMx. Новый Tx-25PCM, маленький, лёгкий генератор, обеспечивает до 1 Ампера рабочего тока. Tx-25PCM может работать от встроенной аккумуляторной батареи или от сети питания, что делает его особенно подходящим для распределительных трубопроводных сетей. Генератор Tx-150PCM может обеспечить до 3 Ампер рабочего тока, что делает его идеальным для магистральных трубопроводов, где его сигнал может передаваться на расстоянии до 30 км или более.

Сохраняйте результаты на ПК или вашем Android смартфоне или планшете

PCM-менеджер доступен в качестве Android версии мобильного приложения, позволяет строить графики результатов на ходу, чтобы операторы на местах имели самую обширную информацию у себя на руках в реальном времени. ПК версия PCM-менеджера также доступна для проведения дополнительного анализа и построения графиков оффлайн.
