Мультисенсорная система DayCor ROM HD

Мощная мультисенсорная система с уф-камерой, тепловизором, фотокамерой и дальномером
Артикул: 22857
Цена по запросу
Поставляется в минимальные сроки

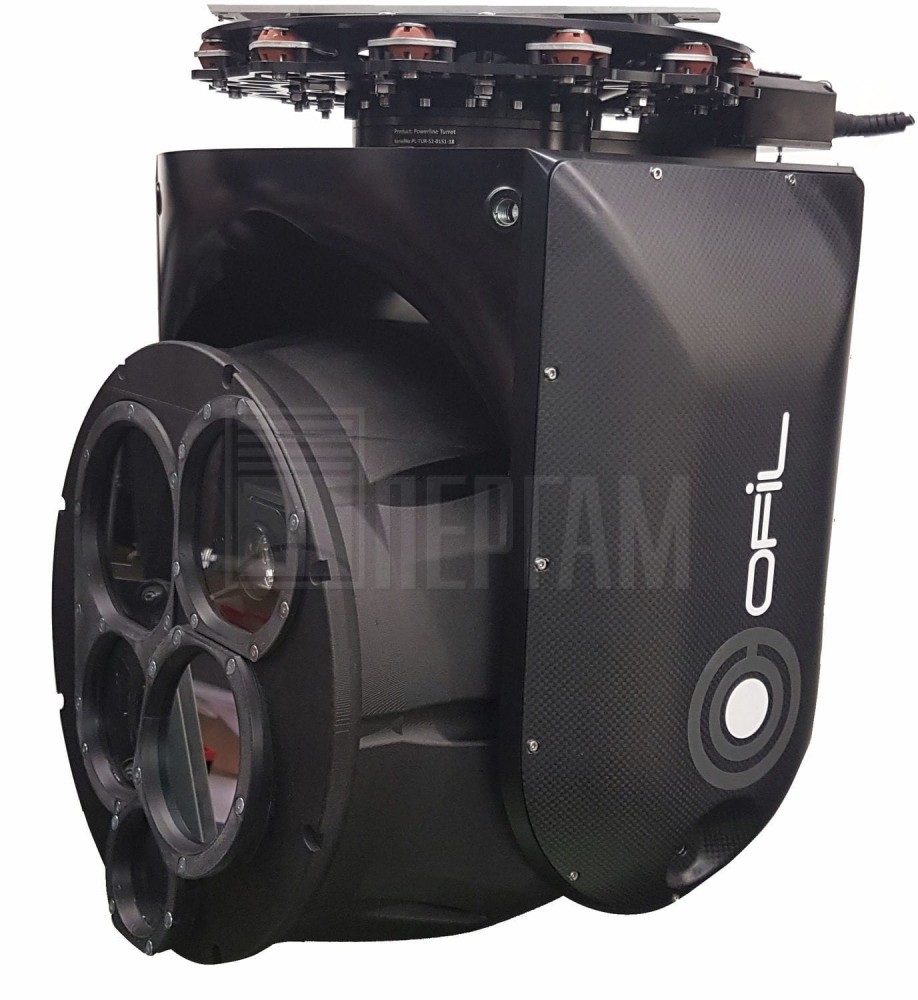

Ofil DayCor ROM HD
описание в pdf

Мультисенсорная система для обследования ЛЭП и подстанций

DayCor ROM HD - мощная мультисенсорная система с ультрафиолетовой камерой, тепловизором, фотокамерой и лазерным дальномером. Оснащена гироскопической стабилизацией на волоконной оптике. ROM HD предназначена для обследования ЛЭП и подстанционного оборудования. Находит невидимые для человека коронные и дуговые разряды. Если эти разряды вовремя не обнаружить и не устранить причину их появления, они превращаются в пробои и приводят к разрушению изоляции.

Коронный разряд (частичный разряд в воздухе) возникает в местах образования электрических полей высокой напряженности и ионизации воздуха, который преобразуется в плазму. Избыточная излучаемая энергия называется коронным разрядом. Им характерно голубоватое свечение низкой интенсивности, различимое приборами УФ диагностики. Эти разрады указывают на загрязнение или повреждения.

Устанавливается на вертолёты и легкомоторные самолёты

Мощная высокоскоростная система обследования для установки на летательных аппаратах, оборудованная высокочувствительными сенсорами с высоким разрешением (HD – high definition) на гиростабилизированной грузовой платформе. Система ROM соответствует требованиям по стабильности, точности, функциональности и сбору количественных данных. Система обеспечивает возможность выбора сенсоров с высоким разрешением в ультрафиолетовом, инфракрасном и видимом спектральных диапазонах, а также – фотокамеры и лазерного дальномера.

Система DayCor ROM HD, разработанная в соответствии с экологическим стандартом RTCA DO 160G (RTCA – Авиационная радиотехническая комиссия) – это прекрасный выбор для воздушного обследования путем дистанционного детектирования повреждений электрических компонентов. Накопленные данные включают в себя показания съемки и радиометрии всех установленных сенсоров с подробными метаданными. Система ROM HD может использоваться для обнаружения возгораний и при некоторых настройках для картирования разливов нефти.

ВЫСОКОСКОРОСТНАЯ УФ ИНСПЕКЦИЯ

Высокая чувствительность к УФ излучению позволяет на расстоянии детектировать и получать изображения коронных разрядов при высокой скорости полёта 100 км/час без размазывания выводимого изображения и без пропуска событий коронных разрядов.

СТАБИЛИЗИРОВАННАЯ ПОЛЕЗНАЯ НАГРУЗКА

Благодаря уникальной конструкции, полезная нагрузка имеет высокоточную 4-осевую стабилизацию на волоконной оптике, гироскопическую и пассивную защиту от вибрации, для обеспечения передачи кристально чистых изображений без шума. Соответствует большинству конструкций авиационного крепления, разрешенных FAA или EASA.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ПОДВЕСКОЙ

Эргономичный пульт управления с встроенным сенсорным экраном высокого разрешения и интуитивно-понятным меню предназначен для управления обоими сенсорами и турелью. Дополнительная ручка настройки и сохраненные предустановленные профили настройки повышают гибкость и скорость управления системой.

ВЫСОКАЯ РАБОТОСПОСОБНОСТЬ

В большинстве практических задач система ROM, благодаря высокой точности, исключительному качеству изображений и невосприимчивости к длинноволновому солнечному отражению, обеспечивает высокие эксплуатационные характеристики. Система изготавливается для конкретных нужд пользователей и может включать в себя различные комбинации методов контроля.

ПРОСТОТА УСТАНОВКИ И НЕБОЛЬШОЙ ВЕС

Подвески с гироскопической стабилизацией имеют лёгкую конструкцию и крышки из композитных материалов. Установка является простой и стандартной.

ЗАПИСЬ И СОХРАНЕНИЕ ВИДЕО

На протяжении полёта видео из сенсоров отображается на мониторе с разделёнными окнами и занесенное в результаты может быть записано и сохранено в портативном запоминающем устройстве. Записи могут включать в себя радиометрические показания: интенсивность короны, температуру в горячих точках, данные GPS, дату и время, давление и влажность. Также могут быть добавлены аудио комментарии и аннотации.

СИСТЕМА УПРАВЛЕНИЯ ДАННЫМИ

Система управления данными предоставляет точную информацию о сканированной сети, в частности, обозначение каждой установки, предыдущие характеристики работоспособности, предыдущие записанные события, неисправности, маршрут и т.п. Данные извлекаются во время полета и отображаются синхронизированными с географическим и/или топографическими картами.

ВНУТРИ ТЕХНОЛОГИЯ DAYCOR®

С технологией DayCor® внутри, УФ камера полностью слепа к солнечному излучению, позволяя работать при любых условиях дневного освещения [зарегистрированный патент EP1112459B1].

Технические характеристики Ofil DayCor ROM HD

Технические характеристики

турель системы камер и устройства управления (адаптируются к требованиям заказчиков)

Тип

Четырех 4-х осевая, регулируемая, гиростабилизированная подвеска

Стабилизация

<10 mрад

Вес

Примерно 32.5 кг (зависит от конфигурации)

Требования к электропитанию

20-30 В постоянного тока, 395 Вт (зависит от конфигурации)

Соответствие экологическим нормам

Стандарт RTCA DO 160G

Охват по азимуту | охват по углу места

Полный 360° непрерывно | от +9° до -189° (может быть увеличен при заходе на посадку)

Пульт управления подвеской

Один пульт (для установленных на подвеске турели и сенсоров) с встроенным сенсорным экраном 7 дюймов высокого разрешения, дополнительной ручкой настройки и предустановленными профилями настройки

Температура

Хранения: -20°C - 60°C
Рабочая: -15°C - 40°C

биспектральная камера (УФ – видимый свет) ROM-EYE HD

Мин. детектируемый разряд

1 пК при 15 метрах (DIN EN 60270 (VDE 0340):2001-08)

Мин. детектируемое напряжение радиопомех

3.6 дБμВ (RIV) при 1 МГц на10 м (NEMA107-1987)

Мин. чувствительность к УФ

1.9 x 10-18 ватт/см2

Поле зрения

По горизонтали: 10° - 1.6° | по вертикали: 5.6° - 0.9°

Срок службы детектора

Без ухудшения качества функционирования

Фокусировка

Автоматическая фокусировка, от 3 м до бесконечности

Точность наложения УФ/видимого изображения

Менее 1 мрад

Разрешение видео и интерфейс

HD (1280 x 720 пикселей), 60 Гц, HDMI

ик камера (адаптируется к требованиям заказчиков)

Поле зрения

16°x 12°

Размер матрицы детектора

1024 x 768 пикселей

Чувствительность к температуре

Менее 50 мК при 30°C

Спектральный диапазон

7.5-14 мкм

Цифровое масштабирование

Да

Фокусировка

Ручная и автоматическая фокусировка

Диапазон измерения температуры

(-40 ... 1200) °C, дополнительно > 2000 °C

Погрешность показаний температуры

+/-1.5˚C, +/- 1.5% от показаний

видеокамера (адаптируется к требованиям заказчиков)

Датчик изображения (видеосенсор)

1/2.8 Exmor R типа CMOS (КМОП)

Качество изображения

2.13 мегапикселей (PAL, NTSC)

Разрешение

1920 x 1080 пикселей

Объектив

Оптическое масштабирование 30х; f= от 4.3 мм до 129 мм (теле) от F1.6 до F4.7

Цифровое масштабирование

12x (360x с оптическим масштабированием)

Мин. интенсивность освещения

0.1 люкс (выдержка 1/30 с)

Угол наблюдения

От 63.7° ("широкий" конец) до 2.3° ("теле" конец)

фотокамера (адаптируется к требованиям заказчиков)

Детектор

Сенсор Exmore R CMOS

Разрешение

Примерно 42.4 мегапикселя (рабочие), примерно 43.6 (общее)

Объектив

Масштаб 70-200 мм F2.8 GM OSS

Непрерывная съёмка

До 10 кадров в секунду, включая метки GPS

Фокусировка

Быстрая гибридная автоматическая фокусировка (АФ) – АФ с фазовым детектированием / АФ с контрастным детектированием

Фокусное расстояние

70-200 мм
