Новые динамические рефлектометры 6100 от Radiodetection – это идеальные инструменты сетевого анализа для обнаружения неисправностей и быстрого обслуживания сетей. Модель 6100-Cu - рефлектометр медных соединений. Позволяет автоматизировать, стандартизировать и упростить работу специалиста по установке и ремонту всех медных широкополосных и многопользовательских сетей.

Рефлектометры TDR позволяют оценить состояние кабельных линии, определяют местоположение неоднородностей или повреждений, таких как обрыв кабеля, короткие замыкания, мест соединений и муфт, влаги и других изменений полного сопротивления.

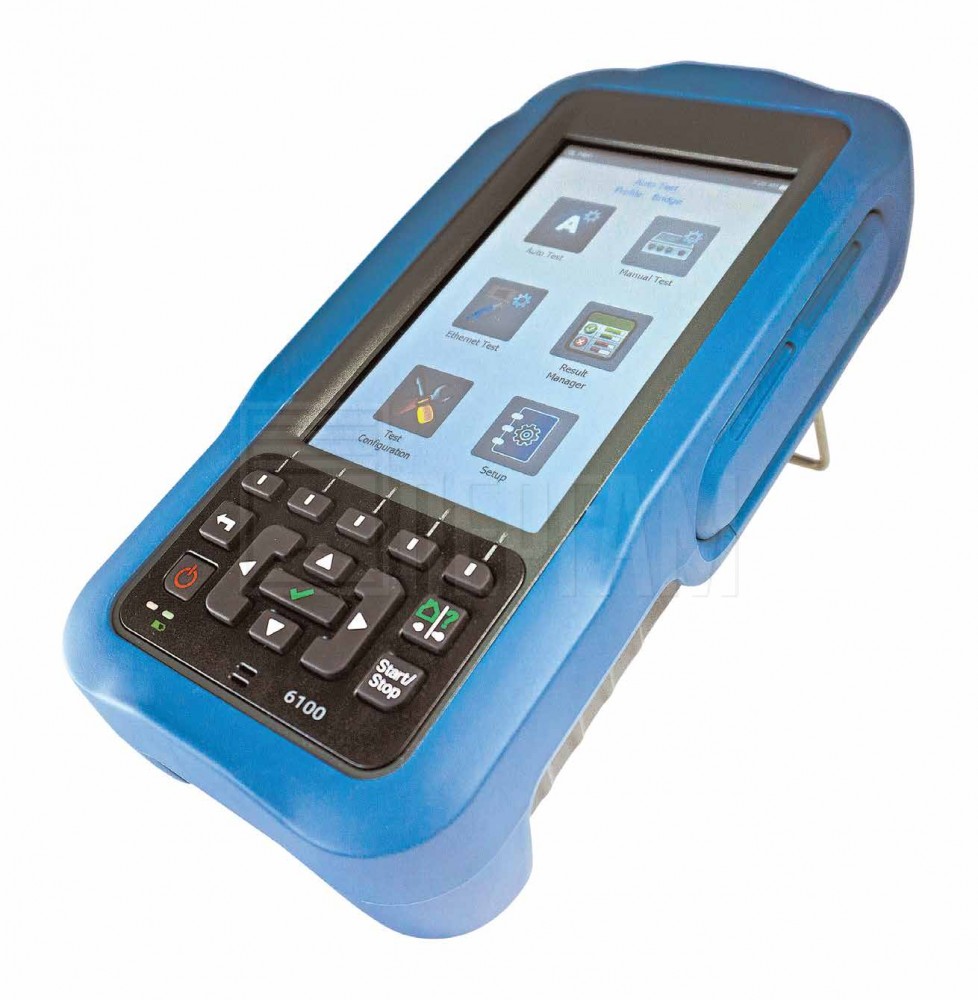

6100-Cu — умный тестер медных соединений

Семейство 6100 состоит из 3 продуктов. Все они оценивают медную инфраструктуру, охватывая такие параметры, как напряжение, сопротивление, ёмкость и рефлектометрию во временной области.

Идеальный инструмент для проверки медных сетей. 6100-Cu разработан для установки, обслуживания и ремонта каналов голосовой связи и DSL. Благодаря простым в использовании меню, прочной конструкции и компактному форм-фактору он служит идеальным инструментом для технических специалистов сетей. Благодаря большому цветному сенсорному дисплею и нескольким вариантам подключения он более прост в использовании, а дополнительные TDR и RFL/K-тест позволяют поставщикам услуг градуировать изделие на основе существующих или новых методов и процедур.

Благодаря рефлектометру 6100-Cu процесс проверки полностью автоматизирован, что позволяет техническим специалистам быстро и эффективно справляться с задачами.

Основные области применения проверки медных соединений

Обнаружение потенциальных узких мест в абонентских шлейфах для обеспечения высококачественных, целостных и безошибочных многопользовательских услуг
Анализ спектра 35 МГц для квалификации цепи в любом диапазоне частот VDSL2 (8, 12, 17, 30 и 35 МГц)
Анализ шлейфов и неисправностей с использованием проверенных методов TDR и RFL/K-тест для предварительной квалификации VDSL2 или ADSL2+
Измерение и составление отчетов о подозрительных напряжениях, обрывах, коротких замыканиях и проблемах с балансировкой с одного конца или с использованием устройства дальнего конца, которым можно дистанционно управлять с помощью тестера медных соединений, чтобы установить необходимые обрывы и короткие замыкания в конце тестируемой цепи
Определение максимальных скоростей передачи данных ADSL2+, которые может поддерживать медный шлейф, перед подключением/вводом в эксплуатацию цепи и оборудования с помощью предварительного квалификационного отчета по прогнозированию скорости передачи данных (ADRP).

Особенности медных соединений

Мультиметр
Широкополосное затухание
Проверка сопротивления изоляции (испытательное напряжение от 50 до 500 В)
Тестовый шум и PSD до 35 МГц и импульсный шум
Рефлектометр (автоматический, ручной, xTalk, сопоставление дорожек и пиковый режим)
Испытательные переходные шумы (затухание на ближнем конце)
Испытание с помощью моста (двух- и четырехпроводный RFL)
К-тест (однократный и повторный режим)
Интеллектуальная проверка определяет и автоматически обнаруживает основные физические проблемы
Поддержка устройства дальнего конца для инструментов поиска неисправностей и двусторонней проверки.
