Bicotest

Bicotest T617

Времяимпульсный рефлектометр Bicotest T617
Артикул: 21714
Снят с производства
Гарантия производителя:
12 месяцев

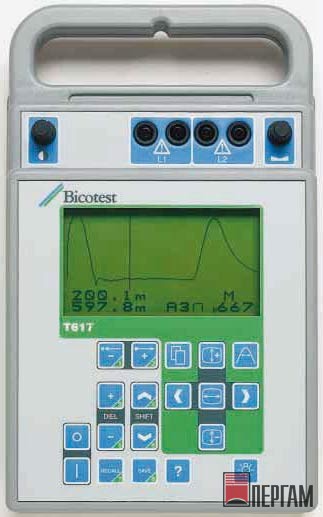

Bicotest T617
описание в pdf

Усовершенствованный времяимпульсный рефлектометр для использования в полевых условиях.

Прямое управление для стандартных функций, управление при помощи меню для редко используемых функций - всё это облегчает работу с прибором. Для экономии времени, по умолчанию параметры диэлектрика в меню «HELP» выражаются в единицах "pvf" (показатель скорости распространения электромагнитных волн в кабеле).

  • 8 рабочих режимов: сигнал линии 1; разность сигналов линий 1 и 2 или линии 1 и сигнала, сохранённого в памяти; сравнение
    формы сигналов линий 1 и 2 или формы сигналов линии 1 и сигнала, сохранённого в памяти; перекрёстные помехи; только записанный
    сигнал; только сигнал линии 2.
  • Погрешность определения расстояния: ±0.5 м для ближней связи; верхний предел измерения расстояния - 20 км; также проводится
    согласование импедансов линии и прибора.
  • Возможность увеличения и выбор длительности импульса для надёжного определения дефектов.
  • Семь значений длительности импульса, автоматически программируемых в зависимости от дальности.
  • Автоматическое отключение прибора и подсветки экрана по истечении заданного времени, что обеспечивает непрерывную работу прибора в течение 20 часов.
  • Протестированная плата поверхностного монтажа, заключённую в водонепроницаемый корпус с жёстким противоударным акриловым ЖК экраном и тактильной клавиатурой с металлической оболочкой клавиш, что обеспечивает высокую эксплуатационную надёжность и длительный срок службы.
  • Электроника: быстродействующий усилитель с низкими помехами и синус-квадратичная форма импульса обеспечивают получение стабильной корректной траектории сигнала, что способствует надёжному обнаружению повреждений.
  • ЖК-дисплей способен работать в широком интервале температур и имеет подсветку светодиодного типа для обеспечения хорошей видимости изображения при любых условиях.
  • Функции помощи включают в себя библиотеку кабелей, эталонные траектории сигналов, текстовые сообщения для пользователя, фильтр выравнивания сигнала для кабелей дальней связи, маркер для определения размеров между двумя точками на трассировке, переключение между различными единицами измерения расстояния (позиция курсора выражается в футах, метрах, или долях секунды) и диэлектрическими единицами («PVF», «V», «V/2»).

Технические характеристики Bicotest T617

Технические характеристики

Диапазон от 0-24 м до 0-20 км в 11 диапазонах с возможностью приближения (кроме низшего диапазона) (PVF 0.67)
Погрешность ± 0.24% диапазона 20 км
Разрешение ± 0.1% диапазона 20 км
Скорость распространения PVF от 0.300 до 0.999
V от 90 до 300 м/мкс
V/2 от 45 до 150 м/мкс
Улисение 0-84 dB макс, выбор с шагом в 6dB. Максимальная чувствительность 4 мВ
Характеристики импульса Амплитуда Номинально 20 В на 100 Ом
Ширина 6 вариантов ширины импульса от 24 нс до 2.25 мкс, зависит от выбранного диапазона. Выбор широкий/узкий для каждого диапазона (кроме 24 м)
Выходное сопротивление 100 Ом
Контроль балланса от 0 до 220 Ом
Выходы Гнезда 2 пары 4 мм Banana, расстояние 19 мм
Защита 300 V rms, 0-60 Гц
Дисплей Тип LCD с высоким разрешением и подсветкой
Курсор Слошной вертикльный
Курсор маркера Вертикальный, точки
Режимы Реального времени Линия 1, Линия 2, Линия 1 и Линия 2 (суммарный), Линия 1 минус Линия 2 (дифференциальный), X-Talk (для отслеживания переходных помех в телефонных линиях)
Память Линия 1 и Память (суммарный), Линия 1 минус память(дифференциальный), только Память
Память 1 позиция хранения информации
Интерфейс RS 232C - подключение к принтеру или ПК
Питание Батареи размера "С" - 20 часов работы от солевых батарей LR14.
(Автоматическое отключение через 5 минут бездействия).
Окр. среда Рабочая температура от -50C до +500C
Температура хранения от -200C до +650C
Влажность 93% при +400C
Водонепроницаемость IP54
Безопасность BS EN 61010/IEC 61010, BS EN 41003
Размры (мм) 75 x 180 x 300 мм с ручкой
Вес (кг) 2.7 кг с батареей

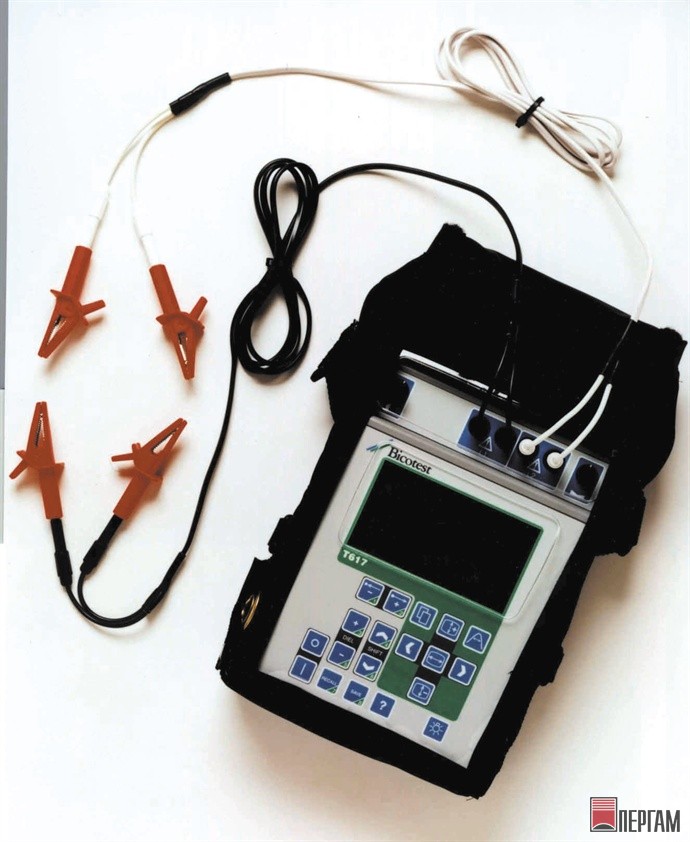

Комплект поставки Сумка для переноски, 1 набор батарей, 2 x 2 м тестовые контакты.
Гарантия 1 год (с возможностью продления до 2 лет)
