Bicotest T631

Высококачественный прибор для обнаружения мест повреждения Bicotest T631
Артикул: 21712
Снят с производства
В наличии на складе,
самовывоз
Гарантия производителя:
12 месяцев

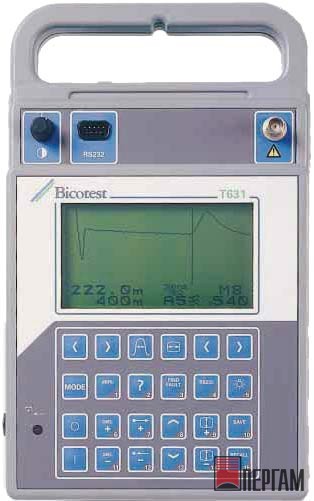

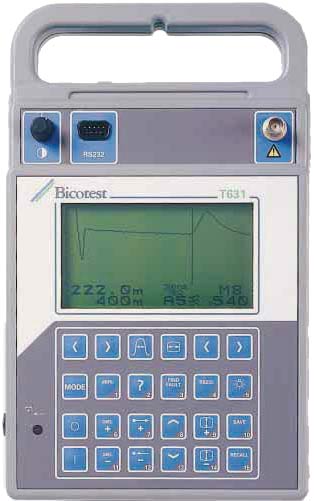

Bicotest T631
описание в pdf

Ручной портативный инструмент для тестирования кабелей в телевидении и электроэнергетике. Он объединяет в себе два диапазона измерения: 0-3 м и 0-12 км. Поиск неисправностей производится автоматически – простым касанием клавиши. Прибор оснащен дисплеем с высоким разрешением. Неисправности и сильно отражающие объекты оцениваются с помощью уникальной функции измерения обратных потерь.

Он также позволяет реализовать метод испытаний, полезный для подрядчиков, для демонстрации того, что разъемы, отводы и другие кабельные устройства соответствуют международным стандартам.

  • Тринадцать рабочих диапазонов с функцией масштабирования включают в себя режим зондирующих импульсов с очень малой длительностью для идентификации неисправностей, расположенных вместе или вблизи друг друга. Они могут быть определены, используя два курсора.
  • Синус-квадратичная форма импульса длительностью 2 нс обеспечивает исключительно высокую разрешающую способность при поиске неисправностей.
  • Длительность импульсов может выбираться автоматически для облегчения локации неисправностей или вручную в режиме измерения обратных потерь.
  • Полная совместимость с РС для обеспечения анализа, сохранения и повторной загрузки в рефлектометр форм волны для динамического сравнения непосредственно на объекте, при тестировании коаксиальных кабелей, кабелей систем кабельного телевидения и систем передачи данных.
  • Функциональные клавиши, меню HELP и ясное отображение данных обеспечивают простоту эксплуатации рефлектометр Т631.
  • Функция HELP обеспечивает необходимые пояснения органов управления, содержит простейшие формы волны и позволяет запрограммировать прибор для наиболее часто используемых типов кабелей, помогая, при этом, как опытным, так и неопытным пользователям.
  • Дополнительные принадлежности. Сетевой блокирующий фильтр обеспечивает исключительно высокое разрешение при локации неисправностей на низковольтных сетевых кабелях.

Технические характеристики Bicotest T631

Технические характеристики

Диапазоны от 0-3 м до 0-12 км в 13 диапазонах с возможностью масштабирования х2, х4 и х8
Погрешность Обычно <0,5%
Разрешение ± 0.5% диапазона 12 км
Измерение обратных потерь от 0 до -30dB
Скорость распространения PVF от 0.300 до 0.999
V от 90 до 300 м/мкс
V/2 от 45 до 150 м/мкс
Усиления 0-60 dB макс, выбор с шагом в 6dB. Максимальная чувствительность 15 мВ
Характеристики импульса Амплитуда 2.5 В на выбранное сопротивление
Ширина 2, 10, 30, 100, 300 или 1200 нс, по выбору
Выходное сопротивление 50б 75 или 93 Ом
Шумоподавляющий фильтр 16 МГц
Выходы Гнезда BNC (female)
Защита 300 В rms, 0-60 Гц
Дисплей Тип LCD с высоким разрешением и подсветкой
Курсор Два курсора с независимым управлением
Режимы
  • Прямой
  • Прямой и память
  • Дифференциальный
  • Только память
Память 15 позиций хранения информации
Интерфейс RS 232C - подключение к принтеру или ПК
Питание Внутренние Никель-кадмиевые батареи - 8 часов работы.
(Автоматическое отключение через 5 минут бездействия).
Внешний AC адаптор, 120 В или 230 В
Внешний DC блок питания, 12 В до 20 V работа; 15 V до 20 V - зарядка
Окр. среда Рабочая температура от -50°C до +50°C
Температура хранения от -20°C до +65°C
Влажность 93% при +40°C
Воднонепроницаемость IP54
Безопасность IEC 1010
Размеры (мм) 75 x 183 x 300 мм с ручкой
ВЕС (кг) 2.5 кг с батареей

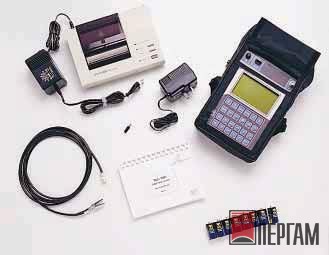

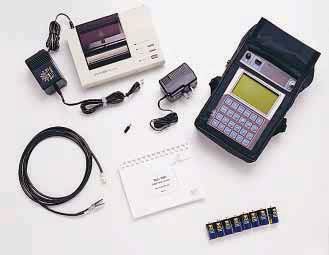

Комплект поставки Сумка для переноски, 8 перезаряжаемых NiCad батарей, 1x3 м тестовый кабель BNC на клещевые зажимы, AC Адаптор, DC блок питания,Руководство.
Информация для заказа T631 Option A 230 В ± 10%, UK Plug
T631 Option B 120В±10%, USA Plug
T631 Option C 230 В ± 10%, Euro Plug
Дополнительные аксессуары X600 TRACEability IBM-Windows совместимое ПО для ПК, inc
3.5” диск, руководство и кабель
T631FS AC фильтр для использования на проводах переменного тока под напряжением
Гарантия 1 год (с возможностью продления до 2 лет)

Отзывы Bicotest T631

Пока нет отзывов.

Обсуждение Bicotest T631

Вопрос: возможно ли обнаружение, какими либо современными приборами места деформации оболочки коаксиальной линии :
(смятие оболочки-экрана без разрыва, или с разрывом, но без замыкания на центральную жилу, с длиной поврежденного участка от нескольких сантиметров до метра..).

Линия состоит из одной центральной многопроволочной медной жилы сечением 0,75 мм2, и

оболочки из нержавеющей стали с внутренним диаметром около 5 мм. Изоляция может быть из различных материалов – фторопласт, полипропилен и т.п.

Изоляция занимает весь внутренний объем. Длина линии может быть до 4 - 5 км. Рядом с линией может находиться (или нет) стальная труба различных диаметров.

Буду очень благодарен за ответ.
Александр    22.03.2016
ответить
Степан Бондарев
Качество изоляции в таком случае в прямом виде оценить нельзя, только оболочку из нержавеющей стали.
Степан Бондарев, Пергам    23.03.2016
ответить
