Локатор Radiodetection RD500-B

Локатор неметаллических, пластиковых водопроводных труб
Артикул: 21646
Цена по запросу
В наличии на складе,
самовывоз
Гарантия производителя:
24 месяца
Локатор Radiodetection RD500-B
описание в pdf

Поиск пластиковых труб под землю

Локатор водопроводных труб RD500-B - недорогой и эффективный прибор для обнаружения заглубленных пластиковых, бетонных и других неметаллических труб. Система является автономной и портативной, не требующей внешних источников питания. Локатор RD500-B может поставляться в различных сочетаниях дополнительного оборудования, в зависимости от поставленной задачи и предельного уровня рабочего давления.

Принцип действия трассоискателя пластиковых коммуникаций

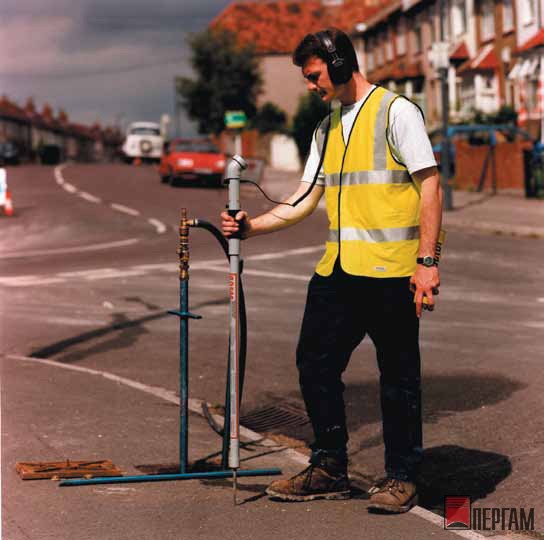

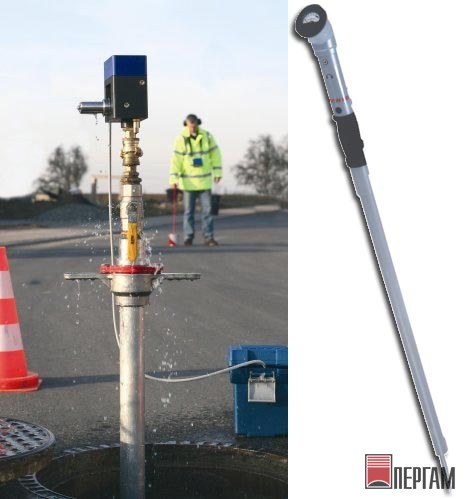

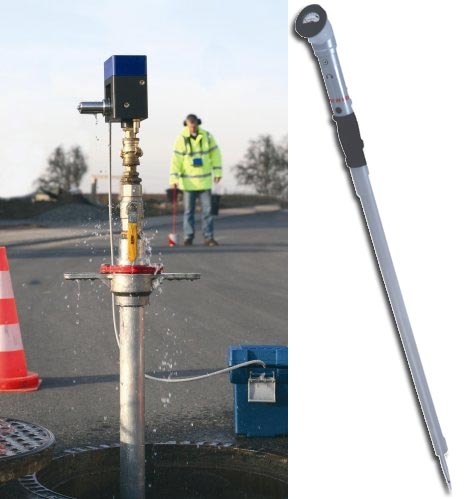

Реализуя запатентованную технологию, передатчик TransOnde позволяет создать неразрушающую материал трубы волну давления, прохождение которой затем может прослеживаться на расстоянии до 152,5 м . Генератор волны давления TransOnde позволяет быстро ввести волну давления через пожарный гидрант, головку разбрызгивателя системы пожаротушения, патрубки измерителя расхода воды или специальный отвод в трубе. Приемник RD500-B позволяет определить точное месторасположение водопроводной, канализационной пластиковой или бетонной трубы с помощью звуковой и визуальной индикации.

Питание приемника осуществляется от батареи напряжением 9 В. Приемник обеспечивает получение информации о точном расположении объекта, используя стрелочный индикатор и наушники. Простая регулировка усиления позволяет настраивать чувствительность приемника для локации магистральных и местных линий.

Характеристики локатора

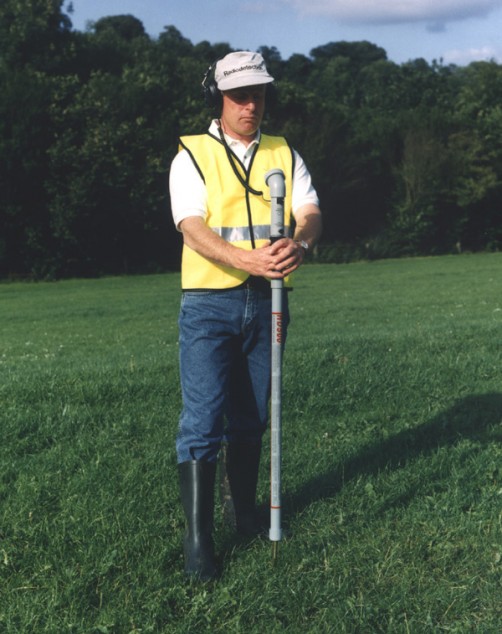

RD500-B дает лучшие результаты при поиске отдельных труб в траве, почве или под дорожным покрытием. При давлении от 2 до 5 бар и достаточной скорости потока, приемник отслеживает трубу на расстояние до 150 метров. Лучше всего работает при значениях давления трубы в диапазоне от 3 до 7 бар; максимальное давление 10 бар.

Точность локации равна 25% глубины, при глубине залегания трубы до 2 метров. Она может понижаться при работе с трубами залегающими под дорожным покрытием или бетоном. Волна давления с передатчика TransOnde рассеивается и показатели пика принимаются с большей площади на поверхности.

Диапазон локации может понизиться в местах, где труба проходит через дерево или соединяется с трубой большего размера - здесь сигнал передатчика TransOnde разделяется или ослабляется.

Комплекты

  1. Комплект RD500 S – для разбрызгивателей и местных линий
    Комплект RD500 S включает в себя передатчик TransOnde низкой мощности (зеленый цвет) и адаптеры для пластиковых локальных водопроводных линий, а также для бытовых и промышленных систем пожаротушения.
  2. Комплект RD500 W – для магистральных линий водоснабжения
    Комплект RD500 W обеспечивает возможность установки передатчиков TransOnde на сельские, муниципальные или промышленные системы водоснабжения для локации пластиковых магистралей.
  3. Комплект W- Pak-A: пожарный гидрант
    Для присоединения к пожарному гидранту передатчика TransOnde высокой мощности (красный цвет) используются специальные адаптеры.
  4. Комплект W- Pak-В: присоединение к измерителю расхода воды
    Для присоединения к расходомеру воды передатчика TransOnde средней мощности (желтый цвет) используются поставляемые адаптеры.

Технические характеристики Локатор Radiodetection RD500-B

Технические характеристики локатора

Продукт

Локатор неметаллических водопроводных труб

Номер по каталогу

10/5R001 (Приемник RD500, Наушники, Диск, Жесткий кейс, Штырь заземления & Video Pak

Вес

1.8 кг

Размеры

132 x 25 x 12.5см

Конструкция

ПВХ
Погодоустойчивость NEMA 3S & IP54 Выдерживает падение с 1 м. на бетон.

Рабочие режимы

Аудио; Частотный - 132Гц - 210Гц

Динамический диапазон

88дБ

Глубина

Сенсор

Одноосный сейсмометр

Рабочая температура

От -20°C до +50°C

Визуальная индикация

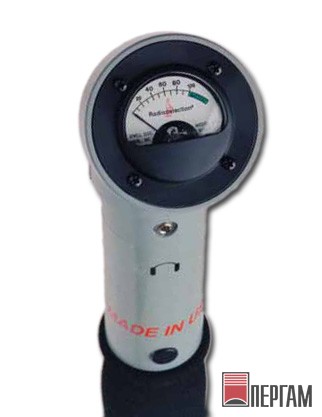

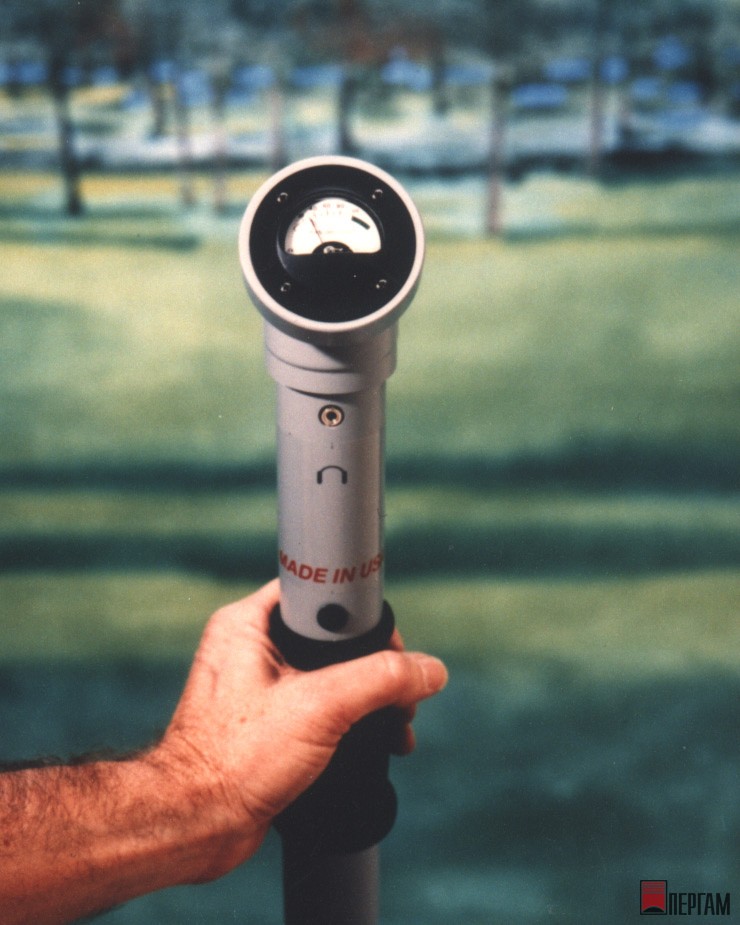

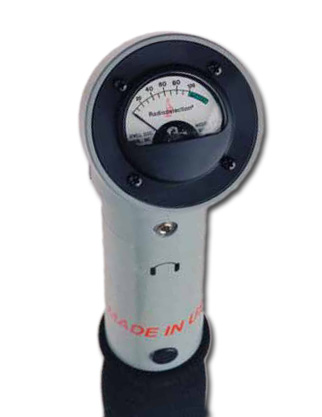

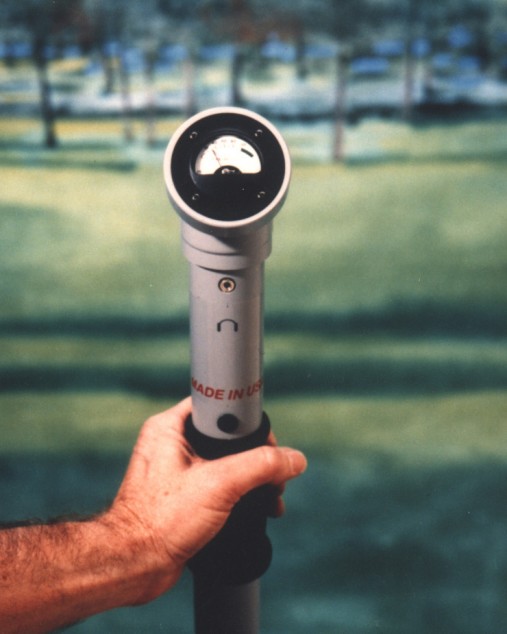

Аналоговый стрелочный индикатор на камневом подшипнике.
Показывает тренд локации (%) - Статус батареи (при включении)

Звуковая индикация

Аудио-сигнал подается через разъем наушников 3.5мм

Контроль усиления

Ручной

Батареи

1 x 6LR61 9V Солевая
100 часов работы (при 20°C и периодической работе)

Состав стандартного комплекта трассоискателя RD500

  • Приемник RD500
  • Электронный зонд-передатчик
  • Сумка для переноски
  • Сумка для принадлежностей
  • Инструкция по эксплуатации на русском языке
  • Наушники
  • Пластина для работы с асфальто-бетонными покрытиями
  • Датчик малого давления
  • Датчик среднего давления
  • Датчик высокого давления
  • Шланг и запорный клапан
