Radiodetection

Трассоискатель SuperCAT4+S с генератором T1

Трассоискатель для обнаружения засоров в трубах из чугуна, глины, бетона и пластика
Артикул: 22914
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Трассоискатель SuperCAT4+S с генератором T1
описание в pdf

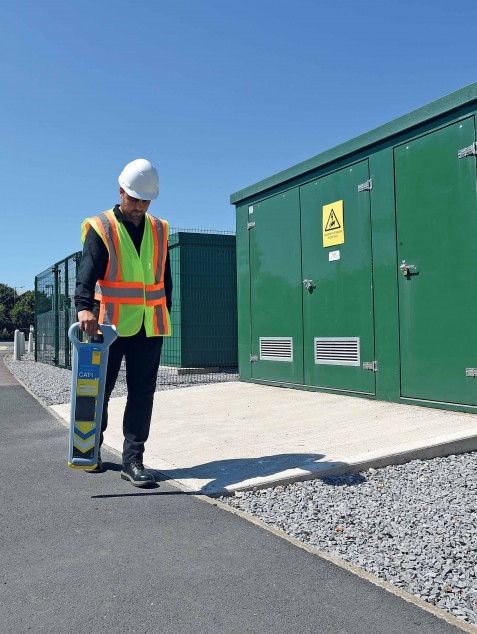

Помехоустойчивый трассоискатель для поиска засоров и повреждений труб

SuperCAT4+S - трассоискатель с зондами для поиска засоров в трубах из чугуна, глины, бетона и пластика, находит места повреждений трубопроводов, определяет глубину залегания коммуникации и положение засора в трубе, есть защита от динамической перегрузки. Позволяет точно определить трассу прокладки неметаллических труб. Для определения мест повреждения кабеля или трубопровода используются специальные зонды, в комплект входит три зонда с частотой 512 / 640* Гц, 8 кГц, 33 кГц. SuperCAT4+S прекрасно работает даже в городских условиях с оживлённым движением при наличии помех.

Нежелательные сигналы в наиболее зашумлённых местах вырезаются (режекция). Даже при наличии помехи от подвесных электрических кабелей и от наземного транспорта не влияют на точность трассоискателя. Функция StrikeAlert предупреждает о присутствии подземных силовых кабелей на малой глубине.

* Частота электрической сети и соответствующая активная низкая частота, заданная по модели, (50 Гц – 640 Гц и 60 Гц – 512 Гц).

Поиск инженерных сетей

Подземные объекты инженерных сетей представляют большую проблему для строительной индустрии во всём мире, особенно в России с нашим фирменным «авось». Стройплощадки в городе – это «минное поле». В качестве мин выступают подземные коммуникации, которые как артерии многократно ветвятся во всех направлениях. Их легко повредить. Земляные работы, которые должным образом не спланированы, часто приводят к повреждению трубопроводов или кабелей, а это дорогостоящие ремонты, задержки, в некоторых случаях – травмы персонала и миллионы рублей убытков. Трассоискатели серии SuperCAT4+ разработаны именно для поиска и диагностики инженерных коммуникаций в городских условиях, где много помех. Чтобы находить объекты инженерных сетей, любых размеров с любой топологией, локаторы оснастили тремя частотами.

Три рабочие частоты

Трассоискатели адаптированы для поиска больших или малых объектов подземных инженерных коммуникаций из различных материалов (металлических или неметаллических). Поиск инженерных коммуникаций с использованием 2 активных частот ограничивает возможности поиска. Поэтому локаторы серии SuperCAT4+ оснастили тремя активными частотами, для решения широкого круга задач. Можно измерять глубину прокладки объектов инженерных коммуникаций, локализовать конкретный трубопровод или кабель, находить другие объекты инженерных сетей. При обнаружении трубы или кабеля оператор слышит громкий звуковой сигнал, хорошо отличимый от фонового шума, это особенно удобно для неопытного пользователя.

Трассоискатели для поиска инженерных коммуникацийПрецизионные трассоискатели для поиска инженерных коммуникаций на глубине до 7 метров

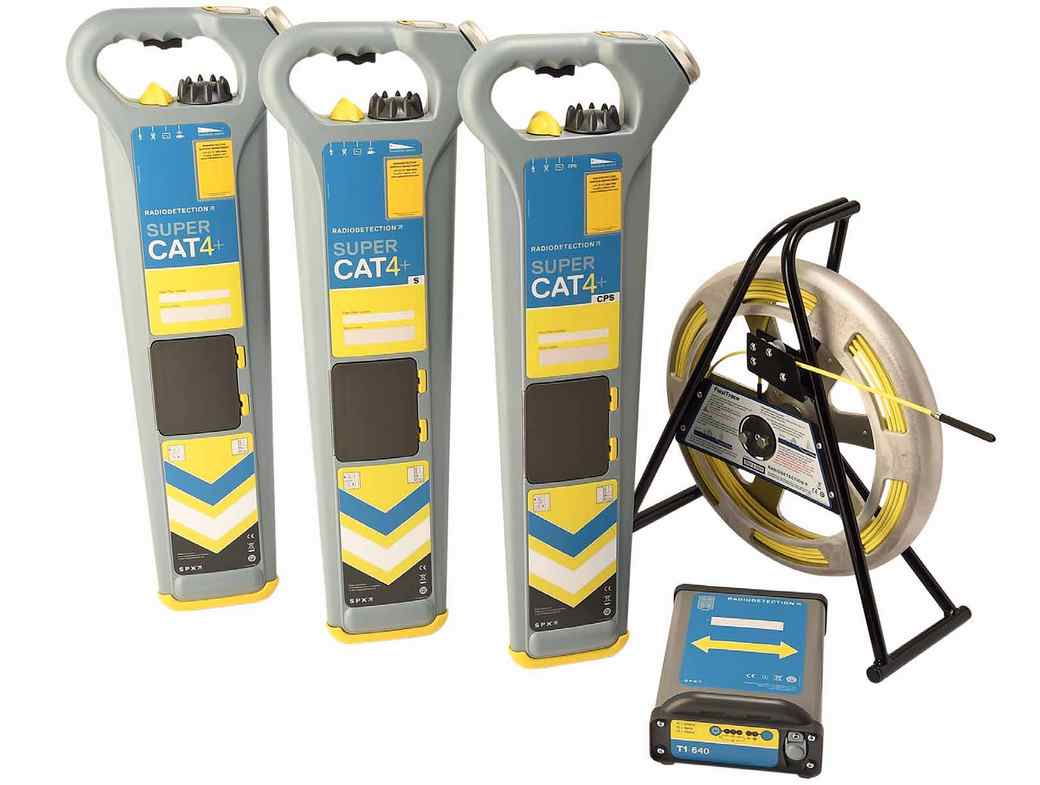

Серия локаторов SuperCAT4+: SuperCAT4+, SuperCAT4+S и SuperCAT4+CPS

  • Для точной локализации, картирования и нахождения мест засоров в трубопроводах, выполненных из различных материалов, включая чугун, глину, бетон и пластик, выбирайте прибор SuperCAT4+S (режим Sonde (Зонд));
  • Для оптимальной локализации металлических труб любых размеров или любой топологии, а также для локализации труб с системой катодной защиты CPS используйте локатор SuperCAT4+CPS;
  • Для высококачественной локализации нескольких объектов подземных коммуникаций, одновременно находящихся в данном месте, используйте локатор SuperCAT4+.

Функция StrikeAlert

Строительные работы и различные нормативы предусматривают, что силовые кабели должны прокладываться ниже определённой глубины. Распространённая причина касаний кабелей, их повреждения или травм персонала — наличие кабелей на малой глубине, там где их быть не должно. Для многих энергосистем общего пользования нет точных карт с указанием глубины прокладки. Кроме того, изменения в автомагистралях и смещение границ строений означают, что позиция кабеля может измениться по вертикали и горизонтали относительно того, что изображено на соответствующих картах. Для решения таких проблем предусмотрена функция StrikeAlert, которая в режимах работы передатчика Power и Active оповещает пользователя о наличии кабелей с малой глубиной прокладки и линий инженерных сетей. Эта функция незаменима, если работаете в городских условиях.

Защита от динамической перегрузки

Все локаторы SuperCAT4+ оснащены динамической защитой от перегрузки, мощным инструментом обработки сигналов, который идентифицирует и автоматически отклоняет электрические помехи, которые могут перегрузить электронику локатора. Динамическая защита от перегрузки позволяет оператору находить трубы и кабели в местах с электрическим шумом, таких как возле силовых подстанций или вблизи воздушных высоковольтных кабелей. Помните, что защита от динамической перегрузки не сможет справиться с высоким уровнем помех. В этой ситуации отобразится предупреждение о перегрузке сигнала.

Технические характеристики Трассоискатель SuperCAT4+S с генератором T1

Технические характеристики

Технические параметры приемника и генератора

Чувствительность

5мкА, на расстоянии 1 метр (50/60 Гц)

Динамический диапазон

120 дБ (действующее значение)/ Гц

Точность измерения глубины

Линия: ± 5%, допуск от 0,1 до 3 м

Зонд: ± 5%, допуск от 0,1 до 7 м

Максимальная глубина*

Линия: 3 м, зонд 7 м

Точность локализации

± 10%

Батарейки питания

Приемник: 2 x D-cells (LR20), генератор: 8 x D-

cells (LR20)

Время работы от батарей

Приемник: 30 часов, периодическая работа

Генератор: использование зависит от состояния

сигнала, в типовом случае – 15 часов

Гарантия

12 месяцев

Соответствие требованиям

ФКС, RSS310RoHS, Weee

Масса

Генератор: = 2,3 кг (включая батарейки

питания), 3,7 кг (включая аксессуары)

Приемник: 1,8 кг (включая батарейки питания)

Габаритные размеры генератора

 180х250х70 мм

Габаритные размеры локатора

 700х170х60 мм

Защита от внешних воздействий

Соответствие IP54

Поддерживаемые частоты

Модель

+

S

CPS

Power

Radio

Системы катодной защиты, 100/120 Гц

Active, низкие частоты 640 Гц

Active, 8 кГц

Active, 33 кГц

Зонд, 640 Гц

Зонд, 8 кГц

Зонд, 33 кГц

Комплектация

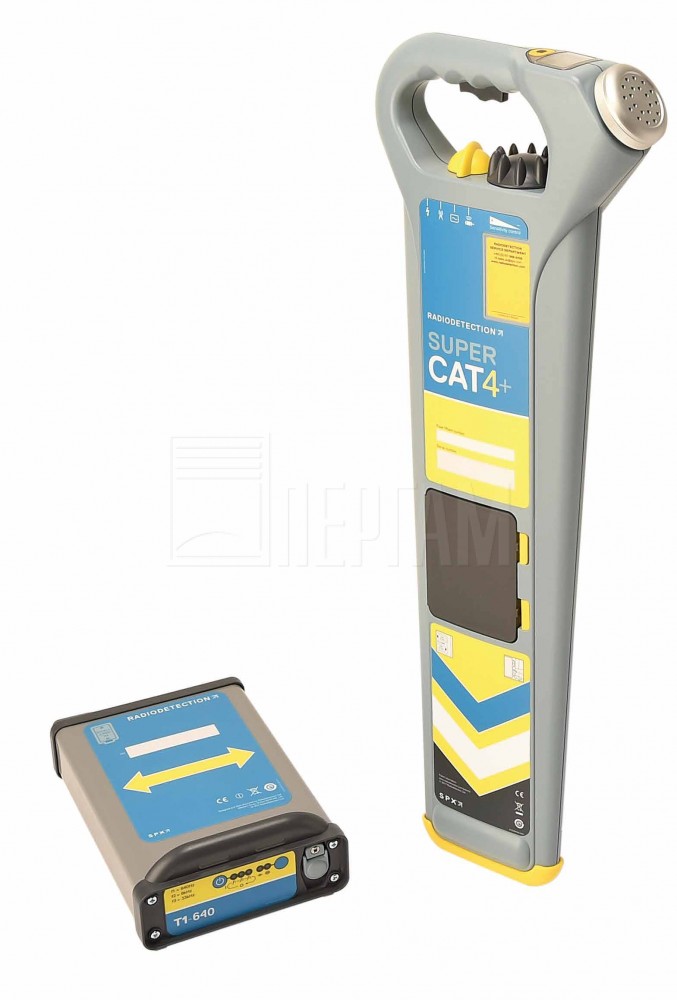

  • Локатор SuperCAT4+S;
  • Генератор T1-512 или T1-640;
  • Сумка для переноски;
  • Инструкция по эксплуатации на русском языке;
  • Штырь заземления;
  • Катушка с проводом для заземления;
  • Магнит для подключения генератора к металлическим трубам;
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил».
