Кабелеискатель gC.A.T4 с генератором Genny4

Кабелеискатель со встроенным GPS запоминает координаты ваших обследований на Google картах
Артикул: 21647
Цена по запросу
В наличии на складе,
самовывоз
Гарантия производителя:
12 месяцев

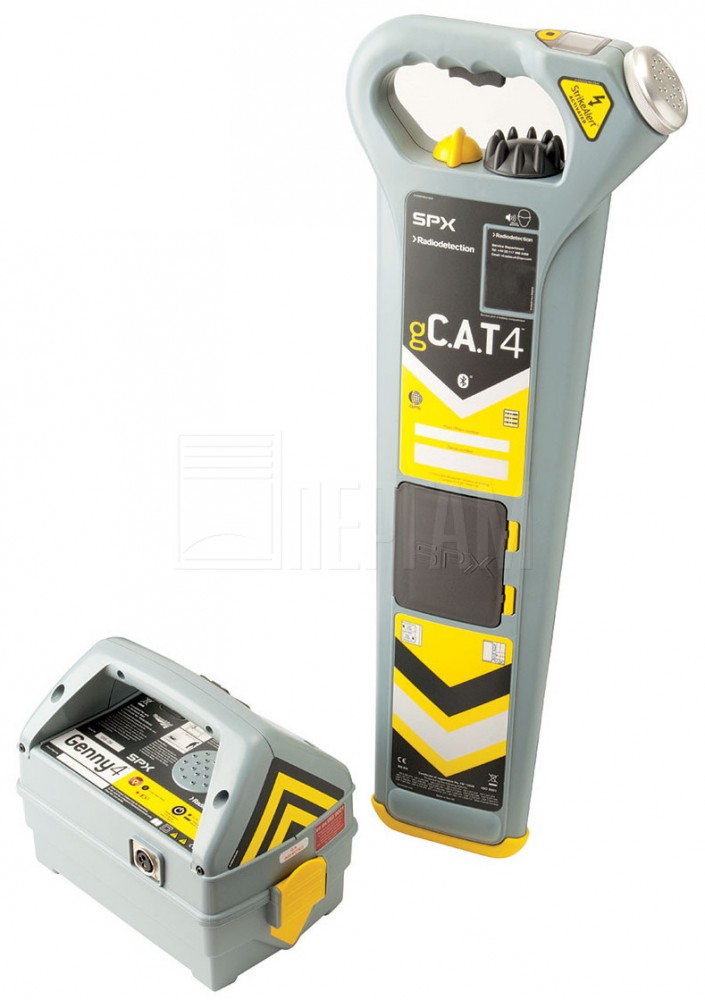

Кабелеискатель gC.A.T4+ с генератором Genny4
описание в pdf

Трассопоисковый комплект gС.A.T.4+&Genny4(с GPS) с генератором, сумкой

Новый кабелеискатель gC.A.T4 компании Radiodetection. Прибор автоматически определяет своё положение с помощью встроенного GPS-приемника и предоставляет расширенные возможности записи и анализа полученных данных. Этот универсальный трассокабелеискатель идеально подходит для городских коммунальных служб и специалистов в области электроэнергетике. Устойчив к помехам и прекрасно работает возле подстанций и высоковольтных линий электропередач. Если вам нужен надёжный и точный кабельный трассоискатель, который прослужит много лет, gCAT4 — ваш разумный выбор. Эту модель кабелеискателя используют для обнаружения кабельных линий многие компании по всему миру.

Встроенный GPS-приемник

Цифровой кабелеискатель имеет встроенный GPS/GNSS-приемник, предоставляющий данные позиционирования, которые записываются каждую секунду в его внутреннюю память. Эти точные записи данных позволяют определять – не только как работал оператор, но также и – где использовался локатор gC.A.T4. Трассоискатель имеет внутренний GPS-приемник. Это исключает необходимость работы операторов вдвоем и использования внешнего приемника, обеспечивая, таким образом, определение GPS-координат всегда, когда используется локатор. Что касается операторов – работа с локатором gCAT4 осуществляется таким же образом, как и со всеми другими приборами серии C.A.T компании Radiodetection, исключая необходимость в переобучении. Реализация функции GPS не требует специальных установок или настройки. Инновационная характеристика нового локатора gC.A.T4 – это его возможность захвата сигналов спутников при первом нажатии выключателя и сохранение их фиксации даже тогда, когда выключатель будет отпущен, работая при этом в режиме низкого энергопотребления. Таким образом, локатор обычно всегда готов к позиционированию по GPS, когда его начинают использовать.

Анализ данных

Возможность локатора gC.A.T4 записывать полные данные позволяет техническим специалистам просматривать типичные рабочие данные за год или более. Подробный анализ использования режимов локатора обеспечивает, благодаря встроенному GPS-приемнику, возможность, как расширенного просмотра режимов локации, использованных оператором, так и мест локации, что гарантирует применение наиболее эффективных методов работы. Используя программу C.A.T Manager для PC пользователи могут легко экспортировать файлы CSV, XLS или KML, которые могут быть импортированы в картографические сервисы, подобные Google Maps.

Видео

Технические характеристики Кабелеискатель gC.A.T4+ с генератором Genny4

Технические характеристики

Технические характеристики gC.A.T4

Автоматическая запись данных
с помощью встроенного GPS/GNSS-приемника

Хранение наиболее ценных данных в течение 1 года (обычно интенсивность использования*), включая данные позиционирования – полный анализ применения локатора.

Поиск кабелей одновременно
на двух частотах

Инновационная функция, предназначенная для локации кабелей
небольшого диаметра: телекоммуникационные типа витая пара, линии
передачи кабельного TV, ответвления и спуски.

Защита от динамической
перегрузки

Возможность продолжения работы в зашумленных зонах, где другие
локаторы испытывают большие трудности.

Комплексный режим поиска

Повышение скорости съемки путем одновременного использования для
поиска сигналов режимов Power и Radio, а также генератора Genny.

Предупреждение о
раскачивании локатора

Помогает корректному применению за счет предупреждения о том, что локатор CAT перемещают (качают) слишком быстро.

Программа C.A.T Manager

Приложение для PC, предназначенное  для обновления программы,
конфигурирования локатора C.A.T4s и извлечения данных, используя
простой и быстрый интерфейс – создание файла KML для просмотра в картах Google.

Индикатор сервиса и
функция CALSafe

Помогает управлению проведением работ, обеспечивая
предупредительный обратный отсчет от даты калибровки локатора и,
дополнительно, предотвращая возможность его использования.

Функция eCERT™ –
онлайн калибровка

Дополнительное расширение действия сертификата калибровки еще на один год, путем дистанционной проверки калибровки.

Технические характеристики локатора C.A.t4

Глубина локации (м)

Режим

Диапазон частот

Чувствительность при 1 м

Хорошие условия

Плохие условия

Сигналы
промышленной
частоты (P)

50 Гц

3 мА

3

2

Радиосигналы (R)

15 кГц – 30 кГц

25 mА

2

1

Сигналы Genny4 (G)

32.768 кГц ±20 Гц 131.072 кГц ±20 Гц

5 mА

4

2

Комплексный режим Avoidance (R)

P+R+G,
как указано выше

Как указано выше

4

2

Динамический диапазон

120 дБ при 10 Гц

Защита от динамической перегрузки

40 дБ при 50 Гц (автоматическая)

Точность локации

± 10 % от глубины

Точность определения глубины
(при неискаженном сигнале и отсутствии помех)

Режим Line (линия): 5%, от 0,1 м до 3 м
Режим Sonde (зонд-генератор): 5%, от 0,1 м до 7 м

Горизонтальная точность позиционирования по GPS (1)

3 м, круговая вероятная ошибка

Рабочая температура

От -20°C до +50°C

Температура хранения

От -20°C до +70°C

Уровень защиты от воздействия окружающей среды

IP54

Интерфейс данных

USB 2.0

Рекомендованный интервал обслуживания

1 год

Гарантия

12 месяцев с момента приобретения

Габариты

75x30x30 см

Емкость накопителя данных

2 Гб

Предупреждение об окончании действия калибровки

Обратный отсчет за 31 день до окончания

(1) Точность определения GPS-координат зависит от многих факторов, в частности: места расположения, времени суток, погодных условий, числа доступных спутников и их геометрического расположения.

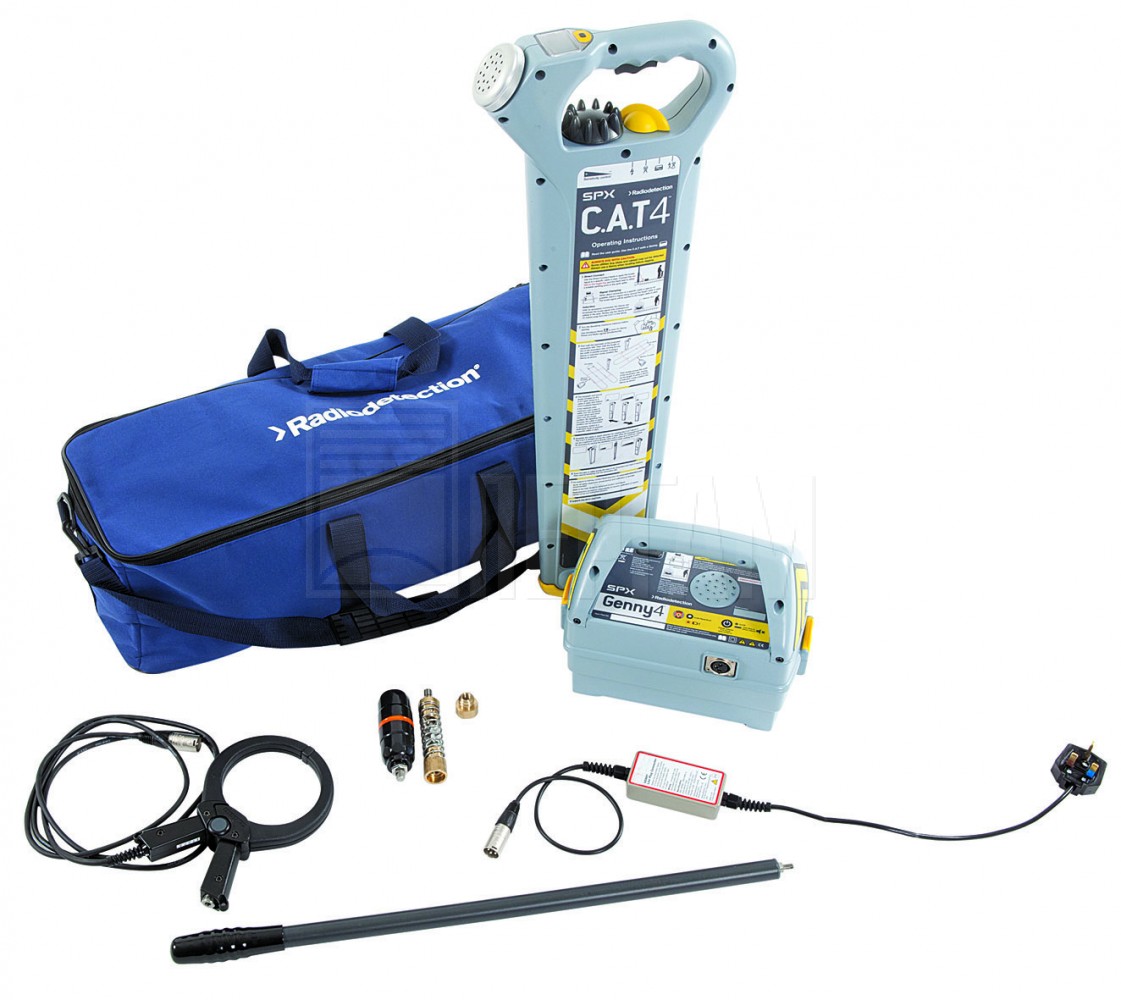

Состав стандартного комплекта кабелеискателя CAT4 + Genny4:

  • Локатор;
  • Генератор;
  • Сумка для переноски;
  • Инструкция по эксплуатации на русском языке;
  • Штырь заземления;
  • Неодимовый магнит для прямого контакта;

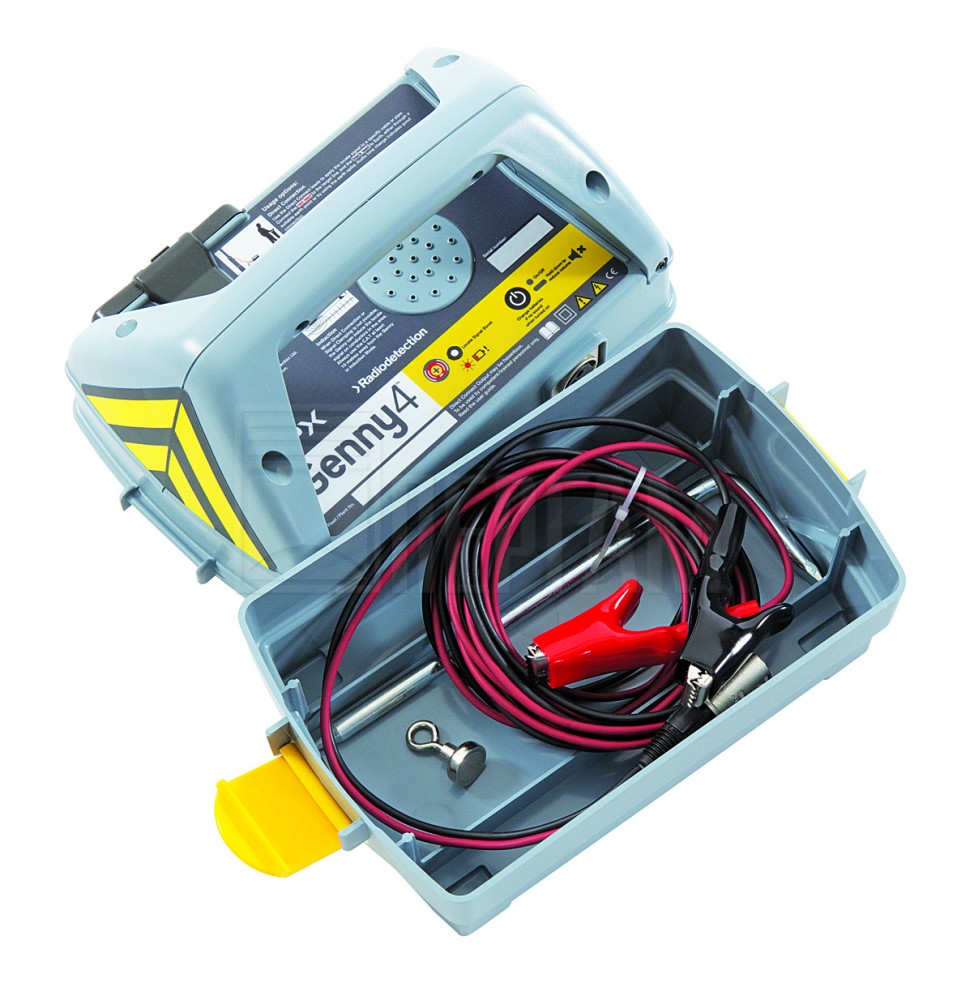

  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил».

Отзывы Кабелеискатель gC.A.T4+ с генератором Genny4

Пока нет отзывов.

Обсуждение Кабелеискатель gC.A.T4+ с генератором Genny4

Находит ли аппарат глубину залегания? Может ли найти трубы ПНД - положение и глубину залегания.

Ахмет    30.10.2018
ответить
Степан Бондарев

Добрый день! Глубина залегания определяется локатором, при подключенном к трубе или кабелю генераторе. Возможность обнаружения ПНД трубопроводов есть при использовании дополнительных принадлежностей, например, комплект C.A.T4base+.

Степан Бондарев, Пергам    30.10.2018
ответить

Здравствуйте! Очень интересная у вас техника! Хотим расширения нашей ЭТЛ! подскажите пожалуйста, CAT.
Трассоискатели последнего поколения Genny4, сможет ли этот прибой определить повреждение изоляции кабеля в грунте, если нет то какой прибор посоветуете? какие документы и допуски требуются для предоставление услуг?

Алексеев Геннадий Павлович    04.10.2018
ответить
Степан Бондарев

Геннадий Павлович, добрый день!
Для поиска повреждения изоляции кабеля Вам потребуется более функциональная модель RD8100PDL с А-рамкой.

Степан Бондарев, Пергам    04.10.2018
ответить
