Трассоискатель кабелей BAUR CL 20
Поставляется в минимальные сроки
Гарантия производителя:18 месяцев
Простая трассировка и определение глубины

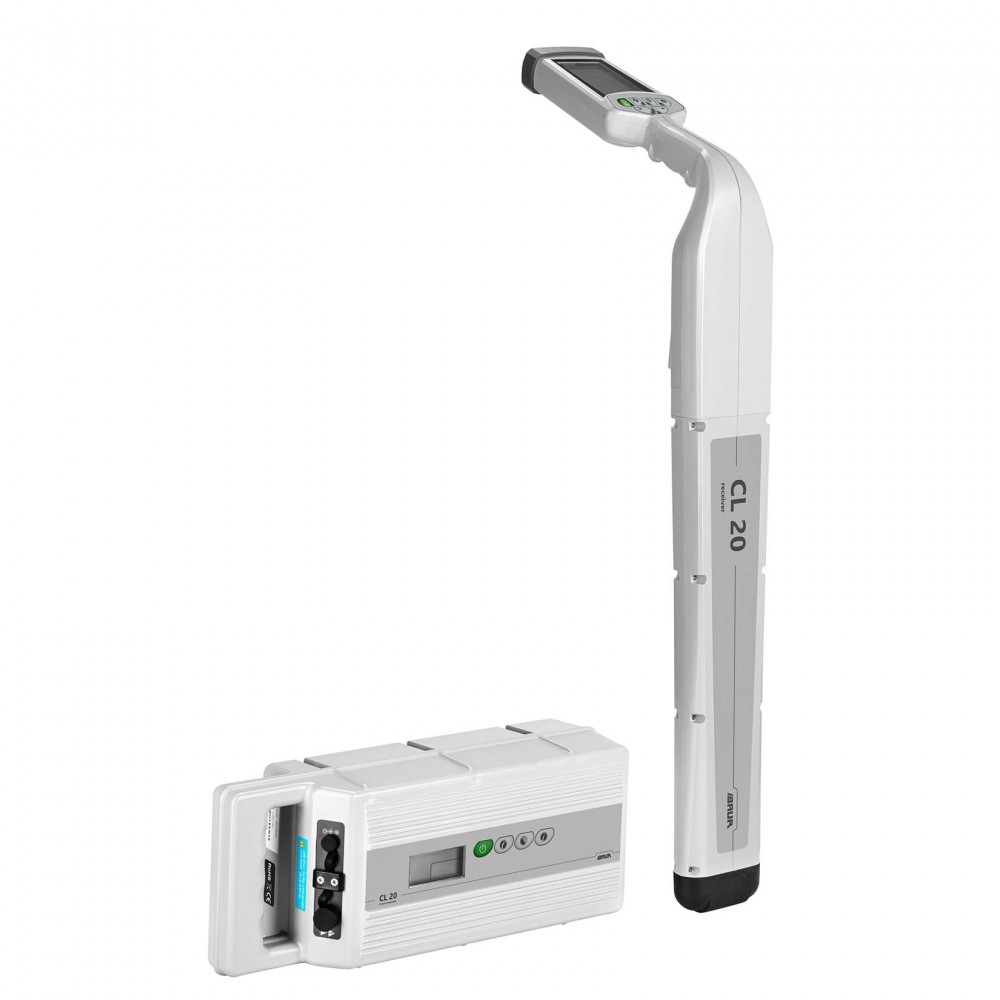

Двухкомпонентный трассоискатель (кабелеискатель) BAUR CL 20 точно определяет трассу кабельных линий и глубину их залегания. Он обнаруживает подземные кабели и подходит для работы как с длинными, так и с короткими линиями.
Значение выводится в сантиметрах, максимальная глубина — 4,5 метра.
Трассоискатель поддерживает индуктивный метод, прямое подключение к кабелю и пассивный режим. При массе 1,9 кг прибор удобен в работе и рассчитан на полевые условия. Различные режимы поиска, широкий диапазон частот и высокая мощность делают его эффективным при трассировке протяжённых кабельных сетей, многократно заземленных линий, телефонных кабелей и сетей кабельного телевидения.
BAUR CL 20 определяет местоположение и глубину залегания электрических кабелей, металлических газовых и водопроводных труб. Кроме того, прибор выявляет повреждения оболочки электрических кабелей.
Находит следующие типы кабелей:
- электрические кабели
- металлические газовые и водопроводные трубы
- телефонные кабели
- волоконно-оптические кабели с дополнительным проводом или металлическим экраном
- трассоискатель с А-рамкой (GRP) локализует места повреждения оболочки кабелей
Основные особенности
Большой выбор частот
Использование различных активных и пассивных частот для разных условий локализации, включая одновременную работу на двух частотах.
Передатчик высокой мощности
Мощный передатчик 10 Вт для гальванического подключения и индуктивного наведения сигнала. Автоматическая корректировка импеданса увеличивает диапазон действия при минимальном энергопотреблении.
Разные методы трассировки
Поддержка методов максимум, точный максимум и минимум с индикацией «право‑лево» для более точной навигации по трассе.
Расширенные функции трассировки
- Поиск с использованием радиочастот (RF) и систем катодной защиты (CP)
- Точная локализация места повреждений кабеля с утечкой на землю и повреждений кабельной оболочки с помощью А-образной рамы STAFF (опция)
- Идентификация кабелей с помощью поисковой катушки (опция)
Полный набор индикаторов
- Визуальное и звуковое отображение уровня сигнала с непрерывной индикацией абсолютного значения. Приёмник фиксирует участки с максимальным сигналом и выявляет утечки в грунт при повреждении или дефекте оболочки кабеля
- Непрерывное измерение глубины залегания и тока проводника помогает идентифицировать нужный проводник и особенно полезно при работе с системами катодной защиты с дефектами заземления
Удобство в работе
- Эргономичный дизайн
- Легкая эксплуатация

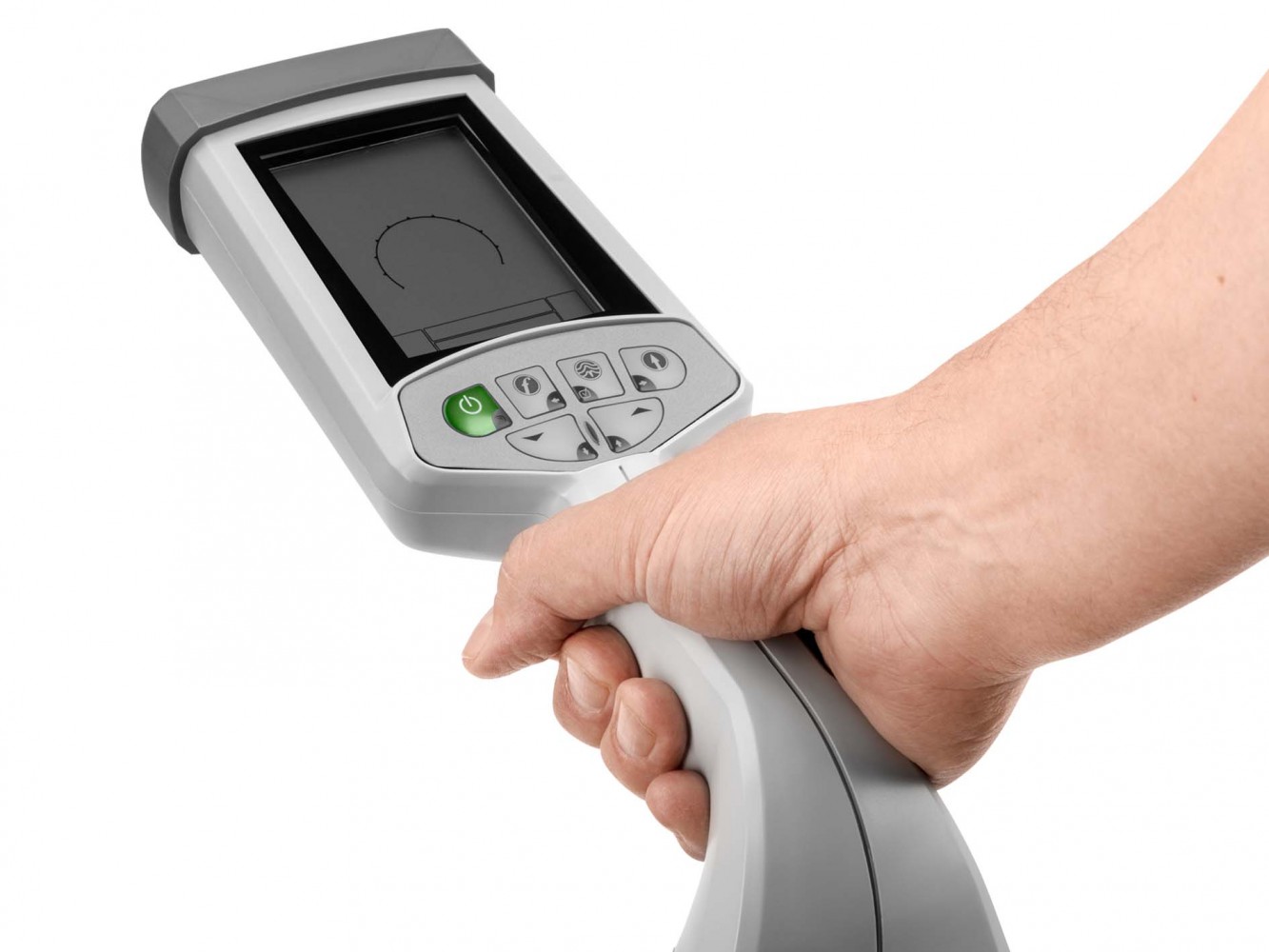

- Высококонтрастный ЖК-дисплей с подсветкой
- Долговечный литий-ионный аккумулятор для непрерывной работы в течение 30 часов
Работа на высоких и низких частотах
Приёмник трассоискателя работает в широком диапазоне частот, что даёт возможность подобрать режим под конкретные условия работы. Каждая частота имеет свои особенности, а комбинация низких и высоких частот даёт дополнительную информацию при трассировке. Обычно обследование начинают с низкой частоты. Если сигнал становится слабым или исчезает, переключаются на высокую частоту.
Низкие частоты
Работа BAUR CL 20 на низких частотах с высокой выходной мощностью передатчика применяется в условиях многоточечных подземных коммуникаций. Низкие частоты снижают влияние соседних кабелей и труб и увеличивают дальность трассировки. Сигнал распространяется по протяжённым и многократно заземлённым проводящим системам, что важно для распределительных электрических подстанций, водопроводных труб с непрерывным заземлением, экранированных телефонных кабелей, газопроводов с катодной защитой и сетей кабельного телевидения. При этом на низких частотах сигнал слабо проходит через разъединённые соединители экранов или изолированные фитинги.
Высокие частоты
Сигналы высокой частоты создают надёжную индуктивную связь для прохождения оборванных или повреждённых участков кабеля без прямого подключения. Высокие частоты точнее выявляют резкие изгибы кабелей и труб, а также упрощают работу с разъединёнными экранами или заземлениями. При индуктивной локализации высокочастотный сигнал сосредоточен ближе к поверхности, поэтому глубина действия меньше, диапазон локации ограничен, а влияние соседних линий выше. При работе на высоких частотах генератор требуется чаще перемещать.
Применение
BAUR CL 20 используют для определения местоположения подземных коммуникаций (кабелей низкого напряжения, электрических кабелей, телевизионных кабельных линий, телефонных кабелей, волоконно-оптических кабелей с металлическим проводом или экраном, газопроводов, водопроводных труб, оптоволоконных кабелей с вспомогательной жилой или металлическим экраном, поиска эксплуатируемых кабелей, определения мест повреждений кабельной оболочки в сочетании с зондом для локализации дефектов кабельной оболочки GRP).
Технические характеристики Трассоискатель кабелей BAUR CL 20
Комплектация
Стандартная
- Приемник, включая литий-ионный аккумулятор
- Передатчик, включая литий-ионный аккумулятор
- Соединительный кабель, 3 м, с соединительными зажимами
- Поисковый зонд
- Зарядное устройство 100–240 В пер. тока
- Зарядное устройство от автомобиля, 12 В
- Сумка для приемника и передатчика
- Руководство по эксплуатации
Дополнительные принадлежности и опции
- Индуктивный соединитель сигнала (жесткий), прибл. 100 мм, 8–82 кГц
- Индуктивный соединитель сигнала (жесткий), прибл. 150 мм, 8–82 кГц
- А-образная рама STAFF для определения места повреждения кабельной оболочки
- Наушники
- Поисковая катушка
