Radiodetection

Трассоискатель RD5000WL с генератором T1

Простой одночастотный прибор для трассировки трубопроводов и кабельных линий
Артикул: 21653
Снят с производства
Гарантия производителя:
24 месяца
Трассоискатель RD5000WL с генератором T1
описание в pdf

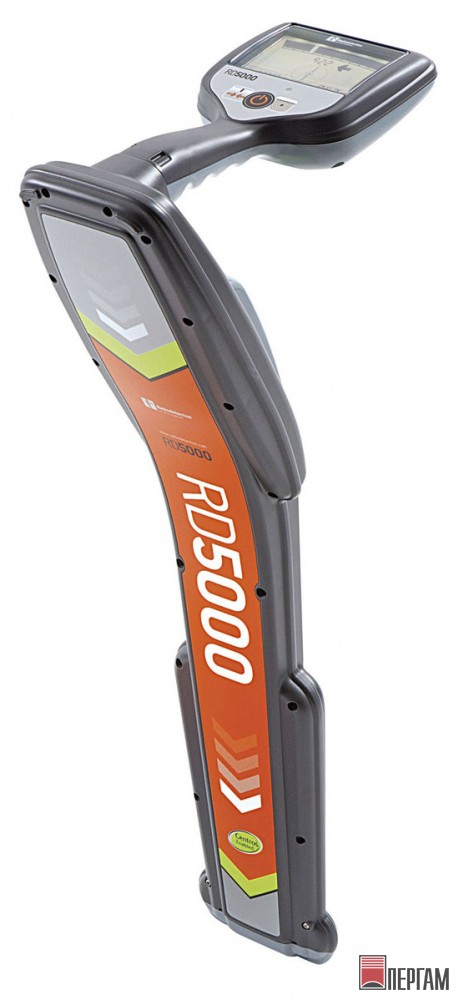

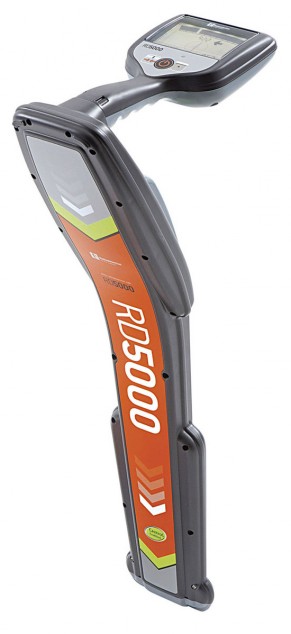

RD5000WL простой в эксплуатации, одночастотный локатор кабелей и труб

Трассировка подземных трубопроводов и кабелей, определение положения коммуникаций при вскрытии грунта, может представлять серьезную трудность. Проблема может быть еще сложнее в тех случаях, когда между участками трубопровода имеются резиновые уплотнители или изоляторы. Эти проблемы, если их не устранить, могут приводить к существенным затратам на ремонт, простоям и в некоторых случаях к травмам персонала.

Комплект локатора RD5000™WL предназначен для решения именно этих вопросов. Простота использования – это ключевая характеристика данного оборудования, которая в сочетании с точностью, воспроизводимостью и надежностью, характеризует высококачественные локаторы, предоставляемые Вам компанией Radiodetection.

Локатор RD5000WL с одной частотой, обеспечивающей высокую эффективность локации, очень хорошо приспособлен для локализации труб и кабелей с изолированными участками, а также для пластиковых труб с трассировочным проводом. При этом сигнал может быть подан либо путем непосредственного соединения с линией, или путем индукции, что одновременно является прекрасным способом выявления всех близлежащих проводников в скрытых местах.

Стандартные характеристики RD5000WL включают в себя:

Простота эксплуатации:

  • Работа с помощью одной кнопки – Оба прибора, как локатор, так и генератор работают от одной кнопки – самое легкое в использовании оборудование среди доступных приборов такого типа.
  • Одна частота – Локатор RD5000WL работает при частоте 83 кГц. Сигнал этой частоты, хорошо распространяется по газо- и водопроводам, которые могут иметь изоляторы между отдельными участками.

Два режима работы:

  • Режим наведения – индикатор положения искомой линии, стрелки с длиной, пропорциональной расстоянию до искомой линии, и звуковой сигнал "ведут" пользователя по направлению к искомой трубе или кабелю. Компас указывает на ориентацию искомой линии. Также на экране дисплея отображается уровень сигнала от искомой линии.
  • Режим локации по интенсивности сигнала – цифровая шкала от 0 до 999 показывает уровень сигнала от искомой линии. Индикатор положения искомой линии и звуковой сигнал отключены, оставляя для локализации линии только легкий в использовании, не перегруженный лишними деталями экран.

Компас:

Обеспечивает пользователя визуальной информацией об ориентации искомой трубы или кабеля, упрощая задачу правильного отслеживания положения искомой линии.

Показание глубины линии (TruDepth):

Показание глубины при правильной ориентации локатора над искомой линией, помогает правильному позиционированию локатора для получения наиболее точного показания.

Ток:

Отображение силы тока, текущего в  данной точки линии,  помогает оператору выделить искомую линию среди других.

Программа Centros™ Manager:

Обновление ПО и контроль калибровки Вашего локатора RD5000WL, используя методику eCAL™.

Звуковой тон:

В режиме наведения непрерывный звуковой тон слева от искомой линии и прерывистый тон справа от нее помогают направить пользователя на искомую линию.

Глубина:

Глубина отображается, когда локатор правильно расположен над искомой линией. Локатор RD5000WL доступен с отображением глубины в английских или метрических единицах.

Подсветка дисплея – стандартная функция:

Автоматическое включение подсветки при слабом освещении.

Аккумуляторные батареи:

Аккумуляторы для локатора RD5000  и генератора (стандартная комплектация) позволяют работать целый рабочий день от одной полной зарядки.

Выход большой мощности:

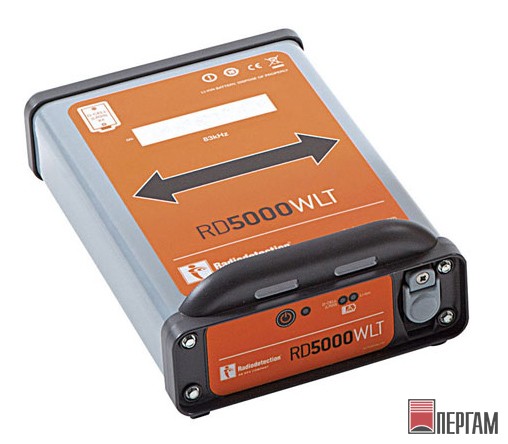

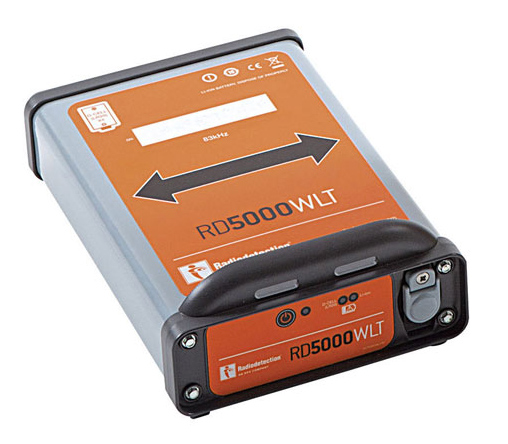

Автоматический подбор импеданса позволяет генератору RD5000WLT подавать мощный сигнал с частотой 83 кГц при прямом подключении к искомой линии, в широком диапазоне импедансов данной линии. Поэтому, уровень индукционного сигнала соответствует уровню сигнала мощного генератора Tx-10 компании Radiodetection.

Комплекс программных и аппаратных средств Centros:

Новейшие разработки компании Radiodetection и опыт ее специалистов
объединены в комплексе Centros™. Более 50-ти патентов на
программные и аппаратные средства, новые и новейшие алгоритмы
вместе с общепризнанным ПО и высокопроизводительным ядром
процессора объединены для увеличения точности и воспроизводимости результатов измерения, а также для повышения оперативности работы в поле.

eCAL™:

Новейшая методика компании Radiodetection, которая позволяет оператору контролировать заводскую калибровку локатора RD5000WL. Это дает оператору уверенность в том, что локатор продолжает соответствовать своей заводской калибровке. eCAL™ позволяет сформировать и распечатать сертификат аттестации, исключая необходимость возврата локатора RD5000WL в сервисный центр.

Технические характеристики Трассоискатель RD5000WL с генератором T1

Технические характеристики

Точность определения глубины ±5% ±0,01 м от 0,1 м до 3 м (в хороших условиях)
Рабочая частота 83 кГц (83,077 Гц ±5 Гц)
Максимальная глубина 6 м (RD5000 будет локализовывать объекты до глубины свыше 15 м. , однако точность при этом может быть снижена)
Батареи Блок перезаряжаемых батарей (стандартное оборудование) или 2xD-элемента (LR20) (дополнительно требуется контейнер)
Средний цикл работы от аккумулятора >15 часов, от 0°C до +50°C
Гарантия 12 месяцев
Защита от динамической перегрузки 30 дБ (автоматическая)
Соответствие нормам FCC, RSS 310 RoHS, WEEE, CE
Масса 1,87 кг (включая аккумуляторы)
Защита IP54
Рабочая температура -20 до +50°C
Отображаемые единицы Дюймы (RD5000WLI), метры (RD5000WLM)

Габариты (размер коробки)

700х300х350 мм

Комплектация Radiodetection RD5000WL

  • Локатор;
  • Ni-MH батарея с ЗУ;
  • Генератор с встроенной Li-ion батареей и ЗУ для генератора;
  • Сумка для переноски;
  • Штырь заземления;
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил»;
  • Батареи питания для локатора и генератора;
  • Инструкция по эксплуатации на русском языке.
