Трассоискатель RD4000

Трассоискатель кабелей и труб с функцией поиска маркеров
Артикул: 21656
Снят с производства
Гарантия производителя:
24 месяца

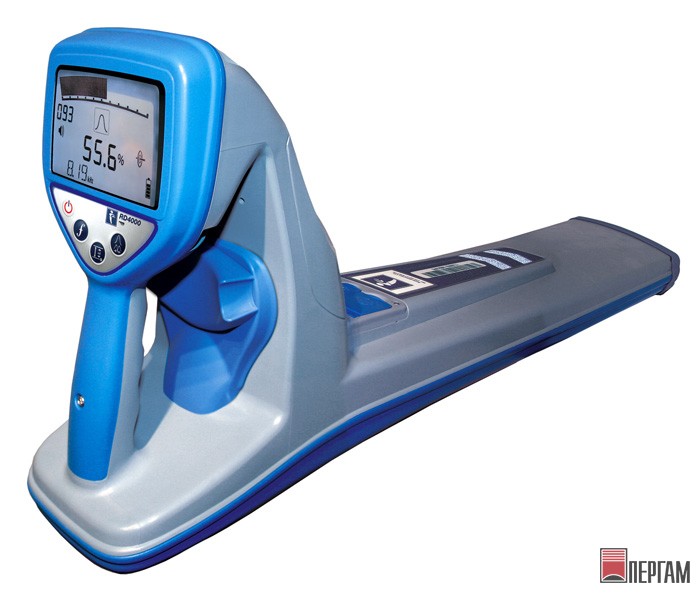

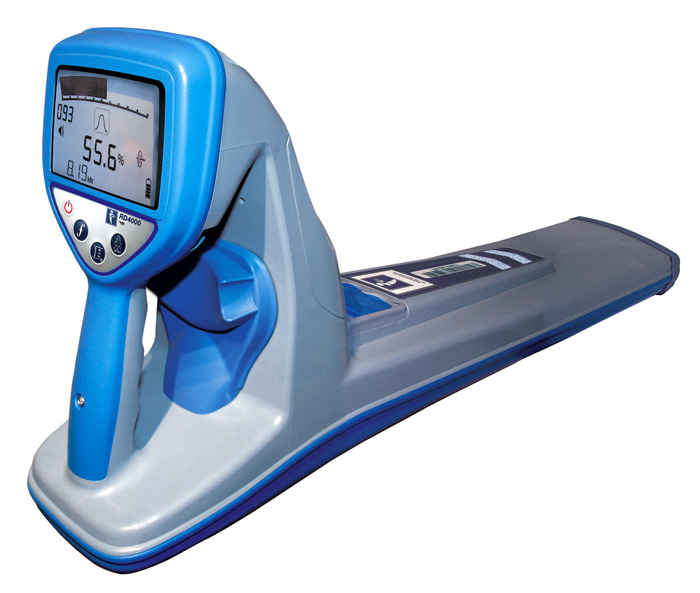

Трассоискатель RD4000
описание в pdf

Надёжный трассоискатель с большими возможностями

RD4000 - трассоискатель для поиска кабеля под землей, лучший в классе профессиональных и недорогих локаторов кабелей и труб. Трассоискатель RD4000 компании Radiodetection, по существу, является промышленным стандартом для такого рода приборов. Он имеет оптимальные рабочие характеристики, множество режимов локации, прост в применении для локации подземных коммуникаций, их маркировке при строительстве, картографировании или поиске повреждений. Локаторы серии RD4000 обеспечивают высокий уровень точности и надежности локации, относительно которого выполняются измерения другими приборами.

Правильная локация различных коммунальных коммуникаций может исключить дорогостоящие простои, а главное – опасности, связанные с непреднамеренным контактом с ними при вскрытии грунта. Наряду с важностью применения самого лучшего локационного оборудования, также важно жестко придерживаться корректных и наиболее безопасных правил техники эксплуатации оборудования для обеспечения безопасности и эффективности проведения работ на объекте. Компания Radiodetection – мировой лидер в разработке и производстве трассопоискового оборудования для подземных трубопроводов и кабельных линий, предоставляет широкий спектр приборов, систем и методик локации, обеспечивающих оптимальную точность и безопасность для каждого конкретного объекта.

Высокие технические характеристики
RD4000 представляет собой мощную, усовершенствованную цифровую систему измерений и обработки данных, которая значительно превосходит по своим характеристикам известные приборы и системы такого типа. Запатентованный алгоритм обработки сигналов обеспечивает высокие эксплуатационные характеристики и точность результатов локации даже в зонах, насыщенных коммуникациями, и в сложных условиях окружающей среды.

Множество рабочих режимов
Модели локаторов RD4000 адаптированы для удовлетворения специфических нужд различных видов деятельности. Все больше и больше, компании применяют маркировку прежде, чем вскрывать грунт и выполнять картографирование коммуникаций. Известно, что нет одного единственного режима или частоты, которая полностью гарантирует определение положения данного кабеля или трубы. RD4000 имеет целый ряд возможностей, позволяющих оптимизировать задачу поиска. RD4000 предоставляет решение, практически, для любых задач локации.

Простота использования
Воспроизводимость результатов и простота использования обеспечиваются высокими характеристиками и эргономичностью конструкции RD4000. Большой, ясный жидкокристаллический дисплей с автоподстветкой и пульт управления с высокочувствительной регулировкой усиления предоставляют пользователю высокий уровень удобства эксплуатации. Большое внимание к деталям при разработке и производстве локатора позволило получить мощный, надежный и простой в эксплуатации инструмент.

Высокая скорость, точность и надежность локации объектов для маркировки и картографирования

Совместное использование приемника и генератора или зондов компании Radiodetection позволяет определять точное местоположение очень широкого спектра различных кабелей и труб и выполнять картографирование этих объектов. Ниже приведены практические рекомендации по использованию локаторов компании Radiodetection, которые могут существенно снизить риски, связанные со столкновением с подземными коммуникациями. Используя это оборудование, компании, которые занимаются диагностикой, обслуживанием и картографированием, могут значительно увеличить эффективность и качество работы.

RD4000 обеспечивает лучшую в классе точность локации благодаря реализации следующих функций:

  • Исключительно высокие эксплуатационные характеристики цифрового приемника даже в присутствии помех
  • Быстрый, ясный и четкий отклик даже в зонах, насыщенных кабелями и трубами
  • Множество рабочих частот локации и режимов, возможность адаптации прибора к решению конкретных задач пользователя
  • Пиковый, нулевой режим и режим с отдельной антенной
  • Локация и измерение глубины залегания
  • Измерение тока для идентификации отдельных сетей
  • Реальный "живой" звук, позволяющий отличать полезный сигнал от фонового шума
  • Мощные генераторы для локации коммуникаций на большой глубине, длинных линий и проведения комплексной локации
  • Поиск повреждений кабелей и труб, определение целостности линии
  • Направление тока – уникальная запатентованная функция
  • Возможность локализации маркеров
  • Расширенная гарантия

Расширенные возможности
Семейство локаторов RD4000 поддерживается широким спектром дополнительных принадлежностей стандарта "Plug-and-Play", например, А-рамки для поиска повреждений оболочек кабелей и дефектов покрытия труб, зажимы для приема сигналов и стетоскопы для идентификации кабелей. Приемники RD4000 легко интегрируются с GPS-приемниками и устройствами регистрации данных, предоставляя дополнительные возможности, как начинающим, так и опытным пользователям.

Широкий спектр дополнительных принадлежностей для расширения возможностей испытаний и локации
Точное определение местоположения отдельных кабелей
Определение дефектов оболочек и покрытий
Широкий набор сигнальных зажимов для проведения контроля без изменения основного режима работы объекта контроля

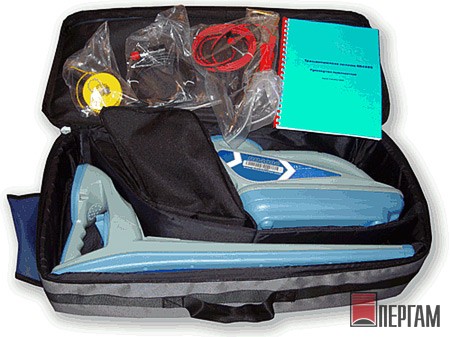

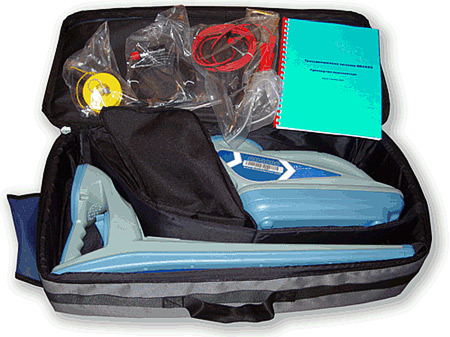

Состав стандартного комплекта трассоискателя RD 4000:

  • Локатор
  • Генератор
  • Сумка для переноски
  • Инструкция по эксплуатации на русском языке
  • Штырь заземления
  • Катушка с проводом для заземления
  • Магнит для подключения генератора к металлическим трубам
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
  • Батареи питания для локатора и генератора

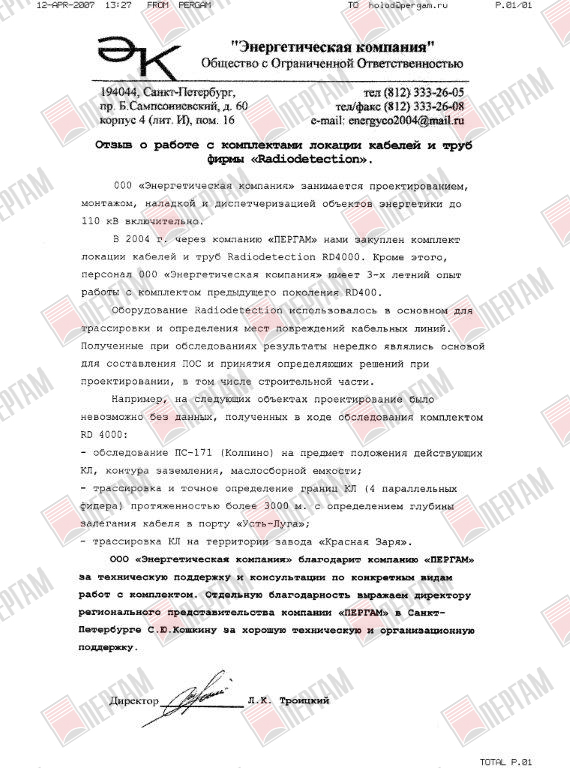

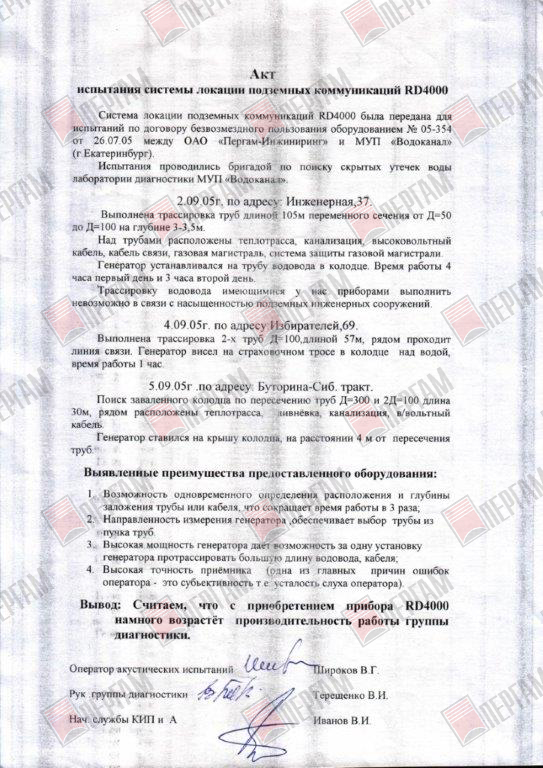

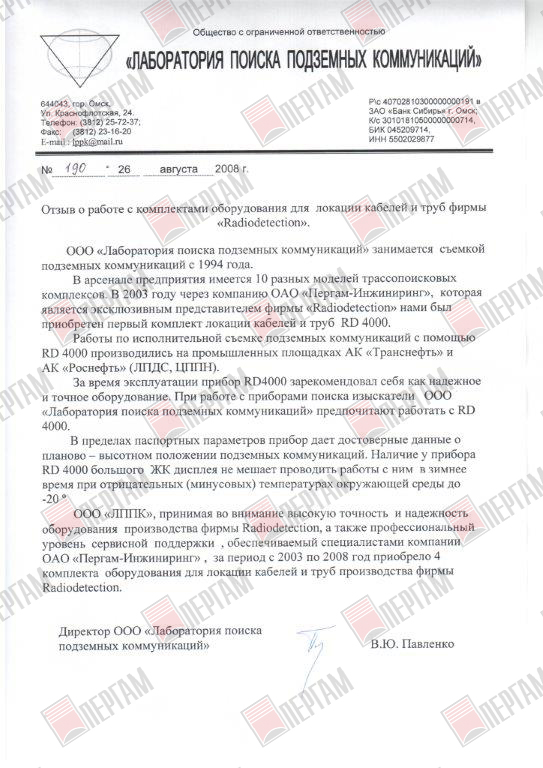

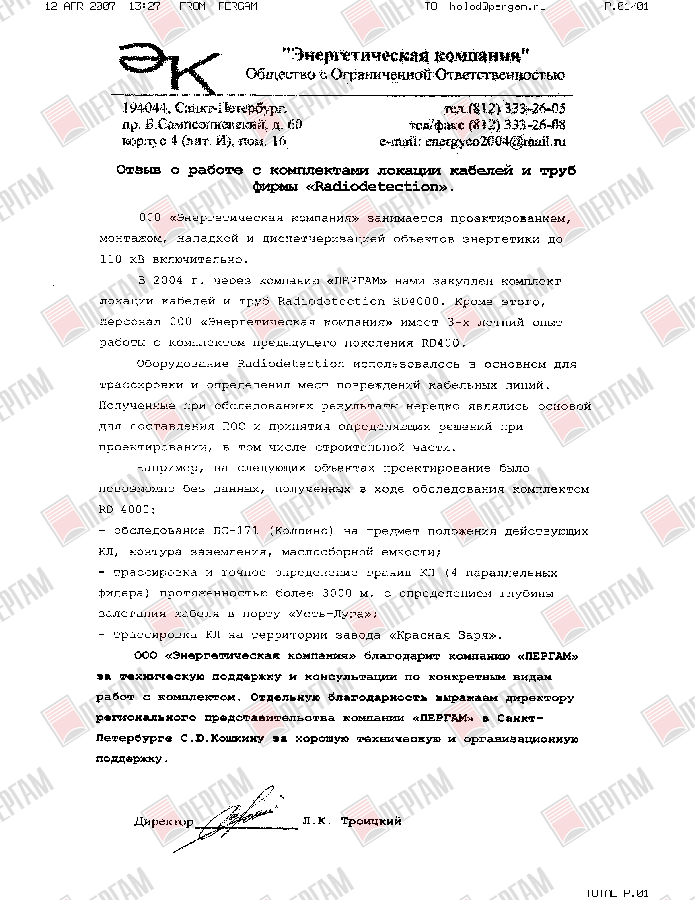

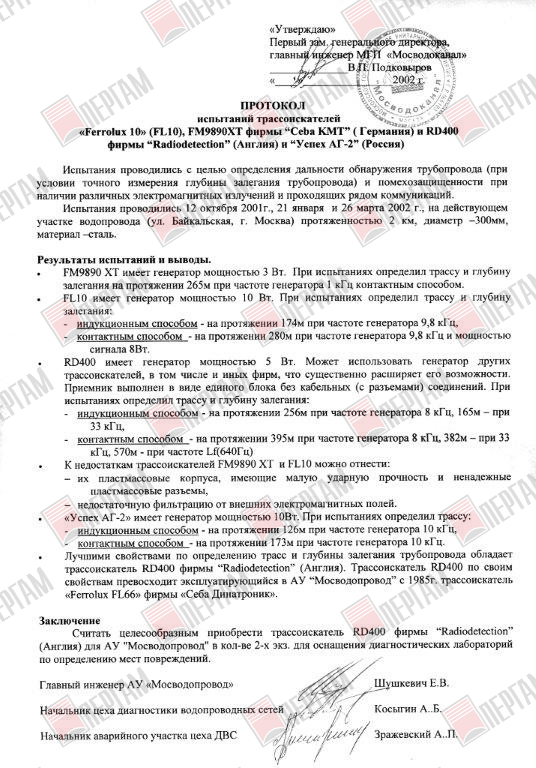

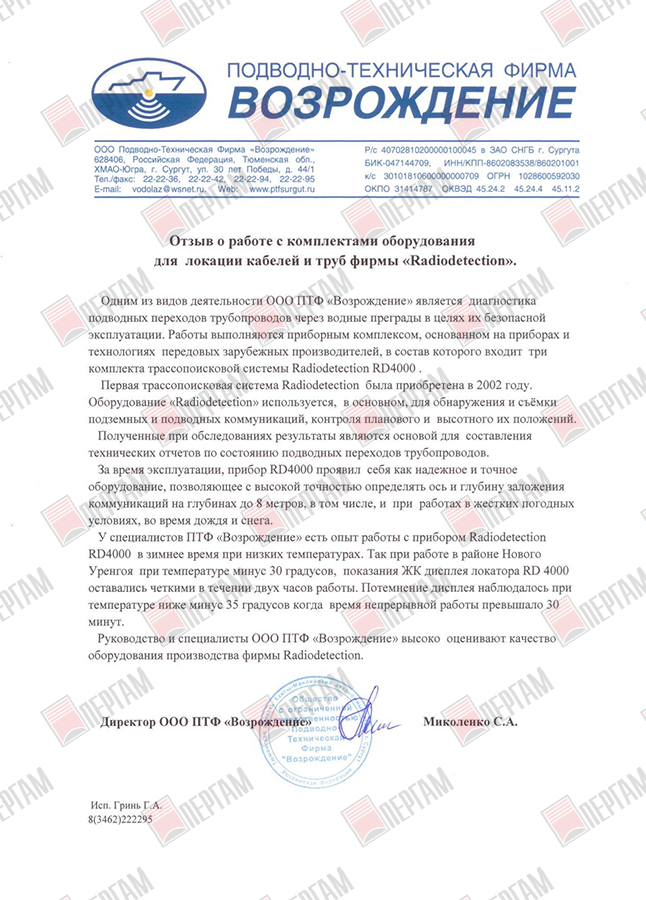

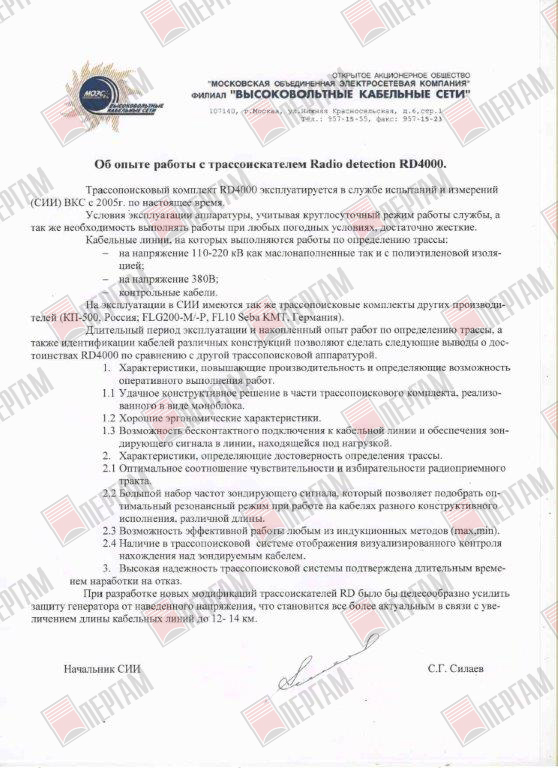

Отзывы о приборе

Технические характеристики Трассоискатель RD4000

Технические характеристики

Пассивные частоты, Гц 40-700 (электросеть) 14000-26000 (радиочастоты)
Активные частоты, Гц 8192, 32768, 65536 (устанавливается на заводе)
Цифровое измерение глубины, м До 5 (до 8 при использовании специальных зондов) только на активных частотах (точность 5% до глубины Зм, 10% до 5м)
Точность определения силы тока.% 5 до глубины Зм, 10 до 5м
Измерение направления тока Нет
Поиск утечек Нет
Низкие частоты, Гц нет
Частота катодной защиты. Гц Нет
Используемые генераторы RD4000T3/T3F (3Вт) RD4000T10 (10Вт)
Пыле- влагозащищенность IP54
Соединение с GPS и компьютером По RS232
Питание 4 батареи типа D
Время работы, час до 16 (при температуре 20°С)
Габариты (размер коробки) 700х300х350 мм
Вес, кг 2.8
Рабочие температуры, °С от -20 до +55

Документы к Трассоискатель RD4000

Отзывы Трассоискатель RD4000

Пока нет отзывов.

Обсуждение Трассоискатель RD4000

Здравствуйте!Подскажите как я могу установить на свой RD4000 дополнительные частоты???
Дмитрий    16.05.2020
ответить
Дмитрий Бабич

Дмитрий, добрый день! К сожалению не возможно установить дополнительные частоты на трассоискатель RD4000. Поддержка данного трассоискателя закончена и нет программно-технических средств для добавления дополнительных частот.

Дмитрий Бабич, Пергам    18.05.2020
ответить

Согласно приказа Росстандарта от 12.07.2013 г. №806 трассоискатель RD4000 отнесен к средствам измерения. На основании этого экспертная организация, проводящая экспертизу инженерно-геодезических изысканий, требует свидетельство о поверке данного прибора. Прошу сообщить, необходима ли действительно поверка данному прибору и если да, то есть ли методика поверки.

Чуйко Владимир Николаевич    30.10.2018
ответить
Степан Бондарев

Трассопоисковая система Radiodetection не утверждена как средство измерения, так как согласно Федеральному Закону №102 «Об обеспечении единства измерений» в редакции от 13.07.2015 г. не попадает под сферу государственного регулирования. В связи с чем утвержденной методики поверки нет и не предусмотрено.

Степан Бондарев, Пергам    31.10.2018
ответить
Здравствуйте, подскажите в чём отличия RD 4000 в сравнении с C.A.T4? Какой из них лучше ищет коммуникации? Может ли RD 4000 либо C.A.T4 определить глубину залегания без использования генератора?
Алексей    22.03.2017
ответить
Степан Бондарев
Добрый день!

Трассоискатель RD4000 снят с производства, на смену ему пришел мультифункциональный RD8100. Трассоискатель CAT4+ прибор начального уровня для обнаружения коммуникаций. RD8100 профессиональный трассопоисковый прибор, который позволяет определять глубину электрических кабелей без генератора в режиме реального времени, просто направив локатор ближе к поверхности земли.
Степан Бондарев, Пергам    22.03.2017
ответить
Здравствуйте, способен ли RD 4000 обнаружить силовой кабель, указать глубину его залегания, под нагрузкой он или нет, при этом возможность подключения каких-либо приборов к кабелю отсутствует.
Максим    23.02.2016
ответить
Степан Бондарев
Здравствуйте, Максим!
RD4000 способен обнаруживать силовые кабели и указать глубину залегания. Но функции определения «находится ли кабель под напряжением» у локатора нету.
Степан Бондарев, Пергам    24.02.2016
ответить
Посоветуйте, пожалуйста, трассоискатель для поиска всех видов коммуникаций. Цена/качество/универсальность - основные требования.
Павел.    13.10.2015
ответить
Степан Бондарев
RD8000PDL способен обнаружить все виды коммуникаций. Надежная и защищенная конструкция, позволяет работать в любых погодных и температурных условиях. Огромный выбор аксессуаров для решения любых задач. Генератор с большим набором активных частот.
Степан Бондарев, Пергам    13.10.2015
ответить
