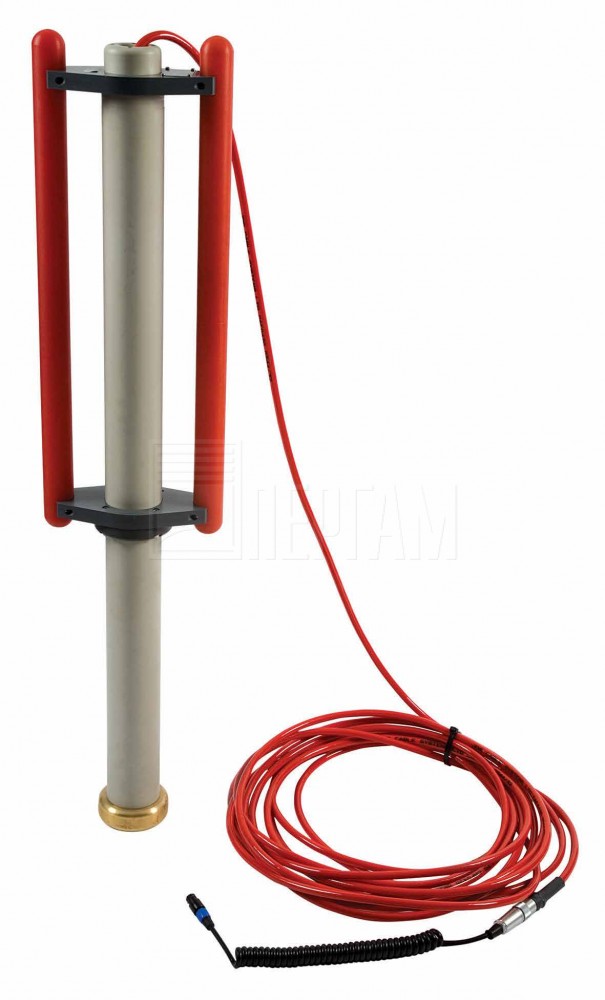

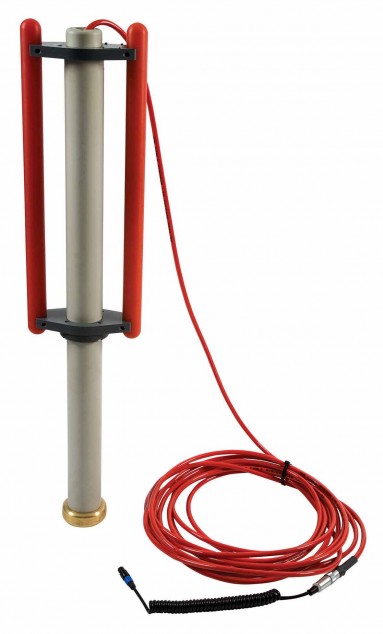

Подводная антенна для трассоискателей
Выносная антенна применяется для локации подводных кабелей или труб. Поставляется с 10м кабелем*. Версии с рабочей частотой 640Гц или 8КГц. Совместима с локаторами серий RD7000, RD7100, RD8000, RD8100, RD8200.
Когда использовать подводную антенну
Трассировка труб и кабелей, проходящих через водные пути и устья рек, является частым и очень важным применением локации. Менее частой, но не менее важной, является трассировка линий между материком и близлежащими островами. При локации труб и кабелей зондирующая антенна локатора должна быть как можно ближе к искомой линии, поэтому практически нереально локализовать скрытые линии под рекой или морским дном с поверхности. В большинстве случаев, необходимо измерять толщину покрова грунта для гарантии того, чтобы оценить возможна ли вероятность повреждения судовыми якорями или других подводными опасностями.
Подводная антенна двойной глубины применима для использования под водой с целью трассировки труб и кабелей. В нижней части антенны имеется утяжеляющий груз для придачи ей стабильности, антенна прошла испытания под давлением в соответствии с IP68 до глубины 100 м.

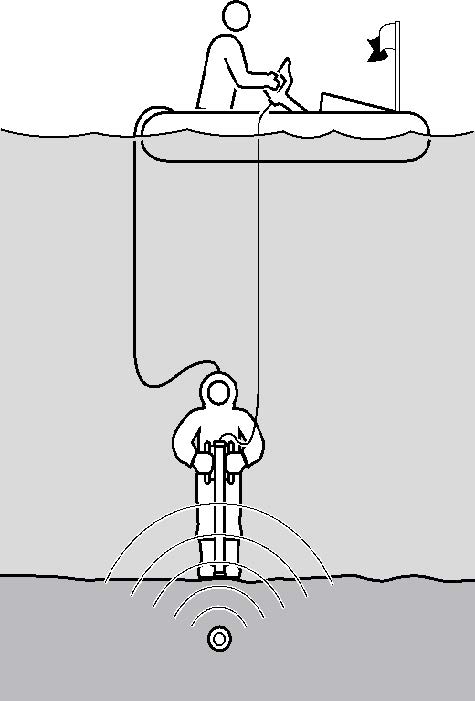

Эта антенна в стандартном исполнении поставляется с 10-ти метровым подводным морским кабелем с электроразрывным соединителем, также могут быть поставлены кабели длиной вплоть до 100 м. Дополнительная длина кабелей позволяет водолазам переносить антенну по дну реки или моря, а локатор при этом используется на надводном судне. Критически важно иметь эффективную связь между оператором с локатором и водолазом с антенной.
В качестве альтернативы антенну можно прикрепить к концу неметаллической штанги на судне и опустить на дно реки или моря.
Как использовать подводную антенну
Подайте сигнал генератора к искомой линии в доступной точке на берегу. Подводная антенна для трассировки линии под водой подключается к разъему для дополнительного оборудования локатора. Локатор используется на борту лодки, которая должна быть расположена прямо над линией. Передаваемый сигнал должен вводиться за счет прямого соединения, иметь по возможности самый высокий уровень и быть с той частотой, при которой откалибрована подводная антенна. Выполните заземление на расстоянии примерно 50 м от генератора. Проверьте качество сигнала на линии прежде, чем проводить локацию на воде.
Рекомендации по применению подводной антенны
Подводная антенна калибруется для работы на одной частоте. Оператор в лодке должен быть специалистом высокой квалификации или иметь опыт применения локатора для того, чтобы давать точные и краткие инструкции водолазу. Целесообразно практически поработать вместе (в паре) на суше прежде, чем выполнять локацию коммуникаций под водой. Используя антенну, водолаз должен определить положение и провести трассировку известной линии вслепую, получая указания от пользователя с локатором без прямой видимости линии и водолаза.
Вследствие сочетания большой площади поверхности обследования и высокой проводимости грунта, могут быть проблемы подачи приемлемого сигнала для трассировки труб большого диаметра, сигнал в которых быстро затухает с расстоянием. При этом, может возникнуть необходимость в применении низкочастотного трассировочного сигнала большой мощности. Перед началом работы в лодке или на дне необходимо определить способ регистрации положения искомой линии и глубины.
