InfraTec VarioCAM HD head
Поставляется в минимальные сроки
Основа тепловизионной системы высокого разрешения VarioCAM® HD head – неохлаждаемые FPA-микроболометры с числом ИК элементов (640 × 480) или (1024 × 768). Система была разработана для задач стационарного мониторинга и измерения температуры. В сочетании с встроенным устройством оптико-механического сканирования, предназначенного для непрерывной эксплуатации, она позволяет создавать форматы изображений с геометрическим разрешением до 3.1 мегапикселя. Система VarioCAM® HD head позволяет получать 16-ти битные тепловизионные изображения исключительно высокого качества, что обеспечивает беспрецедентную четкость, особенно, при получении самых небольших деталей на поверхностях больших объектов. Благодаря максимальной частоте кадров 240 Гц можно регистрировать изменения температуры в быстротекущих процессах.
 |
 |
 |

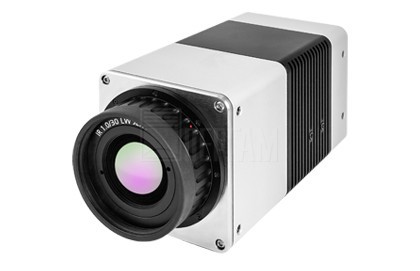

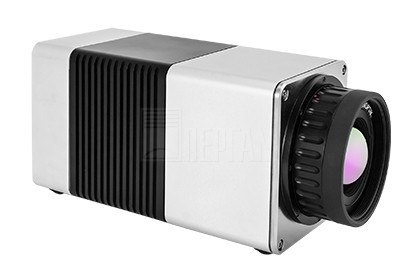

| Тепловизионная система высокого разрешения VarioCAM® HD head | Термограмма подогрева сиденья автомобиля | Тепловое изображение печатной платы в сборе |
Различные комплектации оборудования позволяют легко адаптироваться к конкретной задаче измерения: автоматическое распознавание температур и сигнализация, получение цифровых изображений в реальном масштабе времени через интерфейс GigE, онлайн обработка тепловизионных данных и многое другое. Легкий металлический корпус с защитой IP67 позволяет легко и недорого выполнять установку в жестких промышленных условиях.
Примеры задач:
- Термография высокого разрешения для НИОКР
- Стационарная микротермография в электронике
- Системы безопасности и раннее обнаружение пожаров
- Контроль и управление быстротекущими процессами
Преимущества:
- Микроболометрический детектор разрешением до 1024 × 768
- Встроенное оптико-механическое микросканирование с
- повышения разрешения до 2048 × 1536 ИК пикселей
- Частота кадров до 240 Гц, интерфейс GigE Vision
- Интерфейс для синхронизации и внешнего запуска
- Прочный и легкий металлический корпус (IP54, IP67)
- Большой выбор оптики производства Jenoptic
| Формат детектора (число ИК элементов) | 640 × 480 | 1240 × 768 | |
| Объектив | Фокусное расстояние (мм) | Поле зрения (°) | Поле зрения (°) |
| Сверхширокоугольный | 7.5 | 93.7 × 77.3 | 98.5 × 82.1 |
| Широкоугольный | 15 | 56.1 × 43.6 | 60.3 × 47.0 |
| Стандартный | 30 | 29.9 × 22.6 | 32.4 × 25.6 |
| Телеобъектив | 60 | 15.2 × 11.4 | 16.5 × 12.4 |
| Телеобъектив | 120 | 7.6 × 5.7 | 8.3 × 6.2 |
| Макро- и микро-скопические объективы | Мин. расстояние дообъекта (мм) | Размер пикселя (мкм) | Размер пикселя (мкм) |
| Макронасадка 0.2× для объектива 30 мм | 70 | 75 | 51 |
| Макронасадка 0.5× для объектива 30 мм | 33 | 42 | 29 |
| Макронасадка 0.5× для объектива 60 мм | 78 | 42 | 28 |
| Микроскоп. объектив M=1.0× | 50 | 25 | 17 |
Технические характеристики Тепловизор InfraTec VarioCAM HD head
Технические характеристики
| Спектральный диапазон | 7.5 … 14 мкм |
| Детектор | Неохлаждаемый микроболометр – матрица в фокальной плоскости (FPA) |
| Формат детектора (число ИК элемен-тов) | 1024 × 768, разрешение с встроенным оптико-механическим сканированием 2048 × 1,536 пикселей 640 × 480, разрешение с встроенным оптико-механическим сканированием 1280 × 960 пикселей |
| Диапазон измерения температуры | Стандартный от -40 до 1200 °C, опционально до 2000 °C и выше |
| Погрешность измерения | ± 1 °C или ± 1 %, либо ± 1.5 °C или ± 1.5 % в зависимости от модели |
| Чувствительность при 30 °C | От 0.03 до 0.05 K в зависимости от модели |
| Частота кадров | Частота кадров: 30 Гц (1024 × 768), форматы подкадра: 60 Гц (640 × 480) / 120 Гц (384 × 288) / 240 Гц (1024 × 96) Полный кадр: 60 Гц (640 × 480), форматы подкадра: 120 Гц (384 × 288) / 240 Гц (640 × 120) |
| Сохранение изображений | через интерфейс GigE-Vision до 240 Гц |
| Крепление объектива | Байонетное или резьбовое соединение (IP67) для удобной смены объективов, автоматическое распознавание объектива и передача данных |
| Фокусировка | Моторизованная, автоматическая или ручная, регулируемая чувствительность, автофокусировка |
| Масштабирование | До 32х, бесступенчатое цифровое |
| Динамический диапазон | 16 бит |
| Интерфейсы | GigE, DVI-D, C-Video, RS232, запуск, аналоговый выход, цифровой вход/выход |
| Крепление для штатива | 1/4 дюйма, фоторезьба |
| Электропитание | Адаптер для питания от сети переменного тока, питание по Ethernet (PoE) |
| Температура хранения и работы | -40 … 70 °C, -25 ... 50 °C |
| Степень защиты | IP54, IP67, IEC 529 |
| Рабочая ударопроч-ность/вибростойкость | G (IEC 68 - 2 - 29), 2 G (IEC 68 - 2 - 6) |
| Размеры, масса | 190 × 90 × 94 мм, 1.15 кг |
| Дополнительные функции | Встроенная в камеру коррекция коэффициента излучения, работа без затвора, сигнализация по температуре |

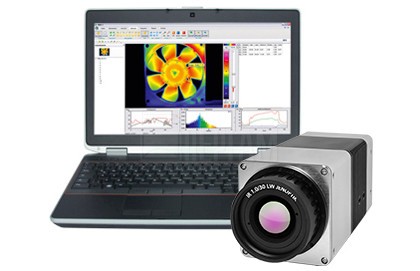

| ПО для анализа и оценки данных | IRBIS® 3, IRBIS® 3 professional, IRBIS® 3 view, IRBIS® 3 plus, IRBIS® 3 remote, IRBIS® 3 online, IRBIS® 3 process, IRBIS® 3 active, IRBIS® 3 mosaic, IRBIS® 3 vision |
Комплектация
- ИК-камера с объективом
- Компакт-диск с ПО IRBIS и документацией пользователя
- Ethernet™ кабель
- Источник питания с кабелем
- Печатное руководство по началу работу
- Транспортировочный кейс
