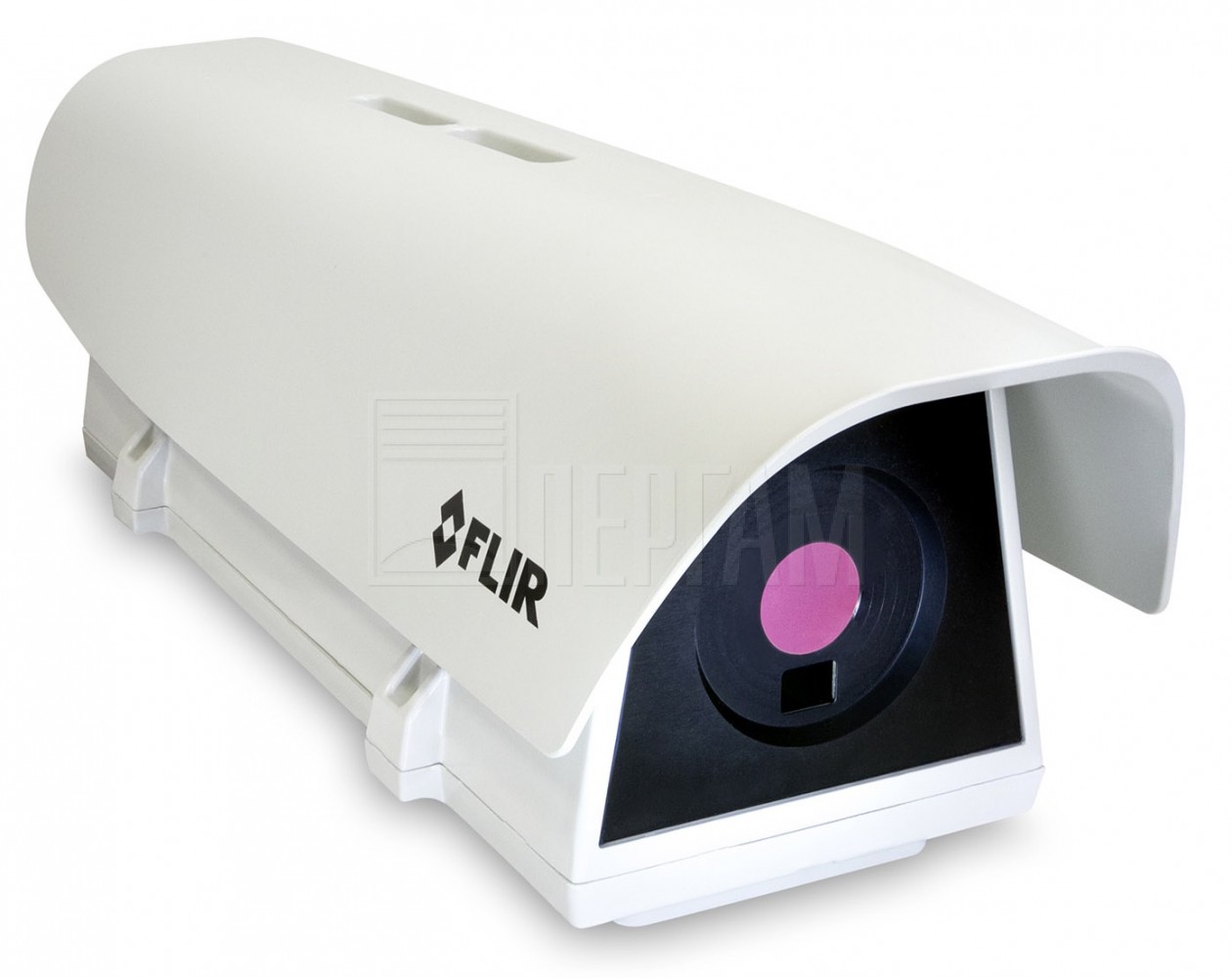

Тепловизоры FLIR A500f/A700f

Стационарный тепловизор для мониторинга состояния внешних объектов и обнаружения возгораний
Артикул: 23038
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Тепловизоры FLIR A500f/A700f
описание в pdf

Тепловизоры для мониторинга состояния промышленных объектов

FLIR A500f/A700f - стационарные тепловизоры для мониторинга состояния промышленных объектов и раннего обнаружения возгораний, автоматически срабатывает сигнализация при обнаружении повышенной температуры. Камеры можно устанавливать вне помещений, ударопрочный корпус IP67 защищает камеру от влаги и пыли, а частота кадров 30Гц. даёт чёткую и плавную картинку.

Тепловизионные камеры A500f/A700f поддерживают все протоколы, необходимые для промышленной интеграции в системы HMI/SCADA, соответствуют стандарту ONVIF-S для интеграции с системами управления и передачи потокового видео. При интеграции VMS тепловые и видимые потоки можно просматривать отдельно или одновременно. Камеры легко добавлять, настраивать и эксплуатировать в системах HMI / SCADA, предлагая поставщикам решений автоматизации быстрый старт.

Тепловизоры A500f и A700f полностью поддерживают протоколы IIoT, такие как MQTT (Передача телеметрии в очереди сообщений) и restful API с уникальной идентификацией токенов для дополнительной безопасности брандмауэра.

Устройства промышленного интернета вещей (IIoT) выполняют сбор и анализ данных, поступающих от подключенных к сети ресурсов, объектов и людей, и получение практически полезной аналитической информации для решения отраслевых задач.

Применение тепловизоров

Типичные области применения камер - мониторинг мусороперерабатывающих заводов, где существует риск самопроизвольных пожаров, и мониторинг подстанций с критическими компонентами. Обе камеры оснащены технологией гибкого улучшения сцены (FSX), присутствующей в портативных пожарных тепловизорах Teledyne Flir K. В результате получается сверхточное изображение с более тонкой текстурой, на термограмме отчётливо видны детали краёв объектов, накладываемые с обычного изображения со встроенной видимой камеры. Это позволяет операторам легче распознавать объекты и людей.

Камеры A500f/A700f используются для мониторинга хранения штабелей угля. Хранение угля в крупных штабелях сопряжено с опасностью внезапного возгорания. Тепловизоры автоматически предупреждают о потенциальных проблемах на постоянно действующих объектах по обращению с отходами или в зонах хранения угля.

Hасыпное хранение любых горючих материалов ведет к угрозе возгорания на многих складских участках – складах дерева, бумаги, цемента, угля, мусорных бункеров. Самовозгорание обычно начинается на нижних слоях штабеля из-за повышения температуры материала. За счёт постоянного мониторинга верхних слоёв можно заблаговременно обнаружить горячие участки и предпринять меры по предотвращению возгорания.

Производственные предприятия, объекты химической переработки или электрические подстанции, использующие общий язык связи и управления, также могут воспользоваться камерами A500f и A700f. Не только для обнаружения потенциально опасных очагов возгорания. Эти камеры позволяют этим организациям снизить затраты на техническое обслуживание за счёт быстрого выявления тепловых аномалий, связанных с механическими проблемами.

Мониторинг возгораний на промышленных объектах

Диапазоны обнаружения температур

A500f имеет диапазон температурного обнаружения от -20 до 1500°C, в то время как A700f предлагает диапазон температур от 20 до 2000°C для обнаружения химических пожаров и других экстремальных пожарных ситуаций в промышленных условиях.

Простота интеграции

Несколько вариантов связи и управления обеспечивают простую интеграцию в стандартные решения безопасности и IiOT, включая HMI / SCADA, ONVIF, Modbus, MQTT и протокол REST API.

Уличное применение

Защитный корпус выдерживает температуры от -30° до 50° C, обеспечивая высокий уровень защиты от сложных условий окружающей среды.

Достоверные результаты

Благодаря тепловому разрешению до 640 × 480, дистанционной фокусировке мотора, технологии FSX® (улучшение качества термограммы) и трём полям обзора, камеры A500f / A700f всегда на стороже.

Технические характеристики Тепловизоры FLIR A500f/A700f

Технические характеристики

Общие характеристики

Функции сигнализации

Для любой выбранной функции измерения, цифрового входа и температуры внутренней камеры

Выход на сигнализацию

• Цифровой выход

• Электронная почта (SMTP) (push)

• Ethernet / IP

• Передача файлов (FTP) (push)

• Сервер Modbus TCP (pull)

• MQTT (push)

• Запрос через RESTful API (pull)

• Сохранение образа или видео

Кодирование

Видеопоток: H.264, MPEG4 или MJPEG Радиометрический поток: сжатый JPEG-LS, радиометрический FLIR

Материал корпуса

Алюминиевый корпус, солнцезащитный козырек из АБС-пластика

Многопотоковость

Да

Размер (Д x Ш x В)

51,5 × 17,7 × 22,9 см

Веб-интерфейс

Да

Соответствия и сертификаты

Соответствие ONVIF

Да. ONVIF Профиль S

Соединение и связь
Тип разъема цифрового ввода / вывода

Клеммная колодка внутри корпуса

Напряжение изоляции цифровых входов / выходов

500 VRMS

Назначение цифрового входа

NUC, отключение NUC, сигнализация

Цифровые входы

2x оптоизолированные, Vin (низкий) = 0–1,5 В, Vin (высокий) = 3–25 В

Назначение цифрового выхода

• Как функция тревоги, вывод на внешнее устройство

• Неисправность (NC)

Цифровые выходы

3x оптоизолированные, 0–48 В постоянного тока, макс. 350 мА; твердотельное оптореле; 1x выделенный как выход неисправности (NC)

Ethernet

Для контроля, результата, изображения и мощности

Связь через Ethernet

Собственность FLIR на основе сокетов TCP / IP

Тип разъема Ethernet

Порт RJ45 с классом защиты IP67

Интерфейс Ethernet

Проводной

Питание Ethernet

Питание через Ethernet, PoE IEEE 802.3af класс 3

Протоколы Ethernet

• EtherNet/IP

• IEEE 1588

• Modbus TCP

• MQTT

• SNMP

• TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP

Стандарт Ethernet

IEEE 802.3

Тип Ethernet

10/100Base-T

Многоадресная рассылка

Да

RS-232

M8 A-кодовый разъем, вилка непосредственно на камере, внутри корпуса

Электрические и механические характеристики

Кабельные вводы

1xM12, 1xM16, 1xM20

Окружающая среда

Прозрачность атмосферы

На основе данных о расстоянии, температуре воздуха и относительной влажности

EMC

EN50130-4, EN61000-6-3, EN55022 Classe B, FCC Part. 15 Class B

Степень защиты

IP67

Монтаж

Приобретается отдельно, доступны адаптеры для столбов и стен.

Диапазон рабочих температур

От -30 ° C до 50 ° C

Оптические характеристики

Повышение контрастности

FSX® / Выравнивание гистограммы (только ИК)

Шаг детектора

17 мкм

Постоянная времени детектора

Обычно 10 мс

Диафрагма

1.5

Фокусное расстояние

29 мм

Матрица в фокальной плоскости (FPA)

Неохлаждаемый микроболометр

Фокусировка

Моторизованная фокусировка, ручная и автоматическая по команде (метод контраста сцены)

iFoV

0,52 мрад / пиксель

Частота изображения

30 Гц

ИК-разрешение

464 × 348

Минимальное расстояние фокусировки

1,0 м

MSX

Да

Оверлей

С / Без

Радиометрическое ИК-потоковое видео

Протокол RTSP для FLIR Atlas SDK

Вывод данных

Результаты измерений:

• Ethernet / IP

• Сервер Modbus TCP (pull)

• Клиент Modbus TCP (push)

• MQTT (push)

• REST API (GET / POST)

• Измерения и неподвижное изображение (радиометрический JPEG, визуальный 640 × 480, визуальный 1280 × 960)

• Веб-интерфейс

Спектральный диапазон

7,5–14 мкм

Разрешение потоковой передачи

Видеопоток 0: 640 × 480 пикселей Видеопоток 1: 1280 × 960 пикселей Радиометрический поток: 464 × 348 пикселей

Видео трансляция

Протокол RTSP

Визуальное разрешение

1280 × 960

Измерение и анализ

Точность

± 2 ° C  или ± 2% от показания для температуры окружающей среды от 15 ° до 35 ° C  и температуры объекта выше 0 ° C

Автоматическое обнаружение горячего и холодного

Макс. / Мин. значение температуры и положение показаны в рамке

Поправки к измерениям

Параметры глобального объекта; локальные параметры для каждой функции анализа

Предварительные настройки измерений

Да

Инструменты измерения

10 точечных измерителей, 10 прямоугольников или многоугольников маски, 3 дельты (разница любое значение / эталон / внешняя блокировка), 2 изотермы (вверху / внизу / интервал), 2 изотермы, 1 эталонная температура, 2 линии, 1 полилиния Максимум 12 функций измерения в то же время.

Диапазон температур объекта

От –20 до 120 ° C

от 0 до 650 ° C

от 300 до 1500 ° C

Другое

Нагрев

8 Вт, с электронным управлением, T_ON 20 ° C ± 2 ° C , T_OFF 23 ° C ± 2 ° C

Оконная передача

Автоматическая компенсация

Размеры

62 × 20,2 × 22 см

Потребляемая мощность

30 Вт PoE, PoE +, тип 2. IEEE 802.3af, IEEE 802.3at / PoE Plus

Хранение изображений

Записывает до 100 радиометрических изображений в формате JPEG; хранение как функция: тревоги, расписания или взаимодействия с пользователем (веб-камера)
