Гигрометр для измерения влажности сжатого воздуха и газов

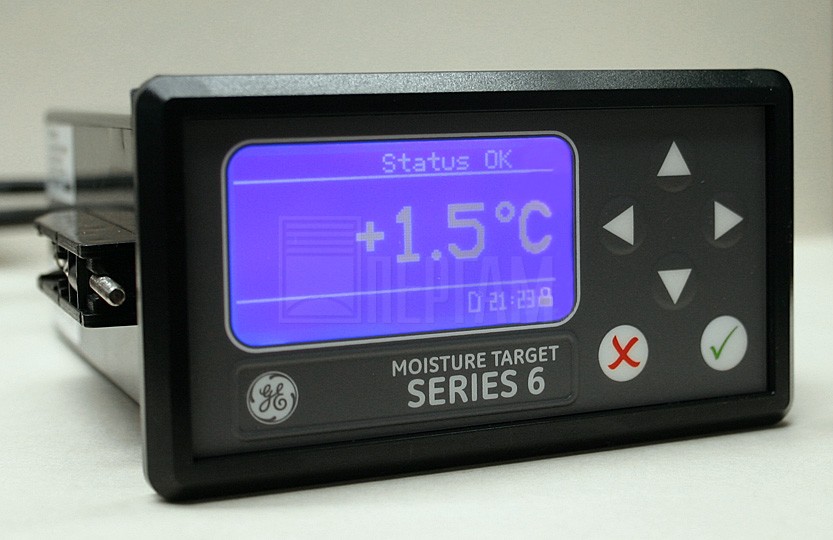

Moisture Target Series 6 - это экономичный одноканальный гигрометр из оксида алюминия, один из самых доступных по цене в линейке анализаторов влажности. Влагомер ориентирован на OEM-производителей оборудования, требующих недорогого, точного измерения влажности в реальном времени.
- Недорогой одноканальный влагомер для производителей и поставщиков комплексного оборудования – OEM.
- Совместим с датчиками влажности M Series или измерительными преобразователями влажности VeriDri.
- Мембранная клавиатура и дисплей, защищенные от воздействий окружающей среды в соответствии с требованиями исполнения NEMA 4.
- Встроенный изолированный аналоговый выход по току или напряжению.
- MicroSD-карта 32 Гб для записи данных.
- Исполнение для щитового монтажа и в виде отдельной платы. Безопасный при авариях режим работы реле сигнализации неисправностей.
- Два реле типа Form C для сигнализации по верхнему/нижнему пределу.

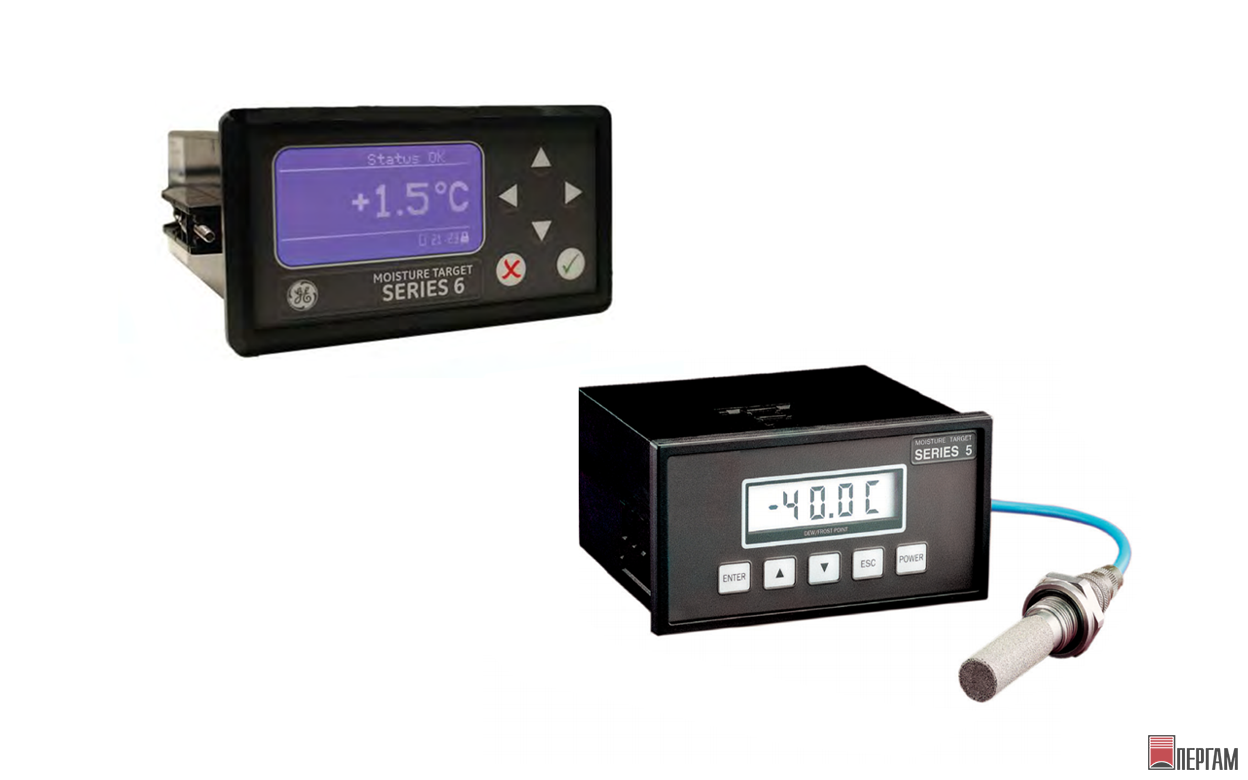

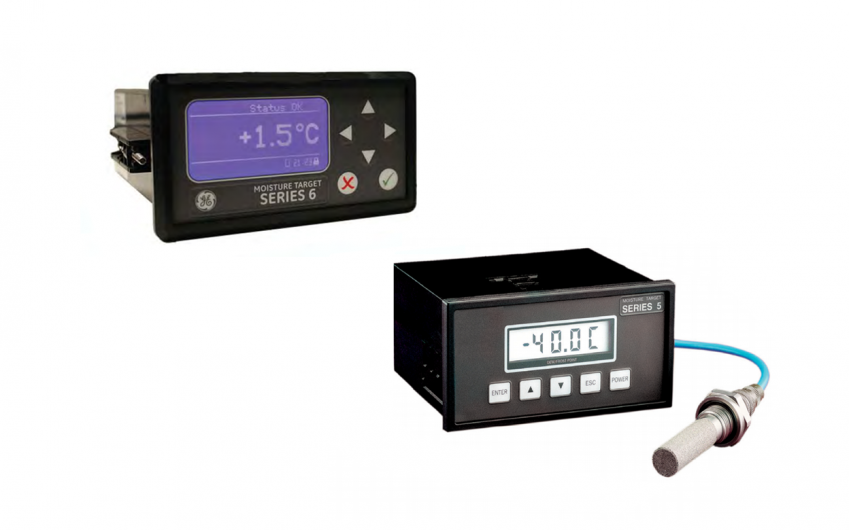

- Возможность замены влагомера MTS5 путем установки промежуточной монтажной пластины.
Области применения
Одноканальный влагомер MTS 6 измеряет влажность сжатого воздуха и газов. Этот влагомер, предназначенный для стационарной установки, в сочетании с датчиками M Series или измерительными преобразователями влажности VeriDri используется производителями и поставщиками OEM-установок осушки воздуха/газа:
- Установки осушки воздуха или газа с регенерацией влагопоглотителя;
- Осушка пластика перед инжекцией/выдувкой в форму;
- Медицинские установки осушки воздуха. Контроль в защитных или стерильных камерах.
Низкозатраные измерения влажности в реальном масштабе времени
Влагомер Moisture Target Series 6 – экономичный, одноканальный влагомер с датчиком из оксида алюминия. Он предназначен для OEM-применений, нуждающихся в недорогих и точных измерениях влажности в реальном масштабе времени.
Повышение производительности OEM-оборудования
Использование Moisture Target Series 6 может существенно увеличить производительность технологических установок и машин при организации непрерывного контроля влажности. Например, с его помощью может быть повышена эффективность процесса регенерации влагопоглотителей по сравнению с открытым временным циклом путем организации своевременного ввода влагопоглощающего слоя на регенерацию.
Исполнения для щитового монтажа
Вариант исполнения Moisture Target Series 6, предназначенный для щитового или панельного монтажа, изготовлен компактном корпусе стандарта DIN, который устанавливается непосредственно в вырез в панели или щите и закрепляется в нем с помощью кронштейнов на боковых стенках корпуса прибора. Влагомер Moisture Target Series 6 может поставляться с промежуточной фальш-панелью для установки в уже имеющиеся вырезы под влагомеры Moisture Target Series 5.
Использование датчиков M Series и измерительных преобразователей влажности VeriDri
Влагомеры Moisture Target Series 6 используются с тонкопленочными датчиками влажности M-Series из оксида алюминия или измерительными преобразователями влажности VeriDri. Датчики M-Series и преобразователи VeriDri являются прочными, надежными и точными средствами измерения абсолютной влажности, калибровка которых осуществляется в соответствии с нормами NIST. Датчики влажности из оксида алюминия, имеющие широкий динамический диапазон, высокое быстродействие и стабильность калибровки, по своим техническим и метрологическим характеристикам более 40 лет являются эталоном среди промышленных датчиков влажности.
Микропроцессорный электронный блок
Микропроцессорный электронный блок влагомера Moisture Target Series 6 позволяет точно отслеживать изменения параметров быстротекущих процессов и отображать значения температур, соответствующих точке росы/образования инея, в °С или °F на ЖК-дисплее. Moisture Target Series 6 также имеет аналоговые выходы в виде тока или напряжения, значения которых соответствуют величинам этих температур. Выходы Moisture Target Series 6 имеют развязку для исключения потерь информации при ее передаче на самописцы, в компьютеры и другие удаленные устройства. Прибор оснащен двумя реле Form-C для сигнализации отклонений точки росы / образования инея от заданных верхнего и нижнего пределов. Микропроцессорный электронный блок и 6-ти кнопочная клавиатура влагомера Moisture Target Series 6 позволяют пользователю легко и быстро осуществлять выбор пределов изменения выходного сигнала прибора, производить установку порогов срабатывания сигнализации и вводить данные ПГС (поверочной газовой смеси).
Технические характеристики Влагомер Moisture Target Series 6
Технические характеристики Moisture Target Series 6
Электроника
Искробезопасность
Внешний защитный барьер для входа от датчика влажности (дополнительно).
Соглашение ЕС
Прибор соответствует требованиям директив: EMC Directive 2004/108/EC и 2006/95/EC Low Voltage Directive (Installation Category II, Pollution Degree II).
Вход
Сигнал от тонкопленочного чувствительного элемента из оксида алюминия датчика влажности M Series или измерительного преобразователя влажности VeriDri компании Panametrics.
Аналоговый выход
Один изолированный выход на регистратор для сигнала, соответствующего точке росы; внутренняя оптическая развязка; разрешение 10 бит (0.1%).
Стандартные переключаемые выходы
- 0–2 В, 10 кОм мин. сопротивление нагрузки.
- 0–20 мА, 400 Ом макс. сопротивление при последовательном соединении нагрузки.
- Выходы программируются пользователем в пределах диапазона измерения прибора и соответствующего датчика или преобразователя.
Реле сигнализации
- Одно реле сигнализации неисправностей, работающее в режиме, безопасном при авариях.
- Два стандартных реле Form C SPDT (однополюсные, на два направления): рассчитанные на 3 А при 250 В переменного или 30 В постоянного тока.
- Пороги срабатывания сигнализации устанавливаются программным путем для любого уровня в пределах диапазона измерения прибора, используя кнопки на его передней панели.
Погрешность срабатывания сигнализации
± 0,1°С температуры точки росы.
Запись данных
С помощью карты MicroSD емкостью 32 Гб, включенной в поставку.
Дисплей
Матричный ЖК-дисплей 128 х 64.
Функции дисплея
Отображение температуры точки росы в °С или °F, или сигналов датчика для диагностики.
Питание
Унифицированное питание 100-240 В переменного тока 50-60 Гц или 24 В постоянного тока номинальное.
Температура
- Рабочая: от –20° до +60°С.
- Хранения: от –30° до +70°С.
Время прогрева
Достигает заданной точности в пределах трех минут.
Исполнение
- Версия для щитового монтажа (передняя панель соответствует Type 4 и IP66).
- Версия в виде платы без корпуса.
Технические характеристики Moisture Target Series 6
Измерение влажности
Тип датчика
Тонкопленочный датчик влажности из оксида алюминия.
Совместимость с датчиками влажности
Совместим со всеми датчиками влажности из оксида алюминия и измерительными преобразователями VeriDri компании Panametrics.
Температура точки росы/образования инея
- Полный возможный диапазон калибровки: от –110° до 60°С.
Доступные диапазоны калибровки:
- Стандартный: От –80° до 20°С с данными до –110°С.
- Расширенный: От –80° до 60°С с данными до –110°С.
Диапазоны для преобразователя VeriDri:
- От –110°C до 20°C
- От–110°C до –50°C
- От –90°C до 10°C
- От –80°C до –30°C
- От –80°C до 20°C
- От –30°C до 20°C
Погрешность, гарантируемая при поверке, при 25°С
± 2°С в пределах от –65° до 10°С ± 3°С в пределах от –80° до –66°С
Воспроизводимость
- ± 0,5°С в пределах от –65° до 10°С температуры точки росы/образования инея
- ± 1,0°С в пределах от –80° до –66°С температуры точки росы/образования инея
