Области применения

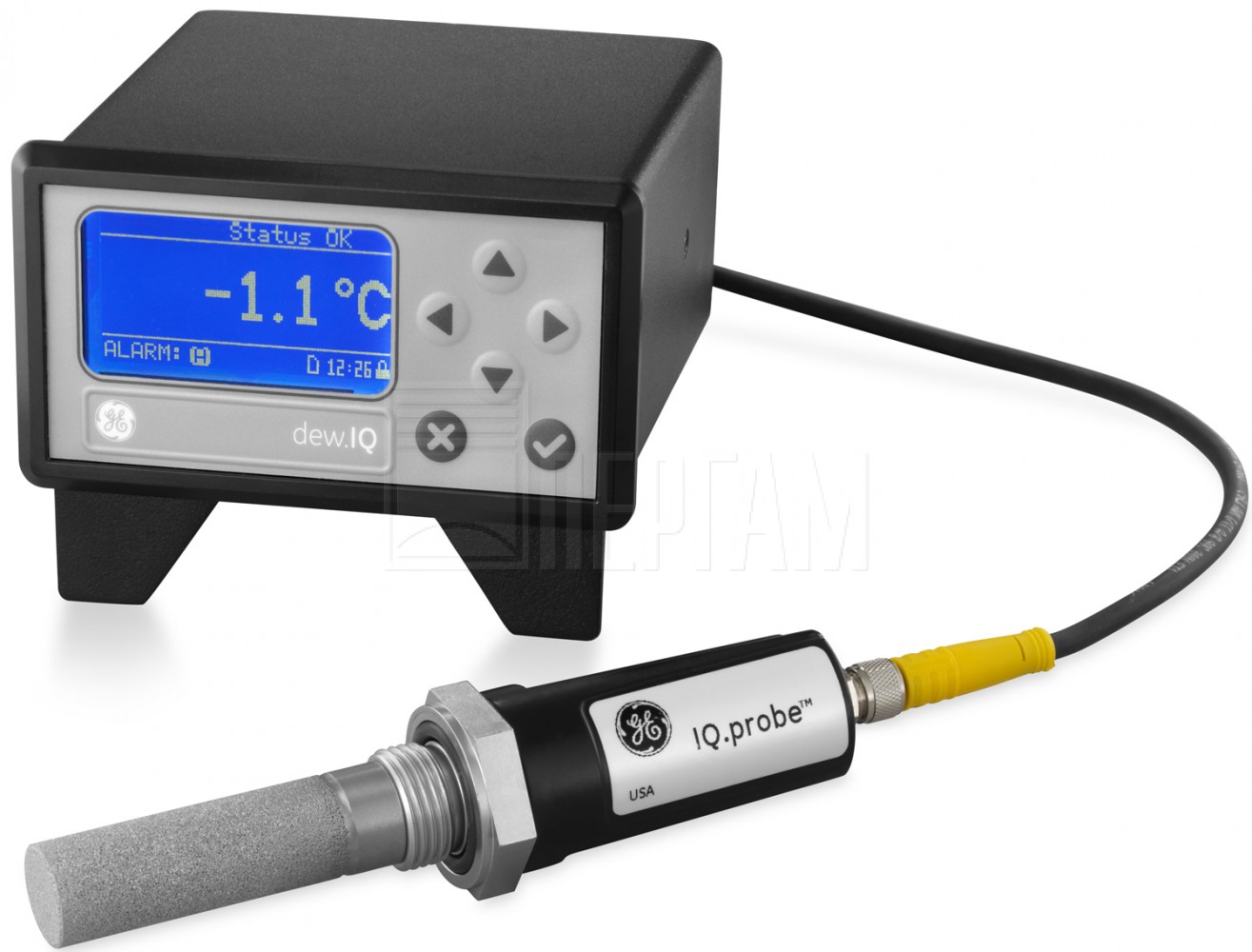

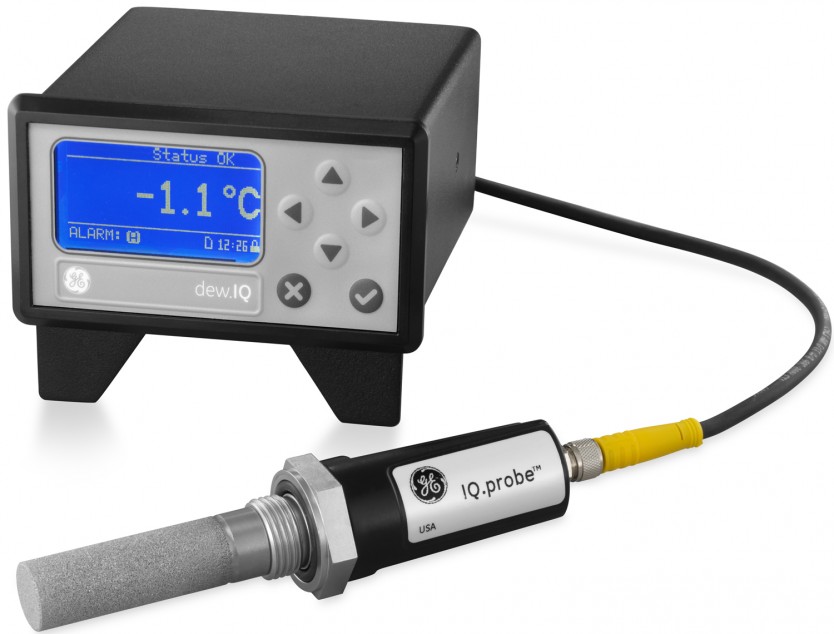

Dew.IQ – одноканальный анализатор влажности технологических газов фирмы Panametrics. Прибор предназначен для установки на промышленных объектах. Он может использоваться с датчиками влажности M Series или IQ.probe для анализа влажности в следующих отраслях промышленности:
- Контроль влажности промышленных или заводских газов.
- Контроль топочного газа/термообработка.
- Контроль в производстве электроэнергии.
- Контроль в процессах воздушной сушки.
- В фармацевтической промышленности.
- В аэрокосмической промышленности.
Основные характеристики
- Конфигурации для монтажа в стойку, на щите, столе или на стене.
- Защищенные от атмосферных воздействий дисплей и клавишная панель исполнения NEMA 4.
- Совместимость с датчиками влажности M Series или IQ.probe.
- Отображение содержания влаги как точки росы/образования инея или ppmv.
- Встроенный изолированный аналоговый выход по току или напряжению.
- Реле сигнализации неисправностей с отказоустойчивым режимом работы.
- Два реле сигнализации выхода измеряемой влажности за установленные пределы.
Недорогие измерения влажности в реальном масштабе времени
Dew.IQ – самый экономически выгодный, одноканальный влагомер с датчиком из
оксида алюминия в линии анализаторов
IQ Series. Он предназначен для промышленных задач, требующих точного измерения влажности в реальном масштабе времени.
Интеллектуальная и простая процедура измерений с помощью датчиков IQ . probe и M Series
Установка влагомера dew.IQ проста и интуитивно понятна. При замене в полевых условиях его предшественников влагомеров MMS35, System 580, Model 600 и 700 фирмы Panametrics или еще более ранних моделей, датчик M Series и кабель полностью
сопрягаются с прибором dew.IQ в течение нескольких минут, минимизируя затраты на монтаж. В случае новых установок датчик IQ. probe сохраняет калибровку в цифровой форме, исключая необходимость применения дополнительного экранированного кабеля.
Оба датчика влажности IQ.probe и M Series являются надежными и точными сенсорами абсолютной влажности с калибровкой, совместимой с национальными стандартами. Исключительно широкий динамический диапазон, высокая скорость отклика и стабильность градуировочной характеристики позволяют считать датчики из оксида алюминия стандартом по работоспособности и важным решением в промышленном измерении влажности на протяжении более 40 лет.
Микропроцессорная электроника
Микропроцессорный влагомер dew.IQ точно отслеживает быстрые изменения режима процесса и отображает на экране ЖК-дисплея содержание влаги как температуру точки росы / образования инея в °C или °F, или как ppmv при вводе постоянного давления. Измеряемый параметр может быть также выведен через аналоговый выход. Влагомер dew.IQ имеет встроенную изоляцию (развязку) для обеспечения целостности сигналов, передаваемых на удаленные устройства. Прибор также имеет два реле сигнализации Form C для сигнализации по верхнему и нижнему пределу влажности. Большой дисплей и шестикнопочная панель объединены вместе для быстрого и легкого выбора нуля и верхнего предела аналогового выходного сигнала, порогов сигнализации, и простого ввода калибровочных данных.
Технические характеристики Влагомер газов Panametrics dew.IQ
Технические характеристики dew.IQ
Электроника
Искробезопасность
Внешний защитный барьер для входа сигналов датчика влажности (дополнительно на датчике M Series).
Соответствие Европейским нормам
Соответствует директиве об электромагнитной совместимости 2004/108/EC и директиве о низком напряжении 2006/95/EC (категория установки II, уровень загрязнений II).
Вход
Сигнал, связанный с влажностью, от датчика M Series или датчика IQ.probe.
Аналоговый выход
Один внутренне изолированный выход на регистрацию, разрешение 10-бит (0.1%).
Выходные сигналы, выбираемые с помощью переключателей
От 0 до 2 В, мин сопротивление нагрузки 10 kW.
От 0 до 20 мА, макс последовательное сопротивление 400 W.
От 4 до 20 мА, макс последовательное сопротивление 400 W.
Программируются пользователем в пределах диапазона измерения прибора и соответствующего датчика или преобразователя.
Реле сигнализации
Одно реле с отказоустойчивым режимом работы.
Два стандартных реле Form C типа SPDT (однополюсные на два направления), рассчитанные на 3 А при 250 В переменного тока / 30 В постоянного тока.
Установка любого уровня сигнализации в пределах диапазона измерения прибора, программируется на передней панели.
Воспроизводимость уставок сигнализации
±0.1°C по точке росы.
Запись данных
Емкость 32 GB на карте MicroSD, карта 2 GB включена в поставку.
Дисплей
Матричный ЖК-дисплей 128 x 64.
Функции отображения данных
Температура точки росы в °C или °F, ppmv при вводе постоянного давления, или сигналы датчика для диагностики.
Требования к питанию
Универсальное питание 100-240 В переменного тока при 50-60 Гц или 24 В постоянного тока, номинальное.
Температура
Рабочая: от –20° до 60°C.
Хранения: от–40° до 70°C.
Время прогрева
Выход на точность, указанную в технических характеристиках, в пределах трех минут.
Конфигурации
Щитовой монтаж (передняя панель соответствует Типу 4 и IP66).
Для монтажа в стойку 9.5 дюйма, форм фактор "half-rack" (шасси высотой 4U).
Монтаж на столе.
Настенный монтаж Тип 4 и IP66.
Измерение влажности
Тип датчика
Тонкопленочный из оксида алюминия.
Совместимость с датчиками влажности
Прибор совместим со всеми датчиками влажности M Series из оксида алюминия и датчиком IQ.probe фирмы Panametrics.
Диапазон измерения по температуре точки росы/образования инея
Общий диапазон: от –110° до 60°C.
Стандартный диапазон: от –80° до 20°C с данными до –110°C.
Ультранизкий: от –110° до –50°C.
Данные для высокого диапазона:
от –80° до 60°C.
Точность градуировки при 25°C
±2°C в диапазоне от –65° до 10°C.
±3°C в диапазоне от–80° до –66°C.
Воспроизводимость
±0.5°C в диапазоне от–65° до 10°C.
±1.0°C в диапазоне от–80° до –66°C.
