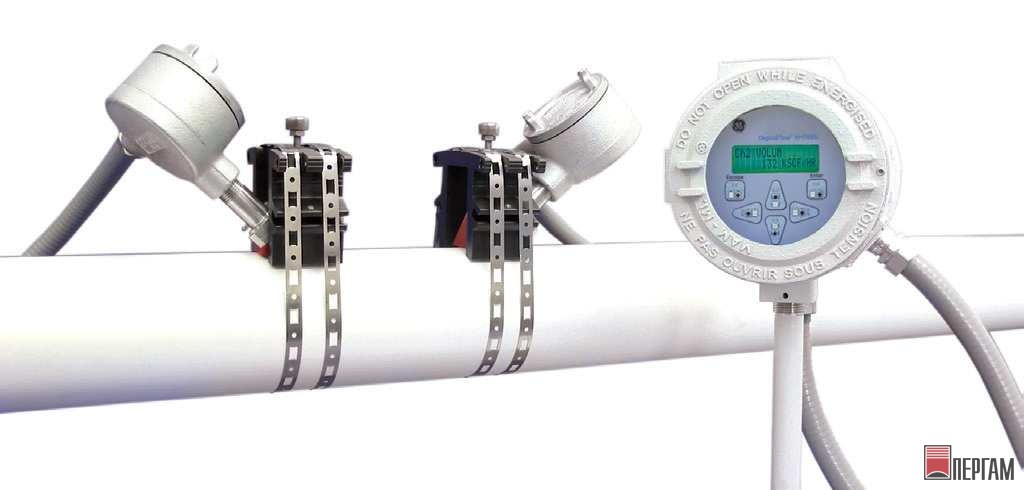

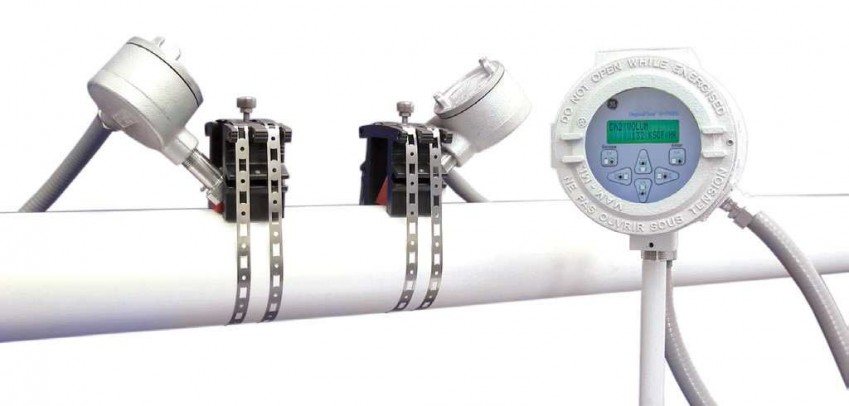

Расходомер DigitalFlow XMT868

Технические характеристики

Конфигурация измерительного преобразователя

Количество каналов

• Стандартное исполнение: 1 канал
• Дополнительно: 2 канала (измерение в двух трубах или 2-х лучевой способ для одной трубы)

Допустимые режимы измерения

• Времяимпульсный

Исполнение корпуса

• Стандартное: алюминий с эпоксидным покрытием NEMA 7/4X; категория взрывобезопасности Div. 1, Class I, Groups C, D; категория пожароопасности EЕxd IIC T6
• Дополнительно: нержавеющая сталь NEMA 7/4X; категория взрывобезопасности Div. 1, Class I, Groups C, D; категория пожароопасности EЕxd IIC T6

Размеры и вес

• Стандартное исполнение: 4,5 кг; 208×168 мм (высота×диаметр)
• Дополнительно:13,6 кг; 208×168 мм (высота×диаметр)

Относительная погрешность измерения скорости потока

• Трубы с внутренним диаметром > 150 мм (6"):
• Скорость > 0,3 м/с: 1 % обычная; до ± 0,5% с калибровкой (см. примечание) Скорость ≤ 0,3 м/с: 0,01 м/с (см. примечание)
• Трубы с внутренним диаметром ≤ 150 мм (6"):
• Скорость > 0,3 м/с: ± 2% обычная (см. примечание)
• Скорость ≤ 0,3 м/с: 0,05 м/с обычная (см. примечание)

Примечание: Приведенные характеристики справедливы для полностью развитого профиля потока. Погрешность измерения в обоих режимах зависит от размера труб.

Пределы измерения

• От -12,2 до 12,2 м/с

Динамический диапазон

• 400:1

Стационарные преобразователи

• ±0,1 % от диапазона

Накладные преобразователи

• От ± 0,1 до 0,3 % от диапазона

Погрешность измерения энергии определяется точностью измерения расхода и температуры

• 1 % - типичное значение для систем с калибровкой

Тип жидкости

• Акустически проводящие жидкости: большинство чистых жидкостей, а также целый ряд жидкостей, содержащих твердые включения и газовые пузырьки. Максимальное количество включений в жидкости при измерении расхода, зависит от типа применяемого преобразователя, частоты зондирования, длины траектории ультразвукового луча и конфигурации измерительного участка

Питание

• Стандартное: от 100 до 130 В или от 200 до 240 В переменного тока, 50/60 Гц, ± 10 %
• Дополнительно: от 12 до 28 В постоянного тока, ± 5 %

Потребляемая мощность

• 20 Ватт максимум

Рабочая температура

• От -10 до 60 °С

Температура хранения

• От -55 до 75 °С

Измерение расхода

• Времяимпульсный режим с использованием накладных или стационарных ультразвуковых преобразователей

Измерение энергии

• При определении энергии теплового потока используйте плату аналоговых преобразователей для ввода сигнала от датчиков температуры или плату для термометров сопротивления для их прямого подключения

Цифровой дисплей

• Дополнительный дисплей 2 строки × 16 знаков на жидких кристаллах с подсветкой; программируется для отображения последовательно до 4 измеряемых параметров

Запись данных

• Дополнительная карта памяти 512 кВ (расширение до 2 МВ) с разъемом для стандартной PCMCIA карты для дальнейшего расширения памяти и загрузки данных

Аналоговые входы

• 2 изолированных токовых входа 4-20 мА с питанием 24 В постоянного тока по токовой петле

Входы для термометров сопротивления

• 2 или 4 изолированных входа с 3-х проводной схемой подключения термометров сопротивления, пределы измерения от -100 до 350 °С, градуировка 100 Ом Pt

Аналоговый выходы

• Стандартные: 2 изолированных токовых выхода 0/4-20 мА, максимальная нагрузка 600 Ом
• Дополнительно: 2 изолированных токовых выхода 0/4-20 мА, максимальная нагрузка 1000 Ом

Цифровой выход

• Стандартный: последовательный порт RS232 для принтера, терминала или РС
• Дополнительно: RS485 (многопользовательский интерфейс)

Единицы выходных сигналов

• Скорость в метрах в секунду (m/s) или футах в секунду (ft/s)

Объемный расход

• Кубические футы (ft3) в секунду, минуту, час
• Кубические метры (m3) в секунду, минуту, час или сутки
• Галлоны (gal) в секунду, минуту, час
• Литры (L) в секунду, минуту, час
• Акр-дюймы в секунду, минуту, час или сутки
• Акр-футы в секунду, минуту, час или сутки
• Баррели в секунду, минуту, час
• Миллионы галлонов в сутки
• Мегалитры в час или сутки
