Расходомер нефтепродуктов Sentinel LCT4

Высокоточный ультразвуковой расходомер для учёта расхода нефти и нефтепродуктов
Артикул: 22384
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Сертификат Госреестр СИ РК
№ 40084-08

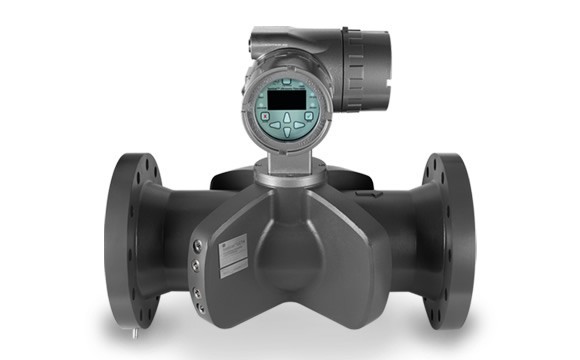

Расходомер нефтепродуктов Sentinel LCT4
описание в pdf

Ультразвуковой расходомер счётчик для нефти и нефтепродуктов

Sentinel LCT4 - новый продукт в линейке ультразвуковых расходомеров жидкости от компании Panametrics. Разработан специально для высокоточного измерения расхода сырой нефти и других жидких нефтепродуктов. Позволяет получить достоверные результаты расхода нефтепродуктов, соответствует жестким требованиям стандарта OIML R117-1 и Главы 5.8. API MPMS.

В модели расходомера-счётчика LCT4 были усовершенствованы характеристики достоверности предыдущей модели, Sentinel LCT, которые теперь воплощены в изящном, компактном корпусе расходомера со встроенными кабелями. Буферы и распределительные коробки отсутствуют. В приборе реализованы все преимущества ультразвуковой технологии измерения, а именно:

  • Исключена необходимость периодической калибровки
  • Исключена потеря давления
  • Отсутствуют ограничения, связанные с трубой
  • Отсутствуют подвижные компоненты и фильтры

Настоящий мультивязкостный расходомер

В расходомере LCT4 реализован ряд алгоритмов собственной разработки для уменьшения воздействия эффекта вязкости, что делает модель полностью невосприимчивой к вязкости. При изменении вязкости не требуется дополнительной проливки или смены настроек. При измерении различных степеней вязкости посредством одной градуированной кривой степень погрешности расходомера остается неизменной.

Области применения

  • Измерение при передачи нефти потребителю
  • Измерение при распределении жидкостей
  • Определение утечек в трубопроводах
  • Сырая нефть и жидкие нефтепродукты
  • Любая жидкая среда, требующая высокой точности измерений

Калибровка

Калибровка LCT4 в лабораторных условиях производится, в зависимости от последующего применения устройства, с использованием либо одной среды, либо нескольких. Каждый расходомер калибруется в соответствии с международным стандартом OIML R117-1. По запросу может быть предоставлена специальная калибровка.

При замене передатчиков или электронных компонентов перекалибровка не требуется. Это было доказано путем проведения независимых испытаний NMI в рамках сертификации OIML.

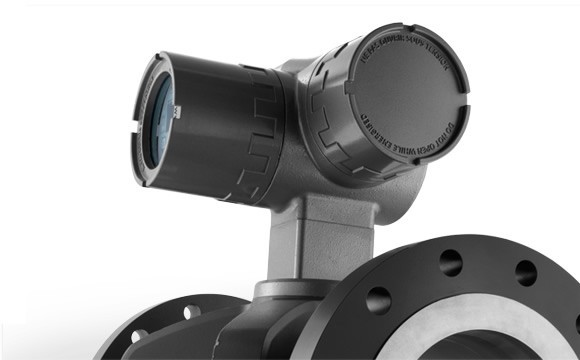

Усовершенствованная электроника

В состав электроники Sentinel LCT4 входят цифровые процессоры сигналов, представляющие собой воплощение значительной мощности внутри простого корпуса. В стандартной комплектации доступно несколько входов и выходов наряду с каналами связи MODBUS и HART. Электроника является неотъемлемой частью корпуса измерительного участка в рамках одного блока, но также может быть установлена удаленно при помощи адаптера и кабеля. Местное программирование и доступ для проведения диагностики обеспечиваются при помощи магнитной индукции, с тем чтобы сохранить целостность опасной зоны. Соединения USB и RS232 предоставлены для соединения с программным обеспечением Panaview.

Диагностика при помощи ПО Panaview

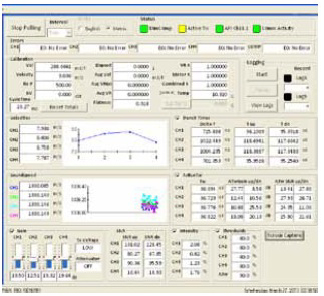

Программное обеспечение Panaview упрощает передачу данных между устройством Sentinel LCT4 и ПК. Это программное обеспечение не только предоставляет данные по расходу в реальном времени, но и дает возможность отслеживать архивные данных диагностики и ознакомиться с полным контрольным журналом конфигурации. На рисунке ниже представлен вид окна мастера диагностики.

Вес полностью собранного устройства в сухом состоянии

Номинальный диаметр емкости

Брит. ед. [фунты]

Метр. ед. [кг]

150#

300#

600#

150#

300#

600#

3 дюйма

156

170

173

71

77

78

4 дюйма

180

200

224

82

91

102

6 дюйма

239

286

346

108

130

157

8 дюйма

334

398

497

151

181

225

10 дюйма

421

512

694

191

232

315

12 дюйма

582

704

896

264

320

407

14 дюйма

746

925

1077

339

420

488

16 дюймов

978

1200

1469

444

545

666

24 дюйма

2112

2660

3202

958

1207

1453

Диапазоны значений расхода

Скорость

Объемный 2 3

Номинальный размер

Vмин

Vмакс

Vмин

Vмакс

Qмин

Qмакс

Qмин

Qмакс

Qмин

Qмакс

дюймов

мм

фут/с

фут/с

м/с

м/с

м3/ч

м3/ч

гал/м

гал/м

барр/ч

барр/ч

3

75

1

40

0,3

12,2

5

209

23

922

33

1317

4

100

1

40

0,3

12,2

9

360

40

1587

57

2268

6

150

1

40

0,3

12,2

20

818

90

3602

129

5147

8

200

1

40

0,3

12,2

35

1417

156

6237

223

8913

10

250

1

40

0,3

12,2

56

2233

246

9831

351

14049

12

300

1

40

0,3

12,2

80

3203

353

14100

504

20150

14

350

1

40

0,3

12,2

98

3905

430

17191

614

24566

16

400

1

40

0,3

12,2

129

5172

569

22772

814

32542

18

450

1

40

0,3

12,2

165

6618

728

29137

1041

41637

20

500

1

40

0,3

12,2

206

8241

907

36285

1296

51852

24

600

1

40

0,3

12,2

301

12022

1323

52932

1891

75639

  1. На основе номинального внутреннего диаметра sch 40S/STD
  2. Данные значения расхода дают понятие об измерительных возможностях изделия.
  3. Применение OIML R117 ограничивается диапазонами, указанными в сертификате.

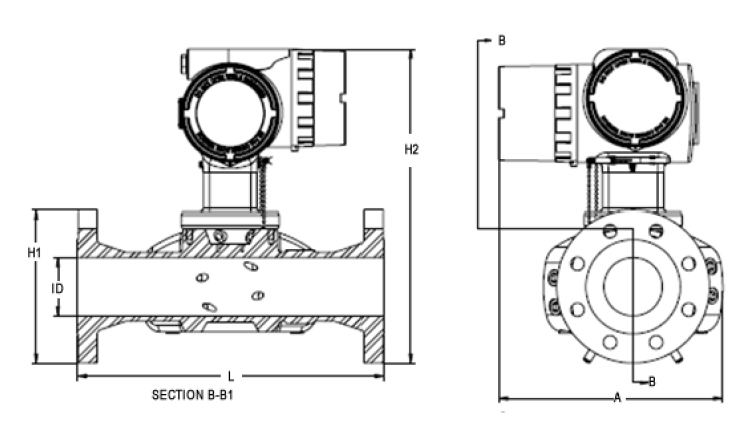

Узел измерительной ячейки для Sentinel LCT 4 с трубами 3" и 4"

СЕЧЕНИЕ B-B1

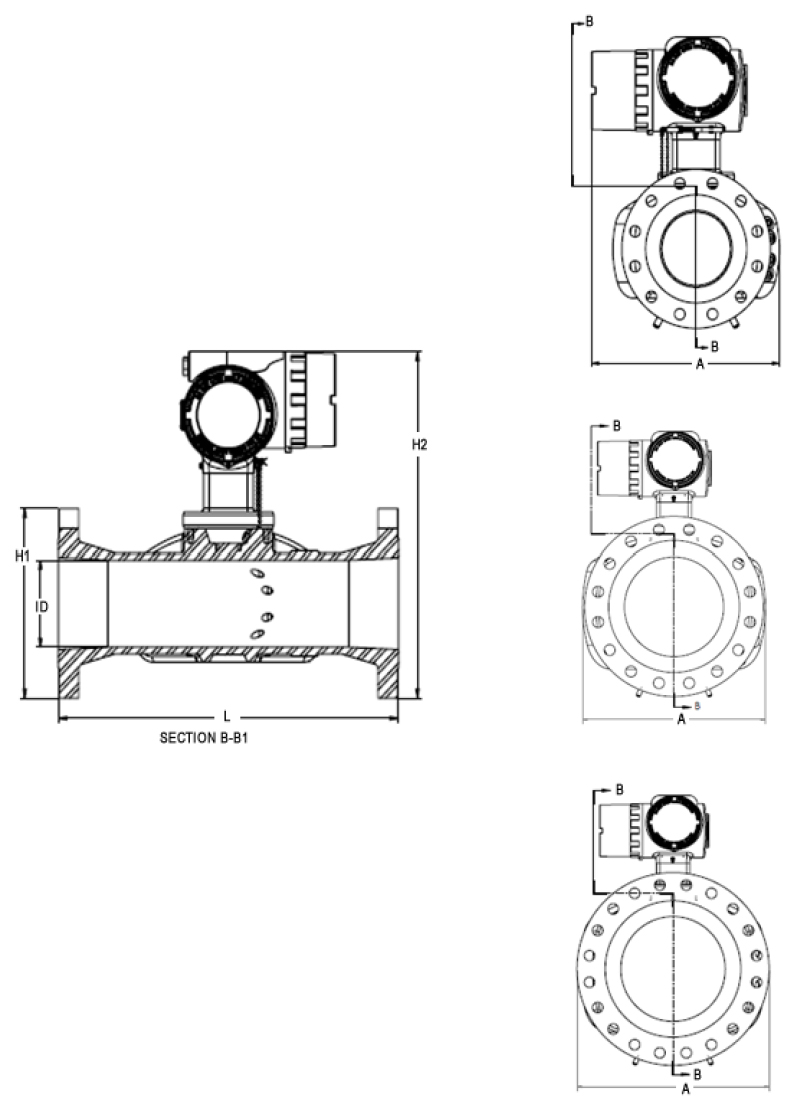

Узел измерительной ячейки для Sentinel LCT4 с трубами 6" до фланца класса L диаметром 2 (дюймы)

Габариты измерительной ячейки

В Британских единицах (округл.)

В Метрических единицах (округл.)

Диаметр (в дюймах)

Класс фланца

L (дюймы)

H2 (дюймы)

A (дюймы)

L (мм)

H2 (мм)

A (мм)

150#

20

19

13,82

508

480

351

3

300#

20

20

13,82

508

490

351

600#

20

20

13,82

508

490

351

150#

20

21

14,82

508

508

376

4

300#

20

21

14,82

508

521

376

600#

20

21

14,82

508

530

376

150#

22

23

15,97

559

563

406

6

300#

24

23

15,97

610

582

406

600#

26

24

15,97

660

601

406

150#

26

25

16,86

660

621

428

8

300#

28

26

16,86

711

640

428

600#

30

26

16,86

762

659

436

150#

28

27

19,14

711

675

486

10

300#

30

28

19,14

762

694

486

600#

32

29

20,00

813

726

508

150#

30

29

20,97

762

732

533

12

300#

32

30

20,97

813

751

533

600#

36

31

22,00

914

770

559

150#

36

32

22,39

914

792

567

14

300#

38

33

23,00

965

818

584

600#

40

33

23,75

1016

828

603

150#

38

35

23,88

965

882

605

16

300#

40

36

25,50

1016

908

648

600#

42

37

27,00

1067

927

686

150#

38

38

26,56

965

945

675

18

300#

40

39

28,00

1016

983

711

600#

44

41

29,25

1118

1037

743

150#

46

39

28,88

1168

983

734

20

300#

48

41

30,50

1219

1021

775

600#

50

43

32,00

1270

1078

813

150#

48

43

32,38

1219

1088

822

24

300#

50

45

36,00

1270

1138

914

600#

52

46

37,00

1321

1151

940

Технические характеристики Расходомер нефтепродуктов Sentinel LCT4

Технические характеристики

Эксплуатация и производительность

Типы жидкостей
Жидкие углеводороды, сырая нефть и очищенные нефтепродукты, прочие жидкости

Линейность
± 0,15% измеренного объема для расхода от 1 до 33 фут/с (от 0,3 до 10 м/с)

Повторяемость
0,02%

Неопределенность
± 0,027% в соответствии с API MPMS 5.8

Пределы вязкости
от 0 до 660 cSt

Диапазон Рейнольдса
> Re 10,000, в случае более низких значений свяжитесь с производителем

Рабочая температура:
от -40°до +140°C (от -40° до +248°F) стандарт

Температура окружающей среды
от -40° до +60°C (-40° до 140°F)

Температура хранения
от -40° до +85°C (-40° до +176°F)

Материалы корпуса расходомера

  • Углеродистая сталь марки SA216 Gr. WCB (углеродистая сталь)
  • Низкотемпературная углеродистая сталь марки SA352 Gr. LCB (Низкотемпературная углеродистая сталь)
  • Нержавеющая сталь марки SA351 Gr. CF8 (304SS)
  • Нержавеющая сталь марки SA351 Gr CF8M (316SS)

Размеры трубопроводов
от 3 до 24 дюймов

Классы фланцев

  • 150 #
  • 300 #
  • 600 #

Сортамент труб

  • 40/40S • 80/80S • 10S
  • STD • XS • Прочие доступны по запросу

Соответствие стандартам качества и безопасности оборудования, работающего под давлением (PED)

  • PED Cat II, категория B + C1


Требования по установке = мин 10D вверх по потоку при установленном струевыпрямителе, 5D вниз по потоку

Электронные компоненты

Материал корпуса датчика
Алюминий с эпоксидным покрытием
Нержавеющая сталь марки A351, Gr 316/316L (по выбору)

Защита от воздействия окружающей среды
IP66

Источник питания

  • от 100 до 240 В пер. тока
  • от 12 до 32 В пост. Тока

Энергопотребление
7 Вт

Дисплей
Графический ЖК дисплей с регулируемой контрастностью и разрешением 128 x 64 пикселей

Выходы

  • • Два изолированных частотных/импульсных выхода
  • • Два сигнальных реле
  • • Один выход 4/20 мА с HART®-протоколом

Входы

  • Два входа 4/20 мА и один вход на 100 Ом термометра сопротивления для измерения температуры, давления и плотности (опция).
  • Три входа 4/20 мА для измерения температуры, давления и плотности (опция).

Цифровые интерфейсы

  • по протоколу HART® через выход 4/20 мА
  • по протоколу PanaLink через RS232/485/USB
  • удаленное оконечное устройство типа Modbus через RS232/485

Функциональность сумматора потока
Встроенный сумматор потока с полноценными объемными поправками давления и температуры в соответствии со стандартами API 11.1

Сертификация взрывоопасных зон

  • США/Канада: Класс I, Подраздел 1, Группы B, C и D
  • Европа: ATEX II 2 G Ex de IIC (Ex d IIC в качестве опции)
  • IEC Ex: Ex d IIB+H2 (Ex de в качестве опции)

Соответствие стандартам качества и безопасности ЕС
2004/108/EC EMC директива 2006/95/EC LVD

Одобрения производительности при передаче нефти потребителю
Класс точности 0.3 по OIML R117; Сертификат NMI TC7595 Национальные одобрения для разных государств доступны по запросу.
