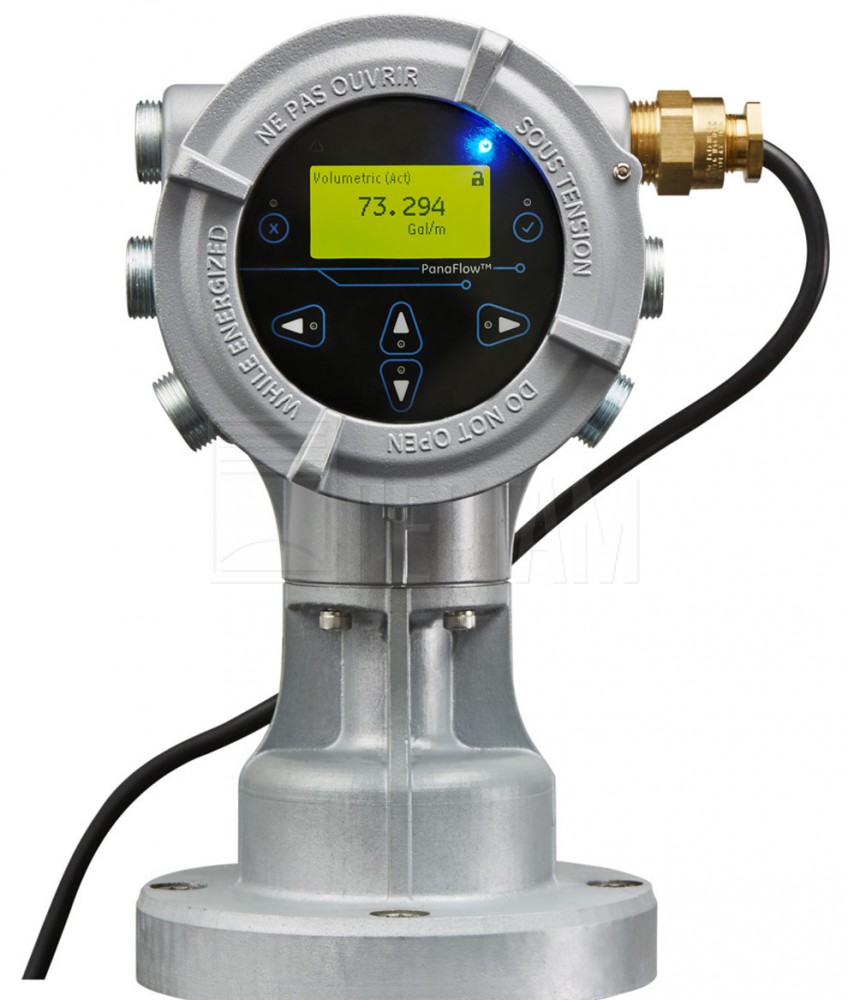

Расходомер PanaFlow XMT1000
12 месяцев
№ 71007-18
Ультразвуковой расходомер-счётчик объёма и расхода жидкости
Расходомер-счётчик жидкости PanaFlow XMT1000 от Panametrics предназначен для измерений объёмного расхода и объёма жидкости. XMT1000 представляет собой новый, экономичный ультразвуковой преобразователь расхода, разработанный на основе знаний и опыта компании Panametrics и результатов многолетней надёжной работы его предшественника XMT868i. Этот преобразователь предоставляет собой надёжный расходомер для локальной или дистанционной установки, сертифицирован для эксплуатации в опасных зонах, он совместил в себе самые современные возможности измерения расхода. Он выводит измерения расхода на новый качественный уровень, предлагая более высокую точность, конфигурируемые входы и выходы, а также возможность использовать несколько каналов измерения ультразвукового датчика.
Измеряет массовый расход жидкости с высокой звукопроводимостью, в т. ч. большинство чистых жидкостей и многие жидкости, содержащие механические примеси или пузырьки газа Максимальный коэффициент пустот зависит от датчика, несущей частоты запроса, длины акустического пути и конфигурации трубопровода. Можно использовать все типы врезных и накладных датчиков для применения в жидкой среде. Измеряются: объёмный расход, массовый расход, скорость потока и полный расход жидкостей. Погрешность измерения расхода (скорость): До ±0,3 % от показаний (достигается при поставке с интегрированной системой измерения расхода и проведении калибровки). Погрешность зависит от размеров трубопровода, типа установки и количества линий измерения. Рабочая температура: от -40 °C до +60 °C.
Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времени прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 по потоку и против потока пропорциональна объемному расходу жидкости.
Измерения расхода жидкости для широкого диапазона областей применений
- Напитки
- Сырая нефть
- Смазочное масло
- Дизельное топливо
- Растворители
- Сжиженный природный газ (СПГ)
- Вода и сточные воды
- Дистиллированная вода
- Горячая/холодная вода
- Химические реагенты
- Жидкие углеводороды
Бесконтактное, надёжное и точное измерение расхода
PanaFlow XMT1000 принадлежит к большой линейке проверенных на практике ультразвуковых расходомеров компании Panametrics. Он имеет все преимущества ультразвуковых расходомеров: в нем отсутствуют подверженные износу подвижные компоненты, отсутствуют фильтры и сетчатые фильтры, он не требует технического обслуживания, в нем исключены потери давления, отсутствует дрейф показаний и не требуется периодическая калибровка.
Его встроенный цифровой сигнальный процессор (ЦСП) обеспечивает процедуры кодирования собственного цифрового сигнала и корреляционного обнаружения, автоматическую адаптацию к изменяющимся свойствам жидкости, а также динамично сконфигурированное системное программное обеспечение для упрощения программирования.
Возможности XMT1000:
- Повышенная точность, равная 0,3 % показаний;
- Одно-, двух- или трехканальная версия;
- Четыре конфигурируемых входа/выхода для аналоговой и цифровой связи;
- Пригоден для широкого диапазона материалов и размеров трубопроводов.
Улучшенные возможности программирования

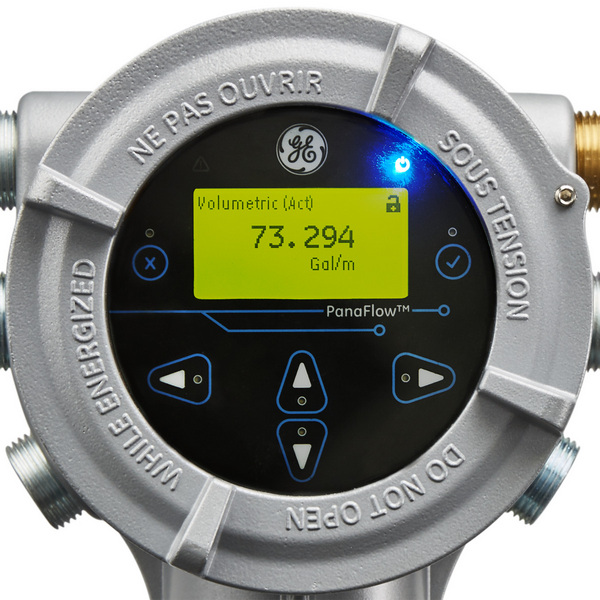

XMT1000 оборудован шестикнопочной панелью с магнитной клавиатурой, позволяющей безопасно осуществлять программирование и диагностическую проверку в опасных (согласно классификации) зонах. Не нужно тратить время и средства на то, чтобы получить разрешение на использование ПК для его программирования, не нужно искать дополнительного свободного программиста. Просто прикоснитесь магнитным стержнем к стеклянной поверхности XMT1000, чтобы изменить настройки необходимого параметра.
Если вы предпочитаете использовать интерфейс вашего ПК, PanaFlow XMT1000 может быть подключен к MODBUS RS485, что дает полный доступ к диагностике и программированию расходомера с помощью ПО Vitality™. Vitality также обеспечивает непрерывную регистрацию данных по 26 загруженным параметрам для каждой из возможных 10 000 точек.
Многоканальные измерения снижают затраты и увеличивают производительность
Для гибкости измерений можно задать одноканальную, двухканальную или трехканальную - выбрать один, два или три канала измерения ультразвукового преобразователя. Один канал обеспечивает экономичное измерение, использование нескольких каналов позволяет повысить точность и воспроизводимость измерений расхода, а также ввести дублирование каналов.
Автоматическая адаптация к изменяющимся свойствам жидкости

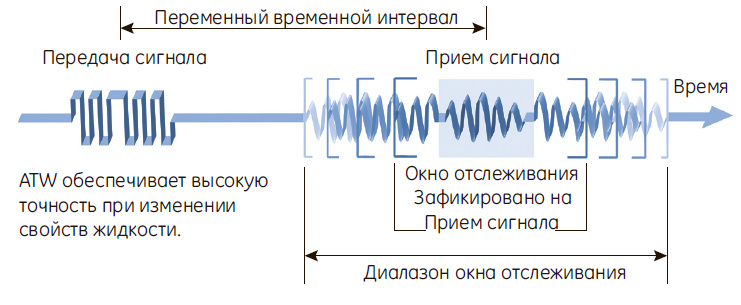

Уникальная функция автоматического отслеживания Automatic Tracking Window™ (ATW™), установленная по умолчанию на всех электронных блоках PanaFlow XMT1000, обеспечивает высокую точность измерений расхода даже при неизвестных или изменяющихся свойствах жидкости. При каждом изменении скорости распространения звука в жидкости ATW в динамическом режиме отправляет сигнал на окно приемника. Эта мощная функция позволяет измерять расход даже при неизвестной или изменяющейся скорости распространения звука в жидкости.
Электронный блок расходомера PanaFlow XMT1000 использует времяимпульсный метод измерения расхода

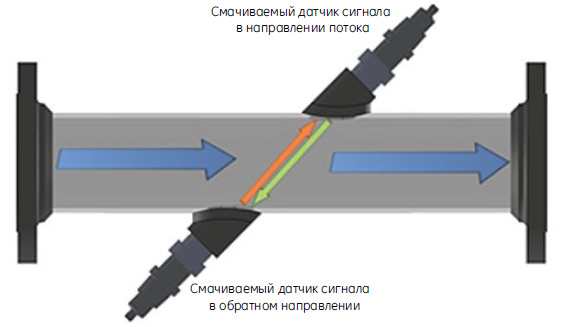

При использовании времяимпульсного метода измерения расхода два датчика используются в качестве генераторов и приёмников ультразвукового сигнала. После монтажа на трубопроводе между ними устанавливается акустическая связь. Каждый датчик используется в качестве передатчика (генерирует определенное количество акустических импульсов), а затем в качестве приёмника такого же количества импульсов. Время между передачей и приёмом ультразвуковых сигналов измеряется в обоих направлениях. При отсутствии потока жидкости в трубе время прохождения сигнала в одном направлении равно времени прохождения сигнала в другом направлении. При наличии потока жидкости время прохождения сигнала в направлении потока меньше времени прохождения сигнала в направлении, обратном направлению потока. Разность времен прохождения сигнала по потоку и против потока пропорциональна скорости потока, а знак этой величины обозначает направление потока.
Врезные датчики
Расходомер XMT1000 может использоваться с различными врезными системами измерения, включая систему PanaFlow. Система PanaFlow предлагает полностью интегрированную систему измерения расхода, включающую электронные компоненты XMT1000, измерительную ячейку и датчики, что упрощает ее установку.
PanaFlow XMT1000 может использоваться с другими системами PanaFlow, конфигурироваться как пользовательская система измерения расхода с врезными датчиками, отвечающая требованиям специальных областей применения.
