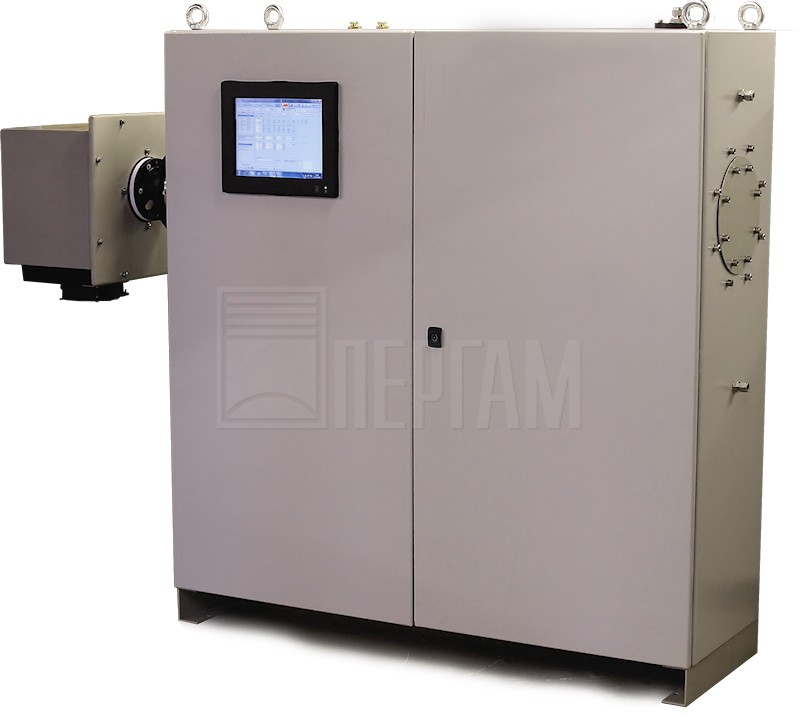

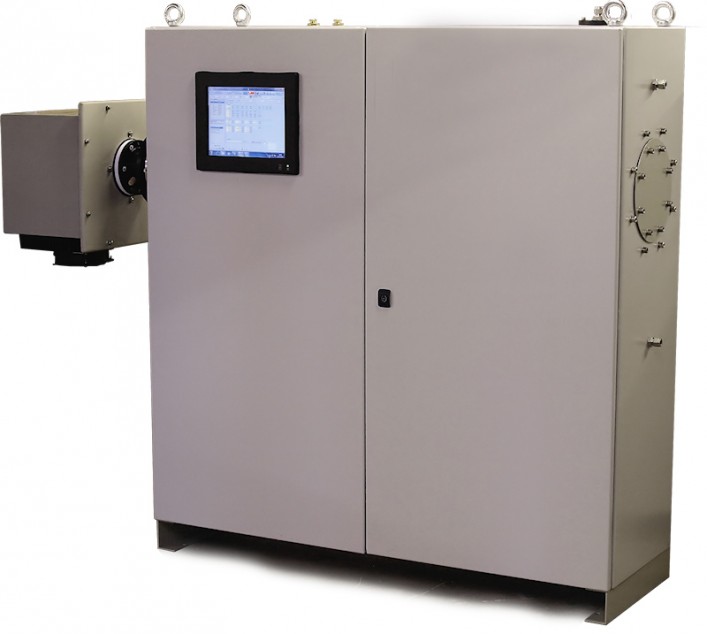

Газоанализатор для контроля вредных выбросов в атмосферу
Многоканальный инфракрасный (ИК) газоанализатор ГАСК4000E с отбором горячей пробы – это испытанный в промышленности прибор для непрерывного контроля процессов и мониторинга выбросов в сложных условиях применения. Он специально разработан с учетом широкого спектра различных практических задач. Применяется именно там, где температура дымовых газов очень высокая, низкая или газ находится в состоянии насыщения. Позволяет снизить вредные выбросы в атмосферу за счёт непрерывного мониторинга.
Особенности
- Одно- и многоканальный ИК газоанализатор.
- Аналоговый выход, релейные выходы и последовательный выход RS485.
- Автоматическое приведение к стандартным условиям, используя встроенные датчики.
- Дополнительный датчик кислорода для приведения к мг/Нм3.
- Автоматическая поверка, используя баллоны с ПГС.
- Применим для малых и больших труб.
- Применение в условиях высоких температур.
- Дополнительный встроенный монитор для локального отображения информации.
- Мощное ПО для представления данных.
- Множество зондов для любого применения.
- Отчетность в соответствии с EN14181 QAL3.
- Простота установки.
Типичные области применения
- Мониторинг выбросов
- Процессы горения
- Газовые турбины
- Крематории
- Паровые котлы до 50 МВт
- Термические окислители
- Сжигание туш животных
- Котлы на биотопливе
- Дизельные установки
- Дымовые трубы небольшого диаметра
- Применение в условиях высоких температур
- Мониторинг силосных башен
- Покрытие гравием дорог
- Производство цемента
- Отходящие газы доменных печей
- Мониторинг свалок.
Большинство традиционных газоаналитических систем требуют перед анализом очистки и осушки пробы газа до очень высокого уровня. Это неизбежно приводит к увеличению затрат на техническое обслуживание. Здесь такая тщательная подготовка пробы не требуется, поскольку газоанализатор создаёт условия, максимально соответствующие условиям в трубе, внутри камеры с регулируемой температурой в отдельно стоящем шкафу. Условия, соответствующие процессу, получают, используя систему горячего отбора пробы газа, которая имеет возможность обратной продувки воздухом в случае процессов с чрезмерно высоким содержанием пыли. После отбора пробы, она просто охлаждается (или нагревается), а затем транспортируется по нагретой линии для пробы без дальнейшей подготовки для измерения многоканальным газоанализатором, расположенного в этом же шкафу.
Газоанализатор оснащён функцией автоматической поверки и установки точки калибровки нуля, используя чистый, сухой сжатый воздух или азот. Когда требуется независимая поверка верхнего предела, прямо в измерительную камеру могут быть введены газы с известной концентрацией из баллонов. Газоанализатор позволяет одновременно измерять газы: CO, NO, NO2, NOx, SO2, CH4, HCL, N2O, CO2, H2O и O2, а с интегрированными датчиками температуры и давления возможен расчет данных, приведённых к нормальным условиям, т.е. в мг/Нм3. Этот газоанализатор может быть легко встроен в систему мониторинга одновременно с подачей сигналов о содержании пыли, расходе и концентрации кислорода для получения полного комплекса мониторинга выбросов, удовлетворяющего самым жестким требованиям современных нормативов.
Технические характеристики Газоанализатор ГАСК4000Е
Технические характеристики
Сенсорный модуль
Типы газов |
Доступны одно и многокомпонентные измерения: |
|
Единицы измерения |
ppm, мг/Нм3, мг/м3, % |
|
Время отклика |
Менее 200 секунд (при ступенчатом изменении T90) |
|
Температура газа |
От температуры ниже точки росы до 1300°C |
|
Калибровка |
Автоматическая и ручная проверка нуля/верхнего предела |
|
Измеряемые газы |
CO, NO, NO2, NOx, SO2, HCL, CH4 |
CO2, H2O |
Макс. диапазон измерения |
0 – 6000 ppm, более высокие диапазоны по требованию |
0 – 25% |
Погрешность |
+/- 2 ppm или 2% от диапазона |
0.5% или 2% от диапазона |
Разрешение |
+/- 1 ppm |
0.1% |
Дрейф нуля и верхнего предела |
+/- 2 ppm или 2% от диапазона в месяц |
0.5% или 2% от диапазона |
Линейность |
+/- 2% от диапазона |
2% от диапазона |
Воспроизводимость |
+/- 5 ppm или 1% от диапазона |
0.3% или 1% от диапазона |
Окружающая температура |
От -20°C до +50°C |
|
Конструкция |
Корпус из алюминия с коррозионностойким эпоксидным покрытием, герметичность IP66 |
Соответствие стандартам
ЭМС |
Соответствие директиве 89/336/EEC |
Директива о низком напряжении |
Соответствие директиве 73/23/EEC |
Шкаф газоанализатора
Аналоговые выходы |
Токовые выходы 4-20 мА для канала каждого газа, изолированные, нагрузка 500 Ω макс. |
Логические выходы |
До 8 x SPCO-контактов без напряжения, 50 В, 1 A макс., для сигнализации |
Входы |
4 x 4-20 мА стандартное исполнение (до 8 входов суммарно – дополнительно) |
Передача данных |
RS232 / RS485 (протокол modbus) |
Конструкция |
Малоуглеродистая сталь с порошковым покрытием, степень защиты IP 55 |
Окружающая температура |
От -20°C до +50°C |
Источник электропитания |
180 – 264 В перемен. тока при мин. 3000 Вт (с дополнительной линией пробы + 66 Вт/м) |
Осушитель воздуха |
Мин. расход 20 л/мин при 6 бар |
Опции
Нагреваемая линия пробы газа
Двухконтурная |
Проба + линии ПГС для верхнего предела, авторегулировка нагрева до 180°C, питание от сети |
Зонд
Стандартный зонд |
SP180-H, <2 г/м3 – пылевая нагрузка, без обратной продувки (дополнительные фильтры для более высоких пылевых нагрузок) |
Стандартный зонд с обратной продувкой |
SP2200-H, <2 г/м3 – пылевая нагрузка, обратная продувка (дополнительные фильтры для более высоких пылевых нагрузок) |
Измерение температуры дымовых газов
Термопара градуировки К |
Доступные опции: 0 – 300°C / 0 – 600°C |
Представление данных
Программа CODEL SmartCEM |
Через 15 дюймовый сенсорный экран интегрированного планшетного ПК или внешний ПК |
