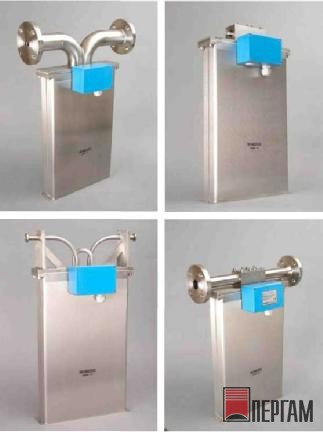

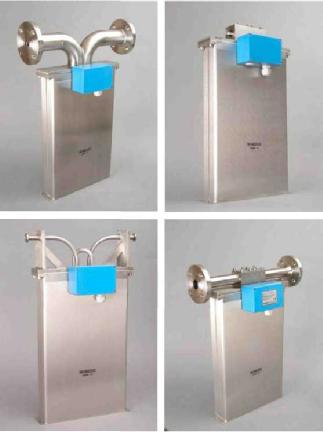

RHM 12 может измерять расходы до 100 кг/мин с температурами выше 400 °C и давлениями до 290 бар. Эта модель, являющаяся действительно универсальным решением, изготовлена Rheonik, экспертами по измерителям массового расхода.

Обладая типовым диапазоном расхода (до 100 кг/мин) и широким рядом вариантов, RHM 12 подходит для многих приложений. Это особенно справедливо для применения при отгрузке партиями/заполнении, где этот измеритель удовлетворит ваши требования. Как и все другие измерители Rheonik, эта модель основана на патентованной конструкции в форме омеги с увеличен- ным отношением сигнал-шум. Эта уникальная конструкция, которая предлагает превос- ходную работу и надежность, привлекла множество клиен- тов во всем мире. В отличие от других изготовителей, Rheonik использует патентованную колебательную систему в форме Омеги с торсионным стержнем и стабилизирующи- ми планками, что в результате дает высокоточные измере- ния, которые не зависят от давления, даже при очень низ- ких расходах. Измеритель имеет также чрезвычайно хоро- шую сходимость и высокую стабильность для применения в критических условиях.

Применение

Подходит фактически для любого применения с измере- ниями массового расхода:

Перекачка партиями
Дозирование
Общий контроль расхода
Нагнетание
Заполнение

Особенности

Отличительными особенностями являются:

Подходит для давления до 290 бар
Номинальные диапазоны измерений от 1 кг/мин до 100 кг/мин
Точность лучше чем 0.1%
Сходимость лучше чем 0.05%
Оптимизированное решение для эксплуатации при пе- рекачке партиями
Сверхкомпактная конструкция с минимально требуемым пристранством для.

Преимущества

Нет влияния давления - нет снижения точности из-за изменений давления, вследствие применения патенто- ванной формы омеги
Патентованная конструкция торсионной колебательной системы обеспечивает самый длительный срок службы и повышенную безопасность (низкое напряжение в сварных швах и увеличенная толщина стенки, повы- шающая устойчивость к абразивному воздействию)
Нет движущихся частей - фактически не требует об- служивания
Сменный узел подключения
EEx сертификаты

Технические характеристики Rheonik RHM 12

Характеристики

Температурный диапазон

Модели NT от -20 до +120 °C (от -4 до +248 °F)
Модели ET1 от -200 до +50 °C (от -328 до +122 °F)
Модели ET2 от -45 до +210 °C (от -49 до +410 °F)
Модели HT от 0 до +350 °C (от +32 до +662 °F)
Модели VHT от 0 до +400 °C (от +32 до +752 °F)

Электрическое подключение

Клеммная коробка / алюминий с покрытием (стандарт) IP 65 (Nema 4X)
Клеммная коробка из нержавеющей стали по запросу IP 65
Кабельный ввод M25 x 1.5 (½" и ¾" NPT дополнительно)
Максимальная длина кабеля между RHM и RHE: 100 м (330 футов) 200 м (660 футов) только с разрешения изготовителя

Корпус

Нержавеющая сталь: 1.4301 / SS 304
Класс защиты: IP 65 (Nema 4X) - более высокий по запросу -

Материал частей, находящихся в контакте с жидкостью

1.4571 / SS 316Ti (стандарт)
1.4539 / SS 904L по запросу
Hastelloy C22 по запросу
Тантал по запросу
Прочие материалы по запросу

Диапазон давления

190 бар при 120 °C (2755 psi @ 248 °F)
Дополнительно версии для высоких давлений 290 бар при 120 °C (4205 psi @ 248 °F)

Соответствие стандартам

ATEX (CESI 02 ATEX 053 X): Ex II 1 G, EEx ia IIС Т6-Т1
CSA (220705) Class I, Div 1 and 2, Groups А, В, С and D;Type 3
Соответствует требованиям, предъявляемым к обору- дованию, применяемому для откачки по закрытой сис- теме (PTB 1.32-97027224 и NMI TC 3382)
Соответствует требованиям, предъявляемым к обору- дованию, работающему под давлением (PED), соглас- но директиве 97/23/EC
