Промышленный видеоскоп IPLEX GX/GT

Промышленный видеоскоп для визуального неразрушающего контроля
Артикул: 22784
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Сертификат Госреестр СИ РК

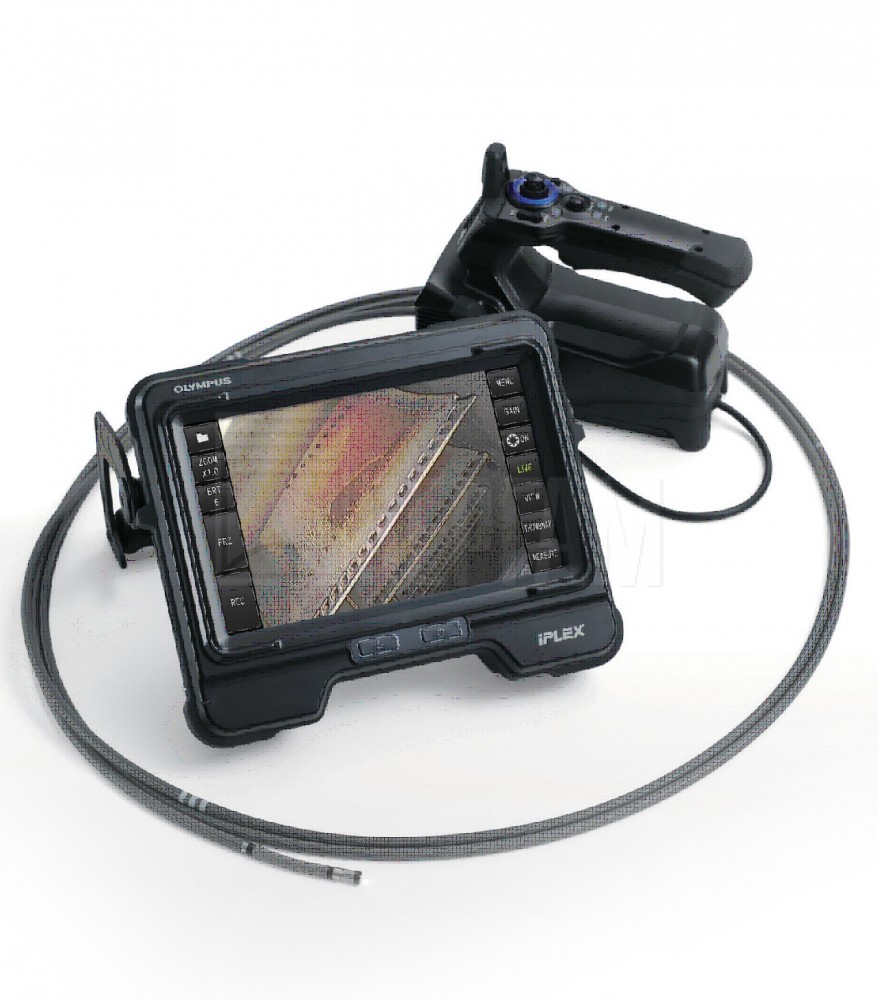

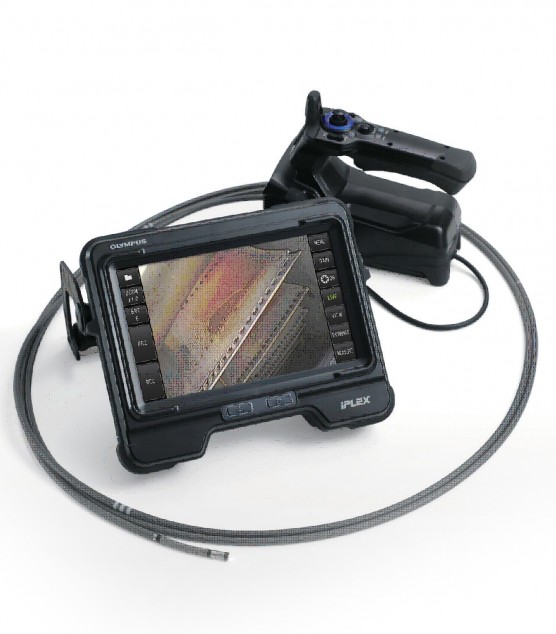

Промышленный видеоскоп Olympus IPLEX GX/GT
Видеоэндоскоп IPLEX GX/GT
описание в pdf

Универсальность и эффективность при выполнении множества различных работ

Видеоскоп IPLEX GX/GT обеспечивает оптимальный баланс гибкости применения, возможности получения высококачественных изображений и простоты эксплуатации с помощью съемных зондов и источников света, а также 8-ми дюймового сенсорного экрана и расширенных функций обработки изображений.

Эффективный инструмент визуального НК

Получайте максимум от вашего видеоскопа

Мощные функции визуального контроля

  • Простой в использовании сенсорный экран и управление с помощью горячих клавиш.
  • Размещайте экран так, как вам удобно.
  • Яркие и четкие изображения с "живым" видео.

Один инструмент для множества работ

  • Возможность перехода с источника белого света на ультрафиолетовый или инфракрасный источник.
  • Съемные зонды различного диаметра и длины.
  • Легкое прикосновение к сенсорному экрану вполне достаточно для управления видеоскопом в сложных окружающих условиях.

Точное движениелегким касанием

Высокочувствительная артикуляция, реализующая технологию TrueFeel, позволяет управлять движением рабочего конца зонда с высокой точностью. Вы можете быстро перейти к требуемой точке контроля и зафиксировать рабочий конец в этом положении путем его блокировки.
Незначительность усилий, прикладываемых к джойстику, помогает минимизировать усталость оператора при длительной работе.

Современные технологии формирования изображений

Яркое освещение

Светодиодный источник освещения видеоскопа IPLEX GX/GT на 30% ярче,
чем у его предшественника (IPLEX RX/RT).

Четкость изображений

Видеоскоп реализует новый алгоритм снижения шума, который облегчает локализацию проблем и дефектов в
темных зонах.

Сглаженное видео при 60 кадр/с

Получение сглаженных видеоизображений при высокой частоте кадров видеоскопа. При записи движущихся объектов вы можете получать четкие видеоизображения без помех.

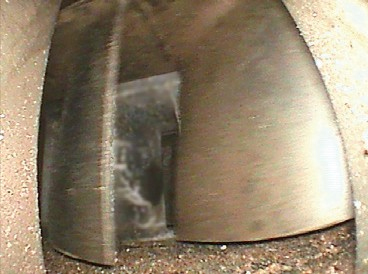

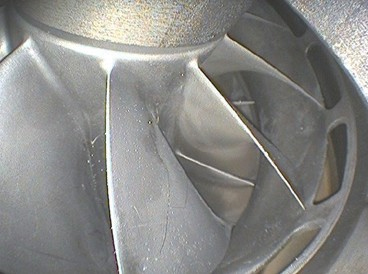

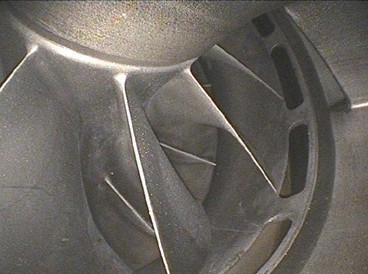

Яркие и резкие изображения

Видеоскоп IPLEX RX/RT (предыдущая модель)



Видеоскоп IPLEX GX/GT

Видеоскоп IPLEX RX/RT (предыдущая модель)

Видеоскоп IPLEX GX/GT



Интеллектуальная видеозапись

Одновременная запись фотоснимков и видеоизображений

С помощью кнопки вы можете получать фотоснимки, не прерывая запись видео.

Закладки

Добавляйте закладки для сохранения времени и быстрого поиска критически важных моментов при просмотре видео.

Автоматическая запись видео*

Исключение потери критически важных видеозаписей обследования. Видеоскоп автоматически производит запись в течение последних 30 минут обследования, даже если вы забыли нажать кнопку записи.

Мощные измерительные функции при визуальном контроле

Видеоскоп имеет функцию скалярных измерений, которая позволяет определять размер объектов, используя прецизионную трехкоординатную систему.

*Доступно только для видеоскопа IPLEX GX и требуется дополнительная карта памяти microSDHC.

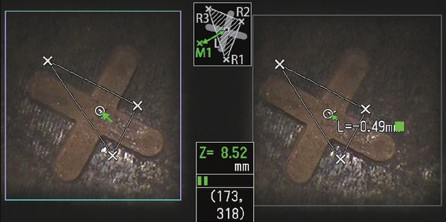

Точка-линия

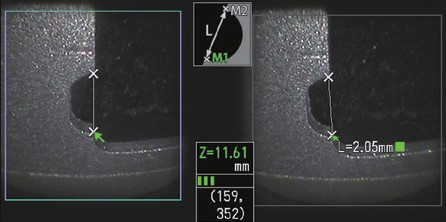

Область/линии

Коллективный онлайн анализ потока изображений при обследовании для быстрого принятия решений

Используя рекомендованный USB-адаптер для беспроводной связи по ЛВС, изображения могут быть переданы коллегам для совместного обсуждения, используя смартфоны или планшеты во время обследования. Помощь других операторов-дефектоскопистов позволяет облегчить диагностику проблем.

Приложение IPLEX Image Share компании Evident доступно в App Store для iOS совместимых устройств

Проверенная прочность

Этот видеоскоп разработан с учетом стандартов IP65 по пыле- и водонепроницаемости, а также – прохождения тестирования по военным стандартам Министерства обороны США для защиты от воздействия следующих факторов:

  • Падения с высоты вплоть до 1.2 метра
  • Вибрации
  • Попадание капель
  • Пыль
  • Высокая влажность
  • Соляной туман
  • Дождь со снегом
  • Электромагнитная обстановка
  • Взрывоопасная атмосфера

Четкая видимость в присутствии масла

Для отвода масла от оптики за счет капиллярного эффекта используются канавки на адаптере для очистки от масла рабочего конца зонда, сохраняя изображения четкими и хорошо видимыми, что позволяет не прерывать обследование для очистки
от масла оптики зонда.

Технические характеристики Видеоэндоскоп IPLEX GX/GT

Технические характеристики

Зонд

Модель №

IV9420G

IV9435G

IV9620G

IV9635G

IV9675G

IV96100G

Вставная трубка

Диаметр зонда

Æ 4.0 мм

Æ 6.0 мм

Длина зонда

2.0 м

3.5 м

2.0 м

3.5 м

7.5 м

10.0 м

Наружная часть

Высокопрочная вольфрамовая оплетка

Гибкость трубки

Равномерно распределенная жёсткость

Коническая трубка с гибкостью, постепенно возрастающей по направлению к дистальному концу

Датчик температуры

2-х ступенчатый индикатор для предупреждения о высокой температуре

Артикуляция

Угол артикуляции вверх/вниз/вправо/влево

130°

150°

120°

110°

Действие артикуляции

Электронная артикуляция конца зонда по технологии TrueFeel / Режим точной регулировки артикуляции с помощью меню сенсорного экрана

Примерный вес

0.99 кг

1.05 кг

1.06 кг

1.17 кг

1.47 кг

1.66 кг

Размеры (ширина x глубина x высота)

97 мм × 188 мм × 158 мм, выступающие части не включены

Освещение

Светодиодное освещение

Базовый блок

Модель №

IPLEX GX

IPLEX GT

Вес (батареей)

1.77 кг

Размеры (ширина x глубина x высота)

241мм × 190 мм × 70 мм, выступающие части не включены

Размеры транспортировочного кейса

375 мм × 525 мм × 243 мм, ручная кладь на большинстве авиалиний

Дисплей

8-дюймовый WVGA ЖК-дисплей для дневного освещения с сенсорным экраном емкостного типа, 5-ступенчатая подсветка

Источник питания

От сети перемен. тока

От 100 до 240 В, 50/60 Гц (с поставляемым адаптером для сети переменного тока)

Батарея

10.8 В номинальное, приблизительно (с поставляемой батареей), время работы от батареи примерно 150 минут

Стандарт видеовыхода

HDMI

HDMI 1.4 тип A

Гарнитура (вход микрофона/аудиовыход)

Мини-разъем CTIA Æ 3.5 мм

Потоковый просмотр изображений в реальном времени

Вставьте рекомендованный USB-адаптер для беспроводной связи по ЛВС в USB-разъем типа A

Взаимозаменяемость зондов

Доступно для всех комбинаций моделей зондов

Доступно для одной и той же модели зондов

Характеристики ПО

Функции настройки изображений

Цифровое масштабирование 5X, 16-ступенчатая регулировка яркости

Регулирование усиления

4 режима регулировки усиления (ручной, авто, широкий 1, широкий 2)

Авто (автоматическая)

Динамическое шумоподавление

Доступно

—

Регулирование резкости

4 режима регулировки резкости

—

Регулирование насыщенности цвета

3-шаговая регулировка насыщенности (однотоновая, естественная, яркая)

—

Опции отображения текста

30-символьное отображение заголовка

Опции текстовых примечаний

30-символьный заголовок, маркировка, свободное рисование

—

Функции отображения

"Живое" изображение может быть инвертировано вправо и влево, инвертировано вверх и вниз, а также повернуто на 180 градусов

Функции управления записью

Носитель записи

Обычный

Карта памяти SDHC (при поставленной карте памяти SDHC)

Constant video (постоянное видео)

Микро SDHC (используя рекомендованные изделия).
Установите функцию Constant video на ON (ВКЛ)

—

Внутренняя память

Доступна (только запись фотоснимков)

—

Наложение

Масштаб, яркость, дата/время, заголовок, тип оптического адаптера, логотип Evident и системные установки

Отображение миниатюр изображений

Записанные изображения могут быть отображены как миниатюры

Запись фотоснимков

Разрешение

768 по горизонтали x 576 по вертикали (пикселей)

Формат записи

Сжатый формат JPEG

Запись видео

Разрешение

768 по горизонтали x 576 по вертикали (пикселей)

Формат записи

MPEG 4 AVC/H.264, соответствует базовому профилю. Совместим с Windows Media Player 12

Частота кадров

60 кадр/с / 30 кадр/с

Функции измерений

Измерение размеров

Использование базовой длины для измерения длины объекта

Функции стереоизменений

Расстояние

Расстояние между двумя точками *1

—

Точка-линия

Расстояние по перпендикуляру между точкой и заданной линией *1

—

Глубина

Ортогональная глубина/высота – расстояние по между точкой и плоскостью, определенной пользователем *1

—

Область/линии

Замкнутая кривая по множеству точек и измерение площади *1

—

Условия эксплеатации

Рабочая температура

Вставная трубка

В воздухе: от -25 °C до 100 °C;
в воде: от 10 °C до 30 °C

Другие детали

В воздухе: от -10 °C до 40 °C (с батареей)

В воздухе: от 0 °C до 40 °C (с адаптером для питания от сети переменного тока и зарядным устройством батареи)

Отн. влажность

Все детали

От 15 до 90%

Защита от жидкостей

Все детали

Возможность работы при воздействии машинного масла, легкого масла или 5% раствором соли

Защита от пыли и влаги

Вставная трубка

Работоспособна под водой с вставленным концевым адаптером видеонаблюдения.

Неработоспособна под водой с концевыми адаптерами для стереоизмерений.

Серии IV94 – до глубины, эквивалентной 3.5 м

Серии IV96 series – до глубины, эквивалентной 10 м

Другие детали

IP65; неработоспособны под водой

(крышка батареи и других узлов должны быть закрыты)

Соответствие военным стандартам (MIL-STD)

Тип

Метод

Вибрация

MIL-STD-810G, метод 514.7, процедура I (тест на общую вибрацию)

Удар

MIL-STD-810G, метод 516.7, процедура IV (тест на удар при перевозке)

Водостойкость

MIL-STD-810G, метод 506.6, процедура I (тест на дождь и капли дождя)

Влажность

MIL-STD-810G, метод 507.6, процедура II (усиленный цикл)

Соляной туман

MIL-STD-810G, метод 509.6

Песок и пыль

MIL-STD-810G, метод 510.6, процедура I (тест продувкой пыли)

Обледенение/
дождь со снегом

MIL-STD-810G, метод 521.4

Взрывоопасная
атмосфера

MIL-STD-810G, метод METHOD 511.6, процедура I (тест на работу во взрывоопасной атмосфере)

Электромагнитные
помехи (EMI)

MIL-STD-461G, RS103 над площадкой

Технические характеристики концевых оптических адаптеров

AT40D-IV96G

AT80D/NF-IV96G

AT80D/FF-IV96G

AT120D/NF-IV96G

AT120D/FF-IV96G

AT80S-IV96G

AT120S/NF-IV96G

AT120S/FF-IV96G

AT220D-IV76

AT100D/100S-IV76

Оптическая система

Поле зрения

40°

80°

80°

120°

120°

80°

120°

120°

220°

100°/100°

Направление
наблюдения

Вперед

Сбоку

Вперед

Вперед / сбоку

Глубина
резкости *2

От 200 до ∞ мм

От 9 до ∞ мм

От 35 до ∞ мм

От 2 до 200 мм

От 19 до ∞ мм

От 15 до ∞ мм

От 1 до 25 мм

От 3 до ∞ мм

От 1.6 до ∞ мм

От 2.0 до ∞ мм

Дистальный конец

Наружный
диаметр *3

ø 6.0 мм

ø 8.4 мм

ø 6.0 мм

Дистальный
конец *4

18.4 мм

18.9 мм

18.8 мм

18.9 мм

18.8 мм

24.2 мм

21.1 мм

29.5 мм

Очистка от масла

Доступна

—

Концевые видеоадаптеры 6.0 мм

AT40D-IV96G

AT80D/NF-IV96G

AT80D/FF-IV96G

AT120D/NF-IV96G

AT120D/FF-IV96G

AT80S-IV96G

AT120S/NF-IV96G

AT120S/FF-IV96G

AT220D-IV76

AT100D/100S-IV76

Оптическая система

Поле зрения

40°

80°

80°

120°

120°

80°

120°

120°

220°

100°/100°

Направление
наблюдения

Вперед

Сбоку

Вперед

Вперед / сбоку

Глубина
резкости *2

От 200 до ∞ мм

От 9 до ∞ мм

От 35 до ∞ мм

От 2 до 200 мм

От 19 до ∞ мм

От 15 до ∞ мм

От 1 до 25 мм

От 3 до ∞ мм

От 1.6 до ∞ мм

От 2.0 до ∞ мм

Дистальный конец

Наружный
диаметр *3

ø 6.0 мм

ø 8.4 мм

ø 6.0 мм

Дистальный
конец *4

18.4 мм

18.9 мм

18.8 мм

18.9 мм

18.8 мм

24.2 мм

21.1 мм

29.5 мм

Очистка от масла

Доступна

—

Концевые видеоадаптеры 4.0 мм

AT80D/
FF-IV94G

AT120D/
NF-IV94G

AT120D/
FF-IV94G

AT100S/
NF-IV94G

AT100S/
FF-IV94G

Оптическая система

Поле зрения

80°

120°

120°

100°

100°

Направление
наблюдения

Вперед

Сбоку

Глубина
резкости *2

От 35 до ∞ мм

От 2 до 200 мм

От 17 до ∞ мм

От 2 до 15 мм

От 8 до ∞ мм

Дистальный конец

Наружный
диаметр *3

ø 4.0 мм

Дистальный
конец *4

19.0 мм

21.7 мм

Очистка от масла

Доступна

—

Концевые стереоадаптеры (4.0 мм и 6.0 мм)

AT50D/

50D-IV94

AT50S/

50S-IV94

AT60D/

60D-IV96

AT60S

/60S-IV96

Оптическая система

Поле зрения

50°/50°

60°/60°

Направление
наблюдения

Вперед

Сбоку

Вперед

Сбоку

Глубина
резкости *2

От 5 до ∞ мм

От 4 до ∞ мм

От 5 до ∞ мм

От 4 до ∞ мм

Дистальный конец

Наружный
диаметр *3

ø 4.0 мм

ø 6.0 мм

Дистальный
конец *4

24.3 мм

28.4 мм

24.9 мм

31.3 мм

Отзывы Видеоэндоскоп IPLEX GX/GT

Пока нет отзывов.

Отрасли применения и теги Видеоэндоскоп IPLEX GX/GT

Нефтегазовая промышленность Электроэнергетика
Возникли вопросы?

Закажите звонок или напишите нам!

Ответим на все ваши вопросы по товару «Видеоэндоскоп IPLEX GX/GT». Напишите или позвоните, если вам нужна консультация или вы хотите оформить заказ.

Ваш браузер устарел рекомендуем обновить его до последней версии
или использовать другой более современный.
