Evident

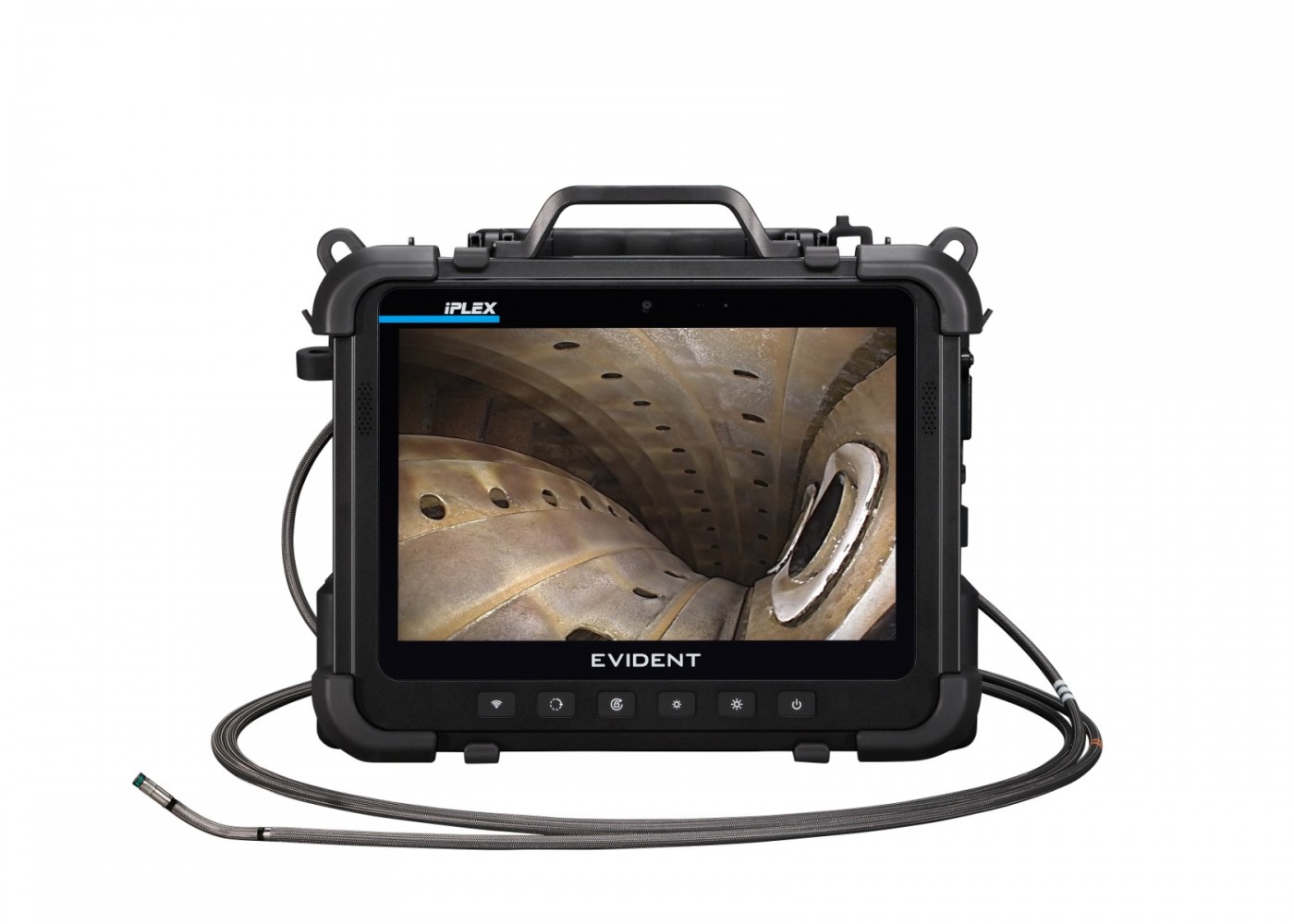

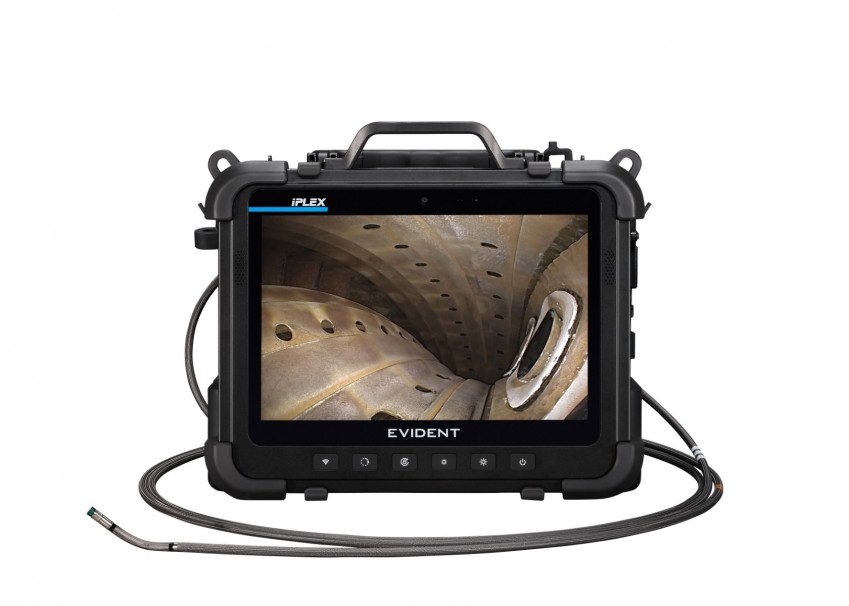

IPLEX One

Всепогодный видеоэндоскоп с экраном 10" и добавлением функций через ПО
Артикул: 23436
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
IPLEX One
описание в pdf

Система, которая развивается вместе с вами

Видеоэндоскоп IPLEX™ One сочетает инновационную оптику, прочную конструкцию и модульную архитектуру на базе единой программно-управляемой платформы. Он ускоряет рутинные инспекции, расширяет возможности визуализации и измерений, поддерживает безопасную беспроводную работу и стабильно высокое качество изображения. Благодаря гибкой программной функциональности IPLEX™ One легко масштабируется под новые задачи: добавляйте необходимые функции через программное обеспечение без замены оборудования.

3D-сканирование крупных объектов
3D-сканирование крупных объектов

Главные особенности IPLEX™ One:

Единая экосистема

Платформа IPLEX™ One объединяет программное обеспечение, инспекционные трубки и оптические наконечники в единую интеллектуальную систему для более эффективного осмотра и простого управления оборудованием.

Программное расширение функциональности

Начните с базового набора функций и добавляйте новые возможности, например 3D-моделирование, через программные модули без замены аппаратных компонентов.

Разнообразие конфигураций

Широкий выбор оптических наконечников и гибкая модель «покупайте только необходимое» адаптируют систему под различные требования и готовят ее к будущим задачам без лишних затрат.

Простая интеграция

IPLEX™ One совместим с программным обеспечением ViSOL™ и сторонними решениями. Полная интеграция в цифровые рабочие процессы делает сбор данных, отчетность и совместную работу проще и быстрее.

Быстрая визуализация, анализ и измерение

Низкая нагрузка, высокая производительность

Уникальная технология Swoptix™ мгновенно переключает режимы фокуса (ближний и дальний) и обзора (прямой и боковой) без извлечения эндоскопа для замены оптического наконечника, сокращая время осмотра и снижая износ оптики. По сравнению с традиционными системами производительность IPLEX™ One в два раза выше при меньшей нагрузке на оператора и оборудование.

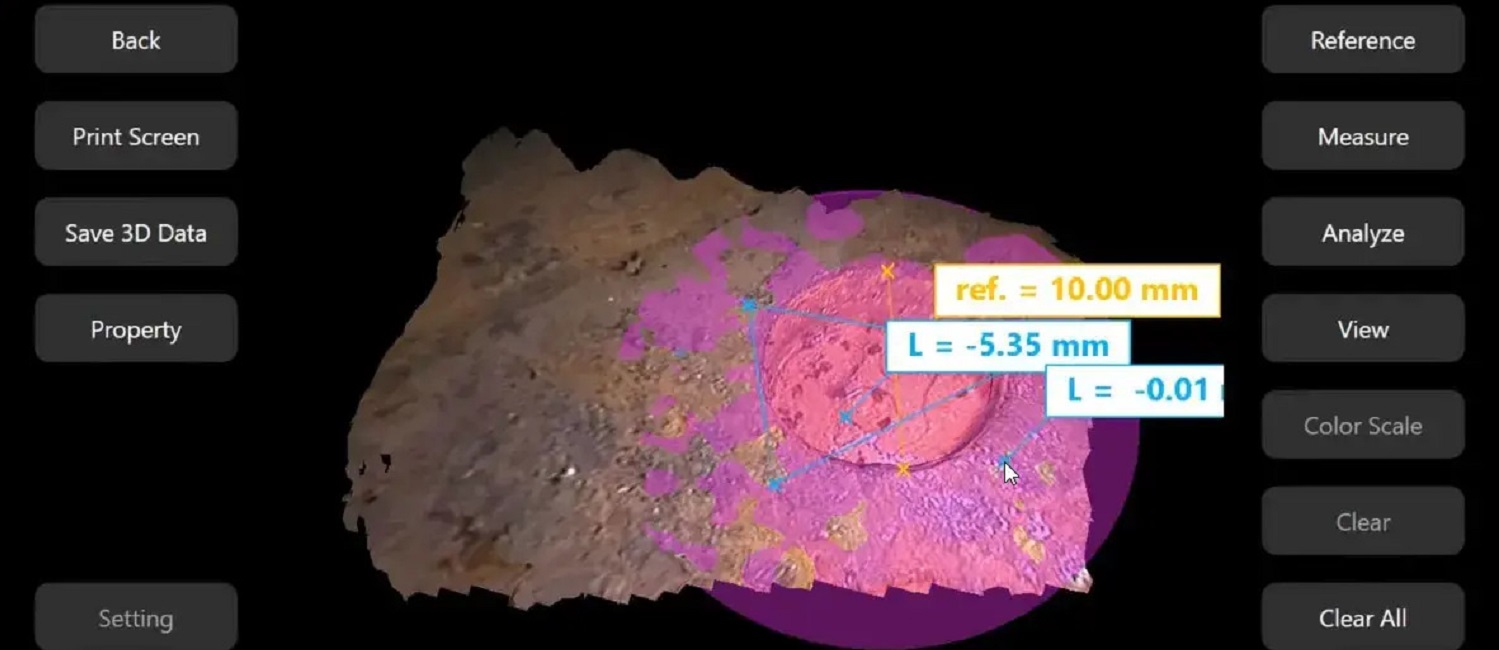

3D-моделирование без специального наконечника

IPLEX™ One поддерживает монокулярное 3D-моделирование с помощью эксклюзивного ПО 3DAssist™, создающего трехмерное изображение с помощью одного оптического канала без стереоскопического наконечника.

Все на одном экране

Технология Swoptix™ 3D ускоряет осмотр и делает его непрерывным. Полноэкранный режим с углом обзора 120° помогает легко обнаруживать дефекты и выполнять точные, стабильные измерения.

Четкое изображение на весь экран без задержек

Изображение в реальном времени с высоким разрешением по всей площади экрана повышает точность обнаружения дефектов и ускоряет принятие решений.

Режим параллельного просмотра

Сравнение нескольких изображений на одном экране и наложение данных в едином интерфейсе дают более полное представление о состоянии объекта.

Создан для работы в вашем ритме

  • Идеально подходит для осмотра каналов, отверстий, труб, полостей и других труднодоступных зон. Простое управление, яркая картинка при практически любом освещении и исключительная надежность.

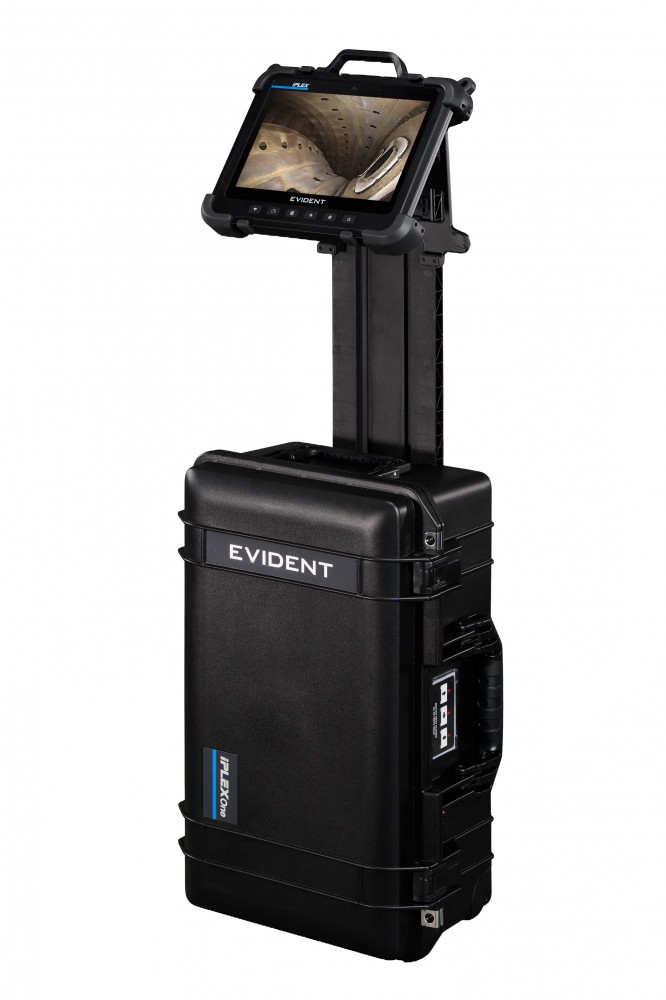

  • IPLEX™ One с ярким 10-дюймовый экраном стал меньше и легче предыдущих моделей. Компактная конструкция упрощает транспортировку и работу в стесненных и труднодоступных местах.
  • Система адаптируется под нужды оператора и свободно размещается там, где удобно, благодаря беспроводному управлению и модульным компонентам.
  • Минимальная задержка беспроводного сигнала исключает необходимость кабельных соединений и делает рабочие процессы более гибкими. Для работы на охраняемых и секретных объектах предусмотрены версии с отключенным беспроводным модулем.
  • Беспроводной пульт дистанционного управления контролирует видеоэндоскоп на расстоянии, снижает нагрузку на оператора и облегчает работу в сложных условиях.

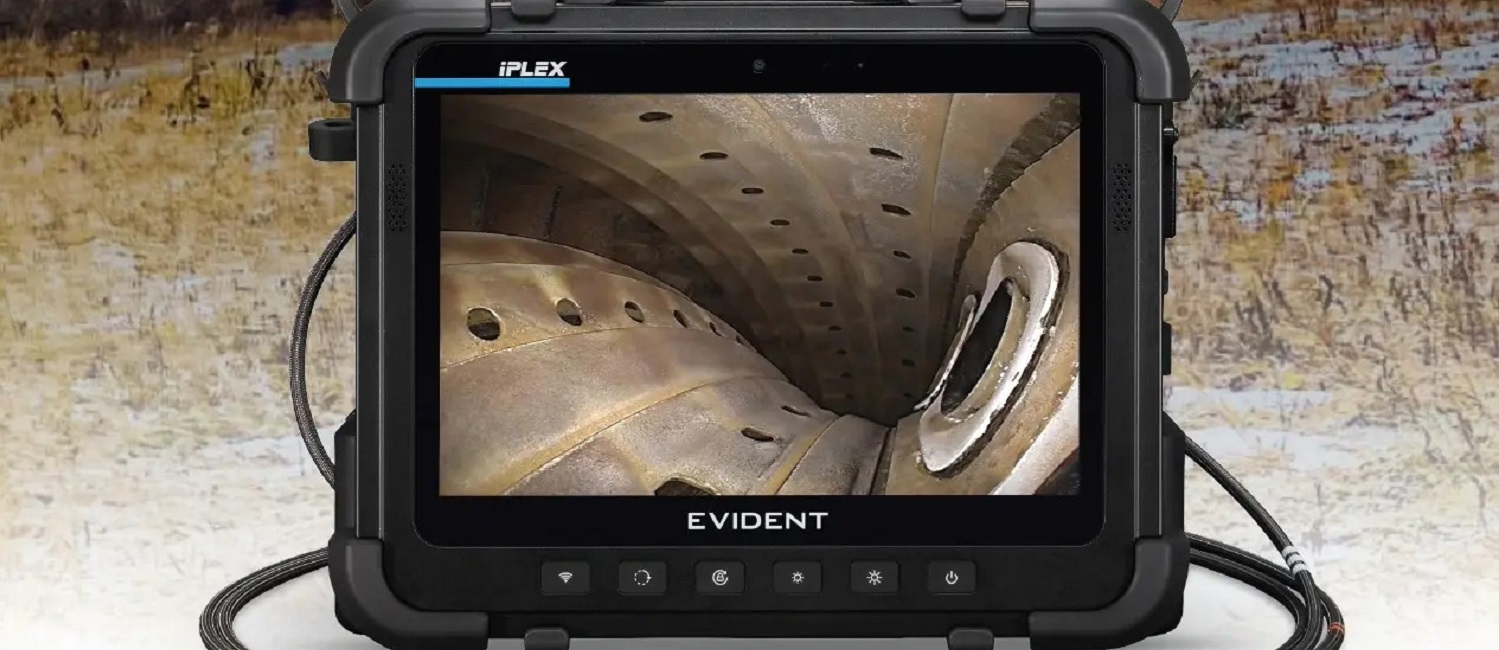

  • Выдерживает дождь, снег и экстремальные температуры. Изображение на антибликовом экране с широким углом обзора легко различимо даже под прямыми солнечными лучами.

Прочность и надежность, проверенные практикой

Сниженный износ

Технология Swoptix™ в сочетании с укороченным дистальным концом упрощает прохождение узких зон, уменьшает риск застревания или повреждения оптических наконечников и продлевает срок службы всей системы.

Для полевых условий

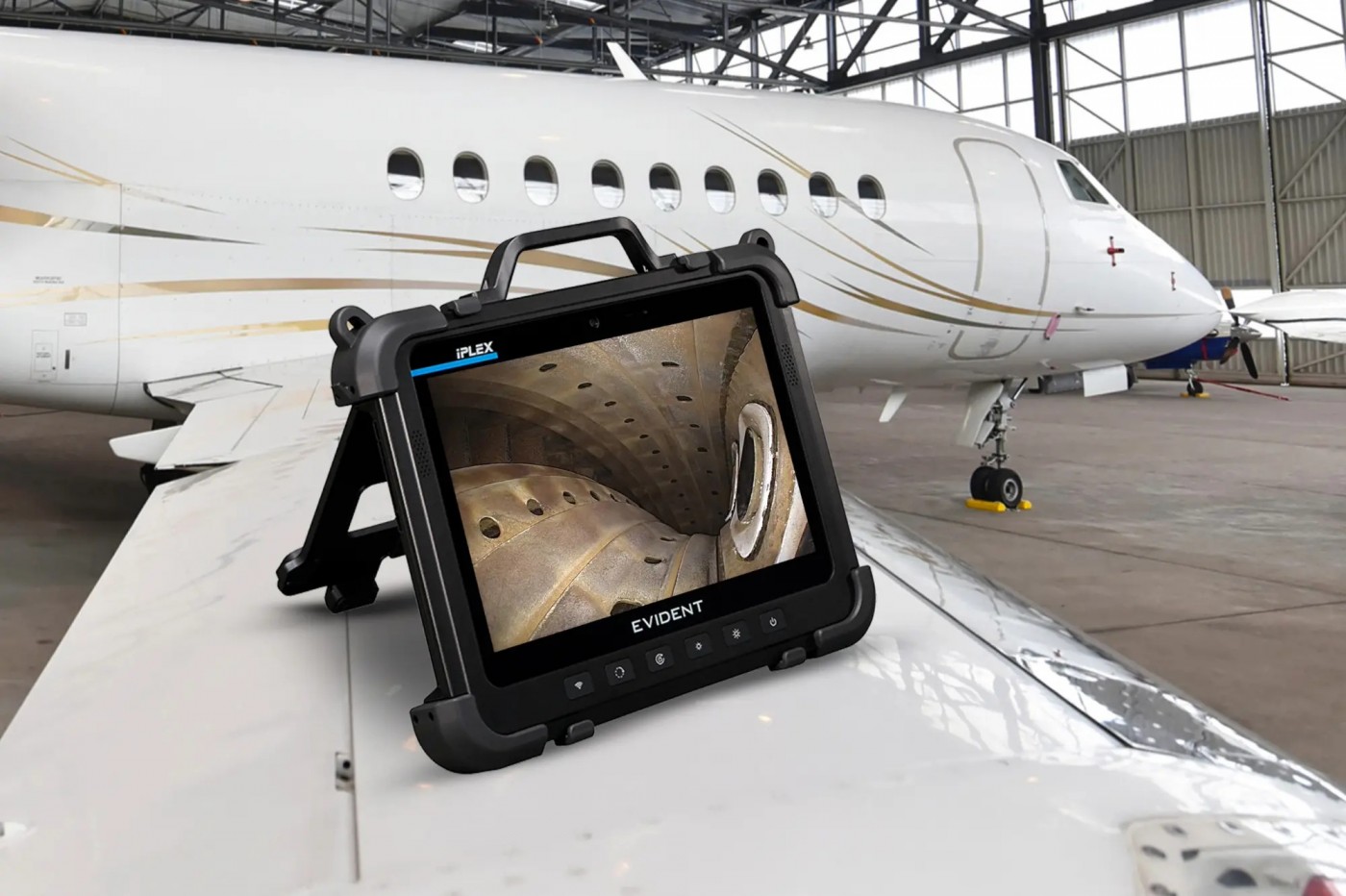

Авиация, энергетика или безопасность – IPLEX™ One сочетает долговечность, стабильную работу и уверенность в результате при выполнении критически важных задач в любых областях.

Глобальная поддержка

Мировая сеть сервисных центров, программ обучения и технической поддержки для полноценной работы оборудования вне зависимости от региона и условий эксплуатации.

IPLEX™ One идеален для суровых полевых условий. Он выдерживает удары, вибрацию, влагу и пыль, оставаясь готовым к длительной эксплуатации. Легкий и сбалансированный корпус, эргономичная форма и 10-дюймовый сенсорный экран помогают сохранить комфорт даже во время длительной смены. Разработанный с учетом практики, IPLEX™ One прошел испытание на падение по стандарту MIL-STD, обладает степенью защиты IP65, а его надежность подтверждена независимыми тестами.

Области применения IPLEX One™

  • Авиация
  • Энергетика
  • Нефть и газ
  • Безопасность

Технические характеристики IPLEX One

Эндоскопический блок

Модель IV10420 IV10435 IV10620 IV10630 IV10635 IV10650 IV10675 IV106100

Вставная трубка

Диаметр Ø4,0 мм Ø6,0 мм
Длина 2 м 3 м 2 м 3 м 3,5 м 5 м 7,5 м 10 м
Внешняя оболочка Высокопрочная вольфрамовая оплетка
Жесткость Равномерная жесткость Трубка с переменной жесткостью, более гибкая к дистальному концу

Оптическая система

Угол обзора

Зависит от оптического наконечника

Направление обзора
Освещение Лазерный диод, белый светодиод, УФ-светодиод (365 нм), ИК-светодиод (950 нм)

Артикуляция

Угол отклонения (во все стороны) 150° 180° 150° 130°
Управление изгибом True Feel с электронным приводом

Основной блок

Модель IV10000
Габариты (Ш × В × Г) 305×220×154 мм (12,0×8,6×6,0 дюйма), без выступающих частей
Масса основного блока 6,6 кг (14,5 фунта)
Общая масса системы с блоком IV10420: 7,78 кг (17,1 фунта) IV10435: 7,84 кг (17,2 фунта) IV10620: 7,86 кг (17,2 фунта) IV10630: 7,94 кг (17,4 фунта) IV10635: 7,98 кг (17,5 фунта) IV10650: 8,10 кг (17,8 фунта) IV10675: 8,30 кг (18,2 фунта) IV106100: 8,50 кг (18,6 фунта)
LCD-дисплей 10,1" WUXGA (1920x1200), IPS, высокий контраст, емкостный, мультитач-управление (10 точек), оптическое склеивание, закаленное стекло, антибликовое покрытие (AR), читаемость при ярком дневном свете, яркость 1100 нит
Видеовыход HDMI 2.0 (тип A)
Наушники (микрофонный
вход/аудиовыход)
Совместим с Bluetooth-гарнитурой и микрофоном
Порты ввода/вывода данных 3×USB Type-C
Питание Аккумулятор основного блока: литий-ионный, 10,8 В, время работы ~360 мин Аккумулятор планшета: литий-ионный, 10,8 В, время работы ~180 мин Внешнее питание: 100–240 В, 50/60 Гц (сетевой адаптер в комплекте)
Хранение данных Тип носителя Встроенный SSD (256 ГБ) или USB-накопитель

Настройки изображения

Цифровой зум До 5× (плавный цифровой зум)
Усиление сигнала 7 уровней
Подавление шума Встроенное динамическое шумоподавление
Яркость 16 уровней
Резкость 16 уровней
Насыщенность 20 уровней
Текстовые метки До 51 символа
Длинная выдержка До 10 секунд
Поворот изображения Инверсия и поворот изображения по горизонтали, вертикали, поворот на 180°
Гравитационный индикатор Отображает положение дистального конца относительно горизонта (только для серии IV106)

Запись изображений

Разрешение 960×752 (при включенной функции Print Screen: 1280×800), зависит от оптического адаптера
Форматы записи JPG, PNG

Запись видео

Разрешение 960×752 (при включенной функции Print Screen: 1280×800)
Форматы записи MPEG-4 AVC/H.264 (.MP4)
Wi-Fi 2.4GHz (802.11b/g/n)
Bluetooth 1×Bluetooth 5.2

Оптические наконечники Ø4,0 мм

Модель AT80D/FF-IV104 AT120D/NF-IV104 AT120D/FF-IV104 AT120S/NF-IV104 AT120S/FF-IV104 AT80D/80D-IV104 AT60S/60S-IV104

Оптическая система

Угол обзора 80° 120° 120° 120° 120° 80° / 80° 60° / 60°
Направление обзора Прямое Прямое Прямое Боковое Боковое Прямое Боковое
Глубина резкости¹ 52,9 мм – ∞ 4,4–107 мм 17 мм – ∞ 2,7–9 мм 10,3 мм – ∞ 4,7–66 мм 3,7–62 мм

Дистальный конец

Наружный диаметр дистального конца² Ø4,0 мм Ø4,0 мм Ø4,0 мм Ø4,0 мм Ø4,0 мм Ø4,0 мм Ø4,0 мм
Длина жесткой части³ 20,9 мм 20,4 мм 20,5 мм 21,1 мм 21,1 мм 22,3 мм 24,7 мм

Модель

Swoptix™ 3D-адаптер Ø4,0 мм Swoptix™ Multiview Ø4,0 мм
AT100DDNF-IV104 AT80SSNF-IV104 AT110DN/F-IV104 AT100D/S-IV104

Оптическая система

Угол обзора 100° 80° 110° 100°
Направление обзора Прямое Боковое Прямое Прямое Боковое
Глубина резкости¹ 5,7–67 мм 4,7–63 мм 3,8–26 мм 17,3 мм – ∞ 7,5 мм – ∞ 6,5 мм – ∞

Дистальный конец

Наружный диаметр дистального конца² Ø4,0 мм Ø4,0 мм Ø4,0 мм Ø4,0 мм
Длина жесткой части³ 21,0 мм 23,2 мм 20,9 мм 22,4 мм

Оптические наконечники Ø6,0 мм

Модель AT80D/FF-IV106 AT120D/NF-IV106 AT120D/FF-IV106 AT120S/NF-IV106 AT120S/FF-IV106 AT90D/90D-IV106 AT70S/70S-IV106

Оптическая система

Угол обзора 80° 120° 120° 120° 120° 90° / 90° 70° / 70°
Направление обзора Прямое Прямое Прямое Боковое Боковое Прямое Боковое
Глубина резкости¹ 23,4 мм – ∞ 6,1–267 мм 20,3 мм – ∞ 2,7–9 мм 10,3 мм – ∞ 5,6–208 мм 4,1–259 мм

Дистальный конец

Наружный диаметр дистального конца² Ø6,0 мм Ø6,0 мм Ø6,0 мм Ø6,0 мм Ø6,0 мм Ø6,0 мм Ø6,0 мм
Длина жесткой части³ 20,8 мм 20,9 мм 20,5 мм 21,6 мм 21,6 мм 22,7 мм 26,7 мм

Модель

Swoptix™ 3D-адаптер Ø6,0 мм Swoptix™ Multiview Ø6,0 мм
AT120DDNF-IV106 AT100SSNF-IV106 AT110DN/F-IV106 AT100D/S-IV106

Оптическая система

Угол обзора 120° 100° 110° 100°
Направление обзора Прямое Боковое Прямое Прямое Боковое
Глубина резкости¹ 5,6–69 мм 5,0 мм – ∞ 3,8–25 мм 17,3 мм – ∞ 7,5 мм – ∞ 6,8 мм – ∞

Дистальный конец

Наружный диаметр дистального конца² Ø6,0 мм Ø6,0 мм Ø6,0 мм Ø6,0 мм
Длина жесткой части³ 21,6 мм 25,0 мм 20,6 мм 22,3 мм

1 Дистанция обзора при оптимальной фокусировке.

2 Насадка помещается в отверстие диаметром ø4,0 мм или ø6,0 мм при установке на эндоскоп.

3 Длина жесткой части наконечника на дистальном конце эндоскопа.

Условия эксплуатации

Параметр Значение
Температура эксплуатации Вставная трубка: на воздухе –25 °C … +100 °C / в воде +10 °C … +30 °C
Планшет: на воздухе –21 °C … +49 °C (с Li-ion аккумулятором), 0 °C … +40 °C (с сетевым адаптером)
Система: на воздухе –21 °C … +49 °C (с Li-ion аккумулятором), 0 °C … +40 °C (с сетевым адаптером)
Относительная влажность 15 – 90 %
Устойчивость к жидкостям Все компоненты сохраняют работоспособность при контакте с машинным маслом, легким маслом или 5 % солевым раствором
Водонепроницаемость Вставная трубка: работа под водой с установленным адаптером (кроме стереоскопических адаптеров)
Серия IV104: до глубины 3,5 м (11,6 фута)
Серия IV106: до глубины 10,0 м (33 фута)
Остальные части: степень защиты IP65 (при закрытых защитных крышках)

Соответствие MIL-STD

Тип испытания Метод / Процедура
Пониженное давление MIL-STD-810H, метод 500.6 процедура I
Высокая температура MIL-STD-810H, метод 501.7 процедура I
Низкая температура MIL-STD-810H, метод 502.7 процедура I
Дождь с ветром MIL-STD-810H, метод 506.6 процедура I
Влажность MIL-STD-810H, метод 507.6
Соляной туман / коррозия MIL-STD-810H, метод 509.8
Песок и пыль с ветром MIL-STD-810H, метод 510.7 процедура I
Взрывоопасная атмосфера MIL-STD-810H, метод 511.7 процедура I
Вибрация MIL-STD-810H, метод 514.8 процедура I
Удар MIL-STD-810H, метод 516.8 процедура IV
Обледенение / ледяной дождь MIL-STD-810H, метод 521.4
Кондуктивная восприимчивость силовых кабелей MIL-STD-461G, метод CS101 (система)
Кондуктивная восприимчивость кабельных жгутов MIL-STD-461G, метод CS114 (система)
Кондуктивная восприимчивость кабельных жгутов к импульсным помехам MIL-STD-461G, метод CS115 (система)
Кондуктивная восприимчивость силовых кабелей и кабельных жгутов к затухающим синусоидальным переходным процессам MIL-STD-461G, метод CS116 (система)
Кондуктивная восприимчивость к электростатическим разрядам от персонала (ESD) MIL-STD-461G, метод CS118 (система и пульт ДУ)
Излучаемые помехи (магнитное поле) MIL-STD-461G, метод RE101 (система и пульт ДУ)
Излучаемые помехи (электрическое поле) MIL-STD-461G, метод RE102 на открытой палубе (система и пульт ДУ)
Восприимчивость к излучаемым помехам (магнитное поле) MIL-STD-461G, метод RS101 (система и пульт ДУ)
Электромагнитные помехи MIL-STD-461G, метод RS103 на открытой палубе (система и пульт ДУ)
