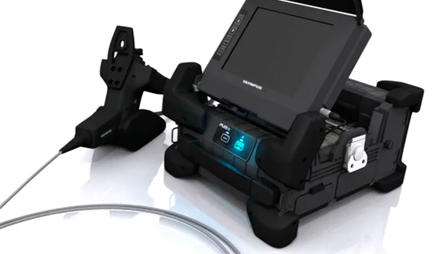

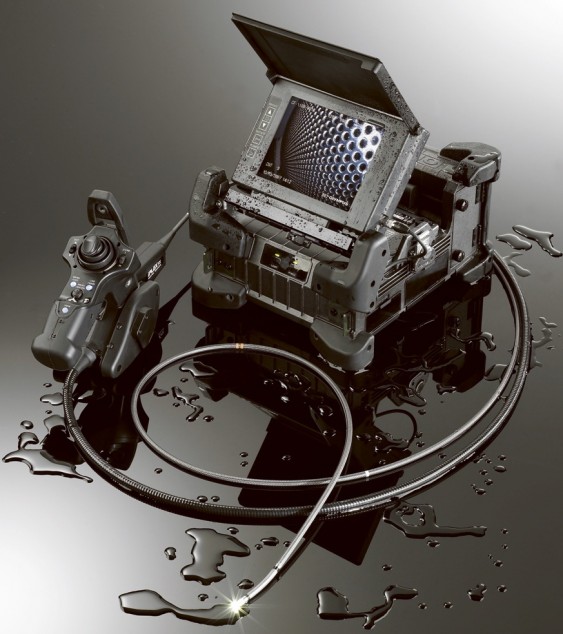

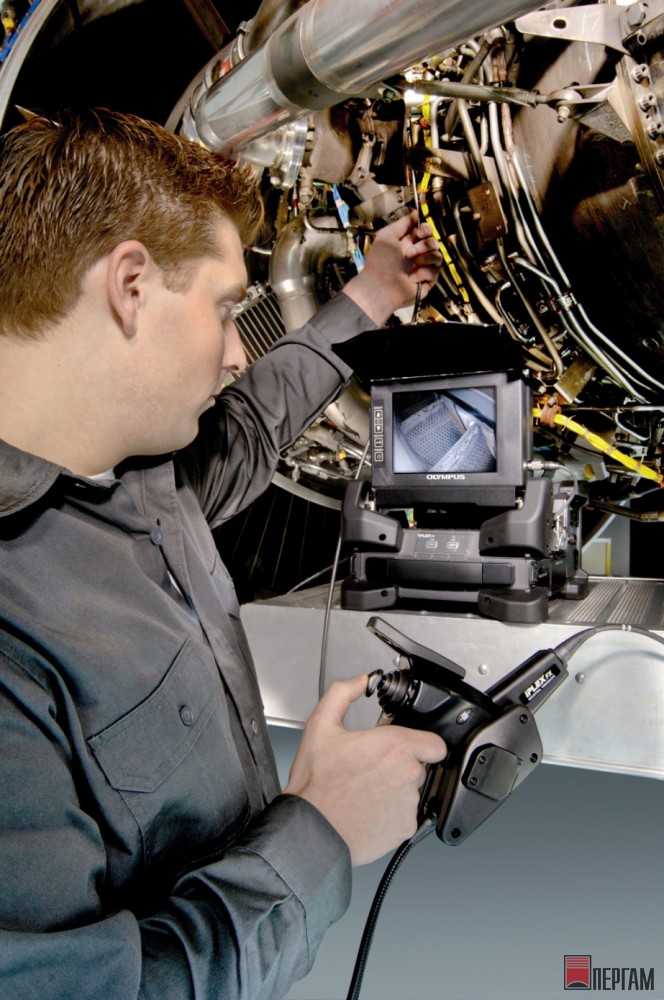

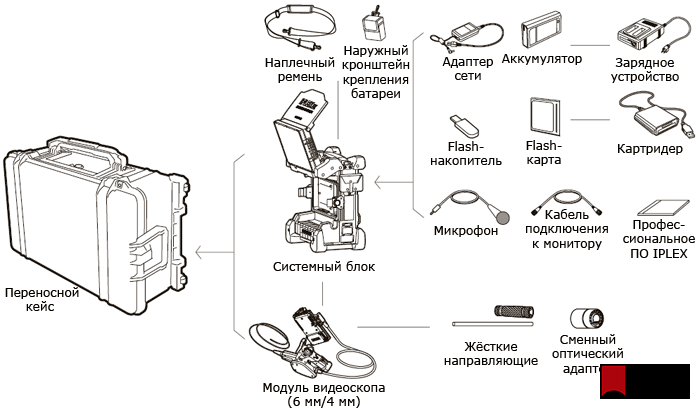

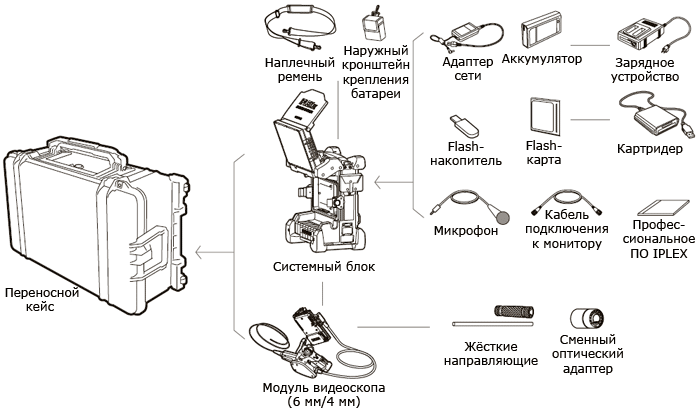

Видеоскоп iPLEX FX
Видеоскоп iPLEX FX предназначен для решения широкого круга задач контроля в промышленности — компактен, легок, оснащается сменными гибкими зондами, имеет литой магниевый корпус, современные средства регистрации и обработки цифровых изображений, повышенную стойкость к воздействию внешней среды.
Компактный и прочный. Корпус этого прибора изготовлен из магниевого сплава по технологии литья под давлением, общий вес прибора с аккумуляторами не превышает 6 кг. iPLEX FX — это компактный универсальный видеоскоп со сменными гибкими зондами и с максимальным набором функций, включая осмотр, документирование изображений в виде цифровых снимков или видео, а также стерео измерения обнаруженных дефектов. Режим многоточечного измерения удобен при контроле лопаток проточной части газотурбинных двигателей, а функция WiDER™ (Wide Dynamic Range — расширенный динамический диапазон) еще более повышает разрешающую способность и общее качество получаемых изображений, традиционно высокое для изделий Evident.
Износоустойчивая рабочая часть. Сменные зонды iPLEX FX крепятся к системному блоку простым и надежным способом, при этом поверхность разъема в корпусе имеет герметичное уплотнение. Выпускаются сменные зонды различной длины с диаметрами 4,0 мм и 6,0 мм, ведется дальнейшая работа по расширению номенклатуры сменных зондов. Новый блок управления зонда (технология TrueFeel™) имеет джойстик для управления изгибом дистальной части зонда и позволяет контролеру чувствовать обратную связь по прилагаемому усилию. Таким образом, наведение объектива зонда производится максимально точно, снижается также и вероятность повреждения зонда.
iPLEX FX — это первый в мире видеоэндоскоп, имеющий сменные объективы со светодиодной подсветкой сверхвысокой яркости, с уменьшенным потреблением электроэнергии. Прибор самостоятельно распознает модель установленного объектива (конструкция SmartTip™) и автоматически загружает соответствующие оптические настройки и калибровки.

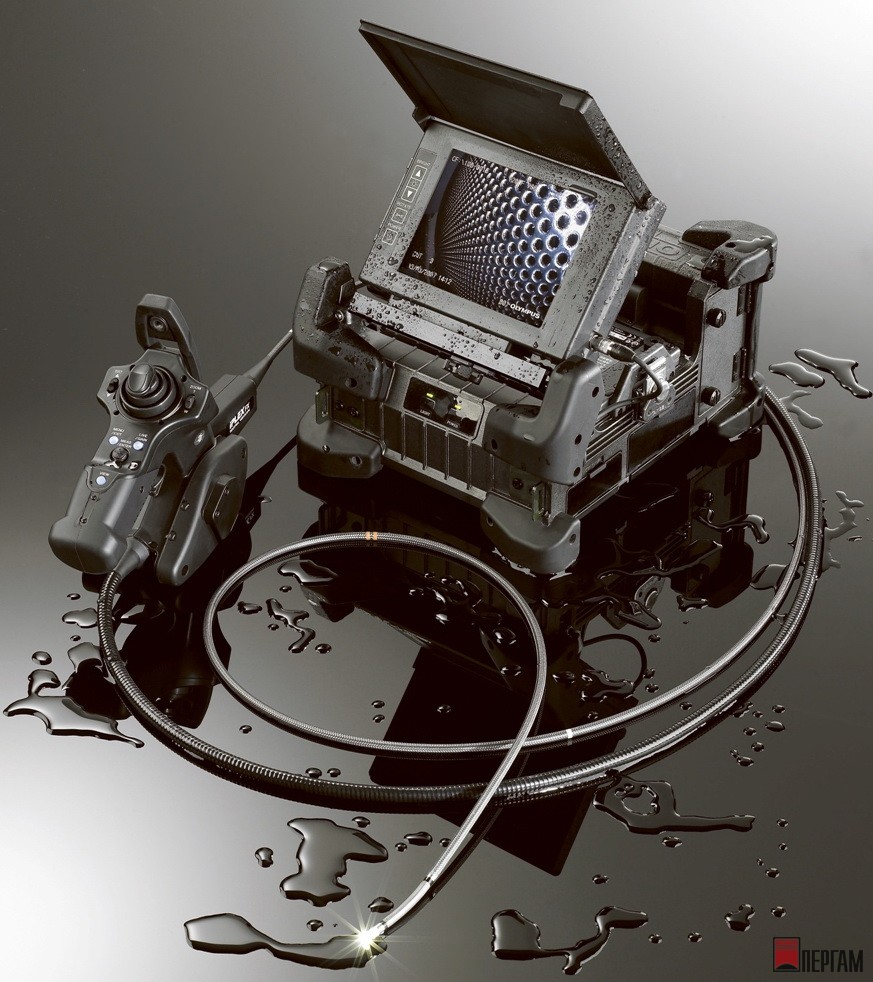

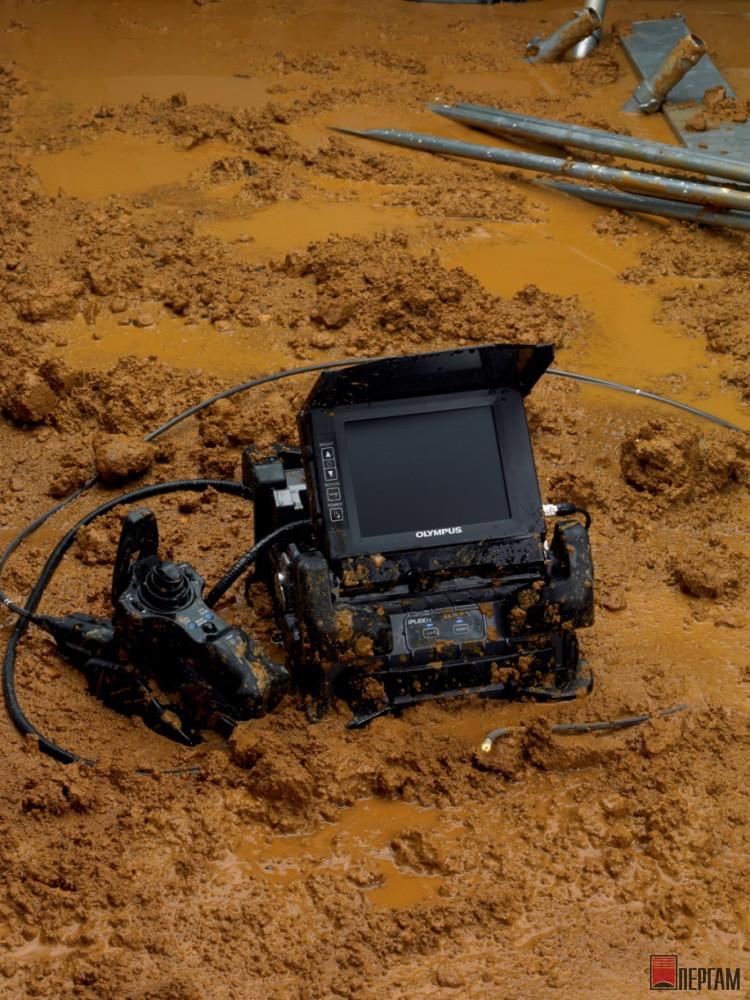

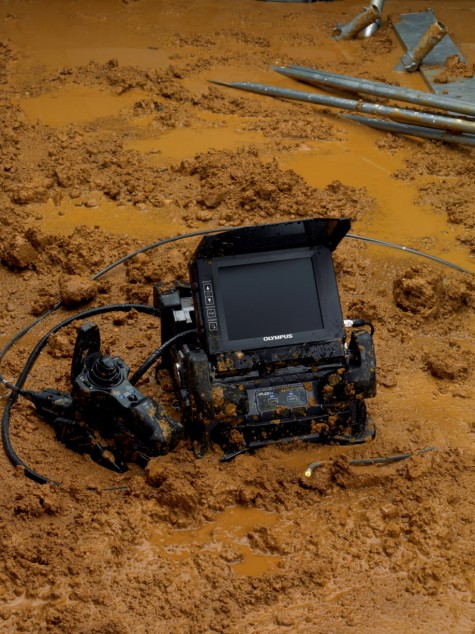

Устойчивость к неблагоприятным условиям окружающей среды
Питание прибора осуществляется от сменных литиево-ионных аккумуляторных батарей, что делает его очень мобильным, а герметично уплотненный корпус (без наружных отверстий для охлаждения) соответствует стандарту военной приемки США MIL-STD 810F и позволяет работать под дождем и снегом, в условиях высокой влажности, соляного тумана, запыленности и при высоком уровне наружных электромагнитных помех и ионизирующего излучения. По механической надежности и стойкости ко внешним условиям эксплуатации прибор iPLEX FX далеко опережает любой из аналогичных видеоскопов — мы не сомневаемся, что это изделие максимально соответствует требованиям различных отраслей промышленности, прибор понравится любому заказчику.
Технические характеристики Видеоскоп RVI iPLEX FX
Технические характеристики iPLEX FX
БЛОК ЗОНДА | ||||||||||
Модель | IV8420 | IV8435 | IV8620 | IV8635 | IV8635X1 | IV8650 | IV8675 | IV86120 | IV86180 | |
Диаметр рабочей части | ø 4,0 мм | ø 6,0 мм | ø 6,2 мм | ø 6,0 мм | ||||||
Длина рабочей части | 2,0 м | 3,5 м | 2,0 м | 3,5 м | 3,5 м с рабочим каналом | 5,0 м | 7,5 м | 12,0 м | 18,0 м | |
Внешнее покрытие | Оплетка из высококачественного вольфрама | Оплетка из высококачественного вольфрама |
||||||||

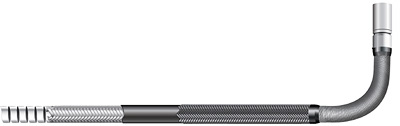

Жесткость трубки | Постоянная жесткость | Конусообразная трубка Tapered Flex™ с постепенно нарастающей жесткостью к дистальному концу | Постоянная жесткость | |||||||
Углы отклонения Вверх/Вниз/Вправо/Влево | 130° | 150° | 130° | 120° | 110° | 90° | 70° | 50° | ||
Вес | 1,7 кг | 1,9 кг | 1,7 кг | 1,9 кг | 2,0 кг | 2,2 кг | 2,6 кг | 3,1 кг | ||
Механизм отклонения | Технология отклонения TrueFeel™ с электромеханическим сервоусилением, ручное управление | |||||||||
Датчик температуры | Двухуровневый пороговый индикатор превышения рабочей температуры | |||||||||
Источник света | Матрица светодиодов высокой яркости, два уровня яркости для более интенсивной подсветки | |||||||||
Идентификация оптических адаптеров | Автоматическая технология распознавания SmartTip™ | |||||||||
Способ крепления оптического адаптера | Двойная резьба с кольцевым резиновым уплотнением | |||||||||
Ручной блок управления | Размеры | 311×93×192 мм | ||||||||
Вес | 750 г | |||||||||
Кнопки быстрого доступа | Для следующих функций выделены специальные кнопки доступа, рычажки или джойстики на ручном блоке управления:режим «живого» изображения, функция приближения WiDER™, яркость, масштабирование, «замораживание» изображения, фото/видео запись, управление отклонением, блокировка отклонения, доступ к меню, быстрый просмотр сохраненных в памяти изображений, быстрый вызов последнего изображения. |
ОСНОВНОЙ БЛОК | ||
Модель | V8000-2 | |
Размеры (Ш×Д×В) | 250×160×285 мм | |
Вес (с аккумулятором) | 4,9 кг | |
ЖК-монитор | 6,5-дюймовый антибликовый ЖК-монитор с возможностью работы при прямом солнечном свете | |
Электропитание | Внутренний аккумулятор: 14,8 В номинальное напряжение, 150 минут работы Питание от сети: от 100 В до 240 В, 50/60 Гц (с комплектным сетевым адаптером) |
|
Разъемы | Видео выход | S-Video, композитный BNC |
Аудио вход | Внешний микрофон, 3,5-мм монофоническое гнездо | |
Вспомогательный разъем | Разъем двусторонней связи | |
USB | Один разъем USB | |
Программное управление | Регулировка изображения | 3-х кратное цифровое увеличение изображения, 9 ступеней регулировки яркости, 5 ступеней регулировки контраста для неподвижных и вызванных из памяти изображений |
Регулировка усиления | 4-ступенчатая регулировка коэффициента усиления с уникальной технологий расширенного динамического диапазона WiDER™. | |
Установка экспозиции | Регулировка времени экспозиции ПЗС-матрицы. PAL: 20-500 мс, NTSC: 17-500 мс | |
Увеличение насыщенности цвета | Монохромный режим или выделение красного, синего или всех основных цветов | |
Управление записью | Внешние носители данных | Карта памяти Compact Flash (в стандартной комплектации 1 ГБ; поддерживаются рекомендованные карты памяти Compact Flash объемом до 4 ГБ). Рекомендуется использовать флеш-накопитель USB. |
Внутренняя память | В стандартной комплектации 1 ГБ | |
Функции управления изображениям | Поиск по дате, сравнение текущего и сохраненного изображений | |
Наложение текст | Заголовок из 30 символов, дата, время и системные настройки. ImageNotepad™ позволяет добавлять к изображению до 10 описаний, отображая их по категориям и содержимому. | |
Эскизы изображений | Можно просматривать одновременно несколько уменьшенных копий изображений. | |
Запись статических изображений (фото) | Разрешение NTSC: 640×480 пикселей, PAL: 768×576 пикселей | |
Формат сжатия JPEG: сверхвысокое качество, высокое качество, стандартное качество; TIFF:несжатое изображение (только для стерео адаптеров) | ||
Запись видео | Разрешение NTSC: 320×240 / 640×480 пикселей, PAL: 384×288/768×576 пикселей | |
Формат записи AVI, MJPEG, совместимость с проигрывателем Windows Media | ||
Запись звука | Формат записи WAV, макс. 60 сек. | |
Стереоскопические измерения | Расстояние | Пространственное расстояние между двумя точками |
От точки до линии | Длина перпендикуляра, проведенного из точки к заданной линии | |
Глубина | Длина перпендикуляра, проведенного из точки к заданной плоскости | |
Область/линии | Измерение по нескольким точкам и области | |
Профиль | Отображает профиль поперечного сечения между двумя точками | |
Мульти | Множественные измерения (расстояние, от точки до линии, область и линия) между двумя точками. | |
Смещение | Измерение «от точки до линии» с параллельной линией, проходящей через точку измерения | |
Калибровочное измерение | Расстояние между двумя точками на основе известного измерения в той же плоскости | |
УСЛОВИЯ ЭКСПЛУАТАЦИИ | ||
Рабочая температура | Рабочая часть | На воздухе: от −25 до 100 °C В воде: от 10 до 30 °C |
Остальные компоненты | На воздухе: от −21 до 49 °C | |
Относительная влажность | Все компоненты | От 15 до 90 % |
Устойчивость к жидким агрессивным средам | Все компоненты | Допускается контакт с машинным маслом, светлыми нефтепродуктами и 5 % соляным раствором |
Водонепроницаемость | Рабочая часть | Может работать под водой с установленным адаптером*¹ Давление воды — до эквивал. глубины 7,5 м. При погруженной в жидкость рабочей части и установленном стереоскопическом адаптере, возможность стереоизмерений отсутствует |
Остальные компоненты | Могут работать под дождем (аккумуляторный отсек должен быть закрыт). Не могут работать под водой. |
*1 За исключением IV8675X1.
СТОЙКОСТЬ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ | |
Допустимые условия эксплуатации для данного прибора соответствуют стандартам министерства обороны США MIL-STD-810F/G и MILSTD-461F при работе от встроенного аккумулятора. | |
Метод испытания | Соответствие стандарту |
Вибрация | MIL-STD-810F, Метод 514.5, Процедура I |
Удар (падение) | MIL-STD-810G, Метод 516.5, Процедура IV |
Водонепроницаемость | MIL-STD-810F, Метод 506.4, Процедура I |
Влажность | MIL-STD-810F, Метод 507.4 |
Соляной туман | MIL-STD-810F, Метод 509.4 |
Песок и пыль | MIL-STD-810G, Метод 510.4, Процедура I |
Обледенение | MIL-STD-810F, Метод 521.2 |
Электромагнитные помехи | MIL-STD-461F, RS-103 (тест на электромагнитную восприимчивость неэкранированных частей прибора). |
Взрывоопасная атмосфера | MIL-STD-810F, Метод 511.4, Процедура I |
ОСНОВНЫЕ МОДЕЛИ ОПТИЧЕСКИХ АДАПТЕРОВ | ||||||
Оптическая система | Дистальный конец | |||||
Угол поля | Направление обзора | Глубина резкости*¹ | Наружный диаметр*² | Дистальный конец*³ | ||
Оптические адаптеры (объективы) с наружным диаметром 6,0 мм | AT40D-IV86 | 40° | прямое | 200 — ∞ мм | ø 6,0 мм | 19,8 мм |
AT80D/NF-IV86 | 80° | 8 — ∞ мм | ||||
AT80D/FF-IV86 | 35 — ∞ мм | |||||
AT120D/NF-IV86 | 120° | 4 — 190 мм | ||||
AT120D/FF-IV86 | 25 — ∞ мм | |||||
AT80S-IV86 | 80° | боковое | 18 — ∞ мм | 25,2 мм | ||
AT120S/NF-IV86 | 120° | 1 — 25 мм | ||||
AT120S/FF-IV86 | 5 — ∞ мм | |||||
Оптические адаптеры с наружным диаметром 4,0 мм |
AT120D/NF-IV84 | 120° | прямое | 4 — 190 мм | ø 4,0 мм | 19,7 мм |
AT120D/FF-IV84 | 25 — ∞ мм | 19,6 мм | ||||
AT120S/NF-IV84 | боковое | 1 — 20 мм | 22,2 мм | |||
AT120S/FF-IV84 | 6 — ∞ мм | |||||
Оптические адаптеры с наружным диаметром 6,2 мм | AT120D/NF-IV86X1 | 120° | прямое | 4 — 190 мм | ø 6,2 мм | 20,6 мм |
AT120D/FF-IV86X1 | 25 — ∞ мм | 20,5 мм | ||||
AT80S-IV86X1 | 80° | боковое | 18 — ∞ мм | 24,7 мм | ||
AT120S-IV86X1 | 120° | 6 — ∞ мм | ||||
Стерео адаптеры диаметром 4,0 мм, 6,0 мм и 6,2 мм | AT50D/50D-IV84 | 50°/50° | прямое/прямое | 5 — ∞ мм | ø 4,0 мм | 25,0 мм |
AT50S/50S-IV84 | боковое/боковое | 4 — ∞ мм | 28,8 мм | |||
AT60D/60D-IV86 | 60°/60° | прямое/прямое | 5 — ∞ мм | ø 6,0 мм | 25,9 мм | |
AT60S/60S-IV86 | боковое/боковое | 4 — ∞ мм | 32,2 мм | |||
AT60D/60D-IV86X1 | прямое/прямое | 5 — ∞ мм | ø 6,2 мм | 25,9 мм | ||
AT60S/60S-IV86X1 | боковое/боковое | 4 — ∞ мм | 32,9 мм |
*1 Показывает диапазон расстояний от объектива, в котором предметы наблюдаются четко.
*2 Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром ø 4,0 мм, ø 6,0 мм или ø 6,2 мм.
*3 Соответствует длине жесткого участка рабочей части в районе дистального конца.
Оптические адаптеры
Пользователь имеет возможность выбора оптических адаптеров (сменных объективов) с требуемыми углами поля зрения, направлением обзора и глубиной резкости.
Аккумуляторная батарея
NP-L7S (Li-ion батарея)
Время работы от одной батареи при стандартных условиях эксплуатации составляет примерно 2,5 часа.
Зарядное устройство
JL-2PLUS/OL-0 (115 В)
JL-2PLUS/OL-1 (220 В)
Последовательная зарядка двух батарей.
Жесткая направляющая
MAJ-1737 (для эндоскопов с диаметром рабочей части 4,0 мм)
MAJ-1253 (для эндоскопов с диаметром рабочей части 6,0 мм)
Используется в качестве вспомогательного направляющего инструмента. Рабочая часть эндоскопа легко вставляется и фиксируется внутри жесткой направляющей.
Держатель блока управления
MB-937
Дает возможность фиксации блока управления на штативе, что удобно при длительных осмотрах.
Кабель — удлинитель для ЖК монитора
SU492400
Позволяет устанавливать снятый с блолка ЖК монитор в любом удобном для Вас месте.
Примечание: вышеуказанный кабель не входит в стандартный комплект поставки показанного на фотографии ЖК монитора
Инструмент для извлечения посторонних предметов
MAJ-1353(Петля)
MAJ-1354(Аллигаторные щипцы)
MAJ-1355(Корзина)
MAJ-1356(3-х проволочный захват)
MAJ-1357(Магнит)
Выпускаются различные типы инструментов для извлечения посторонних предметов.
Управляемые ложементы, предназначенные для осмотра двигателей JT8D
Обеспечивают гибким зондам дополнительную степень свободы, что необходимо при осмотре камеры сгорания двигателей JT8D.
Могут применяться совместно с эндоскопами следующих моделей: IV8620, IV8635, IV7635, и IV7650.
Примечание: управляемый ложемент для двигателя JT8D имеет сертификат производителя (Pratt & Whitney).
Направляющие трубки, предназначенные для совместной работы с длинными приборами семейства IPLEX FX
MAJ-1824-50 (for IV8650)
MAJ-1824-75 (для IV8675/ IV8675X2)
MAJ-1824-120 (для IV86120)
MAJ-1824-180 (для IV86180)
Направляющие трубки защищают рабочую часть (зонд) эндоскопа от механических повреждений и облегчают ввод/извлечение зонда
Высокотемпературная направляющая
MAJ-1867 (для 4 мм рабочей части)
Высокотемпературная направляющая трубка предназначена для обеспечения работы эндоскопа при повышенной температуре окружающей среды, вплоть до 250 °С, (482 F), что в значительной степени расширяет возможности осмотра неостывшего двигателя, горячего бойлера или котла. Преимущество высокотемпературной направляющей заключается в том, что сам осмотр может начаться при более высокой температуре, что приводит к общему сокращению времени осмотра. Нет необходимости дожидаться полного остывания агрегата.
