Видеоскоп RVI iPLEX RX/RT

Промышленный видеоскоп с артикуляционным зондом
Артикул: 21836
Снят с производства
Гарантия производителя:
12 месяцев
Видеоскоп RVI iPLEX RX/RT
описание в pdf

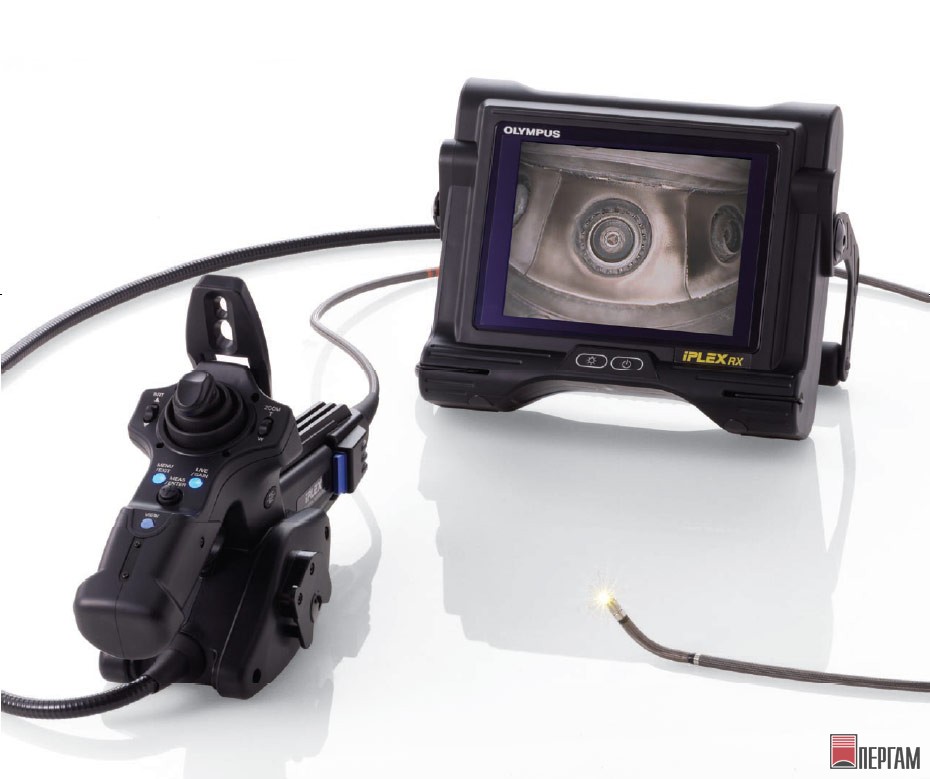

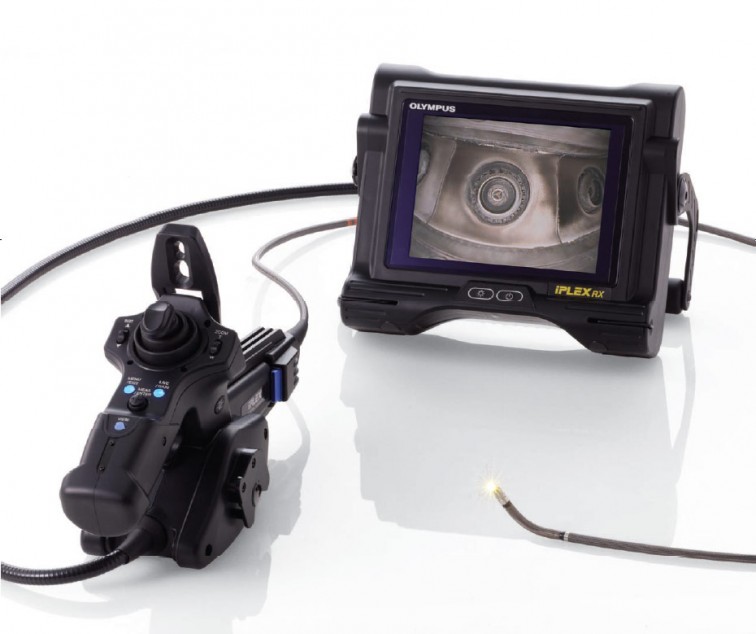

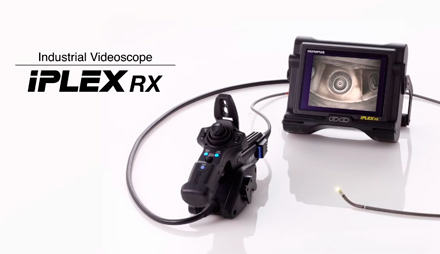

Видеоскопы iPLEX RX и RT

Исключительное качество изображения

  • Самое яркое и четкое изображение при малом диаметре зонда
  • Высокое качество отснятых фото и видео материалов
  • Расширенные возможности настройки изображения для оптимального эндоскопического контроля
  • Большой 6,5-дюймовый монитор

Простота в работе

  • Компактный и портативный корпус
  • Возможность установки в различных положениях для удобства выполнения различных задач
  • Превосходная маневренность, обеспечиваемая технологиями TrueFeel и Tapered Flex
  • Интуитивно понятное пиктографическое меню

Прочность и долговечность

  • Система повышенной прочности соответствует стандартам MIL-STD и имеет класс защиты IP55
  • Высокопрочный зонд выдерживает смятие и истирание
  • Гибкий зонд, способный выдерживать температуру до 100 °C, оснащен встроенным датчиком температуры

Расширенные функциональные возможности

  • Стерео измерения* для обеспечения объективности при эндоскопическом контроле
  • Функция отображения документации в формате PDF* обеспечивает эффективность эндоскопического контроля
  • Программное обеспечение InHelp упрощает все этапы работы: от выполнения эндоскопического контроля до создания отчета

Исключительное качество изображения для максимальных результатов эндоскопического контроля

Лучшее качество изображения

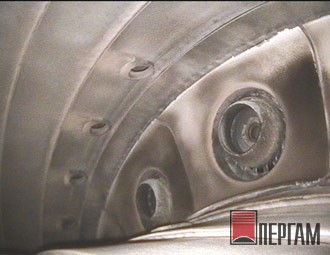

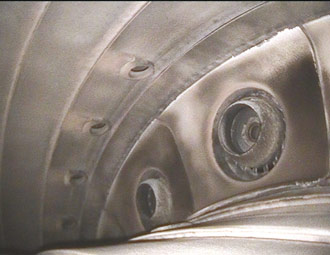

Видеоскопы iPLEX RX и RT обеспечивают наилучшее качество изображения. Уникальный видеопроцессор PulsarPic снижает уровень помех и повышает резкость, обеспечивая изображение с исключительно высоким разрешением.

iPLEX RX и RT достоверно и ярко воспроизводят мельчайшие дефекты, а резкие и четкие изображения дают оператору полноту сведений о состоянии объекта контроля.

Система подсветки в 2 раза ярче

iPLEX RX и RT оснащены новой светодиодной системой подсветки, которая примерно в два раза ярче, чем у обычных видеоскопов, что позволяет в динамическом режиме регулировать светоотдачу для снижения эффекта ореола при контроле металлических или отражающих поверхностей.

Видеопроцессор PulsarPic интеллектуально взаимодействует с системой подсветки и оптимизирует количество света для получения, очень ярких, четких и резких изображений.

Большой монитор для улучшения отображения информации

Компактные видеоскопы iPLEX RX и RT оборудованы 6,5-дюймовым монитором. На большом мониторе четко отображаются мелкие дефекты с удобного для контролеров расстояния, что обеспечивает простоту идентификации повреждений и дефектов.

Патентованная технология расширенного динамического диапазона

iPLEX RX оснащен уникальной функцией обработки изображений WiDER, с помощью которой выявляются самые темные зоны изображения без размывания деталей более ярких областей. Инновационная технология обеспечивает оптимальный эндоскопический контроль обширных и даже сильно отражающих зон.

Кроме того, iPLEX RX снабжен функциями регулировки резкости и цветокалибровки для создания изображений улучшенного качества в зависимости от условий наблюдения и применения.

Простота в работе для всех типов задач эндоскопического контроля

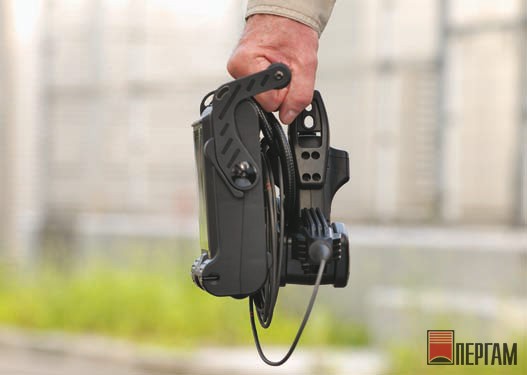

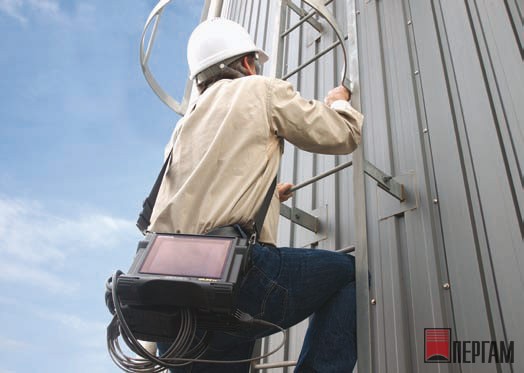

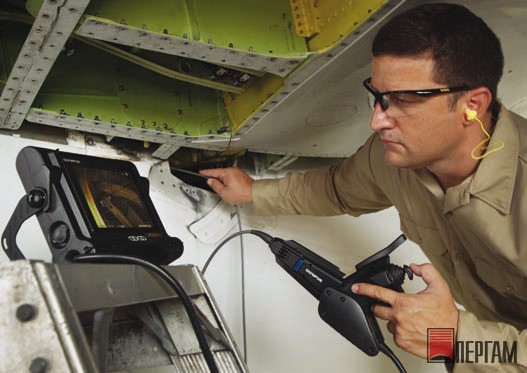

Компактная и портативная конструкция

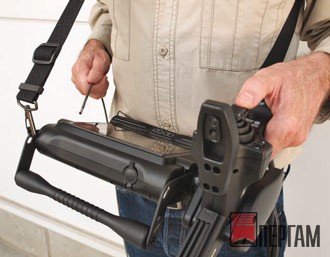

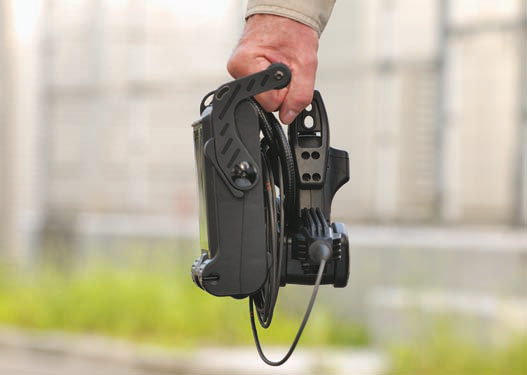

iPLEX RX и RT весят всего 2,9 кг, включая ионно-литиевую аккумуляторную батарею, рассчитанную на два часа работы. Компактная и портативная конструкция обеспечивает легкость доставки iPLEX RX и RT до места осмотра. Приборы удобны в использовании в труднодоступных местах. Блок управления зондом имеет вес порядка 1,0 кг.

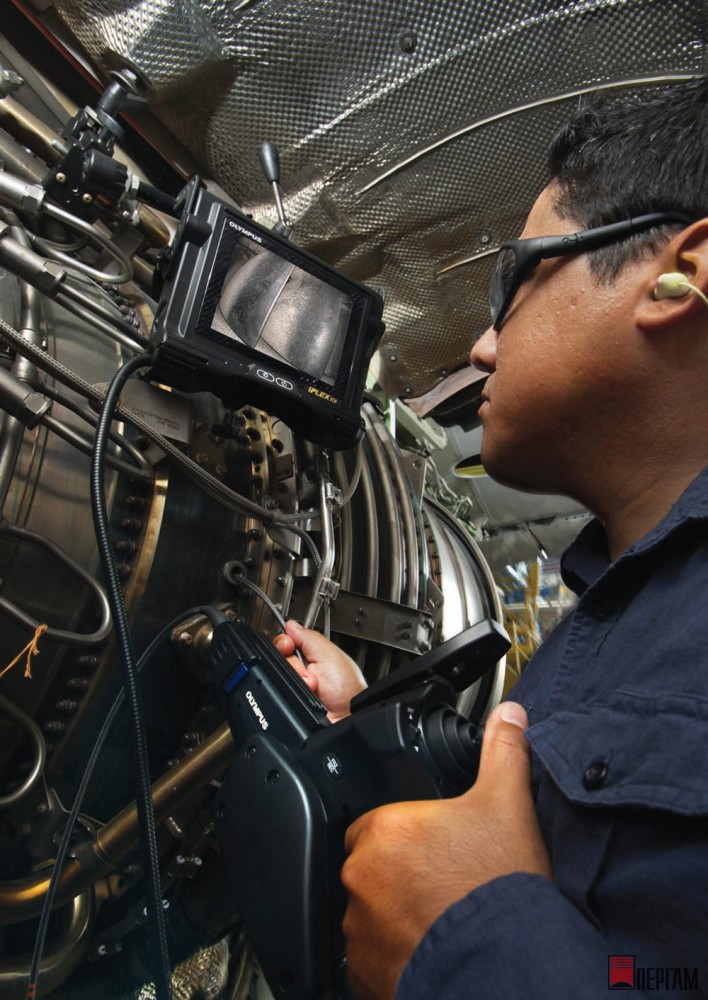

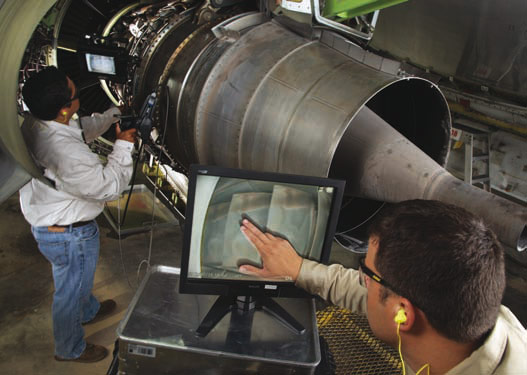

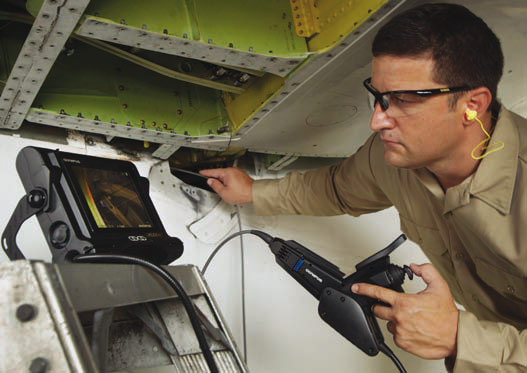

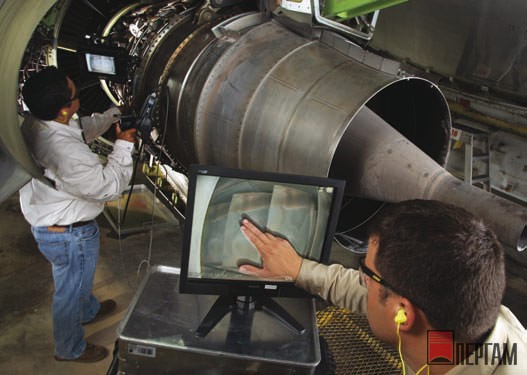

Удобный эндоскопический контроль и оптимальные режимы применения

Универсальная конструкция iPLEX RX и RT обеспечивает удобную эксплуатацию оператору с практически любым уровнем подготовки. Во время эндоскопического контроля поворотные рукоятки монитора трансформируются в подставку, благодаря чему можно установить видеоскоп в любом месте для оптимизации расстояния и углов наблюдения. Видеовыход iPLEX RX и RT позволяет выполнять групповой или удаленный эндоскопический контроль путем подключения внешнего монитора. Кроме того, iPLEX RX и RT можно переносить на плечевом ремне или подсоединять к штативу.

Плавное и точное приближение к объекту контроля

Инновационные технологии артикуляции, которыми оборудованы iPLEX RX и RT, обеспечивают плавное и точное наведение объектива и доставку зонда на максимальную глубину — к самым труднодоступным местам эндоскопического контроля.

Усовершенствованный пульт управления с артикуляцией TrueFeel оснащен точным и удобным джойстиком, который поворачивается легким прикосновением и плавно изгибает дистальную часть зонда во всех направлениях. На джойстике ощущается обратная связь по усилию изгиба, если зонд упирается в препятствие.

В конструкцию зонда входит уникальная технология Tapered Flex, которая оптимизирует продольную гибкость зонда для достижения превосходной маневренности и устойчивости при введении/ извлечении зонда по сложным траекториям.

Быстрое и легкое управление

Наиболее часто применяемые операции, такие как артикуляция зонда, настройка и запись изображения, легко активизируются нажатием специальных кнопок быстрого доступа, расположенных на легкой рукоятке. Меню настройки iPLEX RX и RT имеет упрощенную структуру для обеспечения легкого и быстрого управления.

Интуитивно-понятные пиктограммы меню

Отображение всех меню iPLEX RX и RT осуществляется с помощью понятных пиктограмм. Дефектоскопист может интуитивно распознавать меню и эффективно управлять требуемыми функциями или настройками.

Прочность и долговечность для надежной работы даже в суровых климатических условиях

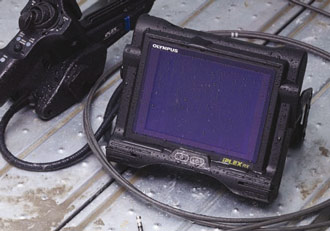

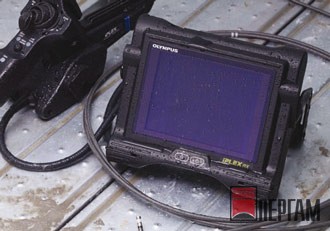

Возможность работы в любую погоду

В соответствии с всемирно признанными военными стандартами США (MIL-STD-810F/G и MIL-STD-461F)* и классом защиты IP55 системы iPLEX RX и RT прошли различные жесткие климатические испытания, включая воздействие ливня/пыли, высокой влажности и обледенения под дождем. Кроме того, монитор дневной видимости с антибликовым дисплеем обеспечивает четкое изображение даже при ярком солнечном свете.

Прочный корпус

iPLEX RX и RT прошли испытания на ударную нагрузку, включая воздействие вибрации и падение с высоты 1,2 м. В соответствии с военными стандартами США эта прочная система выдерживает суровые условия эксплуатации и обеспечивает надежную работу даже в неблагоприятной среде.

Долговечный зонд

Операторам часто требуется осматривать объекты, расположенные внутри узких каналов с шероховатыми поверхностями или острыми кромками. Зонд iPLEX RX и RT имеет износостойкую конструкцию с сопротивлением смятию и покрыт прочной, особо обработанной вольфрамовой оплеткой.

Кроме того, зонд iPLEX RX может использоваться при высокой температуре в зоне контроля — до 100 °C. Датчик температуры выдает звуковой сигнал и отправляет на дисплей визуальное предупреждение для предотвращения перегрева дистального конца видеоскопа. Особо обработанная вольфрамовая оплетка.

Расширенные функциональные возможности для обеспечения высокой точности эндоскопического контроля и эффективности работы

Стерео измерения для надежного эндоскопического контроля

Реализованная в приборе технология 3D стерео измерений обеспечивает высокую достоверность и точность результатов измерения. За счет захвата графической информации через две линзы стерео объектива и триангуляции, iPLEX RX обеспечивает получение точных пространственных измерений фактически любых объектов в широком диапазоне углов.

Кроме того, благодаря уникальной функции Spot-Ranging, видеоскоп iPLEX RX может измерять расстояние между объективом зонда и исследуемым объектом. Это единственный в отрасли инструмент, который определяет оптимальное расстояние до измеряемого объекта, позволяющее произвести более точные измерения.

Программное обеспечение генерации отчетов InHelp

Программное обеспечение InHelp по обработке данных эндоскопического контроля и создания отчетов* упрощает многие особенности удаленного визуального эндоскопического контроля с помощью видеоскопов iPLEX RX и RT. Программное обеспечение в значительной степени улучшает эффективность работы посредством сортировки изображений на видеоскопе iPLEX RX и RT и генерации отчетов на ПК одним нажатием кнопки мыши.

*Функция создания отчетов является опцией.

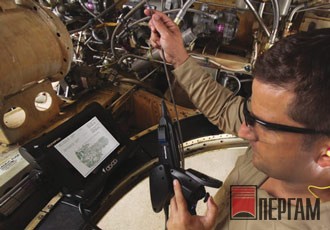

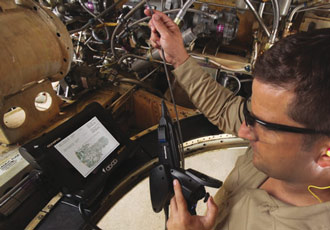

Отображение руководства по эксплуатации

iPLEX RX имеет функцию отображения документов в формате PDF. Вместо поочередного просмотра печатных руководств по эндоскопическому контролю и записанных изображений можно одновременно видеть то и другое на мониторе iPLEX RX. Благодаря этой уникальной функции повышаются скорость и производительность эндоскопического контроля.

Технические характеристики Видеоскоп RVI iPLEX RX/RT

Технические характеристики iPLEX RX и RT

ОСНОВНЫЕ ХАРАКТИРИСТИКИ
iPLEX IX Модель IV9420RX IV9435RX IV9620RX IV9635RX IV9650RX*¹ IV9675RX*¹
iPLEX RT Модель IV9420RT IV9435RT IV9620RT IV9635RT IV9650RT*¹ IV9675RT*¹
Диаметр рабочей части ∅ 4,0 мм ∅ 6,0 мм
Длина рабочей части 2,0 м 3,5 м 2,0 м 3,5 м 5,0 м 7,5 м
Материал внешней оплетки Высококачественный вольфрам
Жесткость Постоянная жесткость Переменная жесткость рабочей части (технология Tapered Flex). Гибкость плавно нарастает от блока управления к дистальному концу.
Углы отклонения верх/низ/право/лево 130° 130° 150° 130° *¹
Приблизительный вес системы (с аккумулятором) 2,9 кг 3,0 кг 3,1 кг 3,2 кг *¹
*1 Выпуск ожидается в мае 2014 г
 ХАРАКТЕРИСТИКИ РАБОЧЕЙ ЧАСТИ
iPLEX RX iPLEX RT
Механизм отклонения изгибаемой части зонда Усовершенствованная технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление
Датчик температуры Двухуровневый пороговый индикатор высокой температуры Нет
Источник света Светодиодная подсветка сверхвысокой интенсивности
Механизм блокировки оптического сменного адаптера двойная резьба с кольцевым резиновым уплотнением
РУЧНОЙ БЛОК УПРАВЛЕНИЯ
Габариты (Ш×Д×В) 365×93×192 мм
Вес 1000 г
Кнопки быстрого доступа Кнопки и джойстики ручного блока управления обеспечивают быстрый доступ к следующим функциям прибора: Управление артикуляцией зонда, Регулировки изображения, запись видео/ «захват» экрана, доступ к меню
СИСТЕМНЫЙ БЛОК
Габариты (Ш×Д×В) 227×64×189 мм
Максимальные габариты: 239×99×215 мм
LCD монитор 6,5 дюймовый антибликовый монитор с возможностью работы при прямом солнечном свете
Электропитание Батарея: 10,8 В номинальное значение, ~120 минут непрерывной работы Питание от сети: от 100 В до 240 В, 50/60 Гц (выносной импульсный блок питания)
Стандарт видеовыхода VGA
Выход USB Стандартный USB 2.0 A-типа
ПРОГРАММНОЕ УПРАВЛЕНИЕ
Операции с изображениями 5х цифровое увеличение изображения, 10 ступеней регулировки яркости
Регулировка усиления Трехступенчатая регулировка коэффициента усиления с уникальной технологий расширенного динамического диапазона (WiDER) Нет
Регулировка резкости 4-х ступенчатая регулировка резкости Нет
Регулировка насыщенности 3-х ступенчатая регулировка цветонасыщенности Нет
Знакогенератор монитора Допускается ввод до 30 стандартных символов
ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ
Внешние сменные носители информации Флеш-память USB, рекомендованная компанией Evident
Выводимая
знакогенератором дисплея информация
Заголовок из 30 пользовательских символов, дата, время, системные настройки
Окно предварительного просмотра отснятых изображений Записанная информация может быть просмотрена в виде окна-массива уменьшенных изображений
Запись статических изображений (фото) Разрешение 768×576 пикселей
Формат записи сжатый JPEG
Размер одного сохраненного изображения — примерно 300 Кб (возможность сохранения около 3,400 изображений на 1 Гб памяти)
Запись видео Разрешение 640×480 пикселей
Формат записи AVI MPEG-4, материал может быть легко просмотрен при помощи Windows Media Player
Размер фрагмента видеозаписи длинной 1 с составляет ~500 Кб (~30 минут записи видео на 1 Гб памяти)
СТЕРЕОИЗМЕРЕНИЯ  (дополнительные функции iPLEX RX*, выпуск ожидается в мае 2014 г.)
Расстояние Расстояние между двумя точками в пространстве
Точка-Линия Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем линии
Глубина Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем плоскости
Область/Линии Измерение площади некоторой области, а также длины контура, образованного несколькими точками
* В случае iPLEX RT, стереоскопические измерения становятся возможными после модификации до уровня iPLEX RX.

ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур Рабочая часть На воздухе: от –25 до 100 °C iPLEX RX; от –25 до 80 °C iPLEX RT
В воде: от 10 до 30 °С
Системный блок, блок управления На воздухе: от –10 до 40 °С с аккумулятором
от 0 до 40 °С c адаптером питания переменного тока
Относительная влажность Для всех частей От 15 % до 90 %
Устойчивость к жидким агрессивным средам Для всех частей Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5 % соляным раствором
Водонепроницаемость Рабочая часть (зонд) Полностью герметична. Выдерживает гидростатическое давление: IV94 серия — эквивалент высоты столба воды до 3,5 м; IV96 серия — эквивалент высоты столба воды до 7,5 м
Системный блок, блок управления Прибор работоспособен под дождем и снегом, даже при сильном ветре (при этом батарейный отсек должен быть закрыт, а питание осуществляться только от аккумулятора). Неработоспособен под водой.
СТОЙКОСТЬ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ
Допустимые условия эксплуатации для данного прибора соответствуют стандартам министерства обороны США MIL-STD-810F/G и MIL-STD-461F. Гарантия отсутствия дефектов не предоставляется ни при каких условиях. За подробными сведениями обращайтесь к торговому представителю Evident.
Метод испытания Соответствие стандарту
Вибрация MIL-STD-810F, Метод 514.5, Процедура I (Общий вибрационный тест)
Удар MIL-STD-810G, Метод 516.5, Процедура IV (Тест на падение с высоты)
Водонепроницаемость MIL-STD-810F, Метод 506.4, Процедура I (Дождь с ветром)
Влажность MIL-STD-810F, Метод 507.4
Соляной туман MIL-STD-810F, Метод 509.4
Песок и пыль MIL-STD-810G, Метод 510.4, Процедура I (Частицы пыли с ветром)
Обледенение MIL-STD-810F, Метод 521.2
Электромагнитные помехи*¹ MIL-STD-461F, RS-103, (Тест на электромагнитную восприимчивость неэкранированных частей прибора)
Взрывоопасная атмосфера MIL-STD-810F, Метод 511.4, Процедура I (Работа во взрывоопасной атмосфере)
*1 Исключение IV9675RX и IV9675RT серии
ОСНОВНЫЕ МОДЕЛИ ОПТИЧЕСКИХ АДАПТЕРОВ
Оптические адаптеры (объективы) с наружным диаметром 6,0 мм AT40D-
IV96
AT80D/
NF-IV96
AT80D/
FF-IV96
AT120D/
NF-IV96
AT120D/
FF-IV96
AT80S-
IV96
AT120S/
NF-IV96
AT120S/
FF-IV96
Опти­ческие
характеристики
Угол поля 40° 80° 120° 80° 120°
Направление обзора прямое боковое
Глубина резкости*¹ От 200 мм до ∞ От 9 мм до ∞ От 35 мм до ∞ От 2 до 200 мм От 19 мм до ∞ От 15 мм до ∞ От 1 до 25 мм От 3 мм до ∞
Дис­тальный
конец
Наружный диаметр*² ∅ 6,0 мм
Длина*³ 18,4 мм 18,9 мм 18,8 мм 18,9 мм 18,8 мм 24,2 мм
ОПТИЧЕСКИЕ АДАПТЕРЫ С НАРУЖНЫМ ДИАМЕТРОМ 4,0 мм СТЕРЕО АДАПТЕРЫ ДИАМЕТРОМ 4,0 мм и 6,0 мм*4
AT80D/
FF-IV94*4
AT120D/
NF-IV94
AT120D/
FF-IV94
AT100S/
NF-IV94
AT100S/
FF-IV94
AT50D/
50D-IV94
AT50S/
50S-IV94
AT60D/
60D-IV96
AT60S/
60S-IV96
Оптические
характеристики
Угол поля 80° 120° 100° 50°/50° 60°/60°
Направление
обзора
прямое боковое прямое/
прямое
боковое/
боковое
прямое/
прямое
боковое/
боковое
Глубина резкости*¹ От 35 мм до ∞ От 2 до 200 мм От 17 мм до ∞ От 2 до 15 мм От 8 мм до ∞ *4 *4 *4 *4
Дис­тальный
конец
Наружныйдиаметр*² ∅ 4,0 мм ∅ 4,0 мм ∅ 6,0 мм
Длина*³ 19,0 мм 21,7 мм *4 *4 *4 *4

*1 Показывает диапазон расстояний от объектива, в котором предметы наблюдаются четко.
*2 Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром 4,0 и 6,0 мм.
*3 Соответствует длине жесткого участка рабочей части в районе дистального конца..
*4 Выпуск ожидается в мае 2014 г.

Аксессуары


Ионно-литиевый аккумулятор
NC2040NO29
Зарядное устройство
CH5000C (США) /
CH5000X (Европа)
Батарея обеспечивает продолжительную работу устройства.




Комплект жестких направляющих
MAJ-1253 (для 6,0 мм зонда)
MAJ-1737 (для 4,0 мм зонда)
Выпускаются комплекты 6,0 мм и 4,0 мм зондов. В каждом комплекте три жесткие направляющие трубки длиной 250 мм, 340 мм и 450 мм.




Оптические адаптеры
Представлен большой выбор адаптеров для iPLEX RX и RT, что позволяет использовать прибор для решения разнообразного спектра задач практически на любых объектах.


Направляющая трубка под 6,0 мм длинную рабочую часть
MAJ-1825-75
Защищает рабочую часть и помогает плавному ее введению в зону контроля. Трубка рассчитана под 6,0 мм диаметр рабочей части и длину 7,5 м.



Сетевой адаптер
iPLEX RX и RT могут работать от батареи, либо от сети переменного тока через сетевой адаптер.
