Видеоскоп RVI iPLEX MX II

Портативный промышленный видеоскоп с зондами, на выбор 4.4 или 6.0 мм
Артикул: 21835
Снят с производства
Рекомендуемая замена
Гарантия производителя:
12 месяцев
Видеоскоп RVI iPLEX MX II
описание в pdf

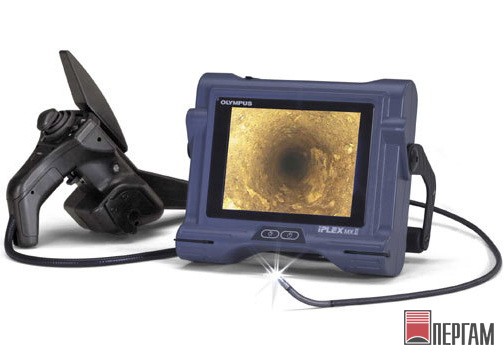

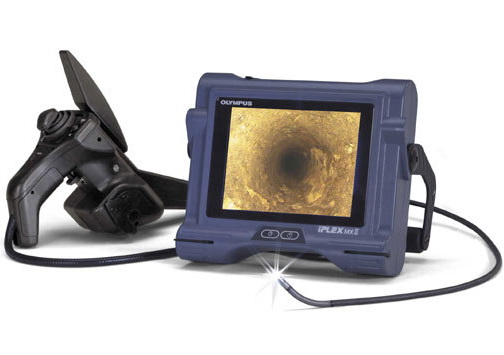

Видеоскоп iPLEX MX II

Надежность

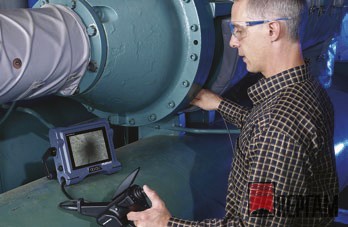

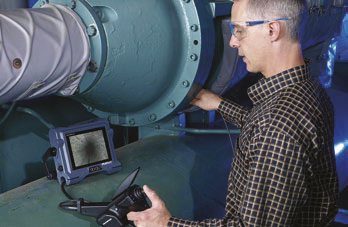

Видеоскоп iPLEX MX II специально спроектирован для работы в тяжелых условиях и особенно удобен в тесных пространствах, где требуется портативность и прочность.

Многолетний опыт и жесткий контроль качества. iPLEX MX II воплотил в себе многолетний опыт компании Evident по созданию эндоскопических систем визуального контроля и контролю качества их производства.

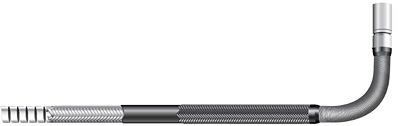

Прочная рабочая часть зонда. Модель оснащена усовершенствованной рабочей частью с четырехслойной внутренней арматурой, что обеспечивает не только ее повышенную прочность, но и простоту введения зонда видеоскопа в зону контроля. Кроме того, рабочая часть обладает высокой износостойкостью, в два раза выше, чем у предыдущего поколения MX, а также высокой устойчивостью к смятию и срезу. Легкость введения зонда обеспечивается за счет применения патентованной технологии Tapered Flex™ — переменной по длине жесткости рабочей части.

Видеоскоп iPLEX MX II совмещает в себе портативность с производительностью, модульность с надежностью, простоту в работе и широкие функциональные возможности. По уровню качества и надежности iPLEX MX II ни в чем не уступает другим моделям iPLEX и позволяет персоналу с любым уровнем подготовки выполнять осмотры с комфортом, быстро и точно.

Качество изображения

Большой монитор для обнаружения мелких дефектов. Превосходное качество изображения позволяет видеть мельчайшие дефекты. Модель iPLEX MX II оснащена большим 6,5-дюймовым монитором (с диагональю экрана 165 мм), что позволяет уверенно обнаруживать мельчайшие дефекты. Дисплей с трасфлективной матрицей обеспечивает получение четкого изображения в помещениях и на улице, даже при ярком солнечном свете.

Светодиодная подсветка повышенной яркости. Используемая в iPLEX MX II светодиодная система подсветки обеспечивает яркость в четыре раз выше, чем на обычных моделях, позволяя разглядеть самые глубокие и темные исследуемые участки. Кроме того, кольцевой блок светодиодов обеспечивает равномерное освещение объектов контроля.

Непревзойденная простота в работе

Видеоскоп iPLEX MX II удобен и эффективен при любом уровне подготовки оператора.

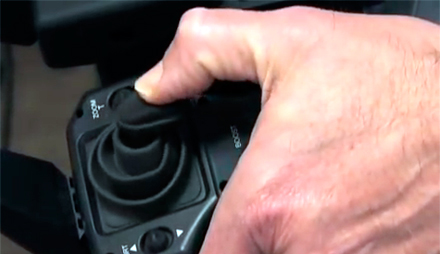

Эргономичная и легкая рукоятка гибкого зонда с функцией артикуляции TrueFeel. Не вызывает усталости при длительной работе, имеет обратную связь по усилию изгиба, что позволяет своевременно избежать защемления зонда внутри осматриваемого изделия. Кнопки, переключатели и джойстик на рукоятке обеспечивают навигацию по меню.

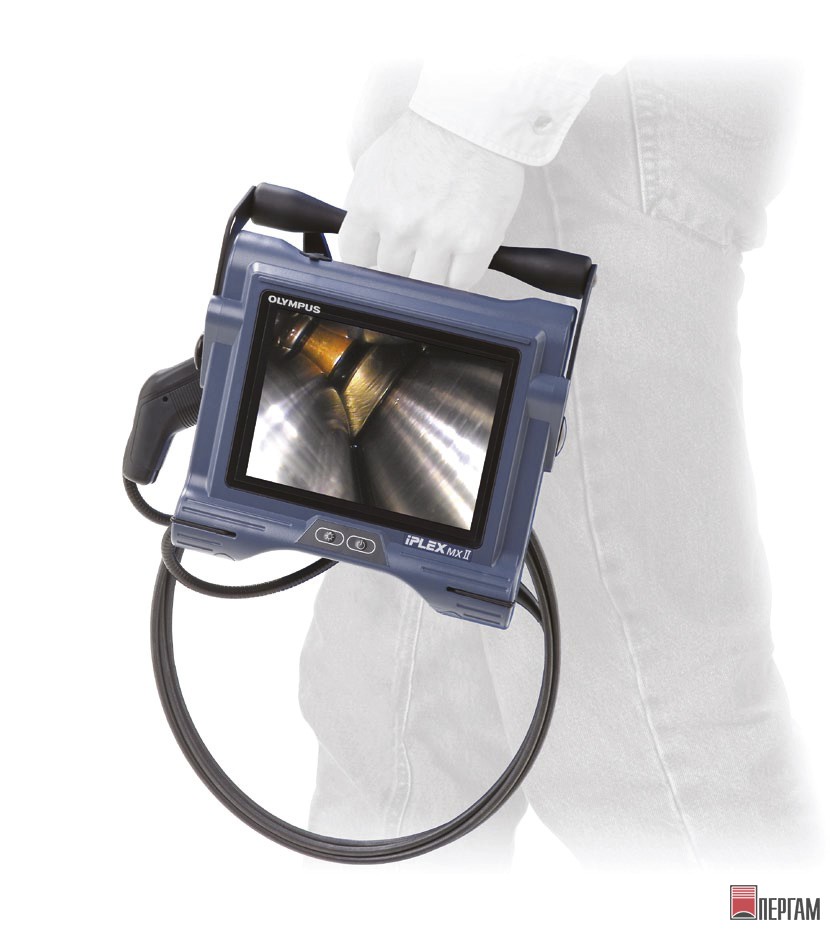

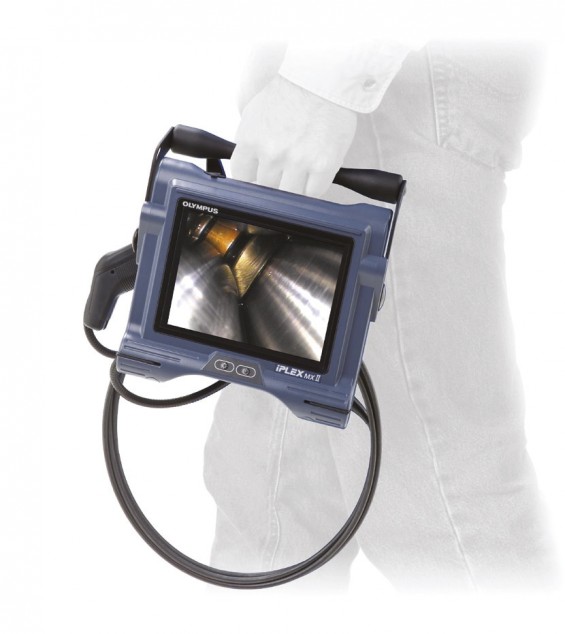

Конструкция системы обеспечивает гибкость при эксплуатации. Компактный и портативный iPLEX MX II весит всего 2,5 кг, его размеры более чем на 30 % меньше, чем уаналогичных моделей. Он удобен при транспортировке и в эксплуатации — прибор готов к работе сразу после включения. Вы можете работать с iPLEX MX II, поставив его в удобное для Вас место, рукоятку зонда можно удерживать правой или левой рукой или прикрепить к основному блоку.

Удобный доступ к различным объектам контроля. Видеоскоп iPLEX MX II может поставляться с гибкими несменными зондами наружных диаметров 4,4 или 6,0 мм, что позволяет проводить осмотры различных машин и механизмов. Оба зонда отличаются короткими жесткими участками дистального конца, что обеспечивает легкость прохода труднодоступных мест с малым радиусом изгиба.

Эффективность записи и обработки изображений. Видеоскоп iPLEX MX II записывает высококачественные статические изображения JPEG на USB флеш-память по одному нажатию кнопки. Вы также можете составлять отчеты, подключив к Вашему компьютеру совместимый с ПК носитель информации. Чтобы упростить процесс последующей обработки результатов осмотра, изображения можно снабжать текстовыми комментариями.

Технические характеристики Видеоскоп RVI iPLEX MX II

Технические характеристики iPLEX MX II

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Модель IV8415M IV8430M IV8630M
Рабочая Диаметр рабочей части*¹ ø 4,4 мм ø 6,0 мм
Длина рабочей части 1,5 м 3,0 м 3,0 м
Дистальная часть*² 14,85 мм 21,34 мм
Материал внешней оплетки Высококачественный вольфрам
Жесткость Переменная жесткость рабочей части (технология TTF), гибкость зонда увеличивается в направлении от блока управления к дистальному концу
Оптические характеристики Направление обзора Прямое Прямое, можно изменить на боковое при помощи зеркального адаптера бокового обзора
Угол поля 100° 120°
Глубина резкости*³ 12–50 мм 18–1000 мм
Источник света Матрица светодиодов высокой яркости
Отклонение Углы отклонения Верх/Низ/Право/Лево 120°
Механизм отклонения изгибаемой части зонда Технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление. Обеспечивается обратная связь по усилию изгиба, предупреждающая закусывание зонда внутри изделия.
Вес системы (с аккумулятором) 2,5 кг 2,6 кг

*1Рабочую часть можно вставить в отверстие с диаметром 4,4 или 6,0 мм
*2 Соответствует длине жесткого участка рабочей части в районе дистального конца
*3 Соответствует оптимальному расстоянию от объектива до наблюдаемой поверхности

РУЧНОЙ БЛОК УПРАВЛЕНИЯ
Кнопки быстрого доступа Кнопки и джойстики ручного блока управления обеспечивают быстрый доступ к следующим функциям прибора: яркость, изменение масштаба, стоп — кадр, «захват» экрана, управление углами отклонения, фиксатор угла изгиба рабочей части, доступ к меню, вызов последнего изображения
Габариты 230×100×200 мм
Вес 500 г
СИСТЕМНЫЙ БЛОК
Габариты 239×215×99 мм
LCD монитор Аккумулятор: 10,8 В номинальное напряжение
Электропитание Аккумулятор: 10,8 В номинальное напряжение
Питание от сети: от 100 В до 240 В, 50/60 Гц (малогабаритный выносной импульсный блок питания)
Видеовыход Композитный, разъем типа RCA
Выход USB Стандартный USB 2.0, A-типа
РЕГУЛИРОВКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Регулировки изображения Трехуровневое цифровое увеличение изображения, восемь ступеней цифровой регулировки яркости
Знакогенератор монитора Допускается ввод до 30 стандартных символов
ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ
Внешние сменные носители информации  USB flash карта, рекомендованная компанией Evident
Выводимая знакогенератором дисплея информация  30 символов, дата и время
Запись статических изображений (фото) Разрешение NTSC: 640×480 пикселей, PAL: 768×576 пикселей
Формат записи Сжатый JPEG (совместимый с Exif 2)
Размер одного сохраненного изображения 300 Кб
ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур Рабочая часть На воздухе: от −25 до 80 °C
В воде: от 10 до 30 °C
Системный блок,
блок управления
На воздухе: от −10 до 40 °C
Относительная влажность Для всех частей От 15 % до 90 %
Устойчивость к жидким агрессивным средам Для всех частей Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5 % соляным раствором.
Водонепроницаемость Рабочая часть Герметична и работоспособна под водой, глубина проникновения — не более 3 метров
Системный блок, блок управления Водонепроницаемость и защита от брызг отсутствуют
ХАРАКТЕРИСТИКИ ЗЕРКАЛЬНОГО АДАПТЕРА БОКОВОГО ОБЗОРА*¹
Модель Диаметр рабочей части*² Направление обзора Угол поля Глубина резкости*³
AT50S-IV76X2 ø 7,4 мм Боковое 50º 5–1,000 мм

*1Применяется только с моделями IV8630M. При установленном адаптере зеркальное изображение занимает не весь экран монитора. Допускается использование зеркального адаптера под водой, после чего требуется протирка и просушка адаптера и зонда, для исключения коррозии и загрязнений
*2Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром 7,4 мм
*3Соответствует оптимальному расстоянию от объектива до наблюдаемой поверхности
