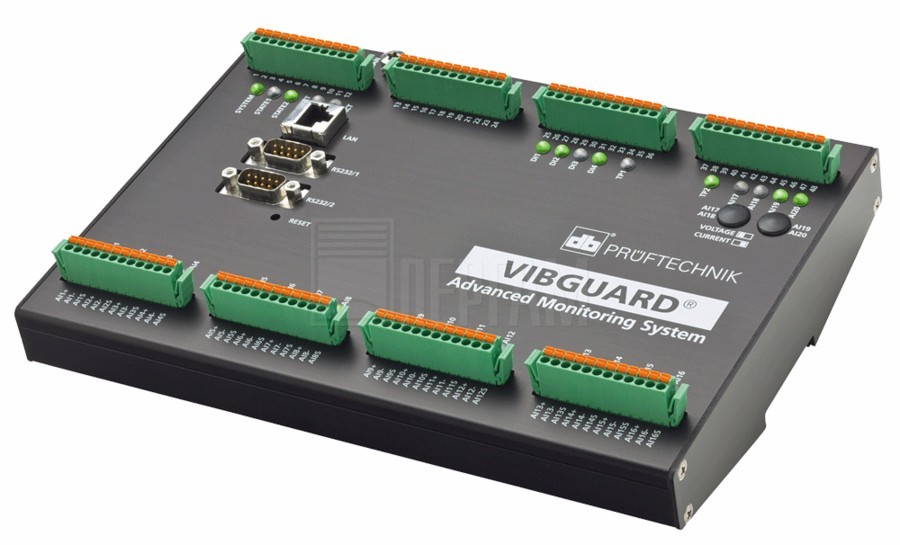

Pruftechnik

Pruftechnik VIBGUARD

Система непрерывного контроля технического состояния производственного оборудования
Артикул: 22546
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Pruftechnik VIBGUARD
описание в pdf

VIBGUARD® система контроля для защиты вашего оборудования

Компания PRÜFTECHNIK ценит безопасность! Система контроля VIBGUARD® не только защищает оборудование от повреждений, но и позволяет обезопасить производственный процесс и повысить производительность.
Убедитесь в этом сами!

Cовременная система управления данными

Каждый канал позволяет проводить беспрерывные измерения двух временных сигналов или 1 спектра огибающей и до шести характеристик (с интервалом в одну секунду), таких как уровень вибрации и состояние подшипников.
20 измерительных каналов позволяют ежедневно снимать достаточный объем данных для непрерывного отслеживания состояния оборудования. Современная система управления данными позволяет избежать потерь важных данных и отфильтровать ненужную информацию, поэтому данные пересылаются без ошибок даже по беспроводному соединению.

Возможности VIBGUARD®

  • 20 синхронных измерительных каналов
  • Беспрерывная регистрация данных по каждому каналу
  • Импульсные входы/триггер/датчик оборотов
  • Автоматическая проверка кабелей и датчиков на наличие дефектов
  • Цифровые входы и выходы
  • Подсоединение к сети (Ethernet, протокол Modbus TCP)
  • Компактный и надежный
  • Не требует систем активного охлаждения

Преимущества системы VIBGUARD®

Производительность
Высокоскоростные процессоры, оптимизация измерений и современная система управления данными позволяют системе VIBGUARD® соперничать с самыми высококлассными системами оперативного контроля.
Автономность
Регистрация и оценка данных, а также функция оповещения о неполадках, производимая рабочим модулем VIBGUARD®.
Синхронность
Система VIBGUARD® способна производить беспрерывные измерения одновременно по 20 каналам передачи данных, что позволяет использовать данную систему даже на сложном оборудовании с множеством рабочих параметров.
Модульность
Система VIBGUARD® может быть легко расширена. Необходимо лишь подключить дополнительные измерительные каналы или установить дополнительные модули VIBGUARD® на управляющий блок.
Безопасность
Система VIBGUARD® защитит ваше оборудование от неожиданной поломки благодаря беспрерывной регистрации и оценки всех параметров текущего состояния.
Гибкость
Измерительные каналы можно настроить для проведения измерений вибрации или параметров рабочего процесса. Настройка цифровых фильтров верхних и нижних частот позволяет выделять только необходимые параметры для их последующей регистрации.

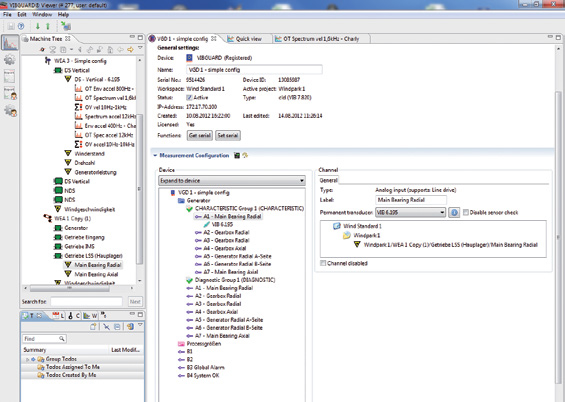

ПО VIBGUARD® Viewer

ПО VIBGUARD® Viewer адаптирует интерфейс под нужды конкретного приложения и отображает только ту информацию, которая необходима для работы в текущий момент.
Например, во время анализа данных измерений программа выведет на экран древовидное изображение комплекса оборудования и график с данными измерений. Таким же образом выводится отдельный индивидуальный интерфейс для администрирования системы, ее настройки и составления отчетов.





Настройка управляющего блока

Сетевой менеджер позволяет назначить для каждого отдельного канала измерительные задачи, условия запуска и оповещения о неполадках, а также другие параметры работы с данными. Все настройки производятся на аппаратном уровне, поэтому подключение к оборудованию и точкам измерений не требуется.

Экономия времени при помощи интерактивных элементов

Каждый из элементов можно развернуть, щелкнув по нему мышкой. Например, щелкнув по значку измерений, можно открыть соответствующий график результатов, а щелкнув по значку датчика, открыть окно его настройки.

Проведение анализа
Визуализация и оценка данных измерений

Конфигурация системы
Настройка точек и задач измерений

Администрирование
Управление проектами и отдельными частями системы

Отчетность
Создание интерактивных отчетов и задач

Анализ результатов на ПК

Программное обеспечение VIBGUARD® Viewer позволит с легкостью настроить параметры измерительных каналов, анализа данных и отчетности. Данное ПО обладает интуитивнопонятной развитой структурой. Широкий набор дополнительных функций и настраиваемый пользовательский интерфейс удовлетворят даже самым высоким требованиям.

Преимущества:

  • Интуитивно-понятный интерфейс
  • Поддержка нескольких мониторов: отдельные окна можно распределить по нескольким мониторам, подключенным к одному ПК.
  • Редактируемые форматы отчетов (HTML, DOC,...).
  • Однопользовательская и многопользовательская версии
  • Кинематическая модель для расчета и контроля характерных частот оборудования.
  • Практичные инструменты для анализа: каскадное представление спектров, метки, маркеры частот, расчет динамики, тренд прогноза...
  • Анализ данных с учетом различных режимов работы (до трех).
  • Высокая производительность и оптимизация организации данных.
  • Управление уровнями доступа пользователя.
  • Удобный модуль для настройки параметров задач измерений.
  • Выходы для назначения и распределения задач, а также передачи системных сообщений о действиях.

Простота настройки

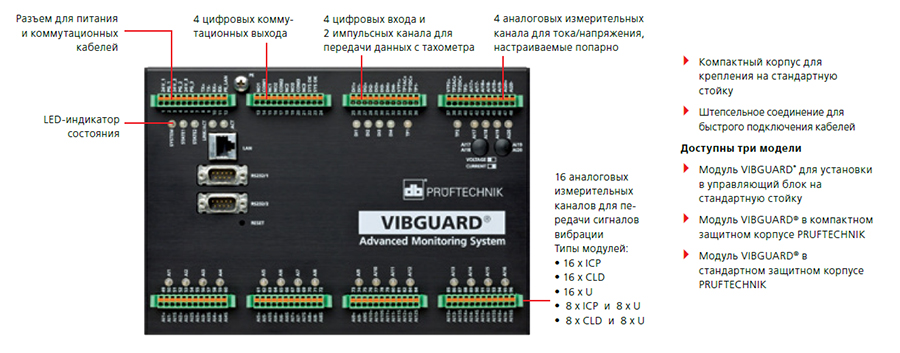

Клеммная диаграмма (terminal diagram) отображает схему подключения датчиков и кабелей к определенным каналам. Данная функция облегчает подключение и составление базы данных.

VIBGUARD® – составляющая стратегии PRUFTECHNIK

VIBGUARD® органично вписывается в концепцию организации мониторинга состояния оборудования с помощью переносных приборов и систем оперативного мониторинга. Данная концепция позволяет найти оптимальное решение для контроля состояния оборудования на любом производстве, в соответствии с финансовыми возможностями и техническими требованиями.

Технические характеристики Pruftechnik VIBGUARD

Технические характеристики

Измерительные каналы 20 параллельных каналов с аналогово-цифровыми преобразователями (по одному на каждый канал)
Динамический диапазон 110 дБ (при 24 битах)
Разрешение спектра стандарт: 6400 / анализ: 102400
Опрос каналов непрерывный, по отдельному тракту передачи сигнала для каждого канала
Цифровые входы 4
Входы для измерения скорости 2
Цифровые выходы 4 релейных выхода
Передача данных Протоколы TCP/IP, Modbus TCP
Порты передачи данных Ethernet (100 Мбит/с); 2 x RS232
Электропитание 24 В DC / 0,5 A
Память 1 Гб
Материал корпуса Алюминий
Степень защиты IP 22 (управляющий блок без защитного корпуса)
IP 65 (с защитным корпусом)
