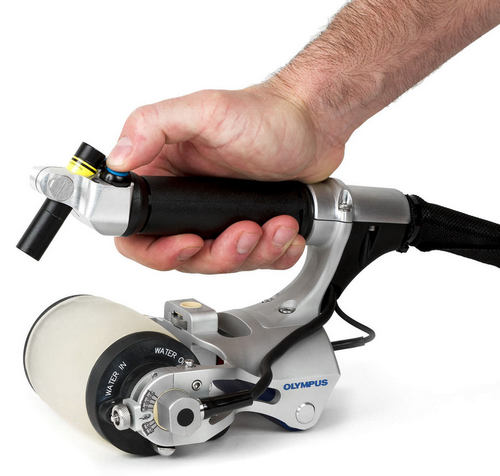

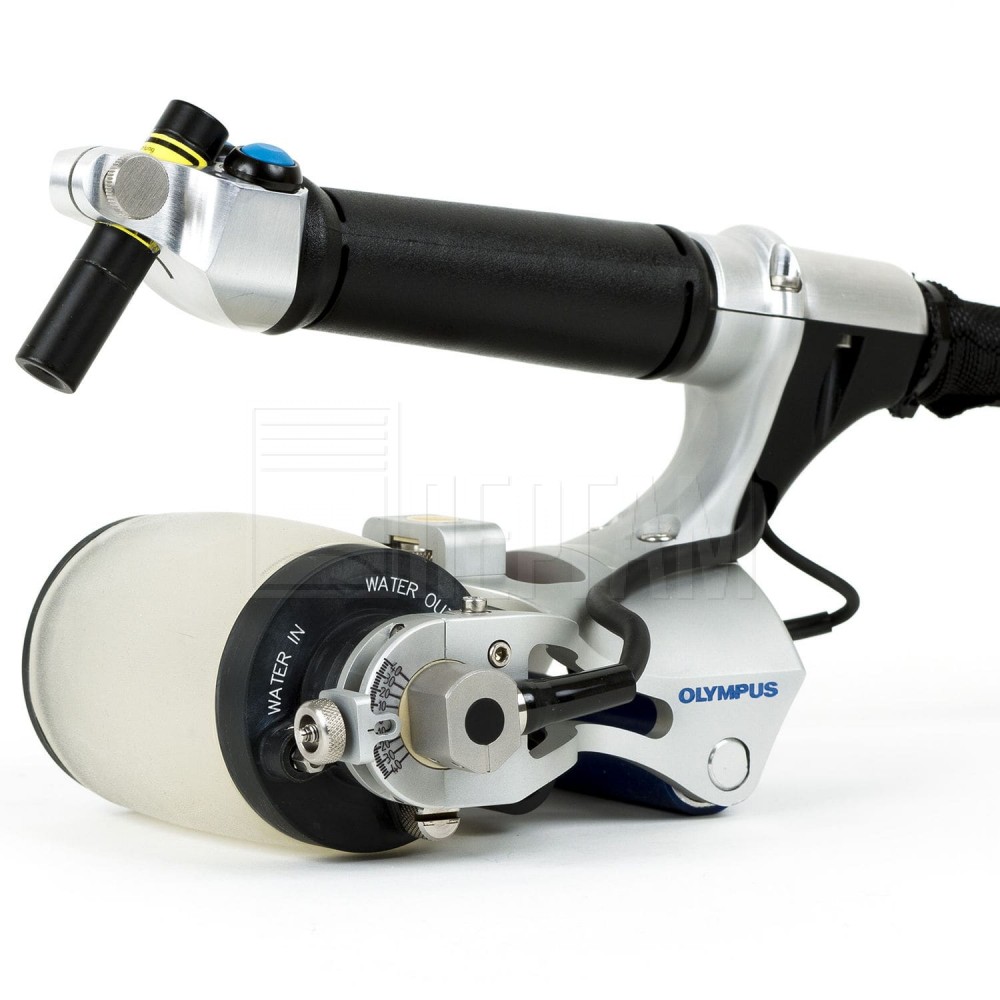

RollerFORM - роликовый ФР-преобразователь

Фазированный преобразователь для контроля композитных материалов и картографирования коррозии металла

Роликовый фазированный преобразователь RollerFORM предназначен для контроля композиционных материалов, алюминиевых и титановых сплавов, широко используемых в аэрокосмической промышленности, а также картографирования коррозионных повреждений трубопроводов и других действующих производственных объектов.

 RollerFORM – это эффективная альтернатива двухкоординатным системам сканирования и иммерсионным методам контроля. Уникальный эластичный материал шины колеса RollerFORM специально разработан для обеспечения высокого качества ультразвукового контроля, не уступающего иммерсионному. Достаточно минимального количества жидкости и небольшого давления на преобразователь для получения качественного акустического контакта и четкого сигнала даже в сложных позициях сканирования.

Основные характеристики

• Превосходный акустический контакт при использовании минимального количества жидкости;
• Акустический импеданс, равный сопротивлению воды;
• 25-миллиметровая линия задержки позволяет выполнять контроль материалов толщиной до 50 мм;

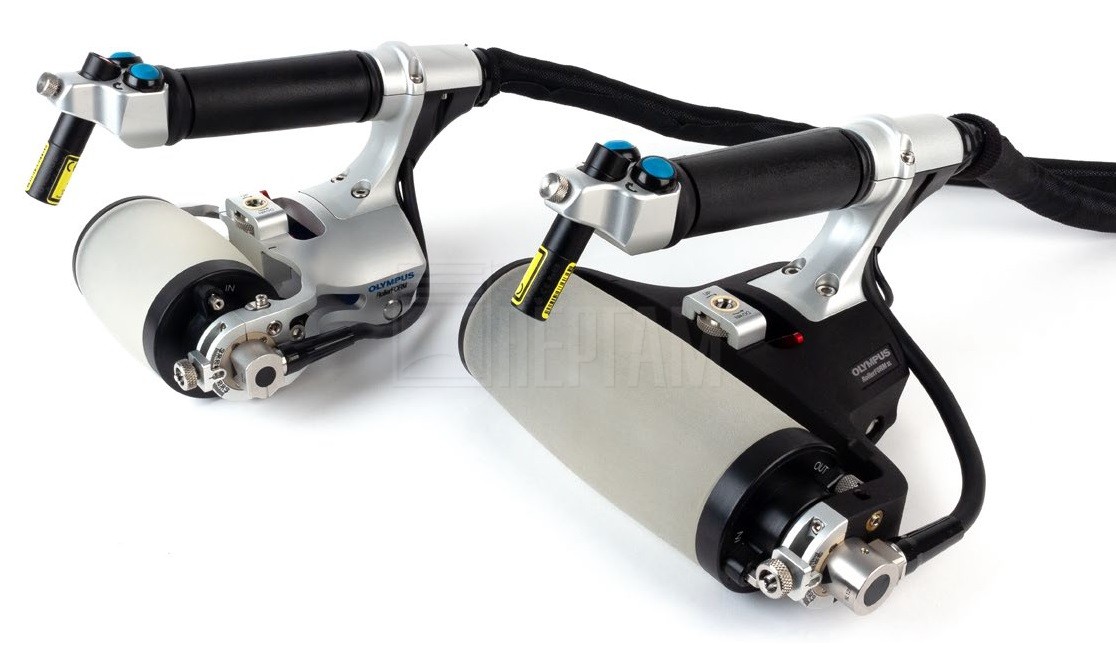

• Широкая зона покрытия: до 128 мм;
• Может использоваться в соответствии с существующими процедурами самолетостроительных предприятий.

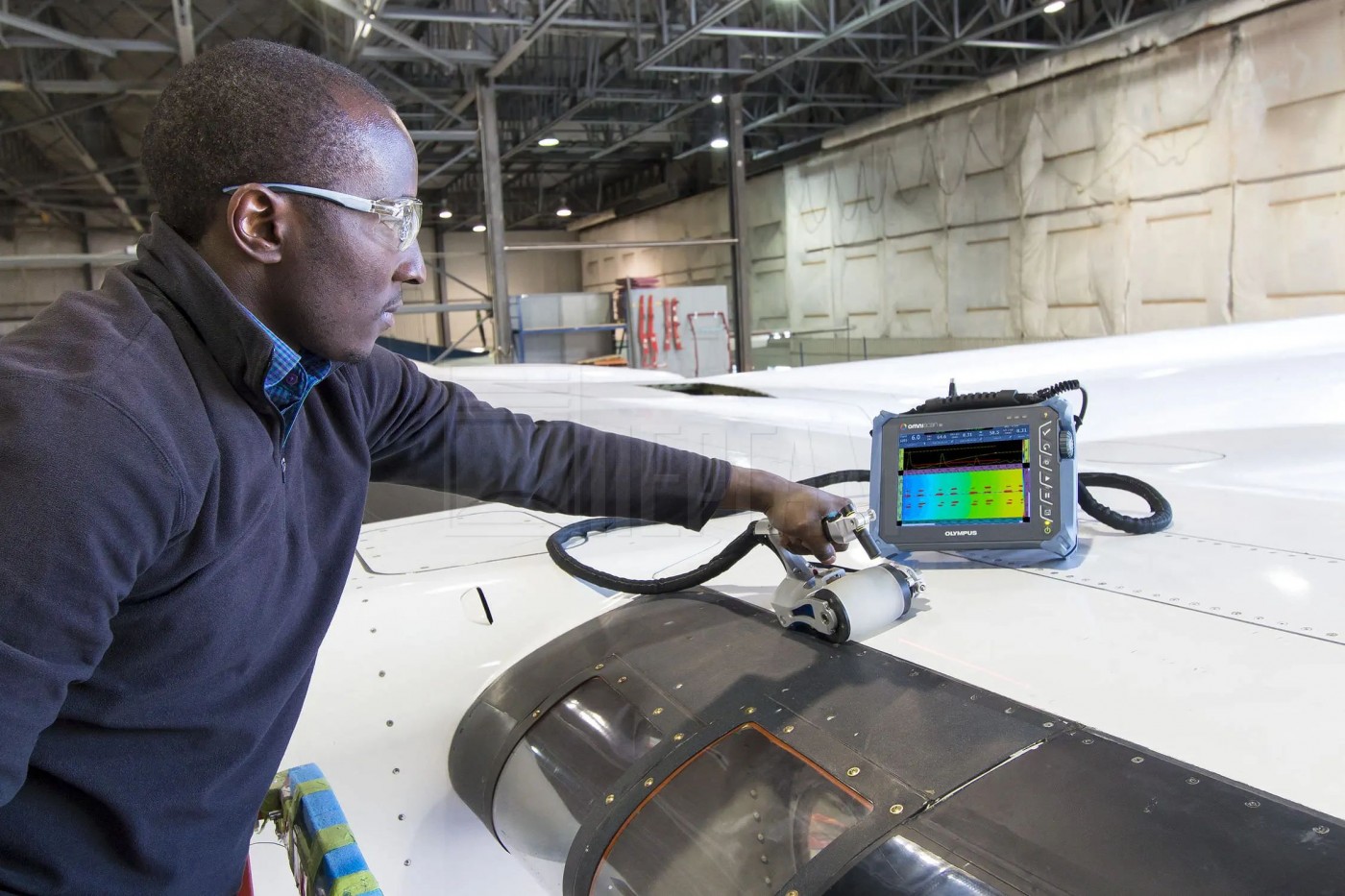

Прокатите преобразователь по поверхности объекта и результат готов

Ультразвуковой преобразователь RollerFORM, в сочетании с ФР-дефектоскопами OmniScan и FOCUS PX, использует ультразвуковые лучи с углом ввода 0° для контроля материалов в процессе их производства и технического обслуживания. Самые распространенные области применения включают: определение расслоений и пористости композитных материалов, а также измерение остаточной толщины стенок трубопроводов.

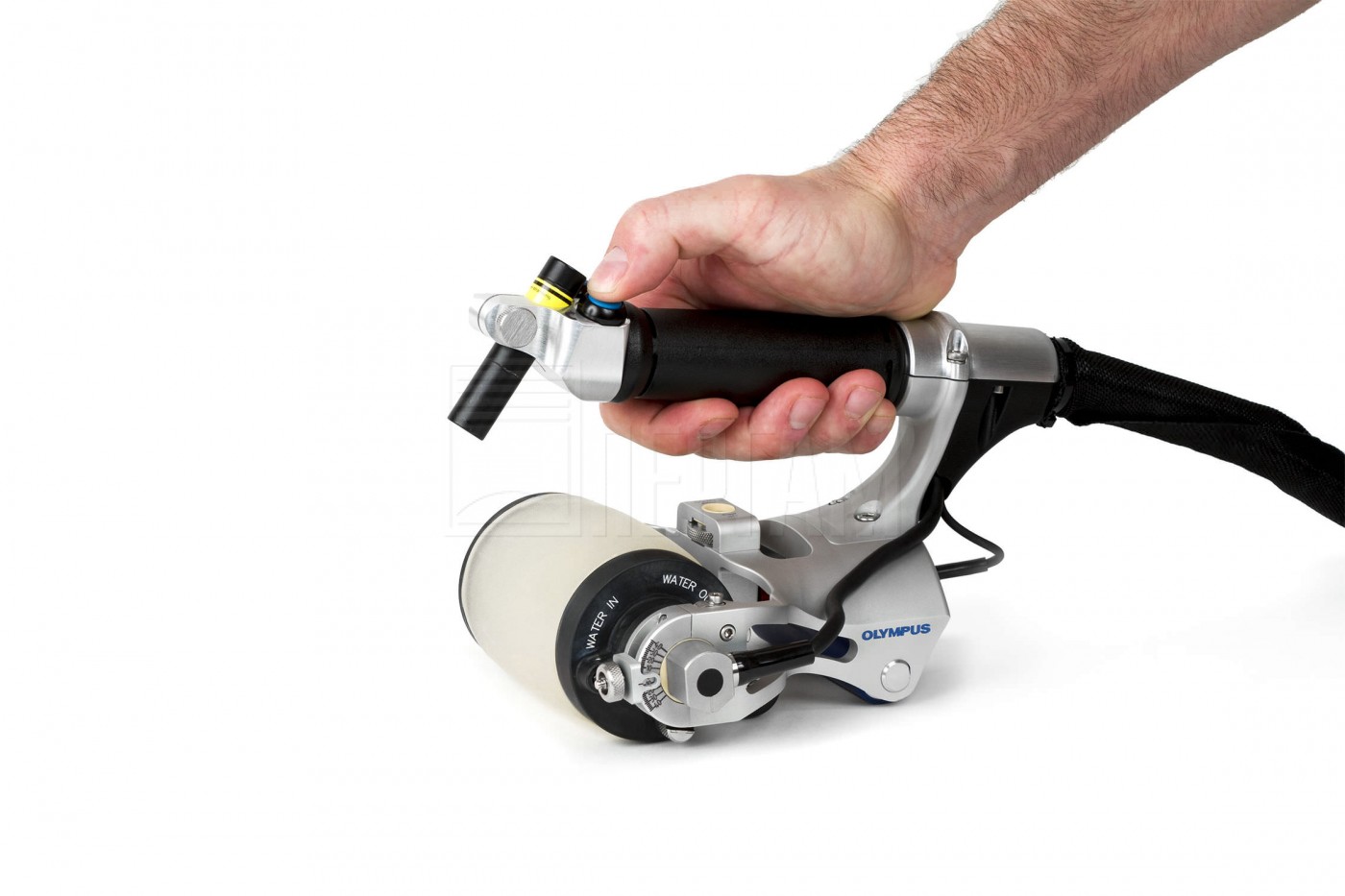

Встроенная кнопка индексации и эргономичный дизайн RollerFORM обеспечивает быстрое картирование поверхности материала путем получения многочисленных однострочных C-сканов и их объединения в единое изображение в режиме реального времени. Встроенный лазерный указатель облегчает выполнение точного прямолинейного сканирования.

В дополнение к превосходному акустическому контакту, шина колеса RollerFORM выполнена из специального эластичного материала, имеющего акустический импеданс практически равный водному. Конструкция преобразователя способствует эффективной передаче ультразвука в объект контроля без нежелательных эхо-сигналов и обеспечивает оптимальную разрешающую способность (1 мм) в подповерхностной зоне в композиционных материалах при использовании ФР-преобразователя с частотой 5 МГц. ФР-преобразователь с частотой 3,5 МГц используется для контроля толстых материалов с высоким уровнем затухания. Прозрачный материал шины преобразователя позволяет легко и быстро определять присутствие воздушных пузырьков или загрязняющих примесей в водяном резервуаре.
