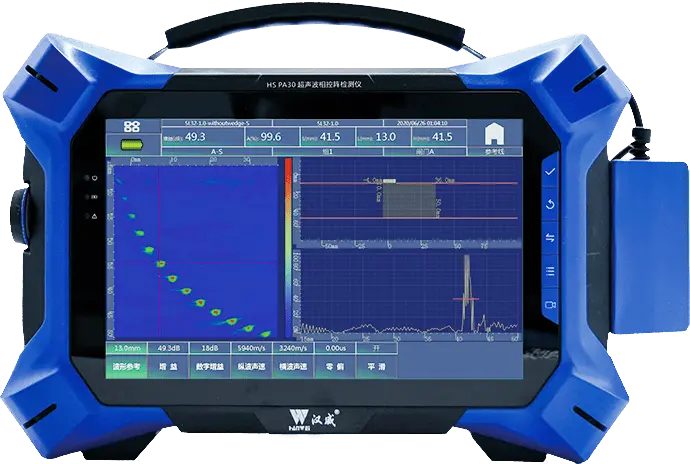

Дефектоскоп на фазированных решетках PA30-E
Поставляется в минимальные сроки
Дефектоскоп для контроля толстостенных изделий и крупнозернистых материалов
PA30-E - это дефектоскоп с поддержкой ФР, TOFD и метода полной фокусировки матрицы (TFM). В комплекте с каждым прибором поставляется ПО HSviewer для просмотра и анализа данных на ПК. 64 активных элемента фазированной решетки гарантируют лучшее покрытие и точность, дефектоскоп подходит для контроля сложных композитных материалов, стыковых сварных швов, фланцев и лопастенй, труб из сшитого полиэтилена, коррозионно-устойчивых сплавов и аустенитных сталей, др.
Прибор может одновременно сканировать и проверять сварные швы толщиной 100 мм. Есть поддержка многоканального вывода видеосигнала на разные экраны. Дефектоскоп имеет входы для двух датчиков позиционирования, поддерживает двумерное сканирование. Комбинация таких характеристик как: огибающая TFM (метод общей фокусировки) в режиме реального времени, высокая разрешающая способность сетки и яркий цветной дисплей – обеспечивают прекрасное качество TFM изображений. Благодаря высокому разрешению вы получаете чёткую визуализацию дефектов.
Дефектоскоп обнаруживает трудновыявляемых дефектов, таких как:
- Питтинг (точечная коррозия);
- Связанная коррозия;
- Межкристаллитное растрескивание;
- Ступенчатое растрескивание.
Технические характеристики Ультразвуковой дефектоскоп PA30-E
Технические характеристики дефектоскопа PA30-E
Общие характеристки |
|
| Размер экрана | 25,65 см (10.1 дюймов) |
| Характеристики экрана | 24-битный истинный цвет |
| Разрешение экрана | 1280x800 |
| Объём экрана | 256 Гб |
| Порты вывода информации | USB3.0 × 1, USB2.0 × 1, HDMI × 1, LAN (1000 Мб/с) × 1 |
| Интерфейс кодировщика | 2-осевой |
| Сигнализиция | 1 |
| Диапазон рабочих температур | 0-45 ℃ |
| Диапазон температур хранения | -20-65℃ |
| Параметры питания | Переменный ток 220 / Постоянный ток 15 В / Аккумулятор 11.1 В-17AH |
| Время работы от батарей, час | 4 |
| Габариты | 340x230x100 (мм) |
| Вес | 3.6 кг + аккум. 900 г |
| Материал корпуса | металл |
Характеристики режима Фазированные решётки |
|
| Количество каналов | 64 / 128 |
| Полоса пропускания | 0.5-20 МГц (-3дБ) |
| Частота оцифровки | 100 МГц 8 бит |
| Число выборки данных | 8192 |
| Цифровое сглаживание/усреднение | 16 |
| Количество законов фокусировки | 256 |
| Частота повторения | 200 Гц -10 КГц |
| Частота обновления | 100 МГц |
| Задержка импульса | 2.5 нс |
| Метод детектирования | Полная волна, положительная и отрицательная полуволна, РЧ |
| Диапазон задержки передатчика | 0-20 мс |
| Напряжение | 50 В-100 В |
| Ширина импульса | 30 нс-500 нс/2.5 нс |
| Метод возбуждения импульса | отрицательный прямоугольный |
| Усиление | 0-80 дБ |
| Шаг приращения усиления | 0.1 дБ |
| Цифровое усиление | 0-40 дБ |
| Количество точек кривой ВРЧ/DAC | 32 |
| Режим фокусировки | Общий / Динамический / TFM |
| Виды развёрток данных | A / C / D / S / L / 3D |
Характеристки режима TOFD |
|
| Количество каналов | 2 пары TOFD |
| Полоса пропускания | 0.5-15 МГц (-3дБ) |
| Частота оцифровки | 100 МГц/10 бит |
| Число выборки данных | 2048 |
| Цифровое сглаживание/усреднение | 16 |
| Частота повторения | 100 Гц-1 КГц |
| Частота обновления | 60 Гц |
| Метод детектирования | Полная волна, положительная и отрицательная полуволна, РЧ |
