Ультразвуковой дефектоскоп PA20-P

Дефектоскоп с фазированной решеткой для ручного контроля и решения базовых задач
Артикул: 23220
Цена по запросу
Поставляется в минимальные сроки

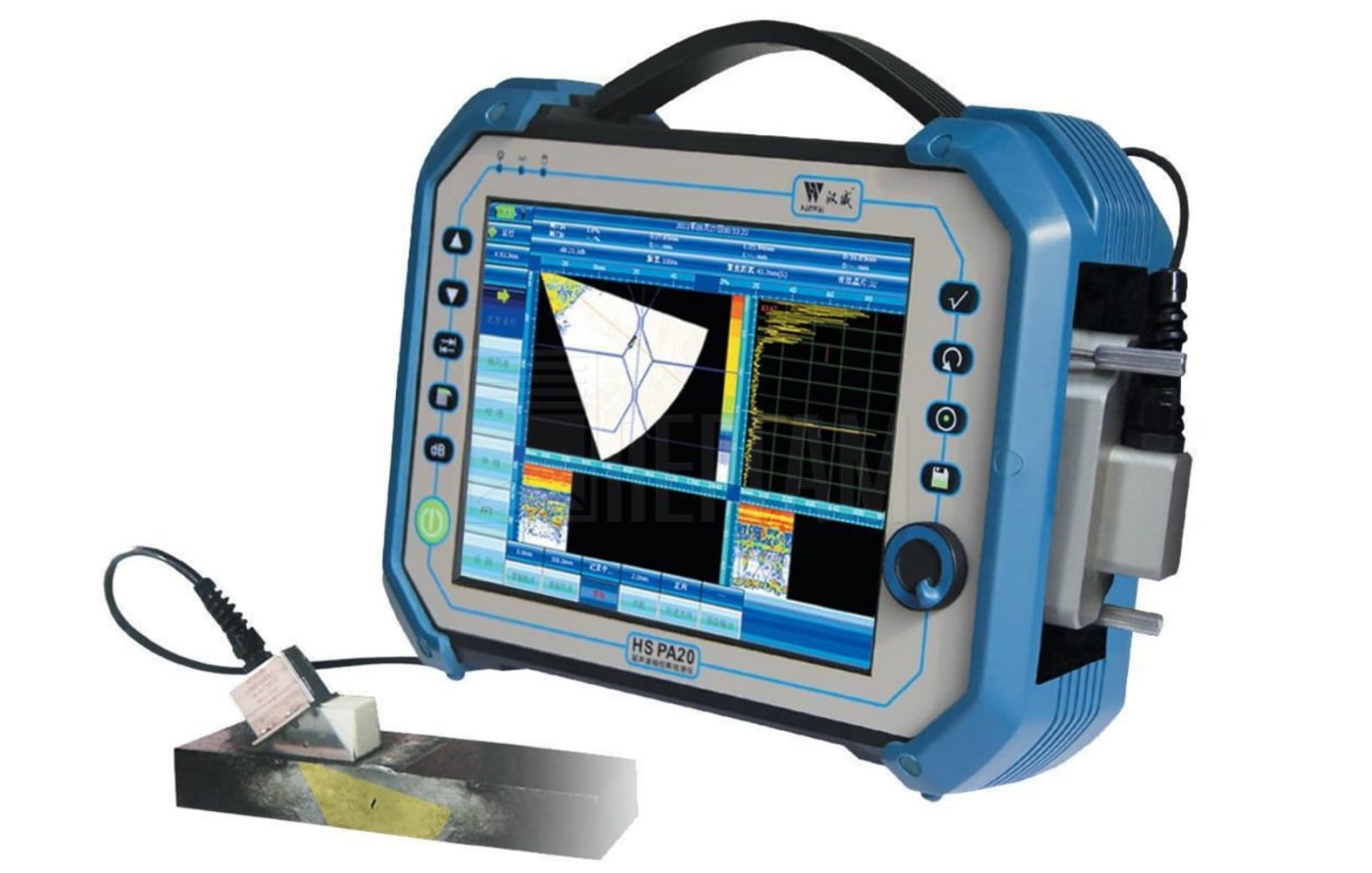

Ультразвуковой дефектоскоп PA20-P
описание в pdf

Ультразвуковой дефектоскоп с фазированной решеткой для типовых задач

PA20-P - это ультразвуковой дефектоскоп с фазированной решеткой для ручного контроля и решения базовых задач. PA20-P подходит для типовых задач оценки состояния стыковых, кольцевых, продольных сварных швов, а также основного металла. Дефектоскоп оснащён программным обеспечением для моделирования схем прозвучивания, обработки и экспресс-анализа данных. Объекты контроля могут быть выполнены из углеродистой стали, алюминия, многослойных композитных материалов с углеродными армирующими волокнами и т. д. Прибор поддерживает режим TOFD для контроля сварных соединений толщиной до 100 мм.

Прибор поддерживает режимы контроля ультразвуковыми фазированными решётками (ФР), дифракционно-временным методом (TOFD) и классическим ультразвуковым методом.

Дефектоскоп успешно применяется для контроля стыковых, кольцевых, T-; K-; Y-образных сварных соединений, а так же металлических заготовок металлургического производства: поковок, плит, прутков и т.д..

Предусмотрена возможность импорта сварного соединения с помощью модели САПР (CAD). В импортированной модели сварного соедиения можно настроить схемы прозвучивания с моделированием распространения ультразвуковых лучей в этом шве.

Есть возможность модификации прибора для специализированного контроля болтов. Осуществляет полное обнаружение дефектов болтовых соединений, находящихся в эксплуатации. Специальное программное обеспечение покажет трёхмерную модель болта с наложением данных контроля и расположением выявленных дефектов в соответствующей части болта в режиме реального времени. Прибор поддерживает многорежимный контроль несколькими группа.

Предусмотренный инструмент моделирования видов заготовок болтов позволяет накладывать обнаруженные дефекты в месте нахождения этих дефектов на контролируемом болте, что облегчает оценку данных контроля.

Производитель — Zhongke Innovative

Wuhan Zhongke Innovative Technology Company (ZHONGKe) — новое имя на российском рынке, но в Юго-Восточной Азии является одним из крупнейших производителей оборудования для УЗК с богатой 35-ти летней историей.

  • Производственные мощности 7500 м²;
  • Административные площади 15000 м²;
  • Десятки патентов и собственные товарные знаки.

Технические характеристики Ультразвуковой дефектоскоп PA20-P

Технические характеристики дефектоскопа PA20-Ae

Общие характеристки

Размер экрана 21,34 см (8.4 дюймов)
Характеристики экрана 24-битный истинный цвет
Разрешение экрана 800x600
Объём экрана 64 Гб
Порты вывода информации  USB2.0 × 2,  VGA × 1
Интерфейс кодировщика 2-осевой
Сигнализиция 1
Диапазон рабочих температур 0-45 ℃
Диапазон температур хранения -20-65 ℃
Параметры питания Переменный ток 220 / Постоянный ток 15 В / Аккумулятор Bat11.1 В
Время работы от батарей, час 7
Габариты 250×180×75 (мм)
Вес 2.7 кг (без аккум.)
Материал корпуса пластик

Характеристики режима Фазированные решётки

Количество каналов 32 / 32
Полоса пропускания 0.5-15 МГц(-3дБ)
Частота оцифровки 100 МГц 8 бит
Число выборки данных 8192
Цифровое сглаживание/усреднение 16
Количество законов фокусировки 256
Частота повторения 1,0 КГц-5,0 КГц
Частота обновления 60 Гц
Задержка импульса 2.5 нс
Метод детектирования Полная волна, положительная и отрицательная полуволна, РЧ
Диапазон задержки передатчика 0-20 мс
Напряжение 50 В-100 В
Ширина импульса 30 нс-500 нс/≤10 нс
Метод возбуждения импульса отрицательный прямоугольный
Усиление 0-80 дБ
Шаг приращения усиления 0.1 дБ
Цифровое усиление 0-24 дБ
Количество точек кривой ВРЧ/DAC 16
Режим фокусировки  Динамический
Виды развёрток данных A / C / D / S / L / 3D

Характеристки режима TOFD

Количество каналов 2 пары TOFD
Полоса пропускания 0.5-15 МГц(-3дБ)
Частота оцифровки 100 МГц/10 бит
Число выборки данных 1024
Цифровое сглаживание/усреднение 16
Частота повторения 100 Гц-1 КГц
Частота обновления 60 Гц
Метод детектирования Полная волна, положительная и отрицательная полуволна, РЧ
