Ультразвуковой дефектоскоп PA20-E

Дефектоскоп с фазированной решеткой и TOFD для более сложных задач
Артикул: 23222
Цена по запросу
Поставляется в минимальные сроки

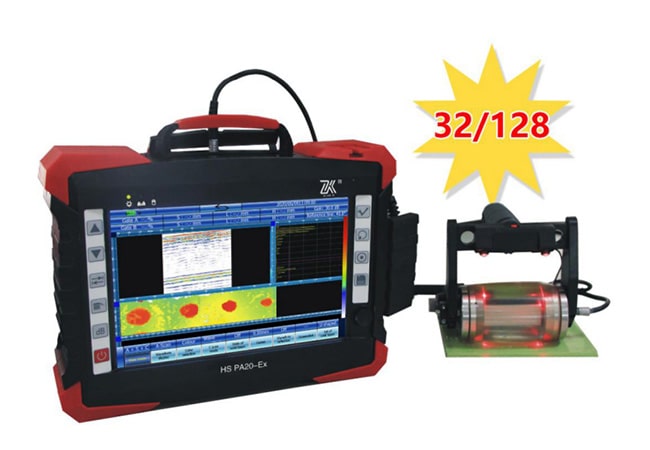

Ультразвуковой дефектоскоп PA20-E
описание в pdf

Ультразвуковой дефектоскоп с фазированной решеткой и TOFD для контроля сварных швов

PA20-E - это ультразвуковой дефектоскоп с фазированной решеткой и TOFD для более сложных задач. Благодаря встроенному мультиплексору, поддерживает механизированный двусторонний контроль сварных стыков.

PA20-E — это дефектоскоп с поддержкой режимов:

Режим ультразвуковые фазированные решетки (ФР) обеспечивает работу классического метода с линейными ФР ПЭП с поддержкой линейного, секторного или комбинированного сканирований. Вывод информации на экран производится в виде A-; B-; C-; L-; S- разверток которые соответствуют определениям EN 16018. Показания данных контроля нескольких групп или развёрток одновременно могут быть выведены на экран прибора.

Дефектоскоп подходит для контроля сварных соединений металлических и полиэтиленовых труб, выполненных различными методами сварки, для проверки целостности композитных материалов.

Прибор поддерживает работу DLA (Dual Linear Array) и DMA (Dual Matrix Array) ФР ПЭП. Они работают в раздельно-совмещенном режиме и применяются в основном для контроля аустенитых сталей.

Режим работы дифракционно-временной метод (TOFD) обеспечивает одновременную работу до двух групп с возможностью контроля стальных стенок толщиной до 100мм по требованиям, установленным ГОСТ ISO 10863-2022. При контроле с комбинацией режима фазированных решёток, данные TOFD и ФР можно одновременно выводить на экран прибора.

Программное обеспечение прибора позволяет импортировать САПР (CAD) модели сварного соединения, где можно настроить схемы прозвучивания с моделированием распространения ультразвуковых лучей в этом шве.

При наличии внутренней корпоративной локальной сети поддерживается возможность прямой отправки отчётов контроля заказчику для ознакомления.

Технические характеристики Ультразвуковой дефектоскоп PA20-E

Технические характеристики дефектоскопа PA20-E

Общие характеристки

Размер экрана 25,65 см (10.1 дюймов)
Характеристики экрана 24-битный истинный цвет
Разрешение экрана 1920x1200
Объём экрана 64 Гб
Порты вывода информации  USB2.0 × 2,  VGA × 1
Интерфейс кодировщика 2-осевой
Сигнализиция 1
Диапазон рабочих температур 0-45 ℃
Диапазон температур хранения -20-65 ℃
Параметры питания Переменный ток 220 / Постоянный ток 15 В / Аккумулятор Bat11.1 В
Время работы от батарей, час 8
Габариты 315×229×84 (мм)
Вес 4 кг (без аккум.)
Материал корпуса металл

Характеристики режима Фазированные решётки

Количество каналов 32 / 128
Полоса пропускания 0.5-15 МГц (-3дБ)
Частота оцифровки 100 МГц 8 бит
Число выборки данных 8192
Цифровое сглаживание/усреднение 16
Количество законов фокусировки 512
Частота повторения 1,0 КГц-5,0 КГц
Частота обновления 60 Гц
Задержка импульса 2.5 нс
Метод детектирования Полная волна, положительная и отрицательная полуволна, РЧ
Диапазон задержки передатчика 0-20 мс
Напряжение 50 В-100 В
Ширина импульса 30 нс-500 нс/≤5 нс
Метод возбуждения импульса отрицательный прямоугольный
Усиление 0-80 дБ
Шаг приращения усиления 0.1 дБ
Цифровое усиление 0-30 дБ
Количество точек кривой ВРЧ/DAC 16
Режим фокусировки  Динамический
Виды развёрток данных A / C / D / S / L / 3D

Характеристки режима TOFD

Количество каналов 2 пары TOFD
Полоса пропускания 0.5-15 МГц (-3дБ)
Частота оцифровки 100 МГц/10 бит
Число выборки данных 1024
Цифровое сглаживание/усреднение 16
Частота повторения 100 Гц-1 КГц
Частота обновления 60 Гц
Метод детектирования Полная волна, положительная и отрицательная полуволна, РЧ
