Olympus

Сканер FlexoFORM

Сканер для контроля отводов, колен и гибов трубопровода, методом фазированных решеток
Артикул: 22950
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

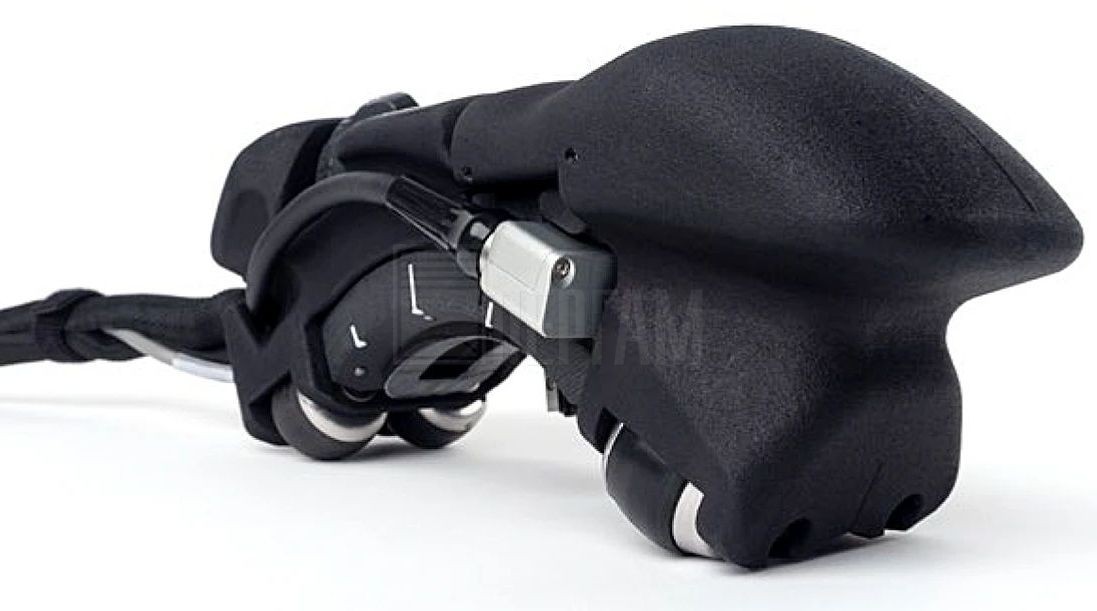

Сканер FlexoFORM
описание в pdf

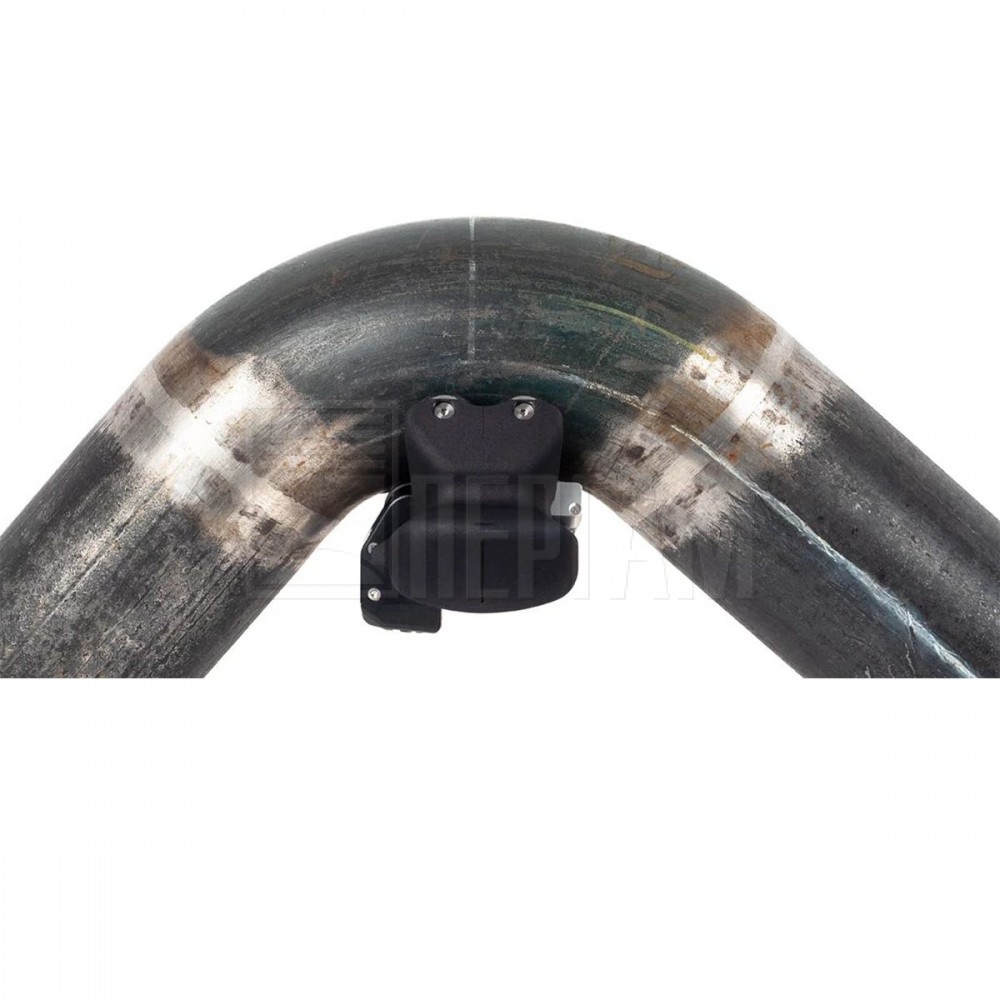

Сканер для контроля труднодоступных участков трубопровода

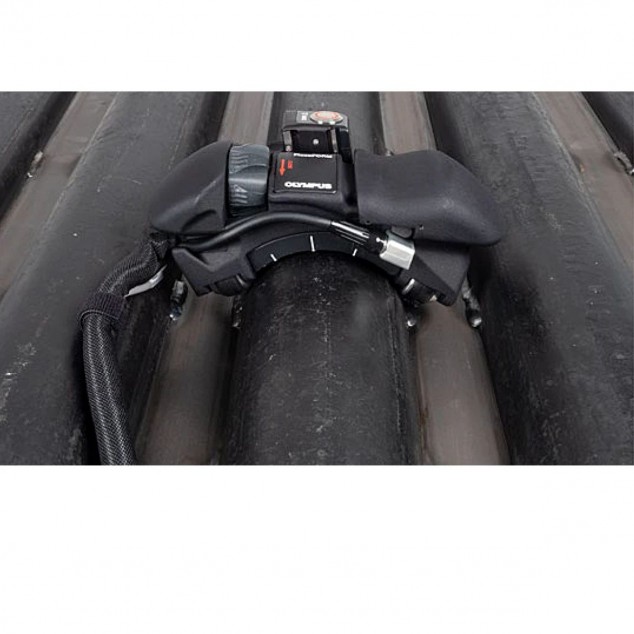

Сканер FlexoFORM предназначен для контроля отводов, колен и гибов трубопровода, методом фазированных решеток. Позволяет обследовать наиболее сложные части трубопроводов со 100% захватом всей площади отводов и гибов. Сменные призмы сканера FlexoFORM позволяют контролировать вогнутые и выпуклые поверхности трубопроводов. При использовании FlexoFORM не нужно разбивать сетку сканирования, это сокращает время контроля.

Отводы труб часто подвержены ускоренной за счет потока коррозии, но их диагностика представляет некоторые трудности ввиду кривизны поверхности (от выпуклой до вогнутой) и широкого диапазона диаметров. Решение FlexoFORM, использующее технологию гибкой фазированной решетки в сканере, позволяет решить эту проблему. В комбинации с водяной призмой, это решение может быть использовано для сбора легкоинтепретируемых данных на отводах труб диаметром от 114,3 мм до плоских поверхностей. Решение имеет следующие преимущества:

  • 100%-ый охват поверхности отвода трубы
  • Интуитивный двумерный (2D) C-скан
  • Высокоразрешающие данные (1 мм × 1 мм)
  • Быстрое измерение толщины стенки отвода трубы

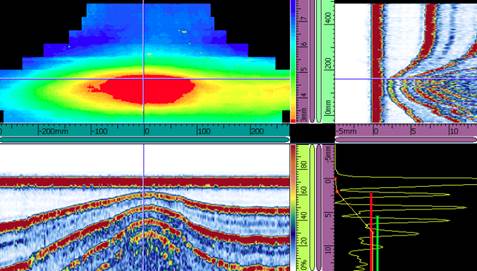

Данные с высоким разрешением

Данные с высоким разрешением

Сканер, в комбинации с дефектоскопом OmniScan MX2 или OmniScan SX, используется для выявления и измерения различного рода повреждений и отклонений, таких как: остаточная толщина стенок, питтинговая коррозия и внутренние расслоения или включения. Запись данных с высокой плотностью и разные режимы просмотра данных в дефектоскопе или программном обеспечении OmniPC обеспечивают четкую визуализацию состояния отводов труб и упрощают интерпретацию полученных результатов.

Пройденное расстояние (позиция) сканера вдоль оси сканирования записывается кодировщиком, а кнопка индексации, расположенная непосредственно на сканере, используется для индексирования по второй оси.

Магнитные колеса надежно удерживают сканер на трубе, тогда как уплотнительная прокладка, плотно прилегающая к поверхности трубы, удерживает водяной столб.

Сканер использует водяную призму, которая минимизирует расходование воды и позволяет легко удалять воздушные пузырьки; призма позволяет устанавливать сканер как на вогнутых, так и на выпуклых поверхностях гиба, на поверхностях с умеренной шероховатостью, и синхронизировать данные по переднему фронту.

Каждая призма сконфигурирована под определенный диаметр труб. Просто установите блок «преобразователь+призма» на сканер и система готова к работе.

Опции сканирования

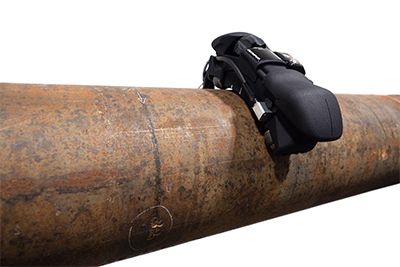

Продольное сканирование

Продольное сканирование

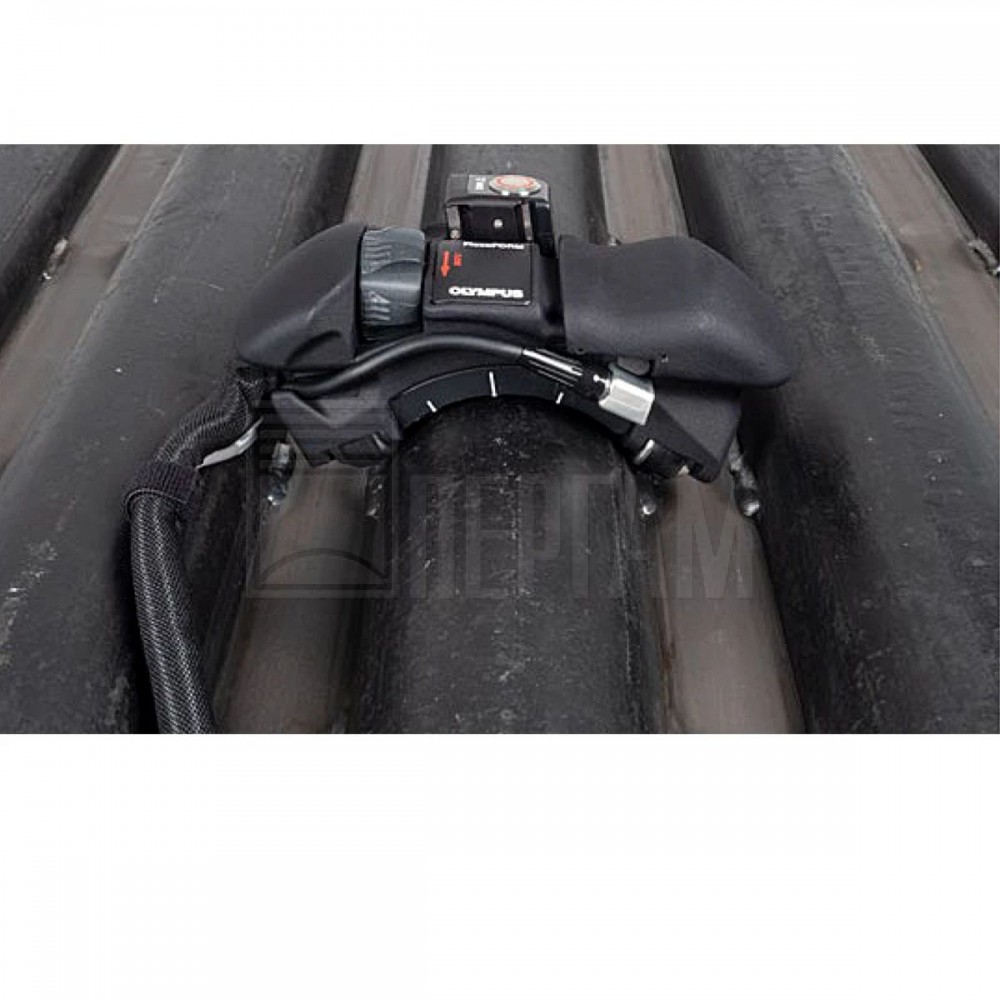

Данная конфигурация используется, в частности, для контроля труб малого диаметра, или если зона интереса сконцентрирована в определенном месте на поверхности трубы. Возможность сканирования в продольном направлении делает сканер FlexoFORM мощным инструментом для контроля стенок электрических бойлеров.

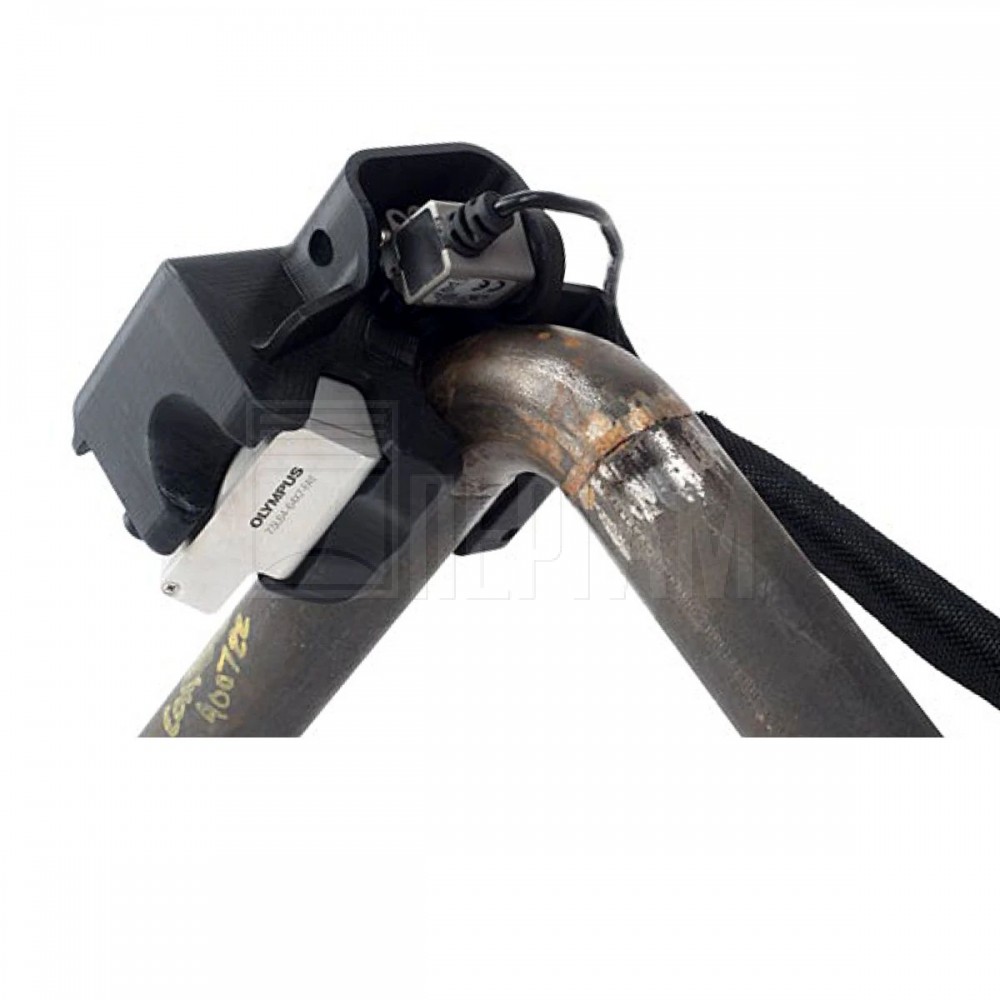

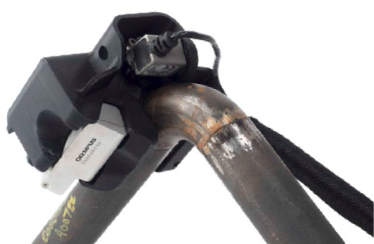

Ручное сканирование отводов труб малого диаметра

Ручное сканирование отводов труб малого диаметра

Доступны призмы малого диаметра для контроля труб с НД менее 114,3 мм. Пользователи могут вручную сканировать экстрадосы отводов (внешнюю поверхность гиба) или труб с НД от 25,4 до 101,6 мм. Для создания кодированных C-сканов, призмы серии SFA1-SMALL можно использовать с кодировщиком Mini-Wheel.

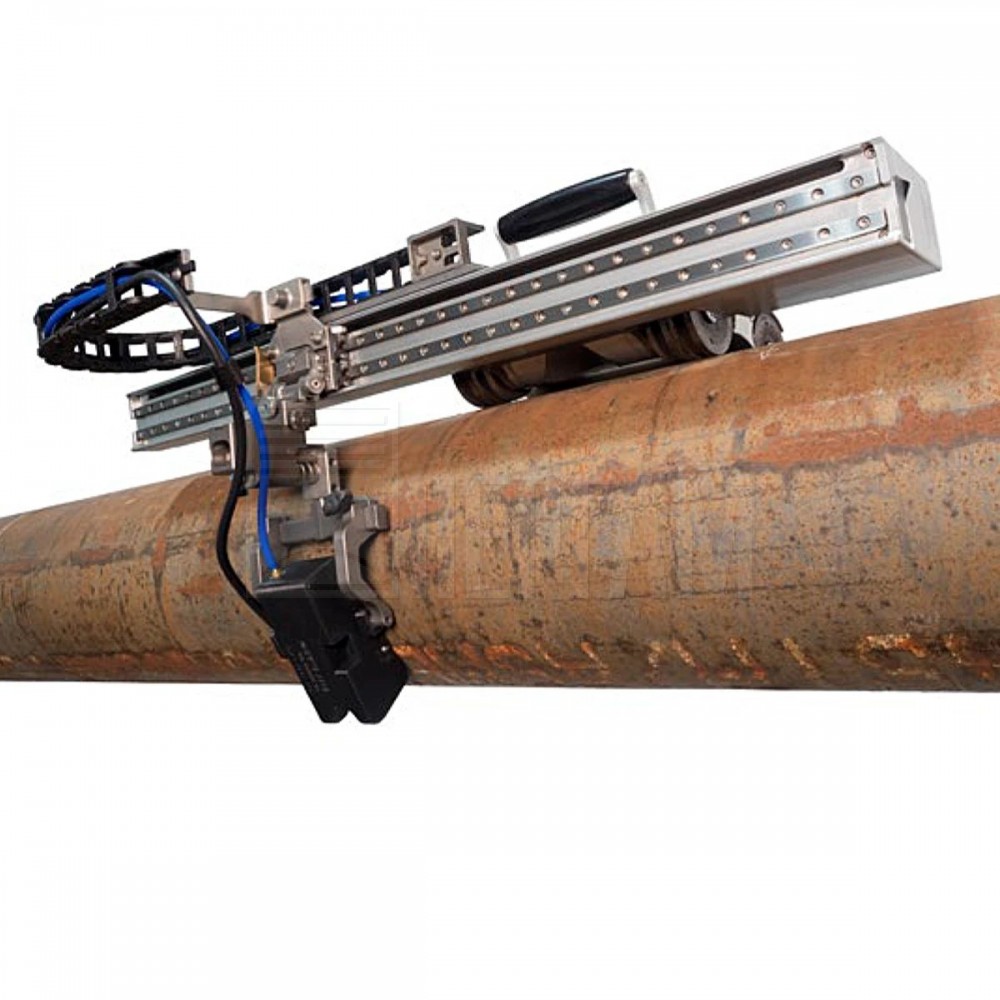

Автоматизированное сканирование

Автоматизированное сканирование

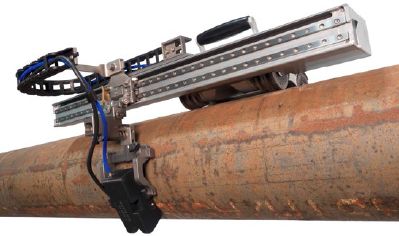

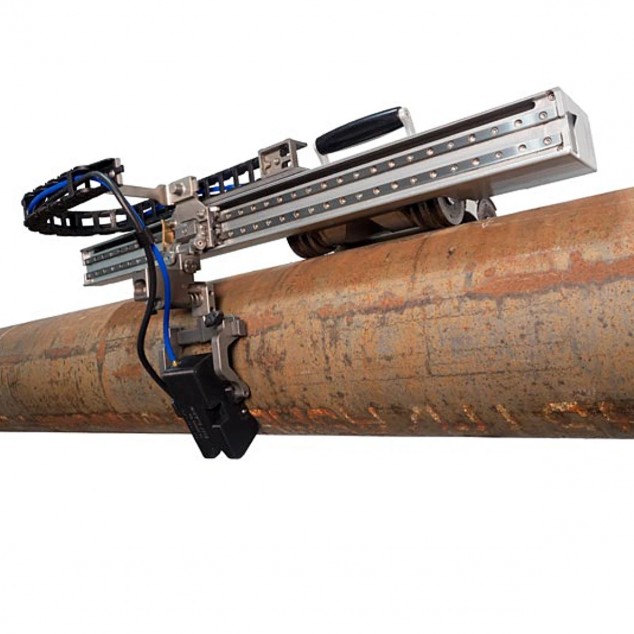

В некоторых приложениях, продольное сканирование предпочтительнее сканирования по окружности. Призмы серии SFA1-AUTO используются на трубах диаметром (НД) 219 мм и более, включая плоские поверхности.

Технические характеристики Сканер FlexoFORM

Характеристики

  • Быстрое измерение толщины стенки колен трубопроводов
  • 100%-й охват сканирования колена и высокая вероятность обнаружения
  • Высокоразрешающие данные (1 мм × 1 мм)
  • Интуитивный двумерный (2D) C-скан
  • Встроенный кодировщик для направления сканирования
  • Кнопка индексации, расположенная на сканере
  • Один и тот же ПФР и сканер применяются для всего диапазона диаметров
  • Магнитные колеса требуют минимального физического давления на сканер
  • Водяные призмы для широкого диапазона диаметров труб
  • Постоянный водяной столб
