Cканер днищ резервуаров Silverwing Floormap3Di
Артикул: 21807
Снят с производства
Гарантия производителя:
12 месяцев
Silverwing Floormap3Di
описание в pdf

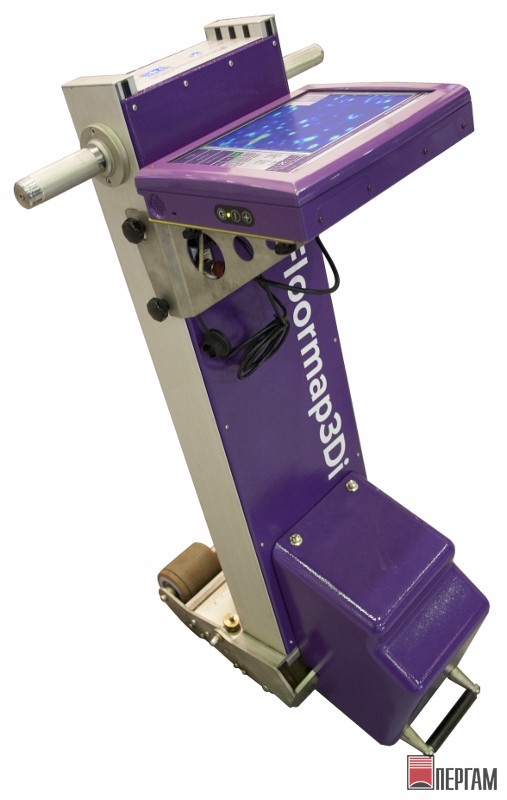

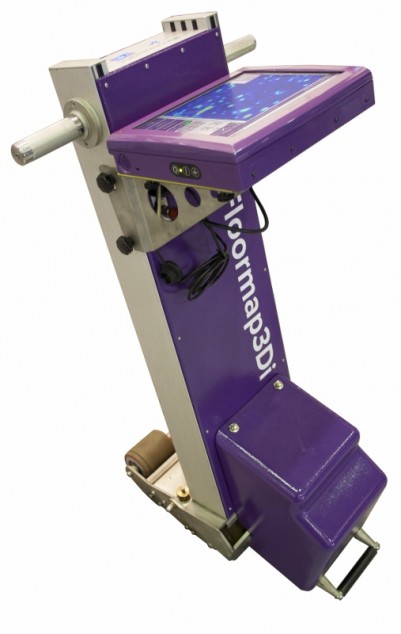

Silverwing Floormap3Di

Новый сканер днищ резервуаров Floormap3Di — это улучшенная версия самого популярного в мире сканера VS2i, работающая на основе метода рассеяния/утечки магнитного потока (MFL). При помощи нового микроконтроллера и программного обеспечения система быстрее считывает и обрабатывает данные, поэтому Floormap3Di значительно превосходит своего предшественника в точности выявления и позиционирования дефектов, обработки и анализа данных, а также формировании отчетов.

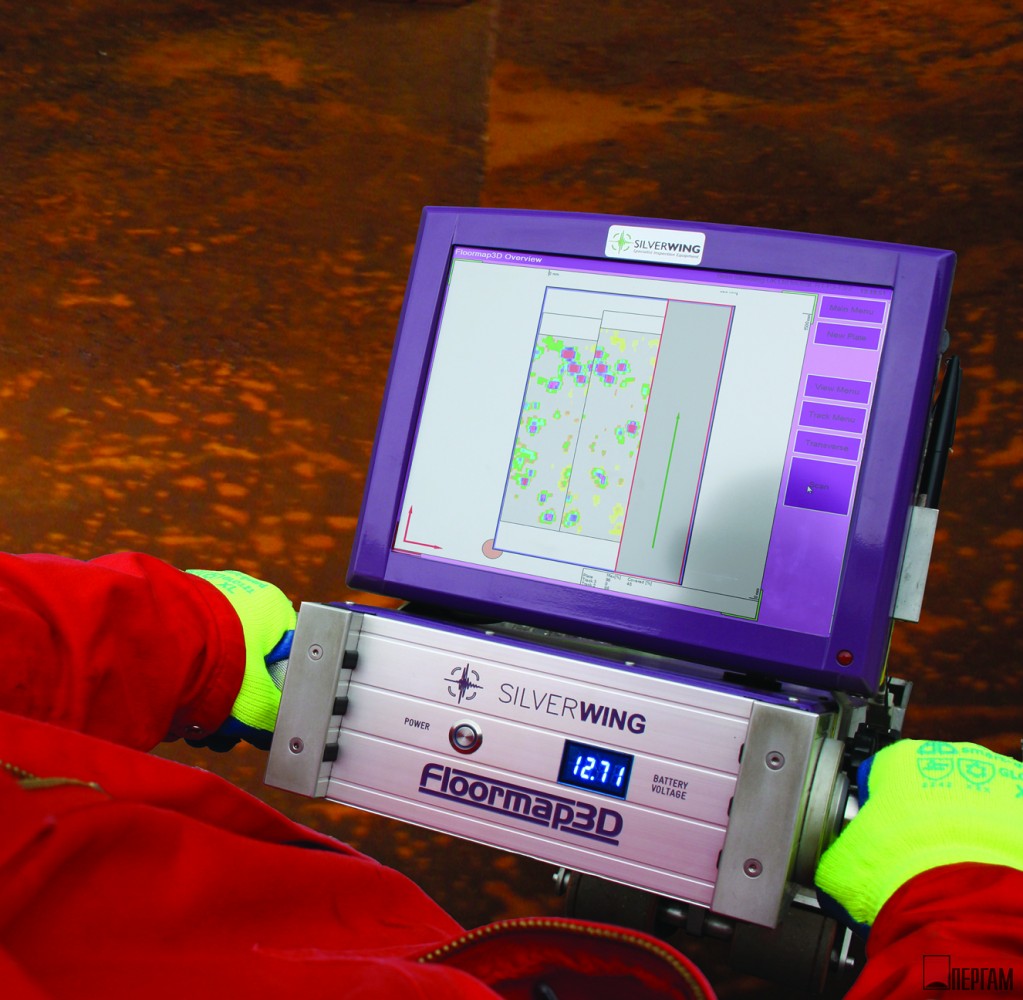

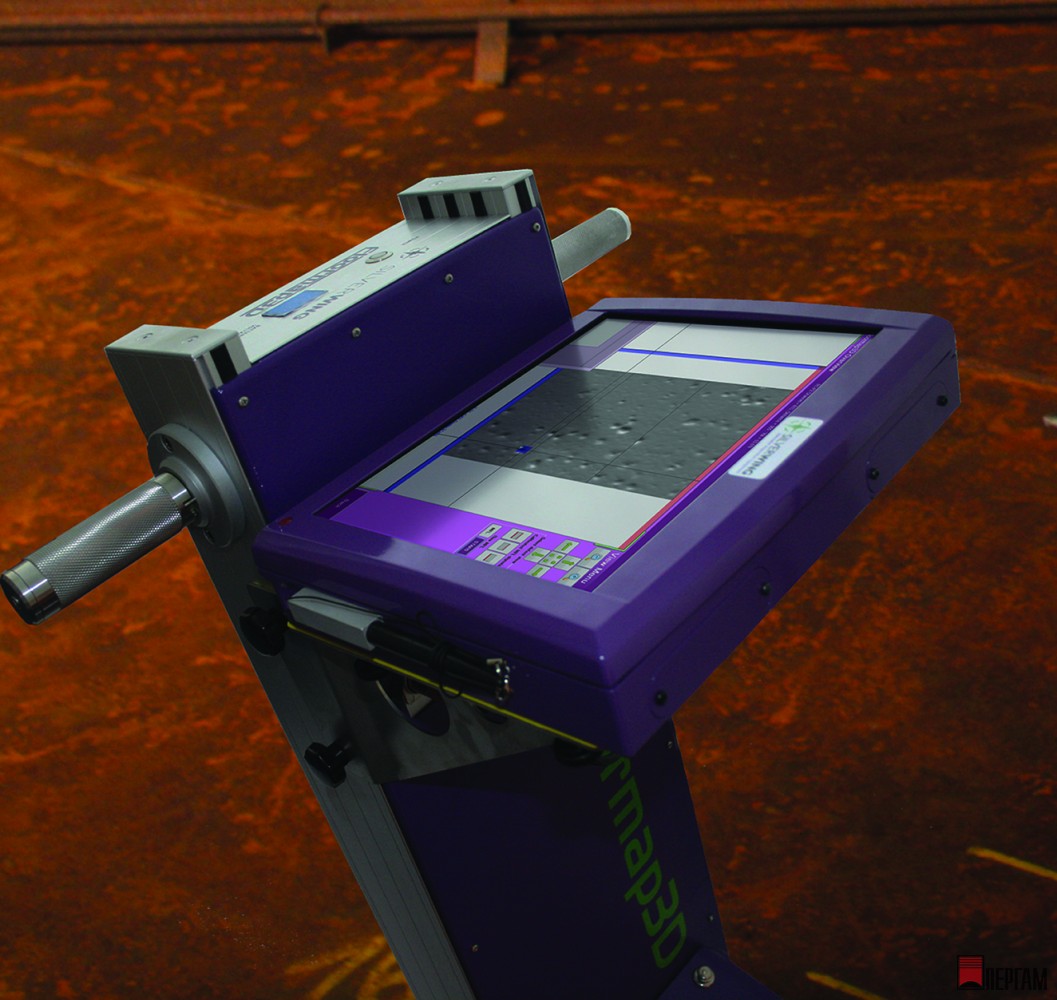

Для использования в агрессивной среде резервуара, система оснащается защищенным промышленный компьютером с сенсорным экраном. Специально разработанное программное обеспечение не только считывает данные MFL-сканера, но и анализирует их, выводя на экран месторасположение и степень опасности коррозии в режиме реального времени.

Новый кодировщик обеспечивает точность перемещения ±3 мм на участке 8 м.

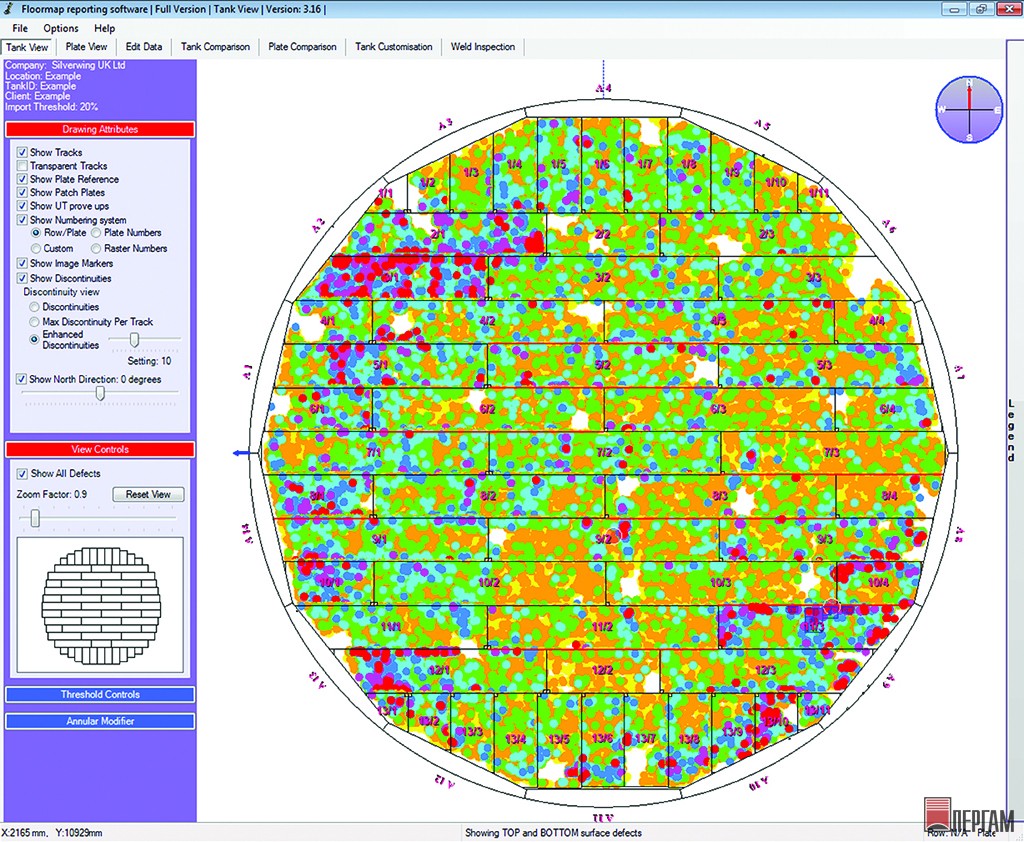

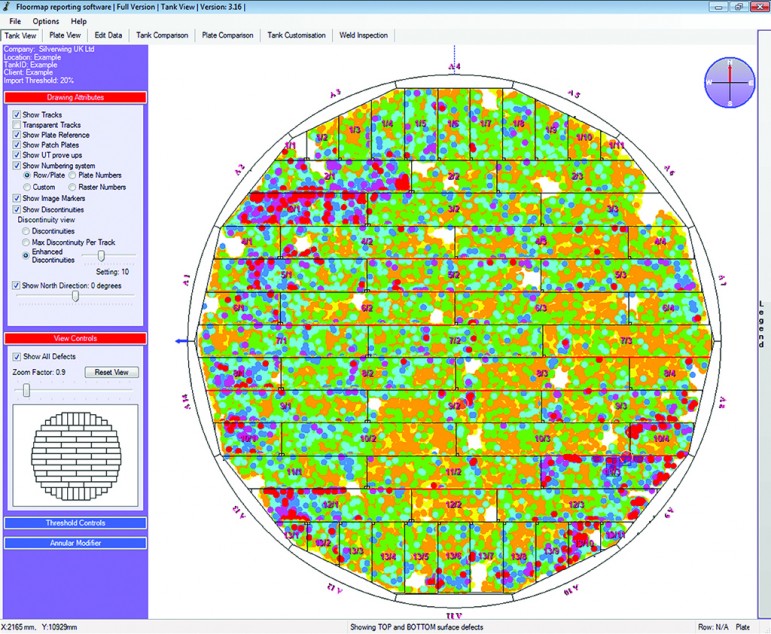

Автономная программа формирования отчетов имеет собственную САПР и создает чертеж днища резервуара с позиционированием дефектов с точностью ±3 мм. Автоматически сформированный отчет может быть дополнен данными выборочного ручного контроля, например, визуального (фото, видео), ультразвукового (А,С,S-скан), магнитопорошкового, вакуумного и т.д. ПО также позволяет накладывать свежие данные контроля на предыдущие измерения, тем самым осуществлять мониторинг развития дефектов.

Все это в сочетании с функцией проектирования заплаток и полным статистическим пакетом дает оператору мощный и экономичный инструмент по оценке состояния днища. А специалисты Заказчика на основании полученных данных могут компетентно прогнозировать график ремонтных работ и расчет срока службы объекта согласно корпоративным нормам риск-менеджмента.

Основные преимущества

  • Автоматическое создание электронного чертежа с САПР
  • Возможность проектирования ремонтных заплаток
  • Ударопрочный компьютер с сенсорным экраном
  • Считывание и анализ данных в режиме реального времени
  • Формирование бумажного и электронного отчета
  • Комбинированный анализ формы и глубины дефекта
  • Возможность добавления данных визуальной проверки, УЗК, МПД и др.
  • Быстрая и экономичная проверка
  • Система автоматического обнаружения дефектов
  • Минимальные требования к обслуживанию

Технические характеристики Silverwing Floormap3Di

Технические характеристики Floormap3Di

Принцип действия MFL (рассеяние магнитного потока
Детекторы 256 датчиков Холла
Ширина сканирования 300 мм
Макс.длина одиночного сканирования 15 метров
Метод перемещения Двигатель постоянного тока
Скорость До 0,5 м/сек
Диапазон толщин до 20 мм
Контроль через покрытие Да, через немагнитные
Максимальная толщина покрытия 6 мм
Чувствительность Регулируемая
Максимальная чувствительность 20 % коррозия
Автостоп Да
Хранение данных Да
Анализ в режиме реального времени Да
Питание 3 аккумулятора (12 В)
Вес 57,5 кг
