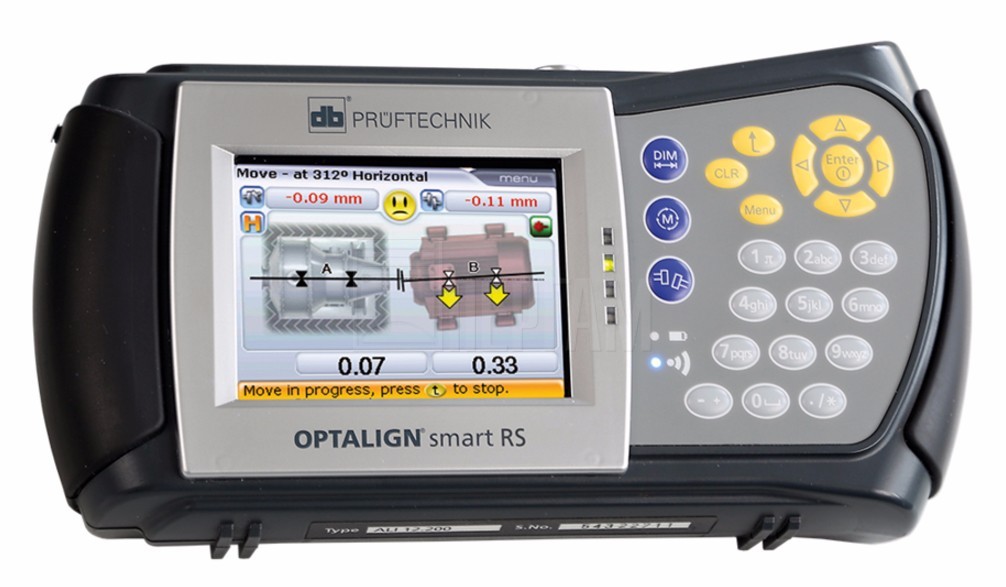

Pruftechnik OPTALIGN RS5
описание в pdf

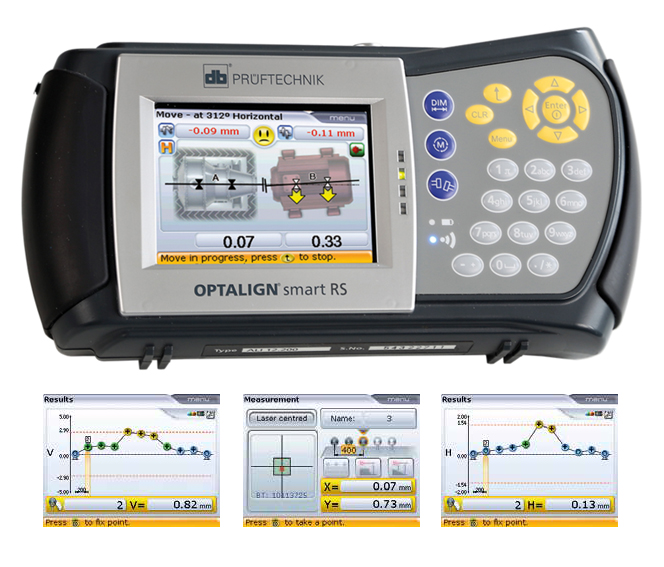

Прямолинейность с OPTALIGN smart RS5

То, что является прямолинейным на одной оси, может быть выгнутым на другой. Повреждения, вызванные такими внешними факторами, как
тепло, ослабление фундамента или износ деталей, могут привести к нарушению производственного процесса и к появлению брака. OPTALIGN® smart RS5 представляет собой простое решение компании PRUFTECHNIK по проверке прямолинейности, позволяющее получать результаты по обеим осям на основе всего одного измерения.

Принцип измерения
Датчик измеряет отклонение каждой точки измерения по отношению к опорной лазерной системе. Для точного определения прямолинейности линий одновременно отслеживаются горизонтальные и вертикальные координаты. Кроме того, встроенный MEMS инклинометр считывает угловое положение, которое дает возможность определить прямолинейность валов и роликов.

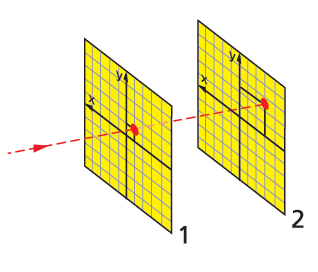

Датчик RS5 оснащен двумя двуаксиальными XL HD детекторами и МЭМС инклинометром для точного определения положения ла зерного луча при вращении валов. В комплект OPTALIGN® smart RS5 входит модуль Bluetooth® для беспроводной передачи данных с датчика на компьютер. В процессе вращения вала автоматически происходит считывание сотен показаний для более точных расчетов результатов центров ки. Измерение можно начинать в любом на правлении, а датчик может находиться в любом положении.

Для промышленных задач Стандартные функции
Измерение прямолинейности станин станков. Модуль Bluetooth® для беспроводной передачи данных
Позиционирование подшипников и опор валов. Режим Live Move: онлайн отображение перемещения агрегата по вертикали и горизонтали
Отслеживание деформаций поверхности и изгибов в конструкциях. Центровка горизонтальных и вертикальных машин, а также машин с фланцевыми соединениями
Выравнивание участков шин и направляющих. Центровка соединенных, несоединенных и невращающихся валов
Измерение деформаций штоков, исполнительных механизмов и экструзионных прессов. Контроль мягкой лапы – измерение, корректировка и сохранение результатов
Центровка профилей валков. Автоматическое непрерывное измерение при вращении вала, начало и остановка вращения в любой позиции
Краткий обзор преимуществ Автоматическая оценка состояния центровки при помощи функции TolChek® и установленных пользователем допусков
Предлагается как в виде недорогого обновления для пользователей OPTALIGN® smart RS5, так и в виде самостоятельного решения. Таблица результатов для проверки повторяемости измерений
Двумерное измерение прямолинейности. Функция Flip для изменения вариантов отображения положения машин, например, двигатель справа, насос слева, или наоборот
Ручное и автоматическое значение допуска. Выбор неподвижной опоры – решает проблемы, связанные с ограничениями по перемещению агрегата
Возможность расширения функциональности для поверхностей с большой непрямолинейностью. InfiniRange® расширяет измерительный диапазон детектора для проведения измерений при большой расцентровке или при большом расстоянии между агрегатами
Infinisplice® для измерения поверхности бесконечной длины. Измерение натяжения трубопровода
Проверка воспроизводимости с помощью таблицы измерений Статический режим измерения – при вращении вала на 45° достаточно 3-х любых из 8 допустимых позиций
Режим активного сдвига для отслеживания точек коррекции в направлении осей X и Y. Сохранение отчетов в формате PDF на USB-карту
Создание отчетов в формате PDF непосредствен но на устройстве. Защита данных – автоматическое сохранение и возможность возобновления измерений
Программное обеспечение для ПК ALIGNMENT CENTER предназначено для управления файлами измерений и создания профессиональных отчетов (опция).
