SCANTECH

NimbleTrack-C

Система беспроводного 3D-сканирования мелких и средних деталей без маркеров и кабелей
Артикул: 23428
Цена по запросу
Поставляется в минимальные сроки
NimbleTrack-C
описание в pdf

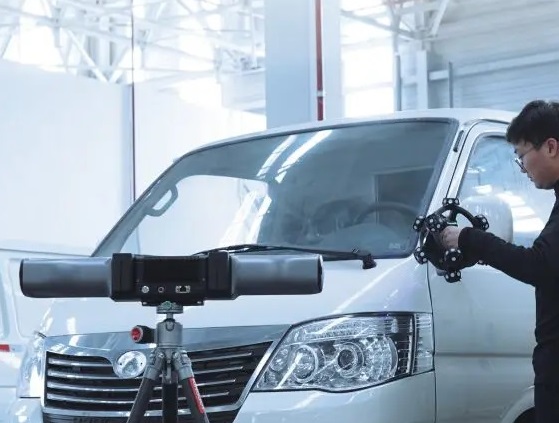

Простое и гибкое беспроводное 3D-сканирование

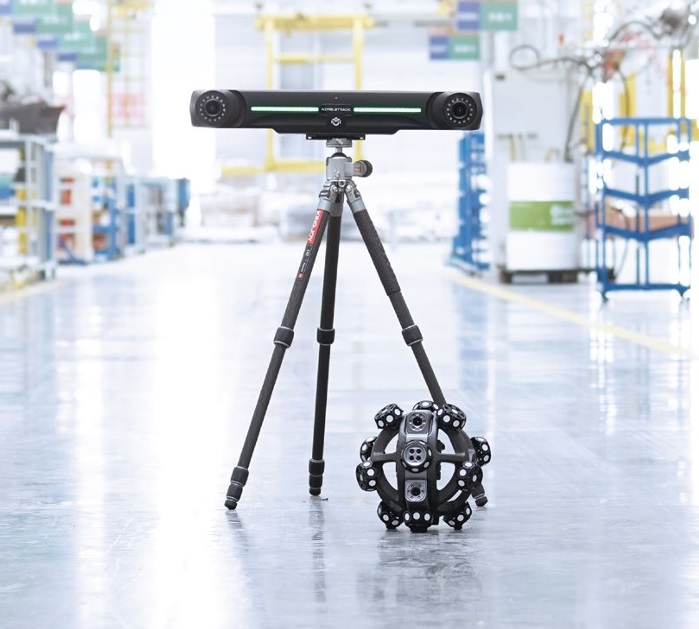

NimbleTrack – компактная и гибкая система беспроводного 3D-сканирования, созданная для высокоточных и быстрых измерений мелких и средних деталей. Легкий и удобный комплекс третьего поколения открывает новые возможности интеллектуального сканирования без маркеров и кабелей, меняя представление о 3D-сканировании.

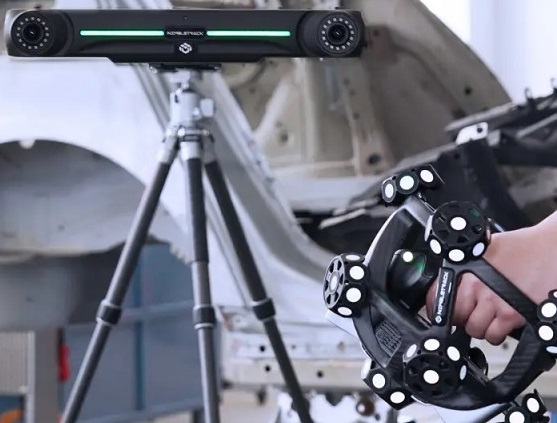

Свобода от кабелей

  • 3D-сканер с мощным встроенным аккумулятором

  • Трекер со стандартными сменными аккумуляторами

  • Беспроводная передача данных и электропитание

  • Автономная работа без электросети

Невероятно компактный и простой в использовании

  • i-Tracker длиной 57 см и массой 2,2 кг

  • 3D-сканер массой всего 1,3 кг

  • Все компоненты помещаются в компактный защитный кейс

Совершенство в точности

  • Точность системы до 0,025 мм

  • Максимальная объемная точность до 0,064 мм

  • Промышленная точность и тщательная детализация 3D-сканирования

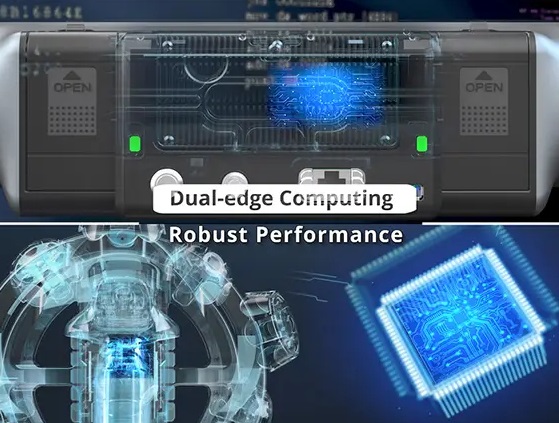

Два модуля периферийных вычислений для бескомпромиссной эффективности

  • Сканер и трекер оснащены встроенными блоками периферийных вычислений

  • Сканирование с частотой 120 снимков/с

  • Не требует установки маркеров и подключения к электросети

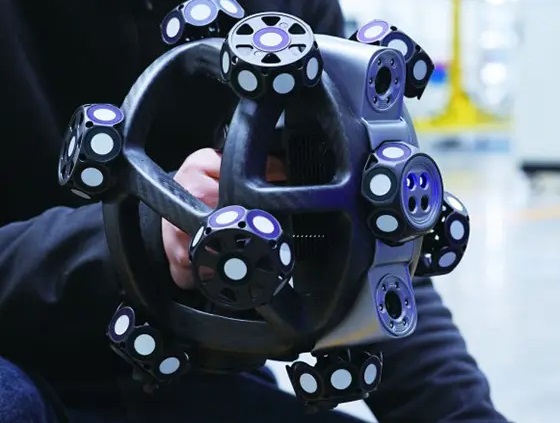

Надежная конструкция с технологией CFFIM

  • Минимум веса, максимум прочности

  • Надежнее традиционных корпусов

  • Не подвержена температурным колебаниям

  • Гарантия точности и надежности измерений

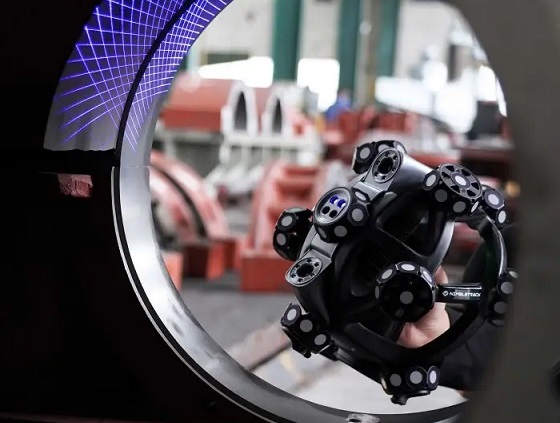

Новый уровень 3D-сканирования

  • Возможность независимой работы сканера в труднодоступных зонах

  • Моментальный старт и управление одной рукой

  • Высокое разрешение до 0,020 мм

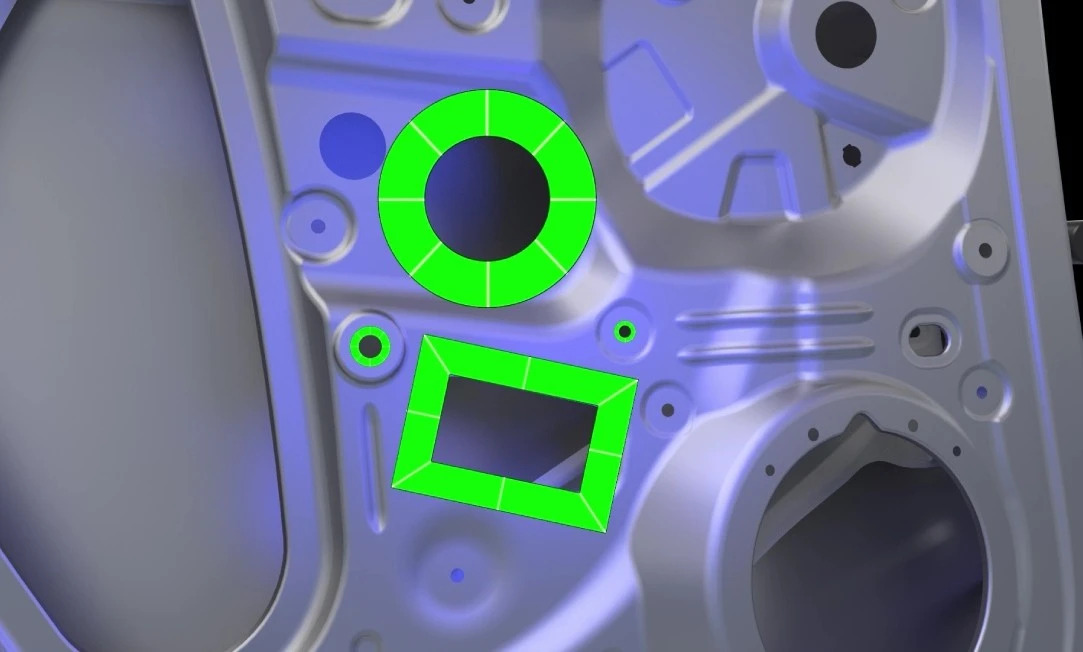

Интеллектуальное сканирование кромок

Интеллектуальное сканирование кромок

Точное сканирование кромок для контроля сложных элементов

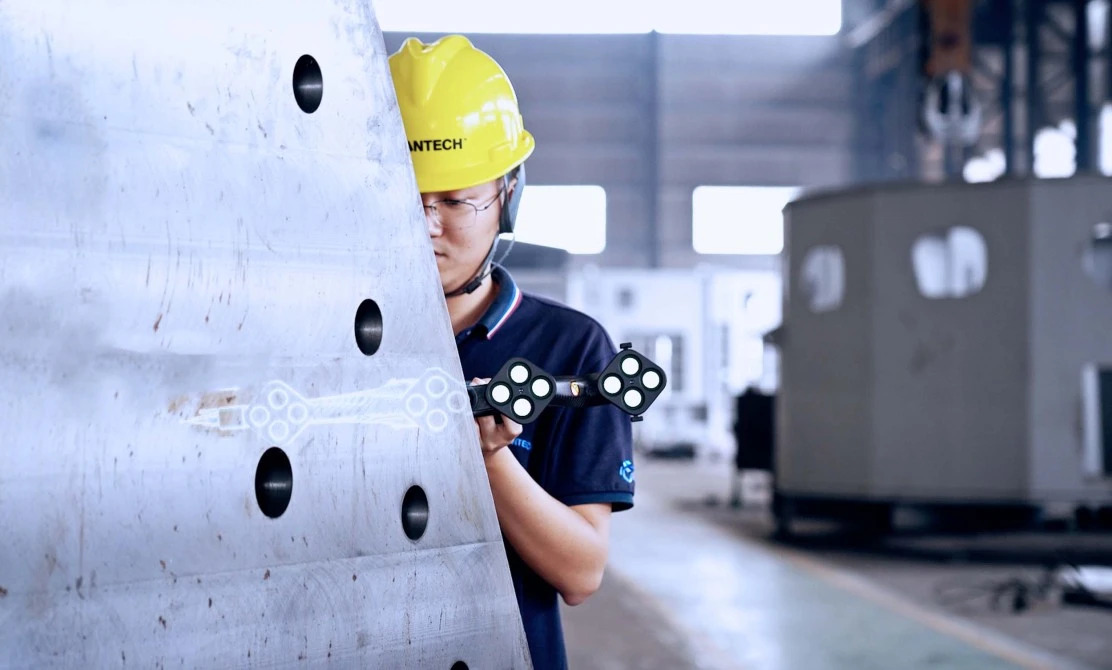

i-Probe500

i-Probe500

Для работы в труднодоступных зонах

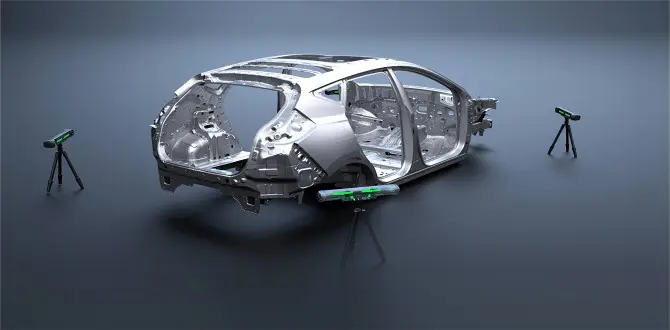

Использование нескольких трекеров

Использование нескольких трекеров

Дополнительные трекеры расширяют область сканирования

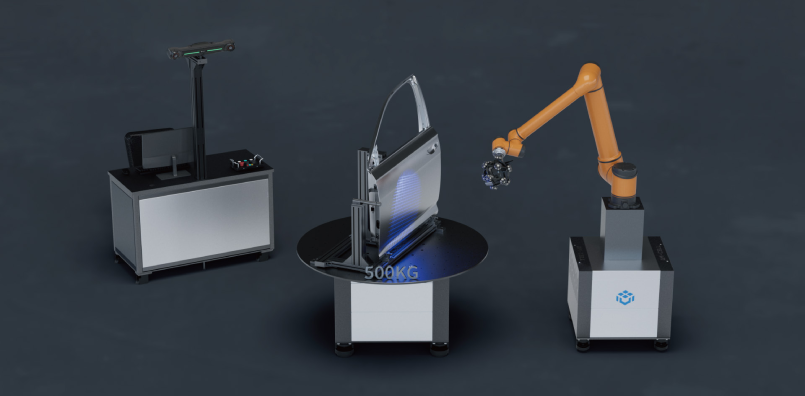

Автоматизированное сканирование

Автоматизированное сканирование

Поддержка автоматизированных измерений

Технические характеристики NimbleTrack-C

Тип

NimbleTrack-C

Режимы сканирования

Сверхбыстрое сканирование

17 синих лазерных перекрестий

Сверхточное сканирование

7 параллельных синих лазерных линий

Сканирование углублений

1 синяя лазерная линия

Точность сканера(1)

До 0,020 мм (0,0008 дюйма)

Точность системы(1)

До 0,025 мм (0,0009 дюйма)

Расстояние отслеживания i-Tracker

3200 мм (126,0 дюймов)

Объемная точность(2) (расстояние отслеживания 3,2 м)

0,064 мм (0,0025 дюйма)

Объемная точность (с фотограмметрической системой MSCAN)

0,044 мм + 0,012 мм/м  (0,0017 дюйма + 0.00014 дюйм/фут)

Точность положения отверстий

0,050 мм (0,0020 дюйма)

Класс опасности лазера

Класс II (безопасен для глаз)

Разрешение

До 0,020 мм (0,0008 дюйма)

Оптимальное расстояние до объекта

300 мм (11,8 дюйма)

Глубина резкости

400 мм (15,7 дюйма)

Область сканирования

До 500 мм × 600 мм (19,7 × 23,6 дюйма)

Частота сканирования

120 снимков/с

Скорость сканирования

4900000 точек/с

Габариты i-Scanner

238 мм × 203 мм × 230 мм (9,4 × 8,0 × 9,1 дюйма)

Масса i-Scanner

1,3 кг нетто (2,87 фунт.), 1,4 кг (3,09 фунт.) с аккумулятором и беспроводным модулем

Габариты i-Tracker

570 мм × 87 мм × 94 мм (22,4 × 3,4 × 3,7 дюйма)

Масса i-Tracker

2,2 кг нетто (4.85 lb), 2,6 кг (5,73 фунт.) с аккумулятором и беспроводным модулем

Габариты защитного кейса

1000 мм × 425 мм × 280 мм (39,4 × 16,7 × 11,0 дюймов)

Формат выходных файлов

.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др.

Рабочая температура

-10°C ‒ 40°C (14 ℉ – 104℉)

Относительная влажность

10 – 90%, без конденсата

Беспроводные режимы работы

i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, режим нескольких трекеров, контроль кромок

Стандарт беспроводной связи

802.11a/n/ac

Интерфейс подключения

USB 3.0, сетевой интерфейс

Патенты

CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S,CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B,CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2

(1) Сертифицировано по ISO 17025: производительность оценивалась по стандарту VDI/VDE 2634 Часть 3 и спецификации JJF1951 на основе погрешности измерения расстояния (PS).

(2) Сертифицировано по ISO 17025: производительность оценивалась по стандарту VDI/VDE 2634 Часть 3 и спецификации JJF1951 на основе стандартной ошибки расстояний между калибровочными сферами.
