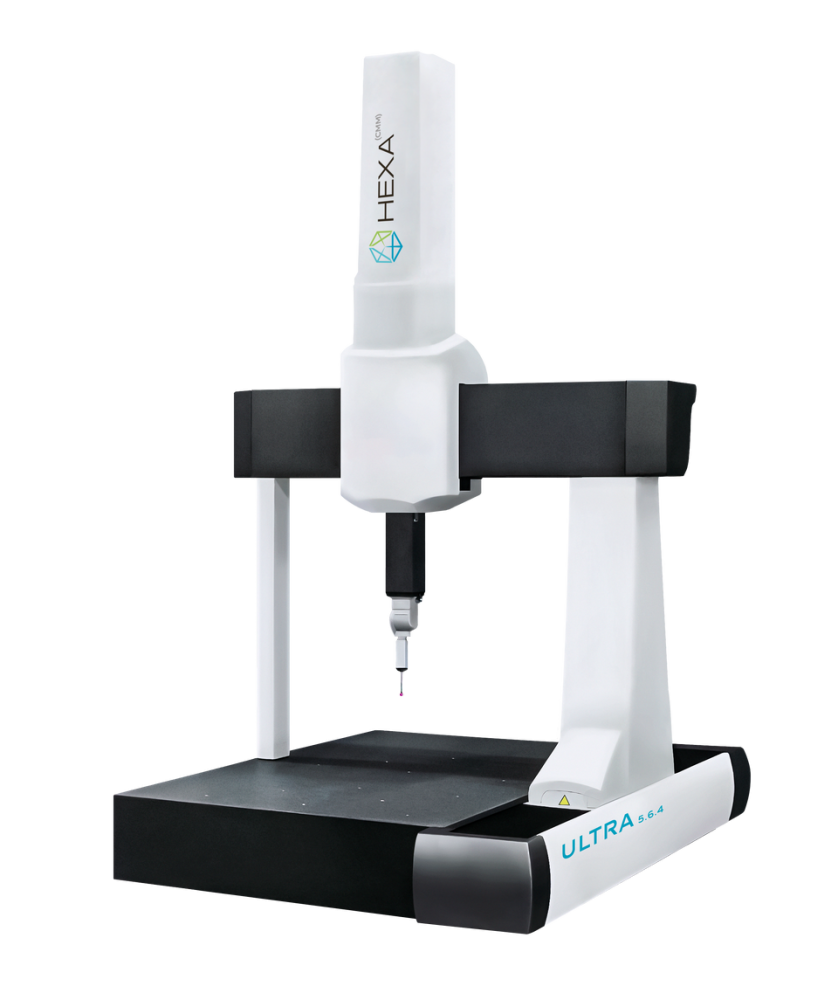

Координатно-измерительная машина HEXA ULTRA

Инновационная платформа КИМ с погрешностью измерений от 0,7 мкм
Артикул: 23424
Цена по запросу
Поставляется в минимальные сроки
HEXA ULTRA
Координатно-измерительная машина HEXA ULTRA
описание в pdf

Максимальная точность благодаря современным технологиям

В 2024 году компанией Hexagon была разработана и представлена новая платформа для КИМ, на основе которой производится HEXA ULTRA. Оси X и Z портала машины изготовлены с применением карбидокремниевой керамики. Использование современных САПР позволили создать КИМ, которая имеет улучшенную устойчивость к изменениям температуры, а также к деформации и кручению. Общая геометрическая стабильность конструкции снижает влияние температурного градиента и вибрации на качество измерений. В настоящий момент доступно 2 типоразмера КИМ с погрешностью измерений от 0,7 мкм

Ключевые особенности:

  • Наиболее точная модель
  • Минимальное значение МРЕE от 0,7 мкм
  • Портал из карбидокремниевой керамики

Технические характеристики Координатно-измерительная машина HEXA ULTRA

Типоразмер

Пределы допускаемой объёмной погрешности, MPEE, мкм，где L – измеряемый размер в мм

Пределы допускаемой абсолютной погрешности измерительной головки, MPEР (мкм)

Пределы допускаемой абсолютной погрешности сканирования MPETHP/τ, за время сканирования 68 сек, мкм

Измерительная головка + контактный датчик

HH-MI-M+THDe,
HH+THDe,

PH10+TP200,

REVO+RSP2,

REVO+RSP3,

SP80

HH+S-X1,

HH+S-X3,

HH+S-X5,

PH10+SP25M

HH-MI-M+THDe,
HH+THDe,

PH10+TP200,

REVO+RSP2,

REVO+RSP3,

SP80

HH+HP-S-X1,

HH+HP-S-X3,

HH+HP-S-X5,

PH10+SP25M

SP80, HH+HP-S-X1

06.08.06

±(0,9+L/333)*1

±(1,2+L/250)*2

±(0,7+L/333)*1

±(1,0+L/250)*2

1,0

0,7

-

±2,0

08.10.06

±(1,0+L/333)*1

±(1,3+L/250)*2

±(0,9+L/333)*1

±(1,2+L/250)*2

1,2

0,9

±2,1

*1 при температуре окружающего воздуха от +18°С до +22°С и относительной влажности воздуха не более 75%.

*2 при температуре окружающего воздуха от +16°С до +26°С и относительной влажности воздуха не более 75%.
