Координатно-измерительная машина HEXA STANDARD

Name: Координатно-измерительная машина HEXA STANDARD
Brand: HEXA
SKU: 23422
Availability: InStock

Бюджетная КИМ с триггерным режимом работы

Артикул: 23422

Цена по запросу

Поставляется в минимальные сроки

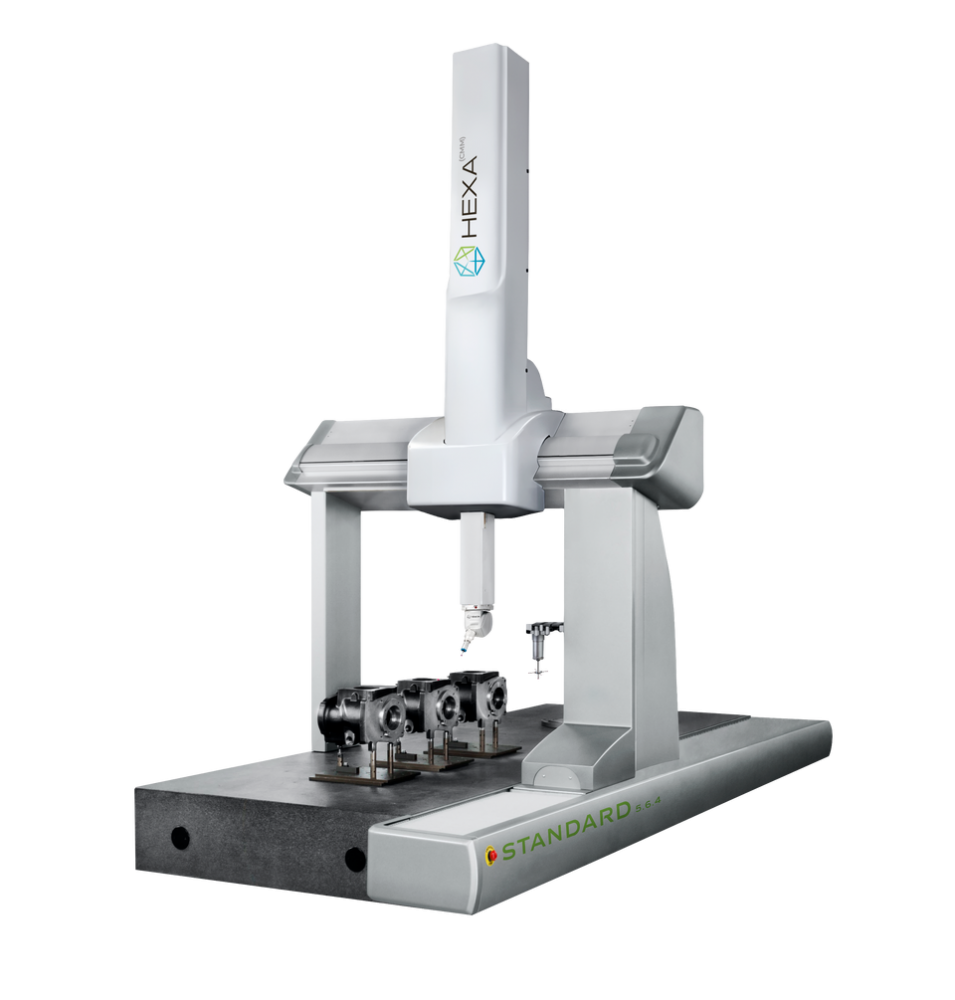

Координатно-измерительная машина HEXA STANDARD

описание в pdf

Бюджетное решение для лабораторий

Портал КИМ HEXA (Гекса) STANDARD изготовлен из алюминиевого сплава. Это позволяет создать КИМ, которая имеет улучшенную устойчивость к изменениям температуры, а также к деформации и кручению. Схема распределения воздушных подшипников по замкнутому контуру оптимизирует механическое движение по осям измерительной машины. При выполнении измерений КИМ демонстрирует плавность перемещений, высокую повторяемость и долгосрочную стабильность работы.

Ключевые особенности:

Бюджетное решение
Только триггерный режим работы
Классическая лабораторная КИМ

Технические характеристики Координатно-измерительная машина HEXA STANDARD

Типоразмер	Пределы допускаемой объёмной погрешности, MPEE, мкм，где L – измеряемый размер в мм			Пределы допускаемой абсолютной погрешности измерительной головки, MPEР, мкм
	Измерительная головка + контактный датчик
	HH-MI	HH-MI-M+ TMe, HH+TMe, PH10+TP20, PH20+TP20, MH20i+TP20	HH-MI-M+ THDe, HH+THDe, PH10+TP200	HH-MI	HH-MI-M+ TMe, HH+TMe, PH10+TP20, PH20+TP20, MH20i+TP20	HH-MI-M+ THDe, HH+THDe, PH10+TP200

05.06.04	±(1,8+L/333)^1 ±(2,0+L/250)^2	±(1,8+L/333)^1 ±(2,0+L/250)^2	±(1,7+L/333)^1 ±(1,9+L/250)^2	2,0	1,9	1,7
06.08.06
08.10.06	±(2,0+L/333)^1 ±(2,2+L/250)^2			2,1	2,0	1,8
08.12.06
08.15.06
10.12.08	±(2,1+L/333)^1 ±(2,3+L/250)^2	±(2,0+L/333)^1 ±(2,2+L/250)^2	±(1,8+L/333)^1 ±(2,0+L/250)^2	2,2	2,1	2,0
10.15.08
10.21.08
10.30.08
12.15.10	-	±(2,5+L/333)^1 ±(2,8+L/250)^2	±(2,4+L/333)^1 ±(2,7+L/250)^2	-	2,9
12.22.10
12.30.10						2,7
15.22.10		± (2,9+L/333)^1 ± (3,2+L/250)^2	± (2,8+L/333)^1 ± (3,1+L/250)^2		3,2	3,1
15.30.10
15.22.12
15.30.12

^{* 1} при температуре окружающего воздуха от +18°С до +22°С и относительной влажности воздуха не более 75%.

^{* 2} при температуре окружающего воздуха от +16°С до +26°С и относительной влажности воздуха не более 75%.
