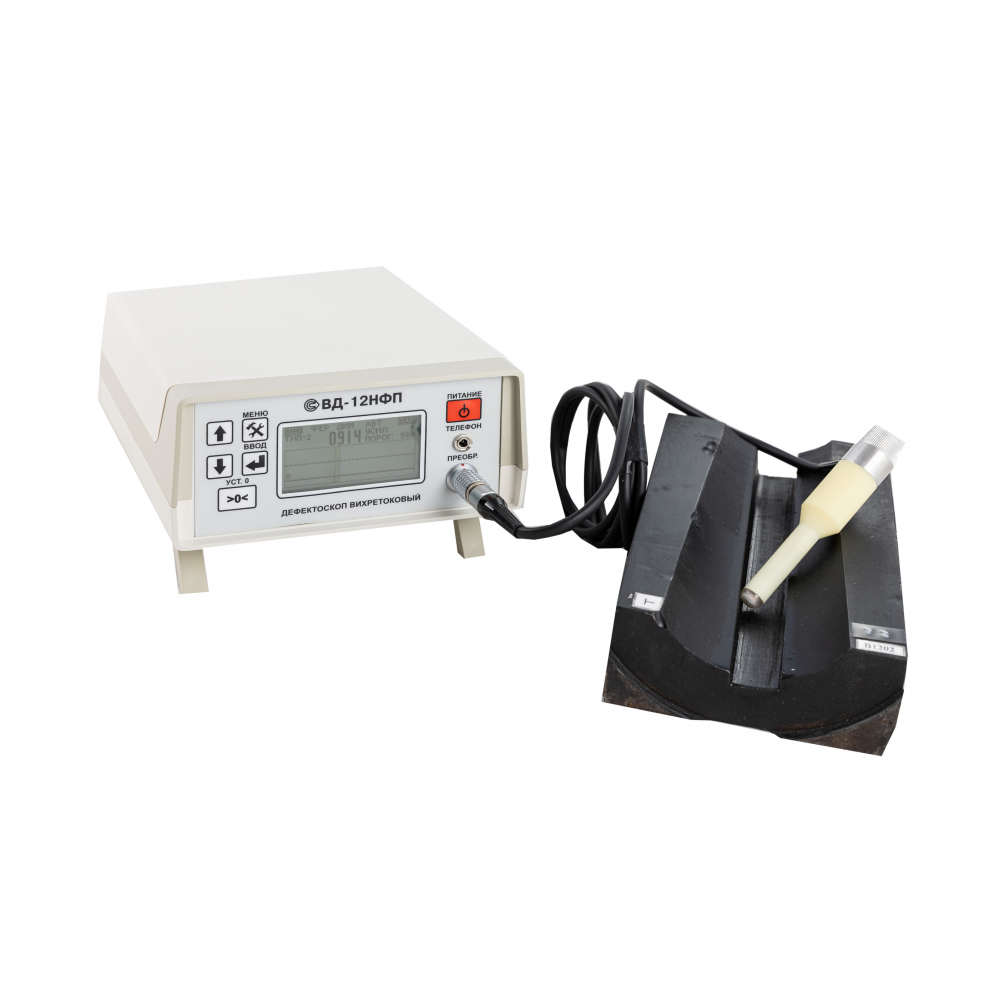

Вихретоковый дефектоскоп ВД-12НФП

Вихретоковый дефектоскоп для обнаружения поверхностных дефектов сплошности
Артикул: 23384
Цена по запросу
Поставляется в минимальные сроки
Вихретоковый дефектоскоп ВД-12НФП
описание в pdf

Вихретоковый дефектоскоп для обнаружения поверхностных дефектов сплошности

Вихретоковый дефектоскоп ВД-12НФП позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных и немагнитных сталей и сплавов, визуализируя сигнал от нарушения сплошности на дисплее. Конструкция дефектоскопа позволяет с высокой надежностью определять точное местоположение и глубину дефектов даже на шероховатых поверхностях плоской и криволинейной формы, в том числе под слоем коррозии или при наличии защитного покрытия контролируемой зоны изделия толщиной до 3 мм.

Возможно применение дефектоскопа ВД-12НФП для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.

ВД-12НФП используется в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов.

Вихретоковый дефектоскоп ВД-12НФП применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов.

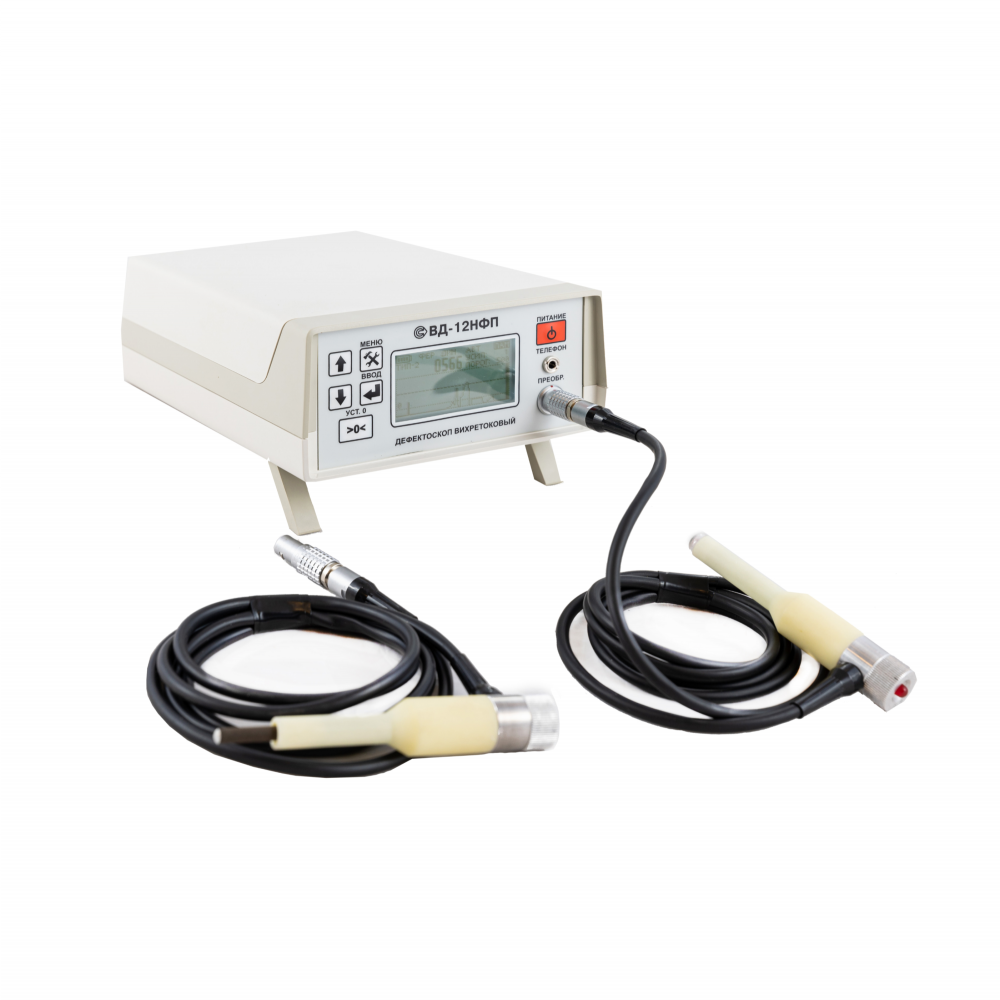

Поставляется в комплекте с двумя преобразователями для контроля изделий из металлов и сплавов в различных условиях.

Выбор нужного преобразователя зависит от магнитных свойств материала. Для контроля деталей с пазами предлагается преобразователь с наклонным наконечником.

Применение

  • нефтяная и газовая промышленность

  • атомная энергетика

  • машиностроение

  • железнодорожный транспорт

  • строительство и ЖКХ

  • оборонно-промышленный комплекс (ОПК)

  • сельское хозяйство

Особенности

  • обнаружение дефектов в изделиях из ферромагнитных и немагнитных сталей и сплавов

  • визуализация сигнала от дефекта

  • не требуется контакта с поверхностью детали (выявление дефектов через покрытия, слои окислов и загрязнений)

  • возможность определить местоположение, а также оценить размер и глубину поверхностной трещины

  • встроенная память для сохранения результатов контроля

  • 5 универсальных программ для сохранения настроек

  • передача данных на ПК с распечаткой протокола контроля

  • контроль изделий сложной формы, криволинейных или грубых поверхностей

  • автоматическое определение типа преобразователя

  • с одинаковым успехом может быть использован в полевых условиях, заводских цехах, депо, лабораториях и мастерских

  • возможность отстройки от внешних воздействий и влияющих факторов.

  • световая и звуковая сигнализация при обнаружении дефекта

  • поставляется в комплекте с двумя преобразователями

  • широкое применение в различных отраслях промышленности

Технические характеристики Вихретоковый дефектоскоп ВД-12НФП

Порог чувствительности дефектоскопа – минимальная глубина обнаруживаемого поверхностного протяженного искусственного дефекта в виде риски на ОИД – соответствует данным таблицы

Материал образца

Порог чувствительности, мм

Ферромагнитный

При шероховатости поверхности контроля не более

Ra 1,25                        Rz 320

Глубина ИД

0,5±0,05                    3,0±0,1

Ширина ИД

0,05…0,15                 0,1…0,3


Немагнитный

При шероховатости поверхности контроля не более



Ra 1,25                        Rz 160

Глубина ИД

0,5±0,05                    1,5±0,1

Ширина ИД

0,05…0,15                0,05…0,15

Выявление дефектов обеспечивается при следующих условиях:

радиус положительной кривизны контролируемой поверхности не менее 10 мм

угол отклонения преобразователя от нормали к контролируемой поверхности не более 30 град

минимальное расстояние от края контролируемого изделия до центра преобразователя, мм, не менее:

  • для преобразователя Иа5.125.030 – 4;

  • для преобразователя Иа5.125.031 – 1;

  • для преобразователя Иа5.125.031-01 – 1;

  • для преобразователя Иа5.125.041 – 5.

Материал изделия

Максимальный рабочий зазор, для преобразователя

Иа5.125.031 тип 1   Иа5.125.030 тип 2   Иа5.125.031-01 тип 3   Иа5.125.041 тип Н

Ферромагнитный

0,5 мм                           3 мм                             -                                   0,5

Немагнитный

  -                                        -                             0,2 мм                             -

Предел допускаемой абсолютной погрешности оценки степени опасности (глубины) дефекта в диапазоне глубин от 0,5 до 3,0 мм не более:

D=±(0,1+0,3X)
мм, где Х-оцениваемая глубина дефекта

Электропитание

от 4-х аккумуляторов типа АА напряжением 1,2 В

Скорость сканирования изделия

0,02….0,1 м/c

Частота тока возбуждения преобразователя

70 ± 5 кГц

Время установления рабочего режима не более

1 мин

Продолжительность непрерывной работы не менее

8 ч

Общий объем памяти

32768 байт

Максимальное количество ячеек памяти

120

Связь с персональным компьютером

по радиоканалу Bluetooth

Диапазон рабочих температур

от -10°С до +40°С

Относительная влажность при температуре +250 C

80%

Степень защиты от проникновения твердых тел и воды

IP30

Габаритные размеры:

  • электронного блока (Д X Ш X Г)

  • преобразователей (Диаметр X Длина)



190 мм х150 мм х70 мм

Иа5.125.030 - 20 мм x 105 мм

Иа5.125.031 (с защитным колпачком) - 20 мм x 130 мм

Иа5.125.031-01 (с защитным колпачком) - 20 мм x 130 мм

Иа5.125.041 - 20 мм x 140 мм

Масса электронного блока (с элементами питания)

0,9 кг

Масса преобразователя (любого)

0,1 кг
