Вихретоковый дефектоскоп ВД-12НФМ

Вихретоковый дефектоскоп для изделий из ферромагнитных и немагнитных сталей и сплавов
Артикул: 23380
Цена по запросу
Поставляется в минимальные сроки

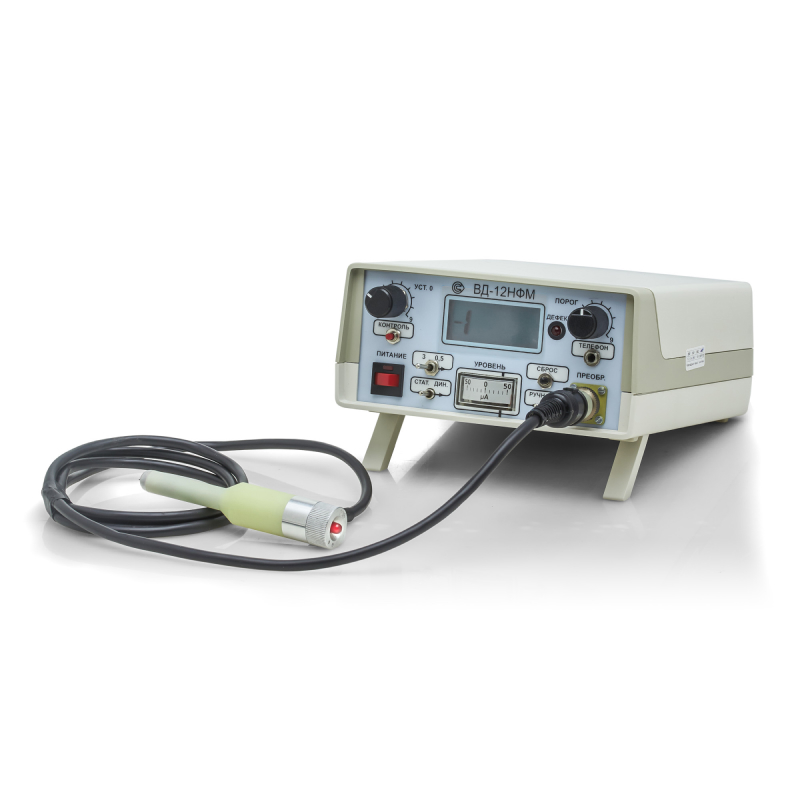

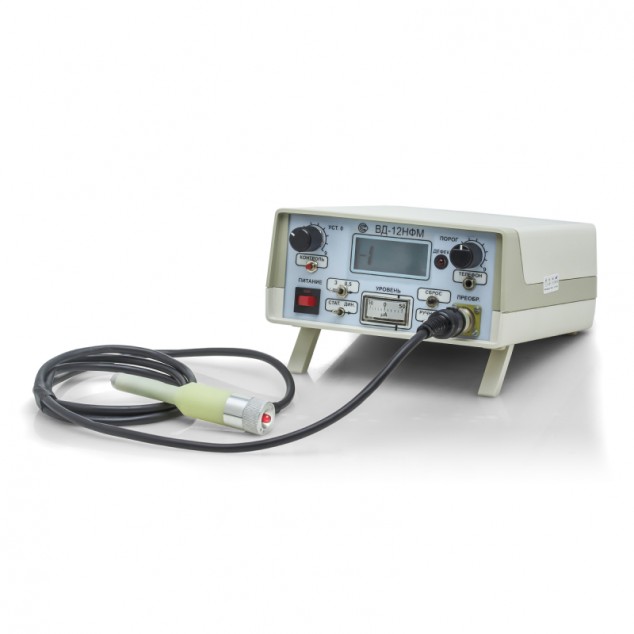

Вихретоковый дефектоскоп ВД-12НФМ
описание в pdf

Вихретоковый дефектоскоп для обнаружения поверхностных дефектов сплошности

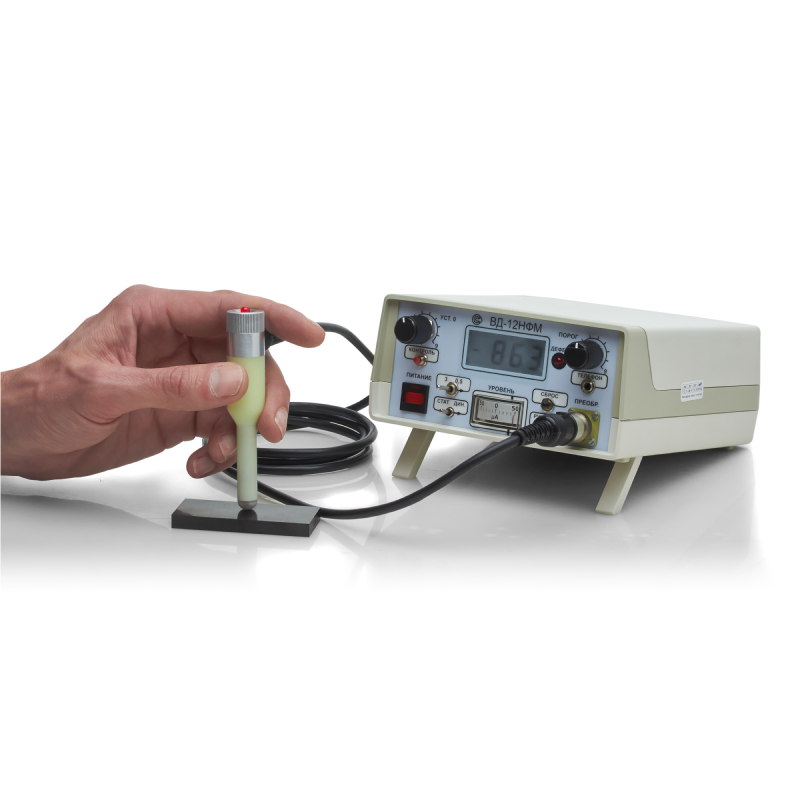

Вихретоковый дефектоскоп ВД-12НФМ позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных и немагнитных сталей и сплавов. Не требует контакта с поверхностью детали, поэтому может выявлять дефекты через покрытия, слои окислов и загрязнений. Допускается контроль изделий сложной формы, криволинейных или грубых поверхностей. Возможно применение дефектоскопа ВД-12НФМ для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.

Нормативными документами РЖД прибор ВД-12НФМ рекомендован для использования в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов.

Вихретоковый дефектоскоп ВД-12НФМ применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов.

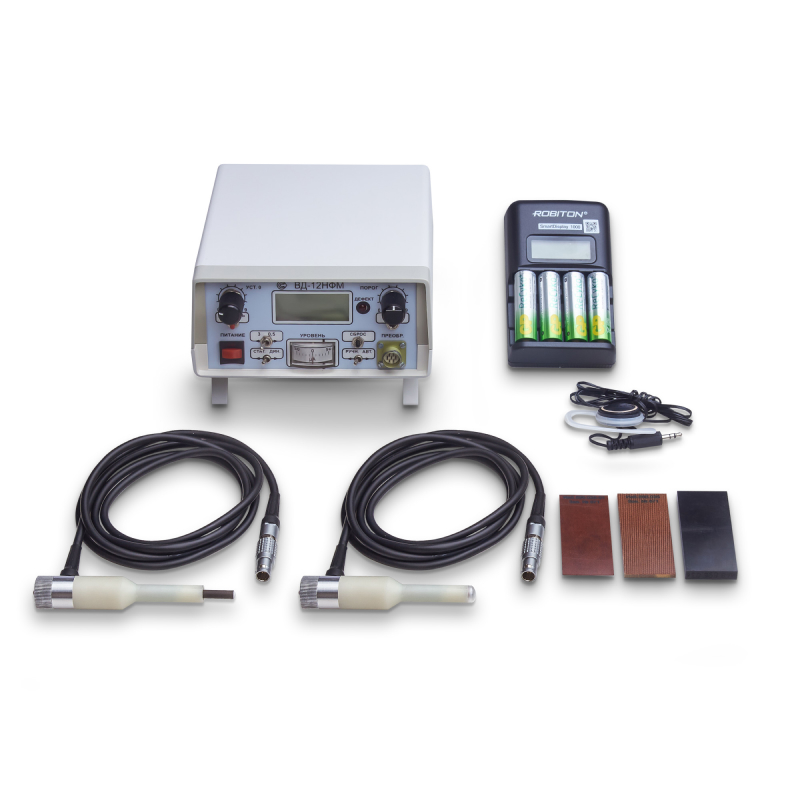

Поставляется в комплекте с двумя преобразователями для контроля изделий из металлов и сплавов в различных условиях.

Применение

  • нефтяная и газовая промышленность

  • атомная энергетика

  • машиностроение

  • железнодорожный транспорт

  • строительство и ЖКХ

  • оборонно-промышленный комплекс (ОПК)

  • сельское хозяйство

Особенности

  • обнаружение дефектов в изделиях из ферромагнитных и немагнитных сталей и сплавов

  • не требуется контакта с поверхностью детали (выявление дефектов через покрытия, слои окислов и загрязнений)

  • возможность определить местоположение, а также оценить размер и глубину поверхностной трещины

  • контроль изделий сложной формы, криволинейных или грубых поверхностей

  • рекомендация использования нормативными документами РЖД

  • предназначен для работы как в лабораторных, так и цеховых условиях депо, ремонтных заводов (эффективная система подавления индустриальных помех)

  • возможность ручной отстройки от внешних воздействий и влияющих факторов

  • световая и звуковая сигнализация при обнаружении дефекта

  • поставляется в комплекте с двумя преобразователями

  • широкое применение в различных отраслях промышленности

Технические характеристики Вихретоковый дефектоскоп ВД-12НФМ

Материал образца

Порог чувствительности, мм


Ферромагнитный

При шероховатости поверхности контроля не более



Ra 1,25                        Rz 320

Глубина ИД

0,5 ± 0,05                 3,0 ± 0,1

Ширина ИД

0,05…0,15                 0,05…0,3


Немагнитный

При шероховатости поверхности контроля не более



Ra 1,25                        Rz 160

Глубина ИД

0,5 ± 0,05                  1,5 ± 0,1

Ширина ИД

0,05…0,15                  0,05…0,15

Выявление дефектов обеспечивается при следующих условиях:

радиус положительной кривизны контролируемой поверхности не менее 10 мм

угол отклонения преобразователя от нормали к контролируемой поверхности не более 30 град

минимальное расстояние от края контролируемого изделия до центра преобразователя, мм, не менее:

  • для преобразователя Иа5.125.002 – 4;

  • для преобразователя Иа5.125.006 – 1;

  • для преобразователя Иа5.125.006-01 – 1.

* Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе) при шероховатости поверхности не более Ra 1,25 и максимальном зазоре до 0,2 мм-0,3+/-0,05мм.

Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается выявление дефектов, до:

Материал изделия

Максимальный рабочий зазор, для преобразователя

Иа5.125.006 тип 1             Иа5.125.002 тип 2            Иа5.125.006-01 тип 3

Ферромагнитный

0,5 мм                                               3 мм                                   -

Немагнитный

         -                                                       -                                  0,2 мм

Электропитание

автономное от 4 аккумуляторов типа АА от сети 220В 50Гц (изготавливается по отдельному заказу)

Время установления рабочего режима не более

1 мин

Продолжительность непрерывной работы

8 ч

Диапазон рабочих температур

от -10°С до +40°С

Относительная влажность при температуре +250 C

80%

Габаритные размеры:

электронного блока (Д X Ш X Г)

преобразователей (Диаметр X Длина)



190 мм х150 мм х 70 мм

Иа5.125.002 - 20 мм x 105 мм

Иа5.125.006 (с защитным колпачком) - 20 мм x 130 мм

Масса электронного блока (с элементами питания)

0,9 кг
