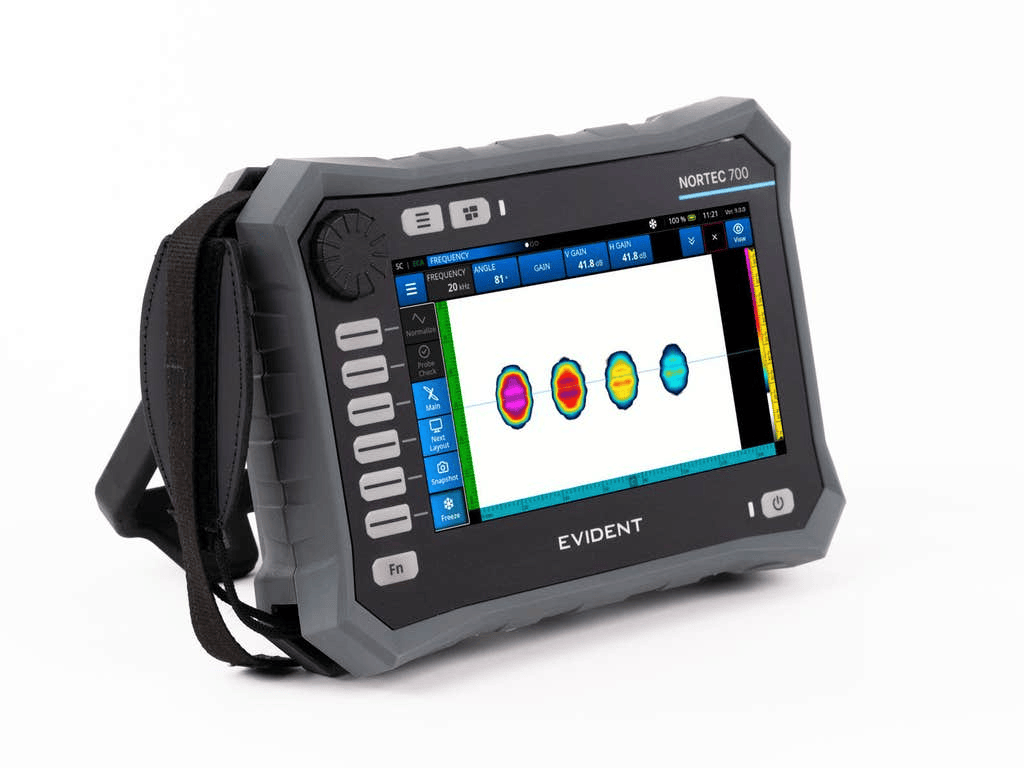

Вихретоковый дефектоскоп Evident NORTEC 700
Поставляется в минимальные сроки
Гарантия производителя:12 месяцев
ECT и ECA в одном приборе
Evident NORTEC 700 — серия портативных вихретоковых дефектоскопов нового поколения, которая объединяет традиционный вихретоковый контроль (ECT) и контроль с использованием матричных вихретоковых преобразователей (ECA). Создана на базе хорошо зарекомендовавшей себя линейки NORTEC 600 и сочетает современные технологии контроля с интуитивно понятным интерфейсом и продуманной эргономикой.
Серия NORTEC 700 включает три модели в едином корпусе и входит в общую цифровую экосистему Evident. Оптимизированные рабочие процессы упрощают обучение операторов, а единый подход к управлению помогает унифицировать парк оборудования.
Ключевые преимущества NORTEC 700
- ECT и ECA в одном приборе — сочетает традиционный вихретоковый контроль и контроль с использованием матричных вихретоковых преобразователей.
- Интуитивное управление — обновлённый интерфейс, упрощённая навигация и интеллектуальные предустановки сокращают время настройки.
- Высокая точность контроля — новое поколение преобразователей на основе печатных плат (PCB) и визуализация данных в реальном времени.
- Компактность и эргономика — масса всего 1,8 кг делает прибор удобным для длительной работы на производственных площадках и в полевых условиях.
- Широкие возможности подключения — четыре разъёма для работы с различными типами преобразователей и интеграции в автоматизированные системы.
- Встроенные средства документирования — сохранение сигналов, параметров контроля и снимков экрана с последующей подготовкой отчётов.
- Единая цифровая экосистема Evident — совместимость с программным обеспечением NORTEC PC и унифицированный подход к работе с данными.
- Три модели в одной серии — выбор конфигурации в зависимости от задач с возможностью дистанционной активации дополнительных функций.
Интуитивный интерфейс и упрощённая навигация

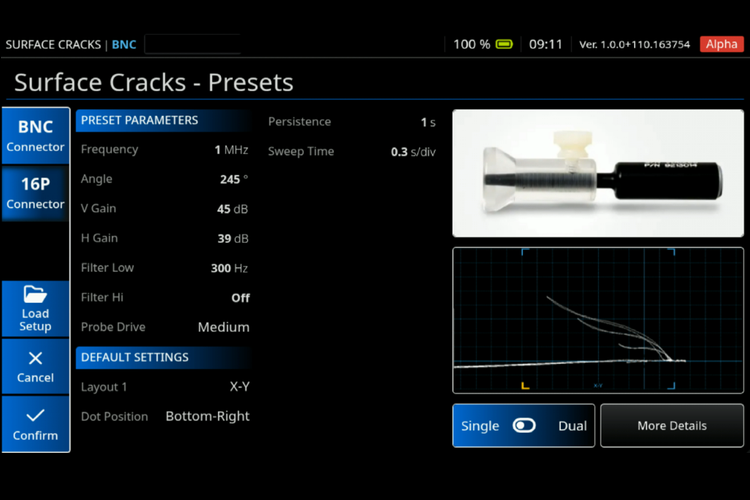

Интерфейс NORTEC 700 получил обновлённую систему навигации. Логичная структура меню сокращает количество действий при выполнении контроля и помогает быстрее переходить между основными функциями прибора. Интеллектуальные предустановки автоматически загружают параметры для выбранного преобразователя и типа контроля. Такой подход избавляет от длительной ручной настройки и сокращает время подготовки прибора к работе.
Компактная конструкция и продуманная эргономика
NORTEC 700 весит всего 1,8 кг и выполнен в компактном корпусе, который удобно использовать во время продолжительных проверок. Сбалансированная конструкция снижает нагрузку на оператора, а расположение органов управления рассчитано на продолжительную работу в течение смены. Прибор одинаково удобен как при работе без перчаток, так и в средствах индивидуальной защиты.
Гибридное управление
Сочетание сенсорного экрана, аппаратных клавиш и поворотного регулятора помогает быстро выполнять основные операции и сохранять точность управления независимо от условий работы. Оператор может использовать наиболее удобный способ взаимодействия с прибором, не меняя привычный стиль работы.

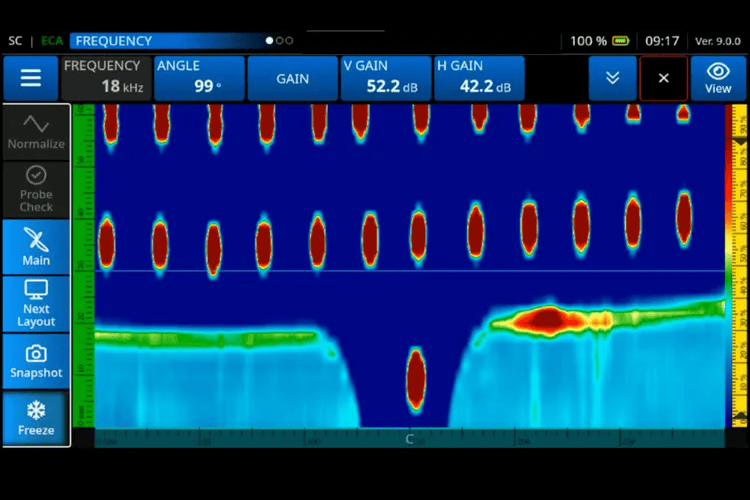

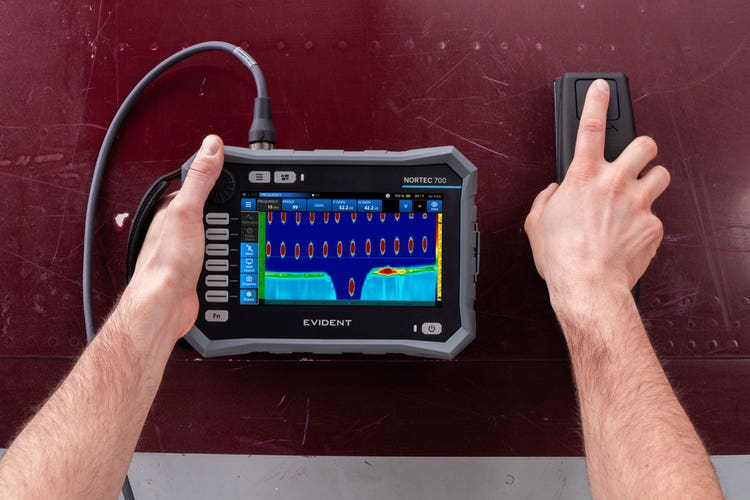

ECT и ECA в одном приборе
Модель NORTEC 700i объединяет традиционный вихретоковый контроль (ECT) и контроль с использованием матричных вихретоковых преобразователей (ECA). Переключение между режимами выполняется через единый интерфейс без повторной настройки. Один дефектоскоп подходит для широкого спектра задач вихретокового контроля.

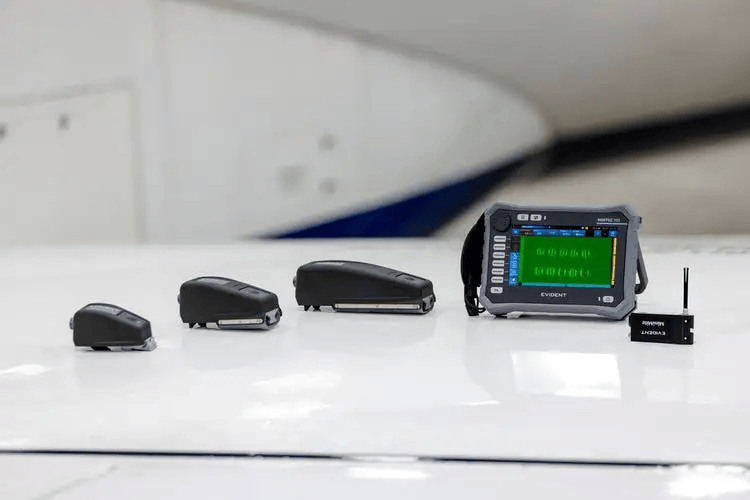

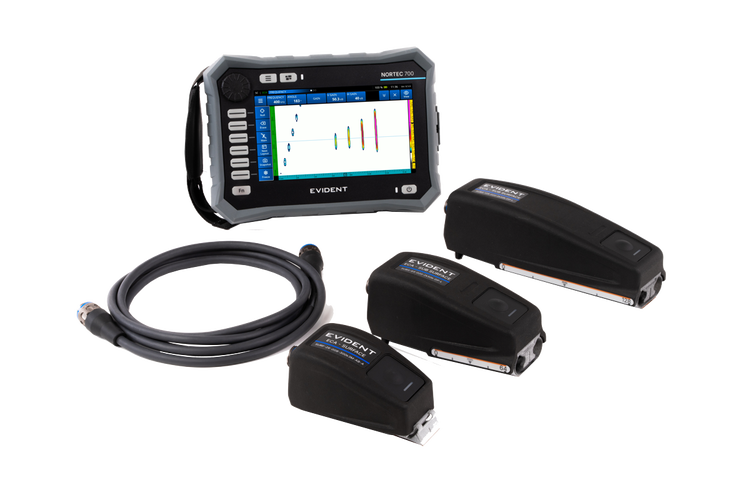

Новое поколение преобразователей

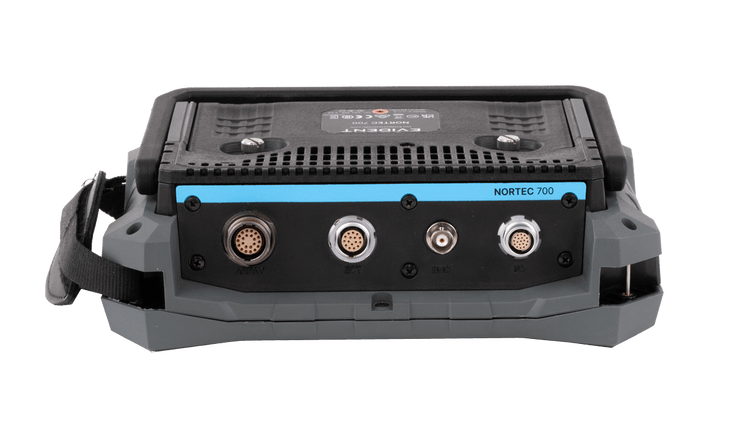

Для серии NORTEC 700 разработаны преобразователи нового поколения на основе печатных плат (PCB) с поддержкой до 256 каналов. Новые преобразователи отличаются высокой повторяемостью результатов, стабильными характеристиками сигнала и упрощённой калибровкой. NORTEC 700 оснащен разъёмами LEMO®, BNC, ECA и интерфейсом I/O. Разъём LEMO поддерживает технологию NORTEC POWERLINK™ для контроля отверстий и измерения электропроводности. После подключения совместимого преобразователя прибор автоматически распознаёт его и загружает соответствующую предустановку.

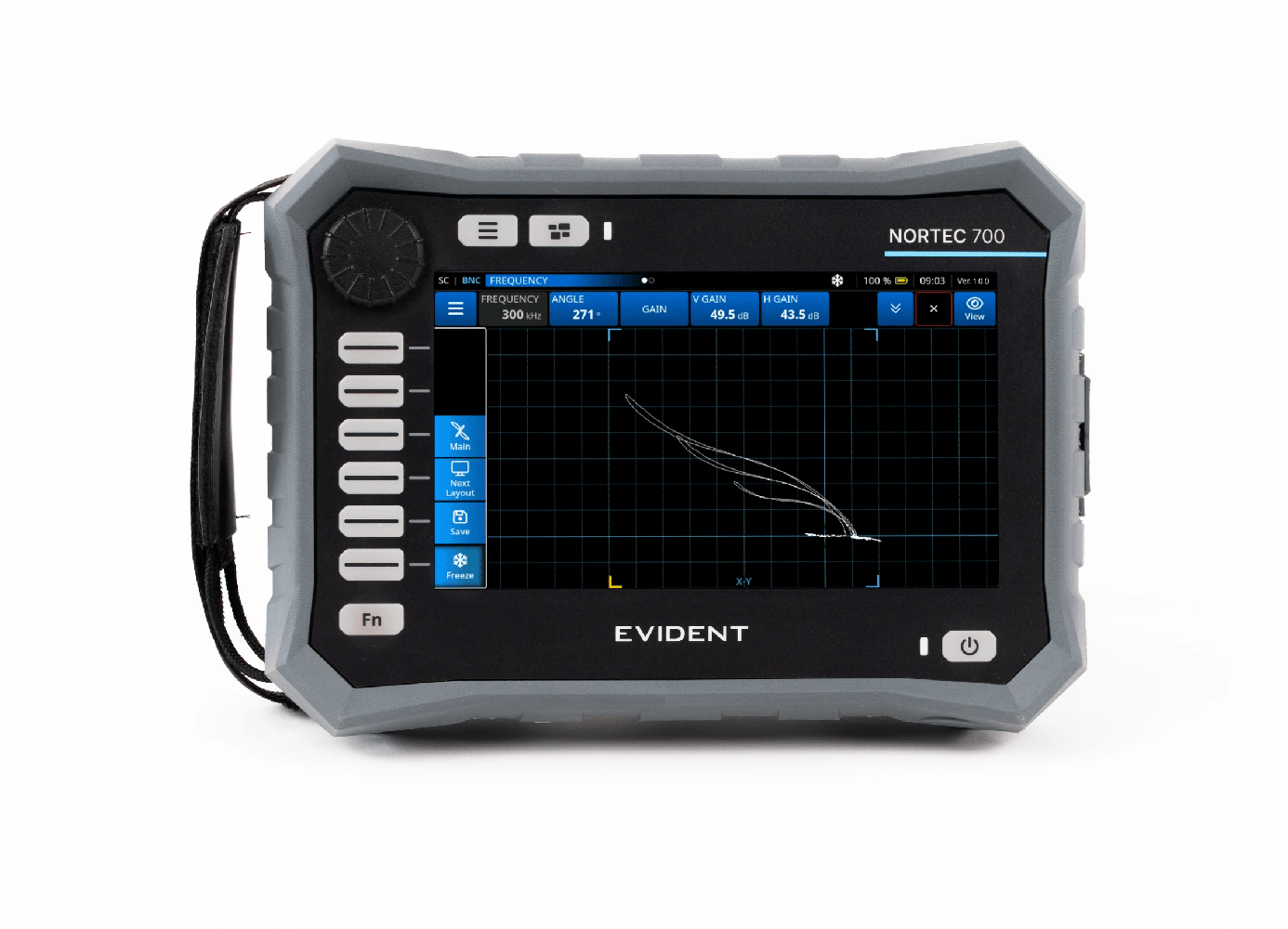

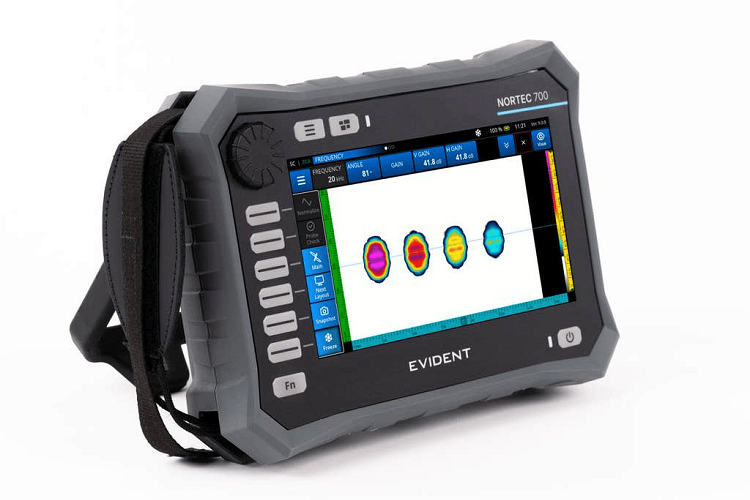

Яркий дисплей и качественная визуализация
NORTEC 700 оснащён 7-дюймовым дисплеем высокого разрешения, который сохраняет хорошую читаемость как в помещении, так и под прямыми солнечными лучами. Цветовое картирование и визуализация в реальном времени помогают быстрее анализировать результаты контроля. Оптимальные параметры яркости и контрастности делают длительную работу более комфортной.
Функции NORTEC 700

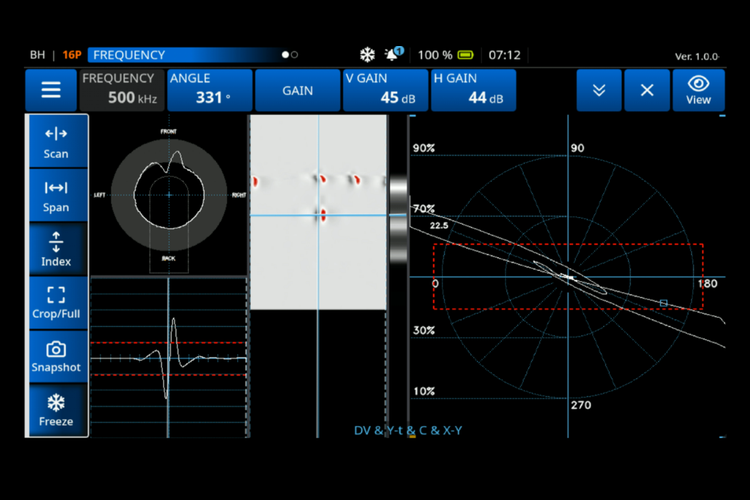

Defect Viewer
В конфигурации N700i Функция Defect Viewer отображает дефекты в масштабе 1:1. При контроле отверстий поддерживается режим Direct Hole View, который работает совместно с данными ротационного сканера Minimite и помогает точнее определять расположение дефекта.

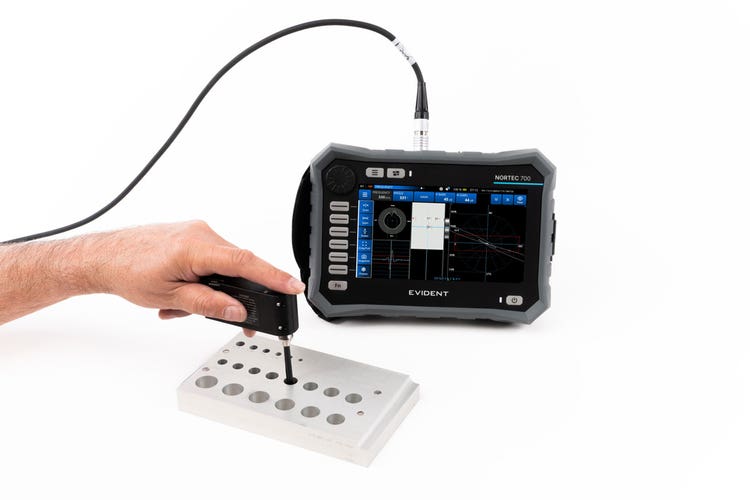

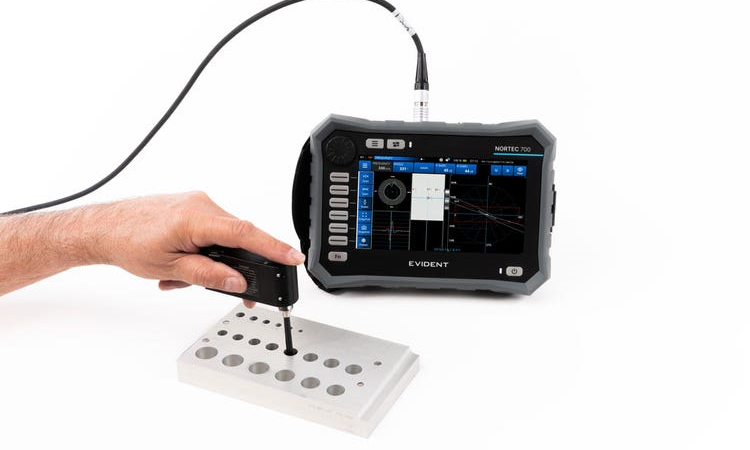

Контроль отверстий

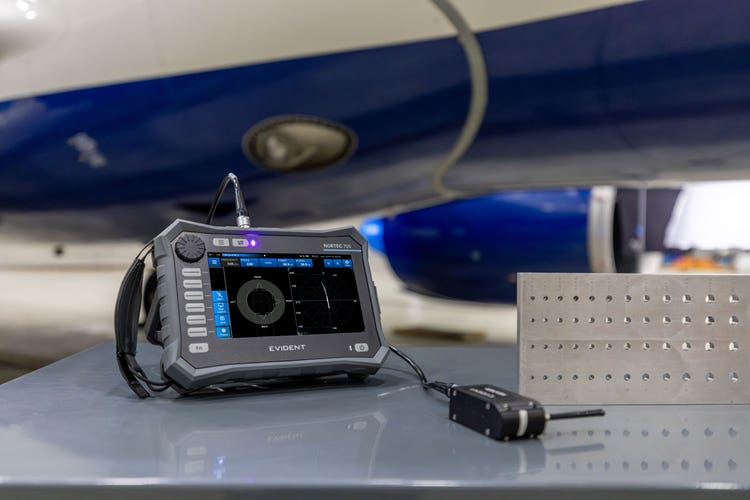

NORTEC 700 оптимизирован для контроля отверстий с помощью ротационного сканера. Усовершенствованная система фильтрации и упрощённая настройка сокращают время подготовки к работе. По умолчанию используется режим с откликом типа «6» (Figure 6), который наиболее распространён при таком виде контроля. При необходимости можно выбрать режим «8» (Figure 8). Параметры фильтра автоматически синхронизируются со скоростью вращения сканера.
Автоматическое определение слоёв
Модель NORTEC 700i поддерживает автоматическое определение слоёв и режим фиксации изображения (Freeze) при контроле отверстий и многослойных конструкций. Во время анализа прибор различает сигналы от крепежа, подложки и дефектов, что снижает количество ложных срабатываний и повторных проверок.

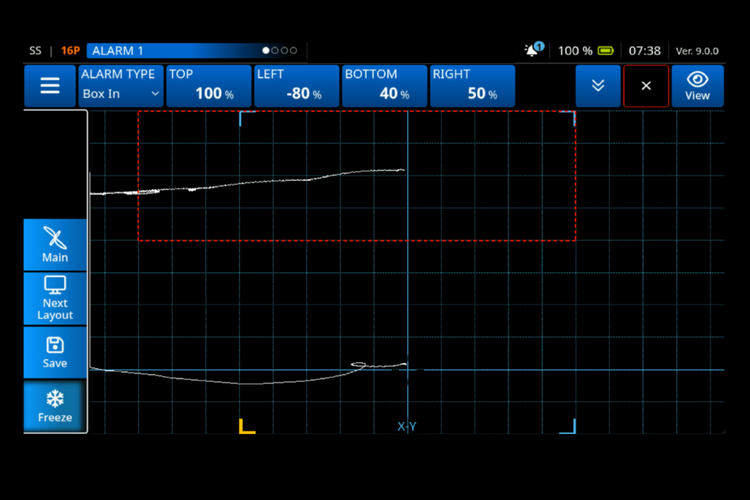

Гибкие режимы отображения
Переключение между режимами выполняется одной клавишей Next Layout. В распоряжении оператора одна или две импедансные плоскости, развертка, отображение дефектов в масштабе 1:1, C-скан, режим «водопад», разделённый экран и комбинированный режим с отображением до трёх настраиваемых сигналов одновременно.

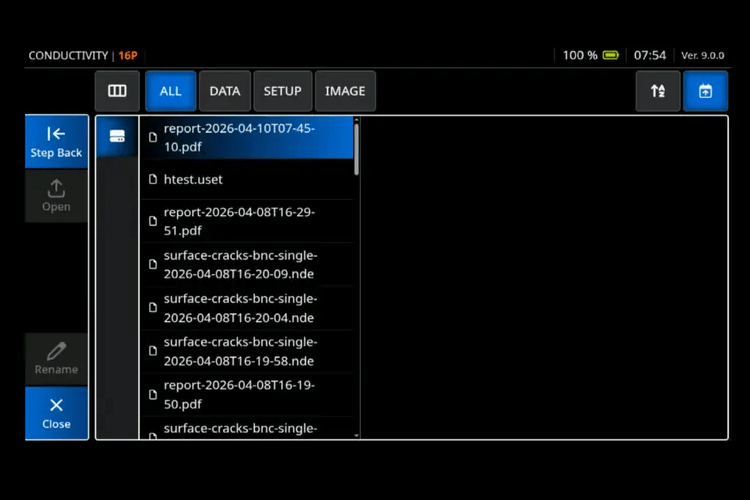

Документирование и управление файлами
Прибор сохраняет снимки экрана, параметры контроля и сигналы в реальном времени без использования дополнительного оборудования. Собственный файловый менеджер помогает открывать, редактировать, переименовывать и удалять сохранённые файлы. Для каждого файла доступен предварительный просмотр, а встроенный текстовый редактор используется для добавления примечаний и служебной информации.

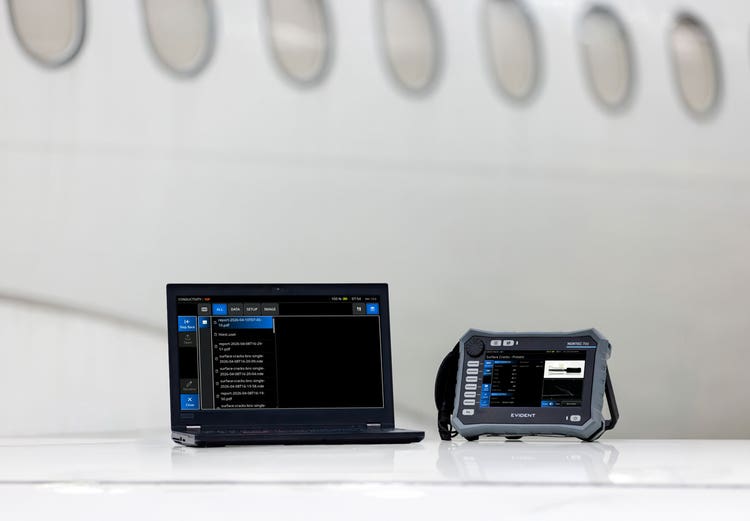

Работа с ПО NORTEC PC
Программное обеспечение NORTEC PC используется для передачи, просмотра и архивирования результатов контроля. После передачи файлы можно просматривать, экспортировать в PDF и включать в отчёты. Функция PDF ALL автоматически формирует полный отчёт одним нажатием.
Линейка NORTEC 700
Выберите модификацию под ваши задачи. Дополнительные функции можно активировать дистанционно.
| Модель | N700 | N700D | N700i |
|---|---|---|---|
| Обнаружение поверхностных и подповерхностных трещин | ✓ | ✓ | ✓ |
| Измерение электропроводности | ✓ | ✓ | ✓ |
| Контроль отверстий с помощью ротационного сканера | ✓ | ✓ | |
| Двухчастотный режим | ✓ | ✓ | |
| Контроль с матричными преобразователями (ECA) | ✓ | ||
| Функция Defect Viewer (контроль отверстий) | ✓ | ||
| Автоматическое определение слоёв (контроль отверстий) | ✓ |
Применение NORTEC 700

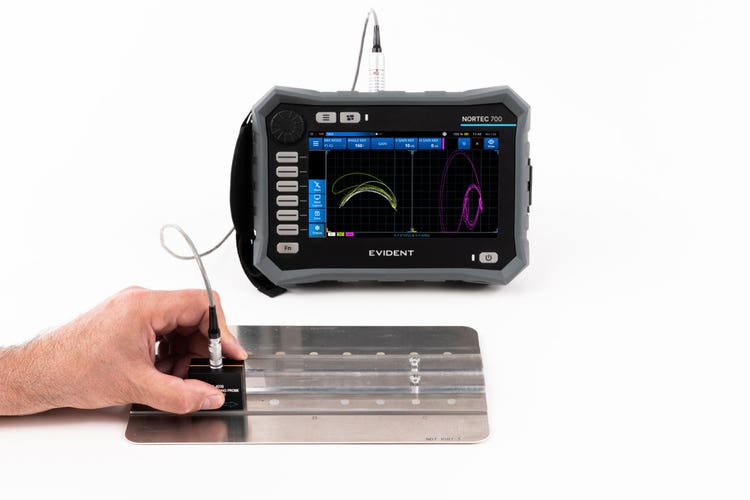

Контроль поверхностных и подповерхностных дефектов
Высокопроизводительная электронная часть и яркий дисплей формируют сигнал высокого качества при контроле поверхностных и подповерхностных дефектов. В приборе предусмотрены все стандартные функции для контроля на средних и высоких частотах: C-скан, импедансная плоскость, сетка 10 × 10, развертка (ленточная диаграмма), несколько вариантов настройки сигнализации, автоматическая компенсация зазора. Также доступны дополнительные функции: перекрестие нулевой точки; мелкая и стандартная координатная сетка; автоматическая внутренняя балансировка (разъём BNC).
Двухчастотный контроль
Комбинированный экран поддерживает одновременное отображение до трёх настраиваемых сигналов: для первой частоты, второй частоты и смешанного канала.

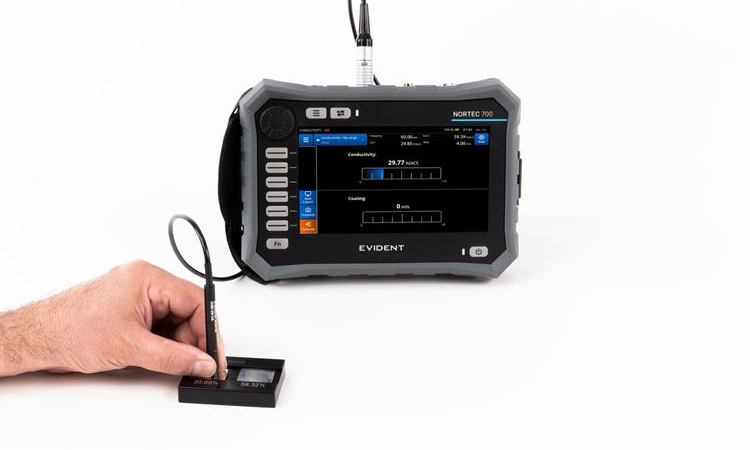

Измерение толщины покрытия и электропроводности
Режим измерения электропроводности в NORTEC 700 включает встроенный мастер калибровки, который поддерживает пользовательские эталонные значения электропроводности и толщины покрытия.

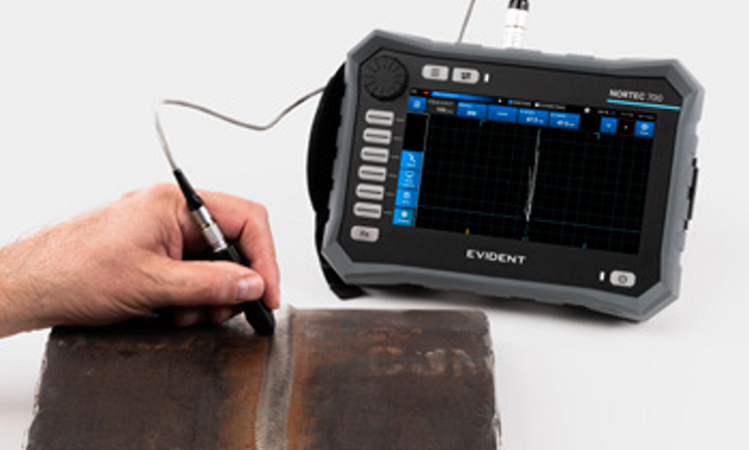

Контроль сварных швов
Благодаря компактной и прочной конструкции NORTEC 700 подходит для контроля сварных швов в экстремальных условиях эксплуатации.
Контроль отверстий
С NORTEC 700 контроль отверстий выполняется просто и с высокой надёжностью.
Evident NORTEC 700 разработан для специалистов, которым нужен современный, универсальный и простой в работе вихретоковый дефектоскоп. Интуитивный интерфейс сокращает время обучения персонала, а встроенные средства обмена данными и формирования отчётов помогают быстрее организовать рабочий процесс от проведения контроля до подготовки итоговой документации.
Технические характеристики Вихретоковый дефектоскоп Evident NORTEC 700
