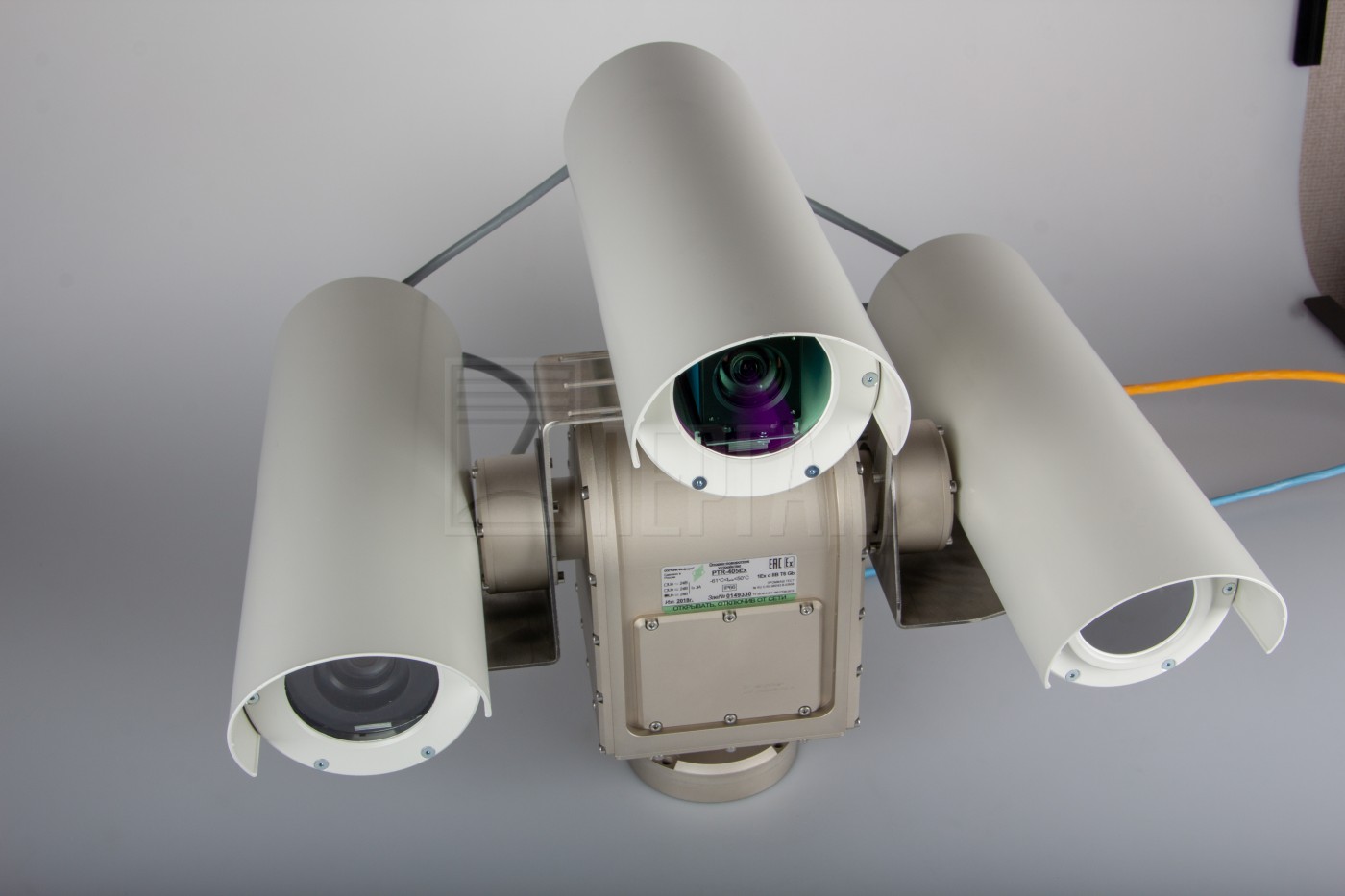

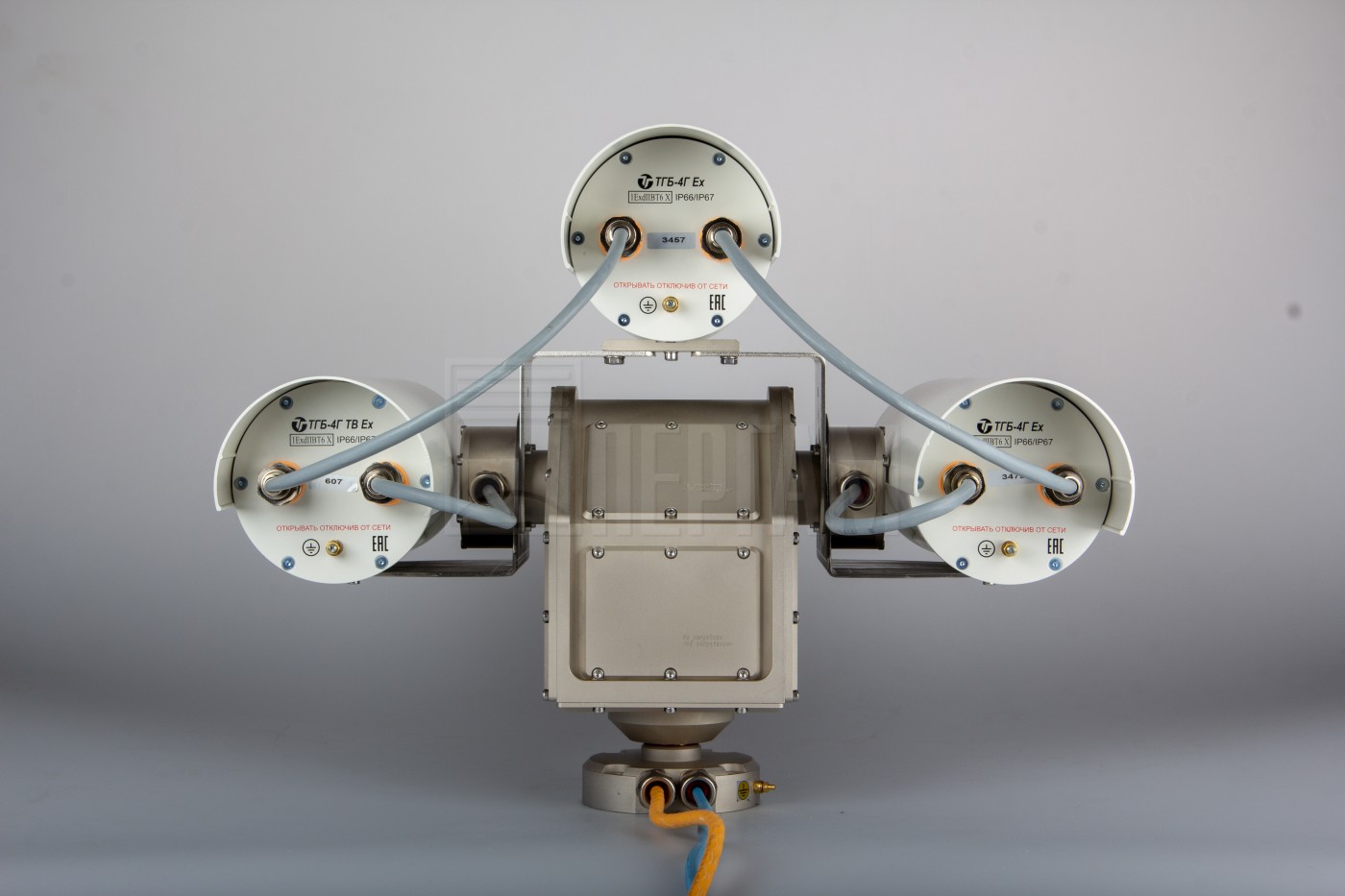

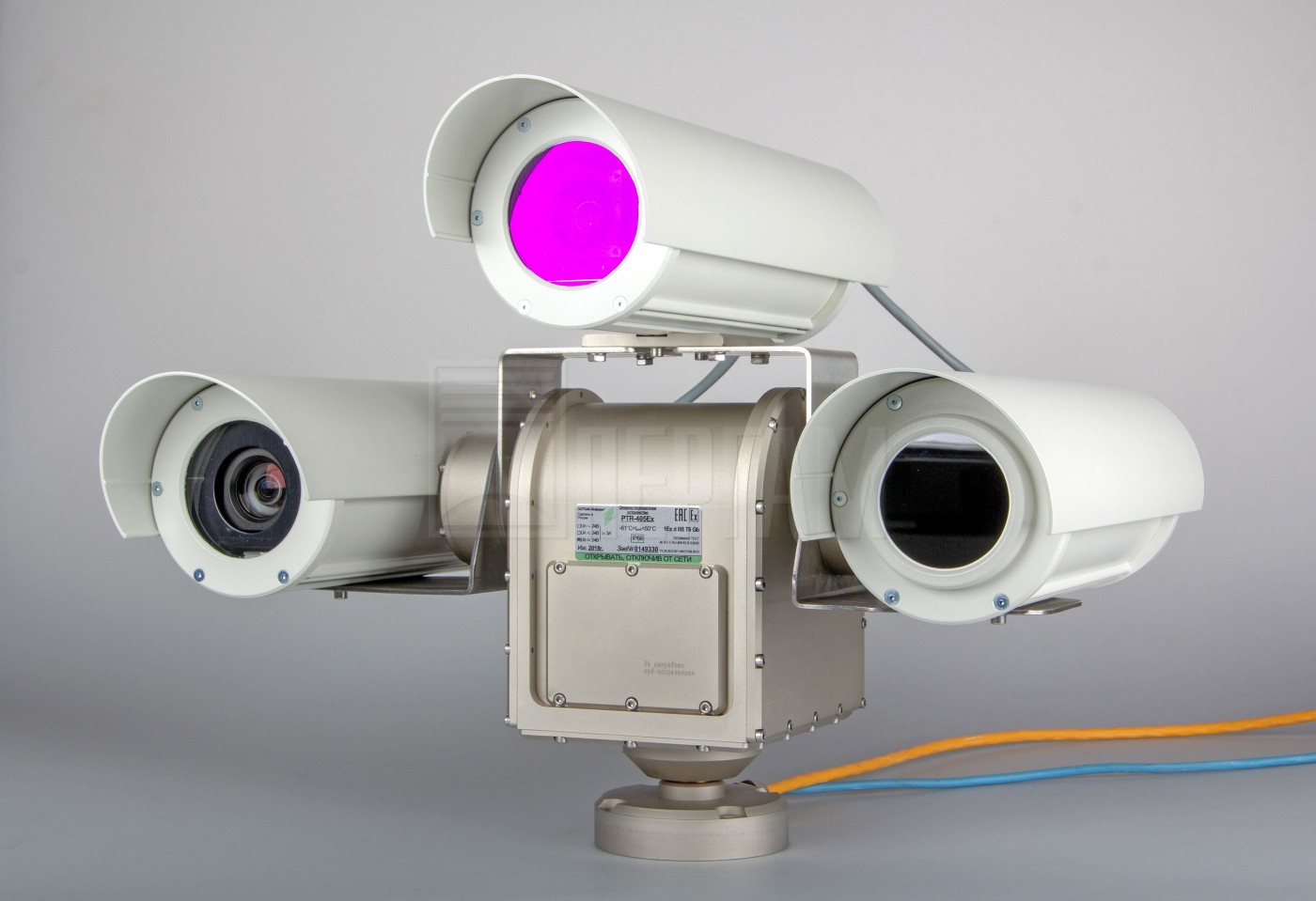

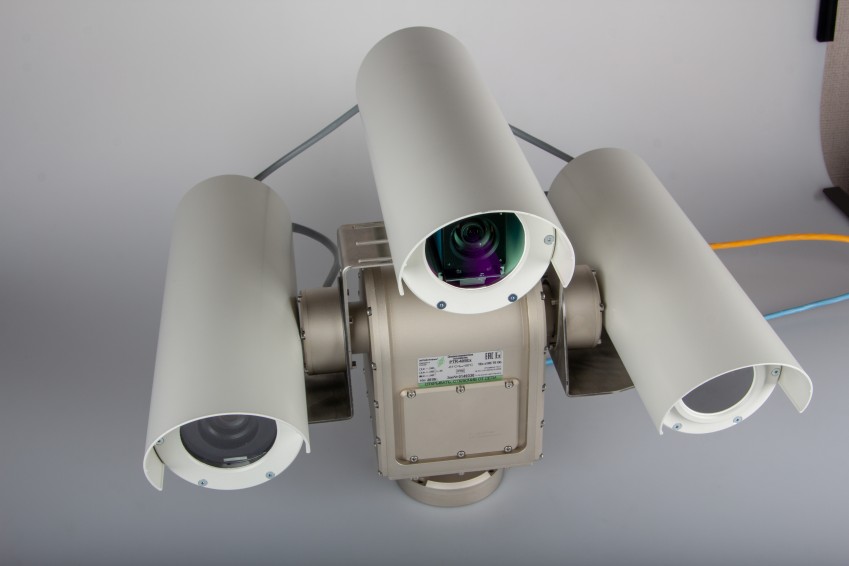

Дистанционный детектор метана с тепловизором и видеокамерой
Лазерный детектор ДЛС-КС предназначен для обнаружения утечек природного газа из газопроводов высокого и низкого давления и других источников с расстояния 0 – 60 м путём измерения поглощения лазерного излучения в линии поглощения метана. Детектор применяется в газодобывающей промышленности, предприятиями транспорта, переработки и хранения природного газа. Используется для обследования площадных объектов и определения основных мест эмиссии газов, оценки их концентрации в атмосфере. Детектор является селективным, взрывозащищённым прибором.
Польза ДЛС-КС mini IR

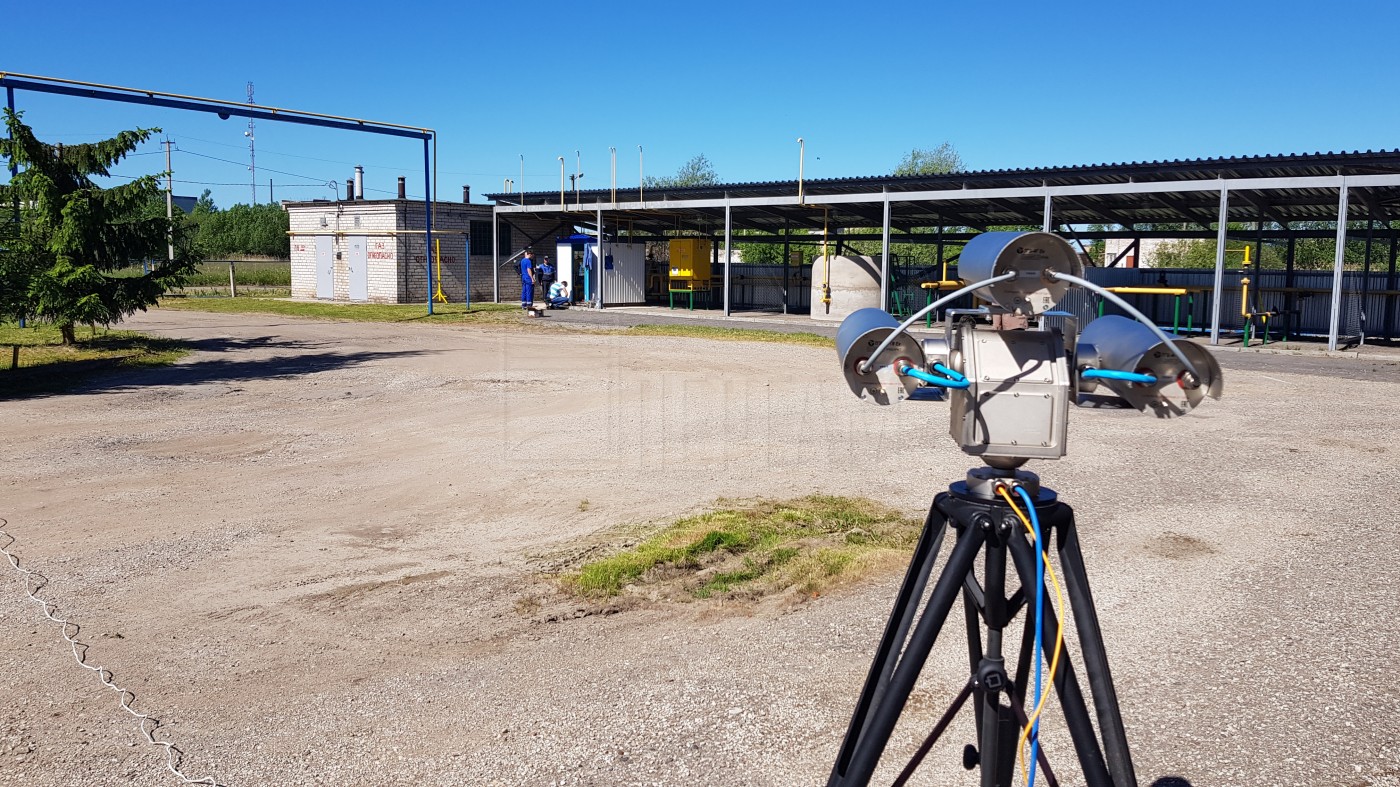

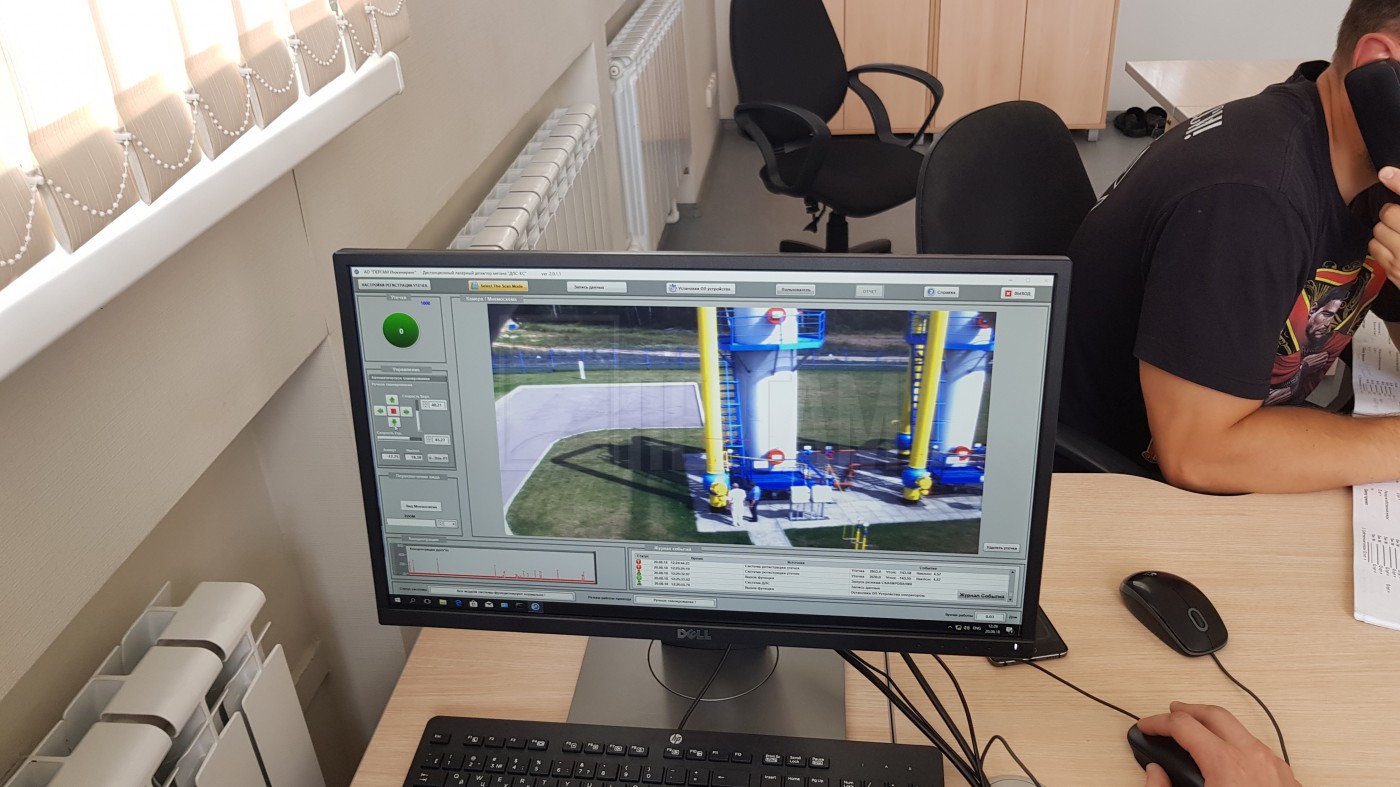

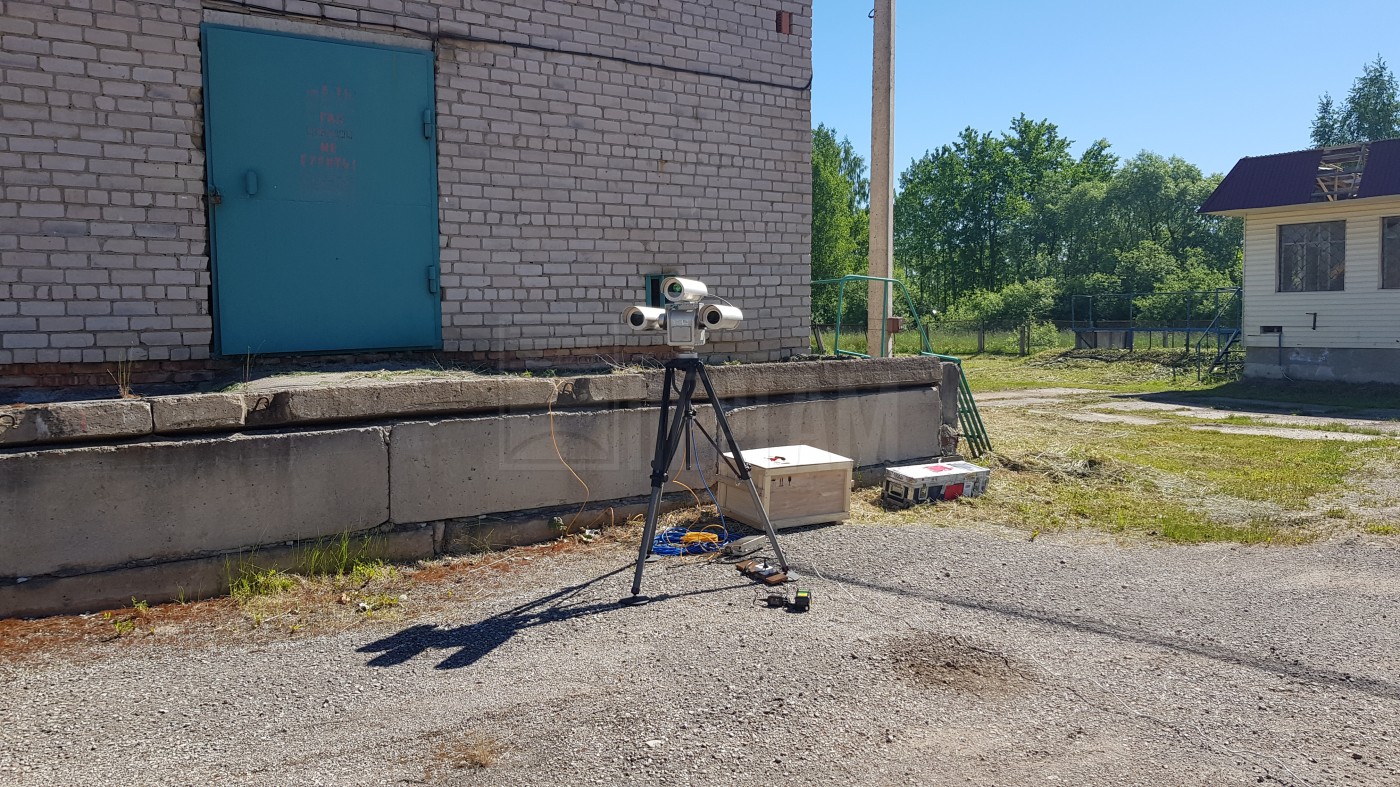

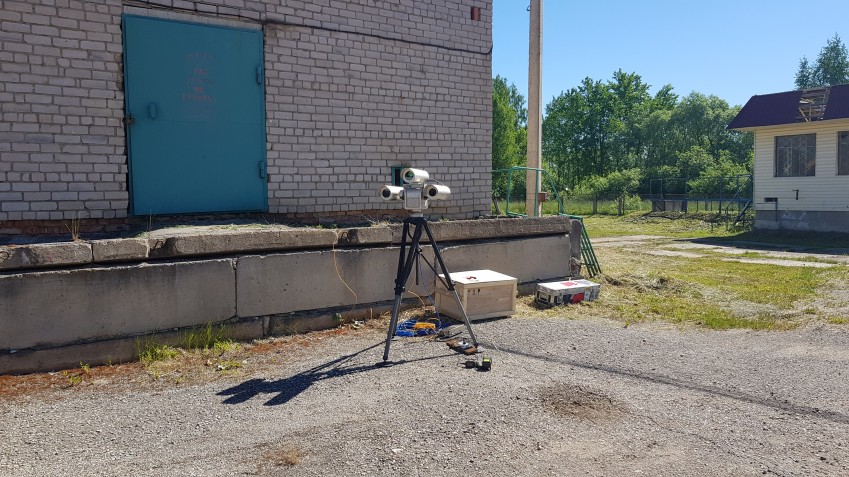

Портативная система ДЛС-КС устанавливается на треноге QuickSet Hercules и может использоваться для мониторинга утечек метана в цехах и производственных помещениях. Систему можно использовать для непрерывного мониторинга территории площадных газовых объектов на наличие метана в воздухе. ДЛС-КС удобна тем, что с помощью одного прибора можно контролировать несколько объектов поочерёдно. Вес системы всего 40 кг. Прибор устанавливается так, чтобы поле зрения перекрывало всю площадь контролируемой территории. Система обеспечивает круговой обзор в радиусе до 60 м (с возможностью увеличения расстояния детектирования до 600 м). Прибор работает в полностью автоматизированном режиме без участия оператора и в реальном времени выдаёт аварийный сигнал о превышении допустимой концентрации метана.

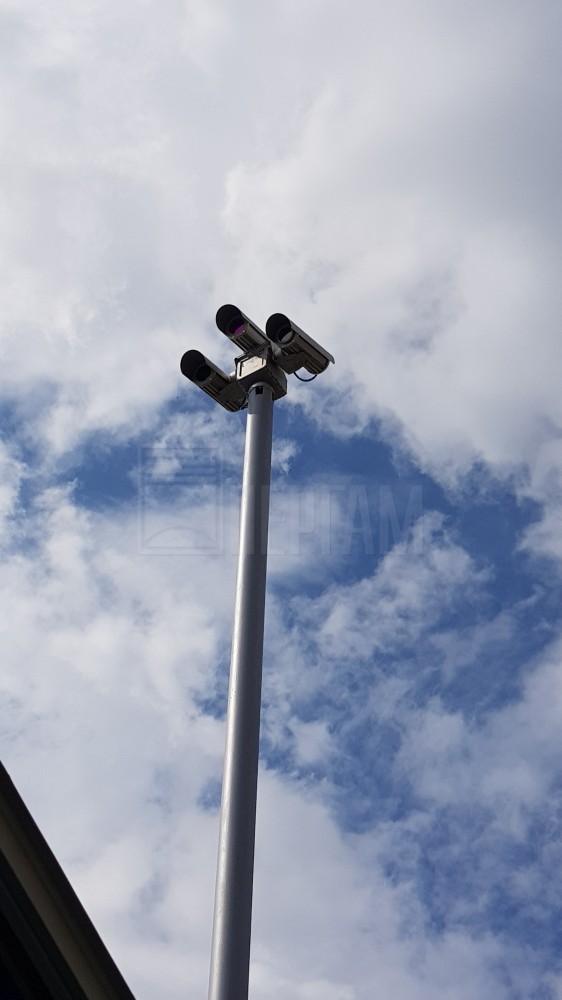

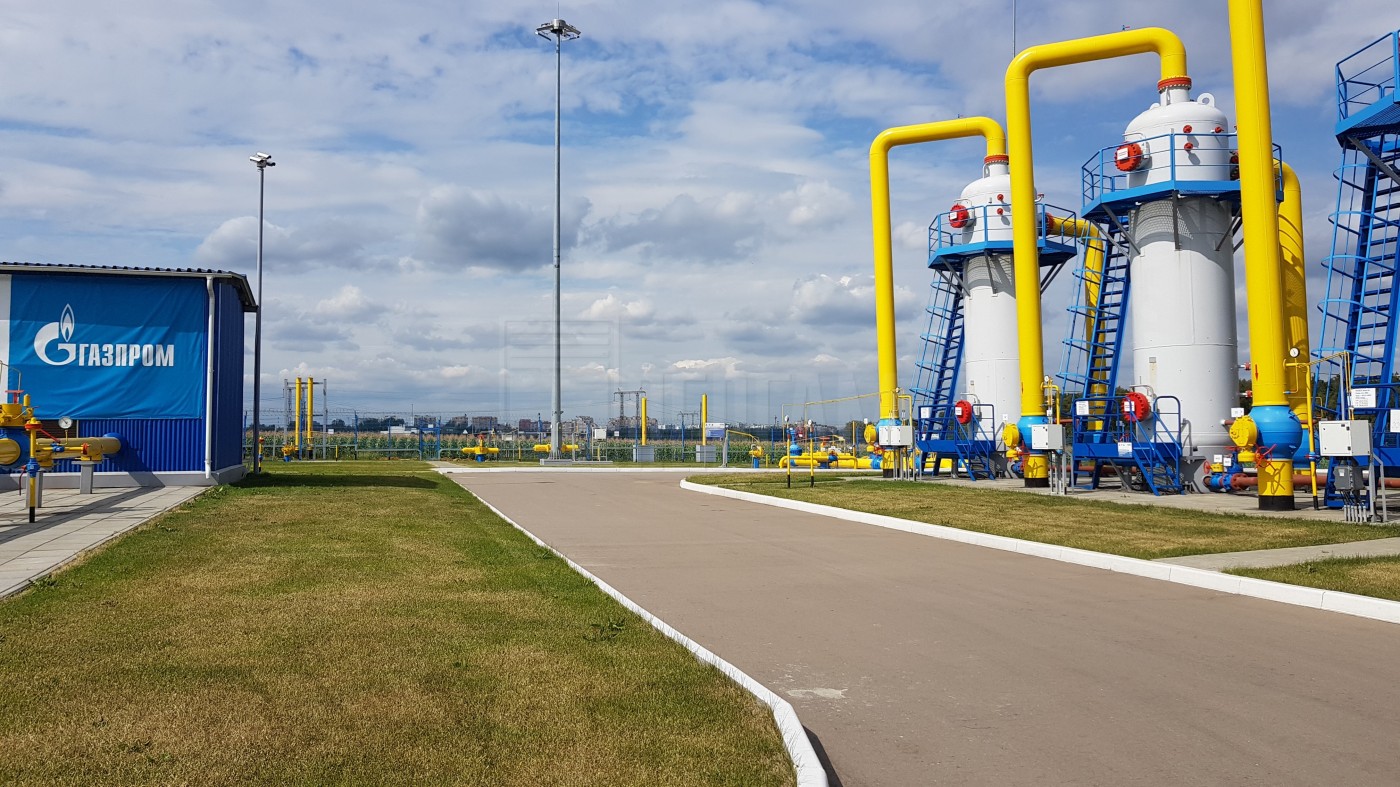

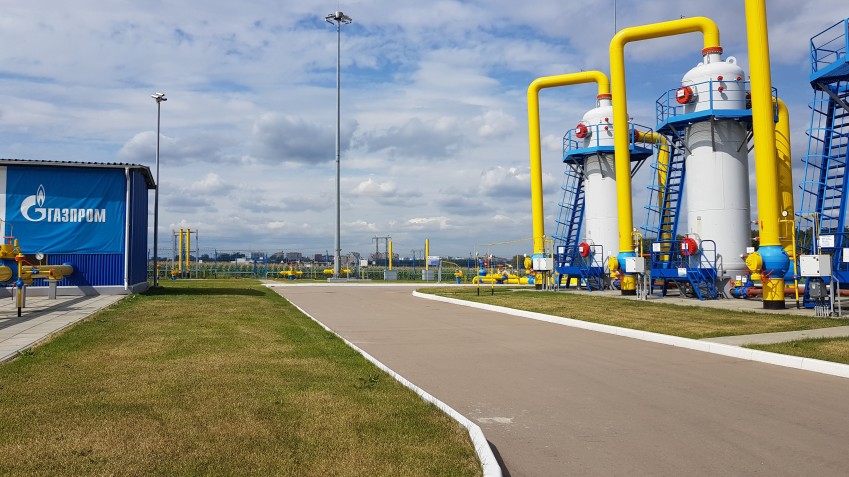

Устанавливается стационарно для контроля загазованности ГРС, ГРП, КРП. Используется в качестве переносного прибора на треноге для контроля помещений.
Взрывобезопасность
Детектор предназначен для работы в зонах, содержащих взрывоопасные смеси категорий IIA и IIB групп Т1-Т6 без какой-либо дополнительной защиты с маркировкой взрывозащиты 1Ех dIIBT6Gb.
Основными параметрами системы детектирования газа являются: динамический диапазон регистрируемых значений концентрации детектируемого газа, пороговая чувствительность, погрешность измерений, дальность и быстродействие.
Быстродействие системы
Быстродействие |
Значение |
|
0,1 с |
2.24 Пороговая чувствительность с расстояния 60 м |
5 pmm*м |
0,1 с |
2.25 Случайная составляющая погрешности измерений |
2% |
Индикатор утечки срабатывает при превышении заданного уровня концентрации с ошибкой не более пороговой чувствительности измерений при быстродействии 0,1 с. Уровень помех, создаваемых детектором, соответствует требованиям ГОСТ Р 51318.14.1.
Технические характеристики Взрывобезопасный детектор ДЛС-КС
Технические характеристики
Наименование характеристики |
Значение |
Детектируемый газ |
Метан (СH4) |
Длина волны излучения, мкм |
1,65 |
Маркировка взрывозащиты |
1Ех dIIBT6Gb |
Степень защиты |
IP66/IP67 |
Максимальная дальность детектирования без отражателей, м |
60 |
Максимальная дальность детектирования с отражателем, м |
600 |
Диапазон измерений, ppm×m |
0-50000 |
Быстродействие, с |
0,1 |
Углы сканирования |
По азимуту 360º |
Скорость сканирования, º/с |
По азимуту 0,2-40 |
Напряжение электропитания детектора ДЛС-КС, В |
220, AC |
Видеокамера |
1920х1080/30р высокого разрешения; |
Потребляемая мощность, не более, Вт |
280 |
Рабочая температура, диапазон, ºС |
-60 … +60 |
Разрешение ИК-детектора |
640x480 px |
Влажность, не более, % |
98 |
Масса детектора, не более, кг |
40 |
Время установления рабочего режима, не более, мин |
2 |
Интерфейс |
Ethernet (TCP-IP) |
Наработка на отказ, ч |
87600 |
Срок службы, лет |
10 |
Комплектация
№ п/п |
Наименование оборудования |
Един. измер. |
Кол-во |
1 |
Блок системный |
шт |
1 |
2 |
Монитор |
шт |
1 |
3 |
Клавиатура |
шт |
1 |
4 |
Мышь оптическая |
шт |
1 |
5 |
Акустическая система |
компл. |
1 |
6 |
Оптический блок лазерного детектора ДЛС-КС |
шт |
1 |
8 |
Коробка соединительная взрывозащищенная 2ExellT6 IP66 в сборе с сетевым оборудованием |
шт |
1 |
9 |
Медиаконвертер MOXA IMC-101G SFP-1GLXLC |
шт |
1 |
10 |
Коробка соединительная с панелью W4 с ложементом КДЗС |
шт |
1 |
11 |
Оптоволоконные компоненты |
компл. |
1 |
12 |
Источник бесперебойного питания APC Smart-UPS 1500VA/980W |
шт |
1 |
13 |
Кабель оптический ОКБ-0,22-4(одномод)-30 |
км |
1 |
14 |
Кабель Hyperline ISF4-C5e-P-I-CMR 2x4x0.5 в сборе с ПВС 3×4 |
м |
30 |
15 |
Кабель контрольный медный бронированный КВБбШв 4×1,0 |
м |
250 |
16 |
БП 24 В для крепления на din-рейку |
шт. |
2 |
17 |
Модуль MOXA ioLogik удаленного дискретного ввода/вывода |
шт. |
1 |
18 |
Паспорт и Руководство по эксплуатации |
компл. |
1 |
