Детектор утечек метана ДЛС-Пергам (ALMA G2)

Дистанционный лазерный детектор утечек метана для вертолётов
Артикул: 21525
Цена по запросу
Поставляется в минимальные сроки
Детектор метана ДЛС-Пергам (ALMA G2)
описание в pdf

Дистанционный лазерный детектор метана «ДЛС-Авиа» предназначен для оперативной диагностики (обследования) протяжённых надземных и подземных газопроводов на наличие утечек. Используется для геологоразведки газовых месторождений. Прибор переносной, может быть установлен на вертолёт, легкомоторный самолёт, на беспилотный летательный аппарат (БПЛА). «ДЛС-Авиа» измеряет концентрацию природного газа с высоты до 150 метров со средней скоростью 100 км/ч. Прибор может работать в полностью автоматизированном режиме без участия оператора. Результаты измерений с координатной привязкой ГЛОНАСС/GPS сохраняются в памяти устройства.

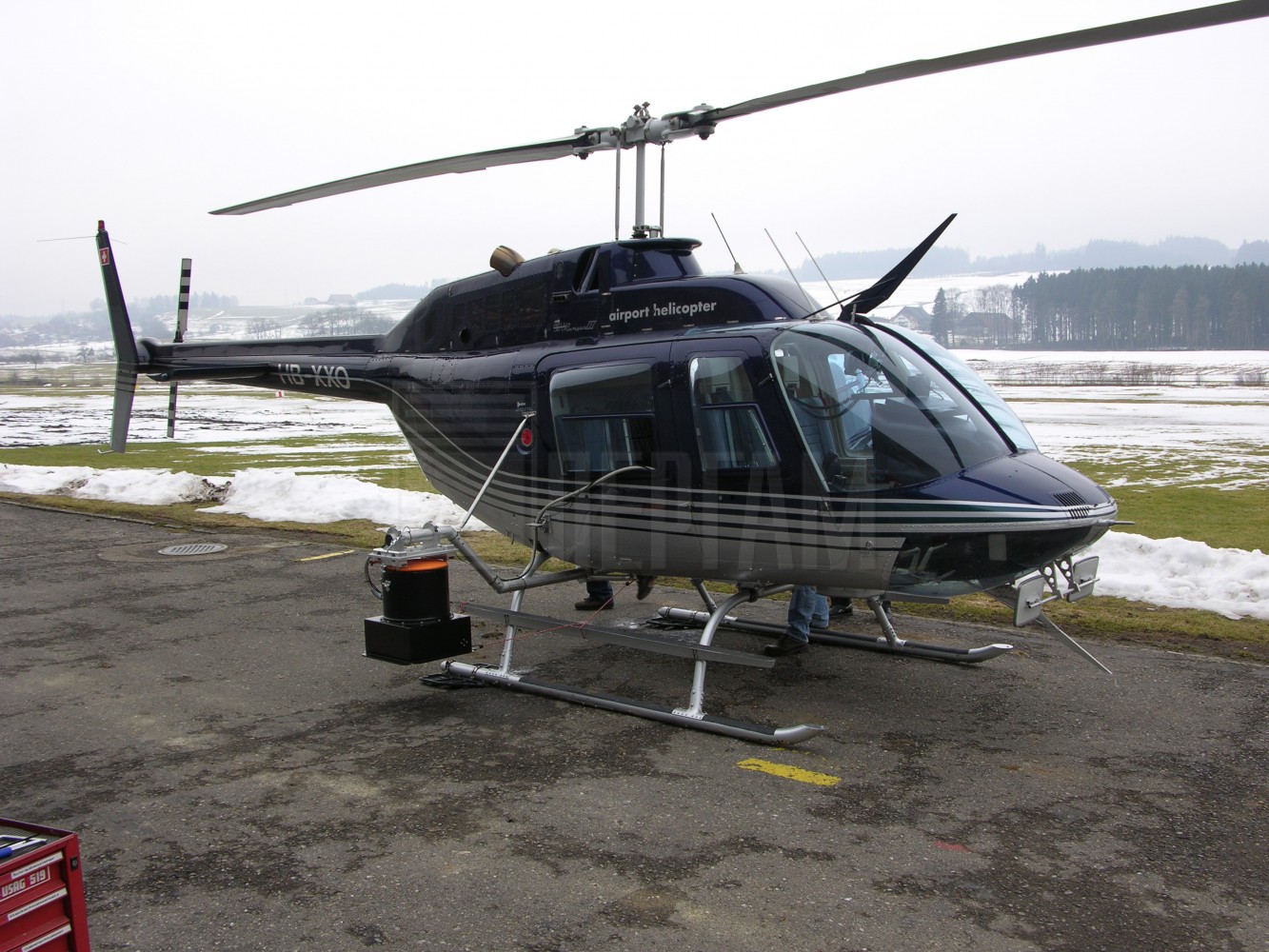

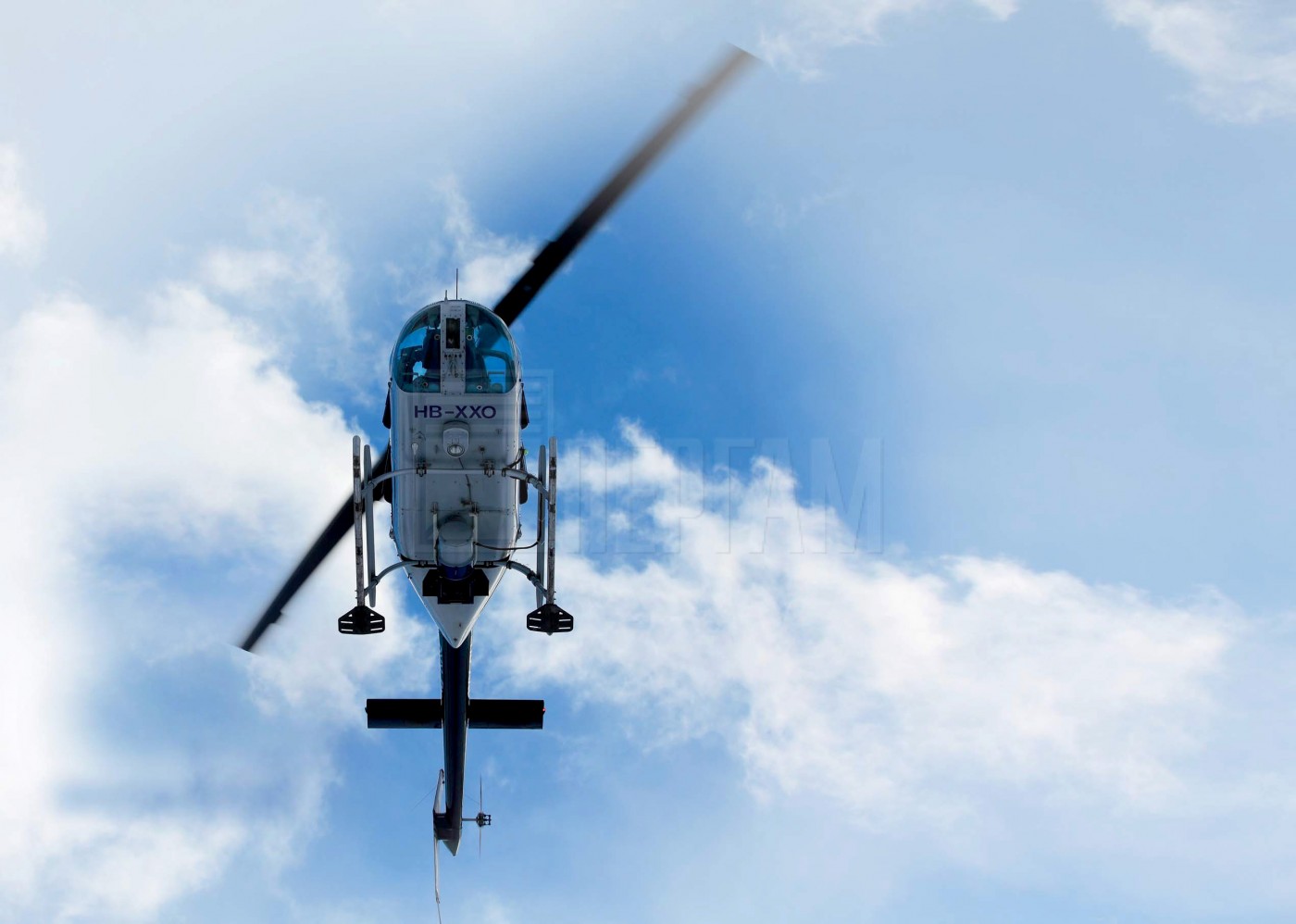

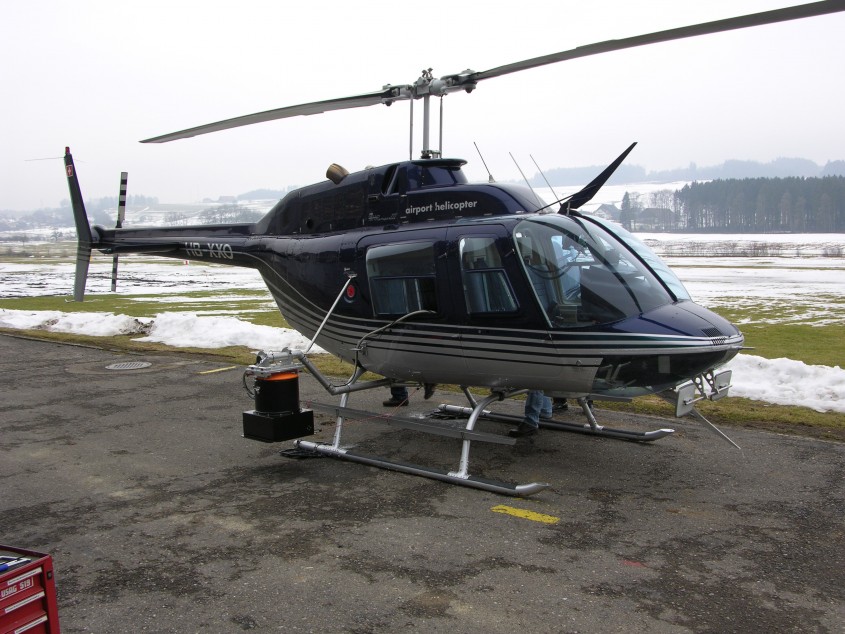

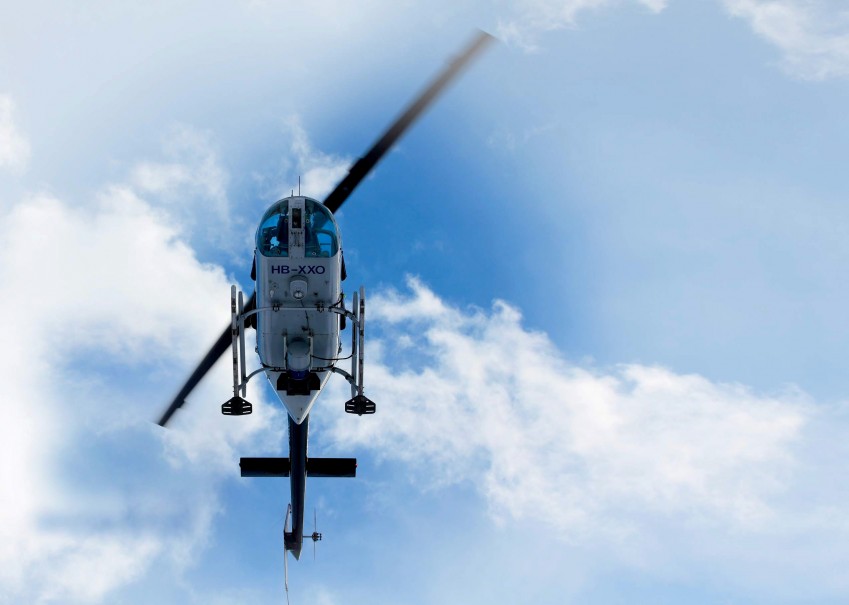

ДЛС-АВИА устанавливается на вертолёты и самолёты МИ-8, МИ-2, Ка-26, Bell 206, Robinson 44, Robinson 66, Cessna. Последняя версия авиационного детектора G4 эксплуатируется и на самолётах: Cessna 172, Cessna 206, DA-42, АРАЙ (Zenair, Канада). Самолётная версия открывает новые возможности по удешевлению воздушного патрулирования нефтегазовых объектов.

Авиационный метаноискатель ДЛС-Пергам

Детектор измеряет концентрацию метана в атмосферном воздухе, автоматически сигнализирует о превышении заданного порогового значения. Применяется для обнаружения утечек природного газа из газопроводов высокого, среднего и низкого давления с расстояния 20 – 150 м. Прибор измеряет суммарную концентрацию газа в луче лазера, который отражается топографическими объектами (земля, трава, деревья, асфальт, кирпич, и т.д.).
15 лет на службе у ГАЗПРОМА!

Применение ДЛС-Авиа

  • Диагностика линейной части магистральных газопроводов;
  • Обнаружение мест утечек на линейной части, на крановых узлах, ГРС, ПХГ и других объектах;
  • Обнаружение мест утечек в газопроводах низкого давления, задвижках, запорной арматуре;
  • Диагностика городских газовых сетей;
  • Круглосуточный мониторинг воздушных, водных переходов, мест пересечения с а/д, ж/д и др;
  • Контроль загазованности территорий комбинатов, автозаправочных станций и других объектов;
  • Экологический мониторинг;
  • Предупреждение чрезвычайных ситуаций;
  • Обеспечение безопасности предприятий и жилых домов;
  • Контроль загазованности и безопасность подземных парковок, торговых центров.

Принцип действия

Принцип работы детектора основан на диодно-лазерной спектроскопии, обеспечивающей высокую надежность, точность и селективность. Оптический блок, установленный на вертолёте, непрерывно испускает последовательность лазерных импульсов, направленных на трассу газопровода. Лазерный луч, испущенный прибором, отражается от топографических объектов (земля, растительность и т.д.). Отраженная часть излучения возвращается в приёмную систему оптического блока и поступает на фотоприемник. Далее сигнал обрабатывается при помощи специальных программ, и по степени ослабления лазерного луча на длине волны поглощения метана прибор измеряет концентрацию природного газа в атмосфере.

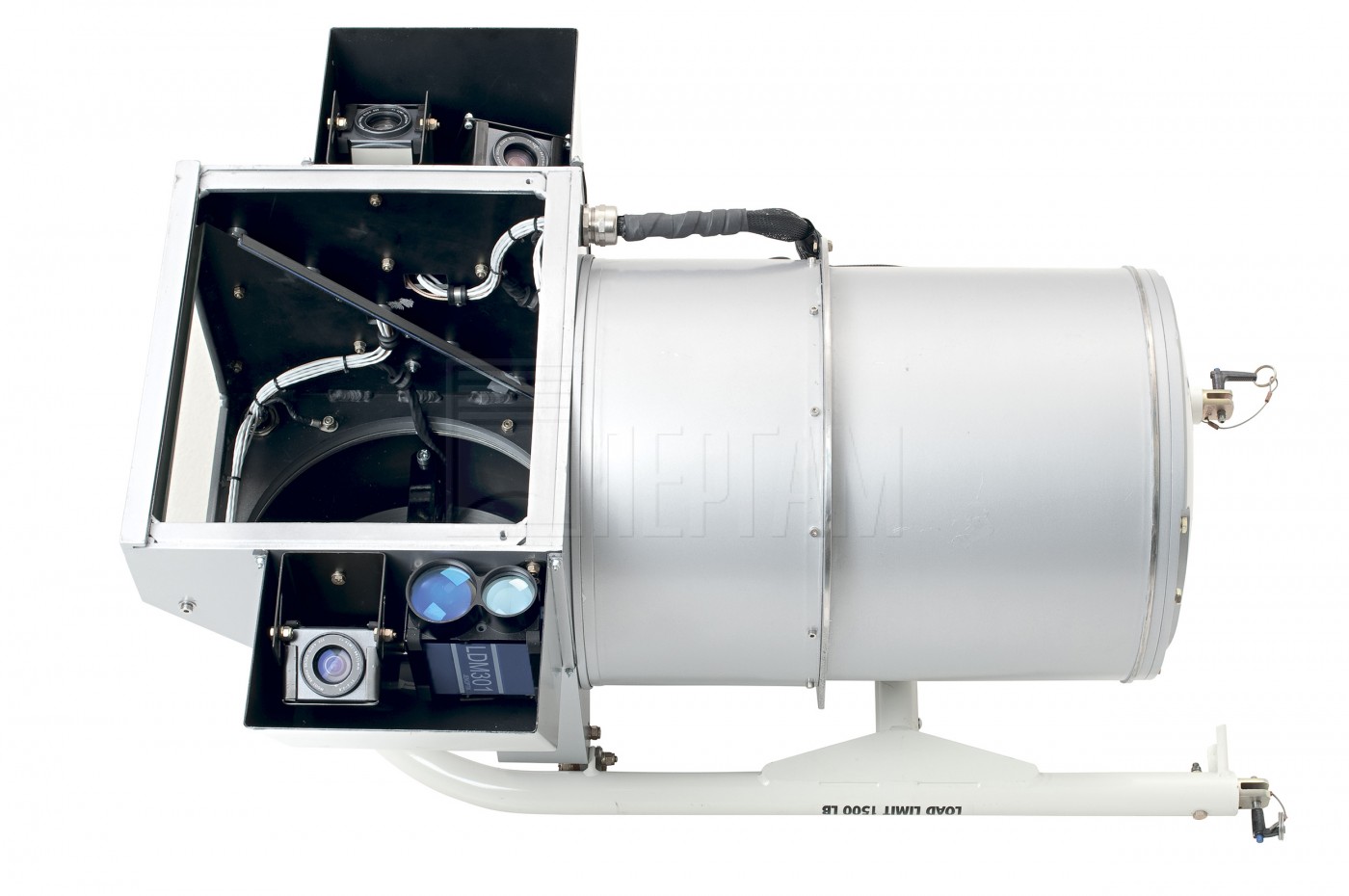

Детектор предназначен для работы в условиях умеренного и холодного климата, состоит из оптического блока и кейса электроники, которые имеют обыкновенное исполнение для установки вне взрывоопасных помещений. Прибор относится к исполнению УХЛ категории 4.2 по ГОСТ 15150-69.

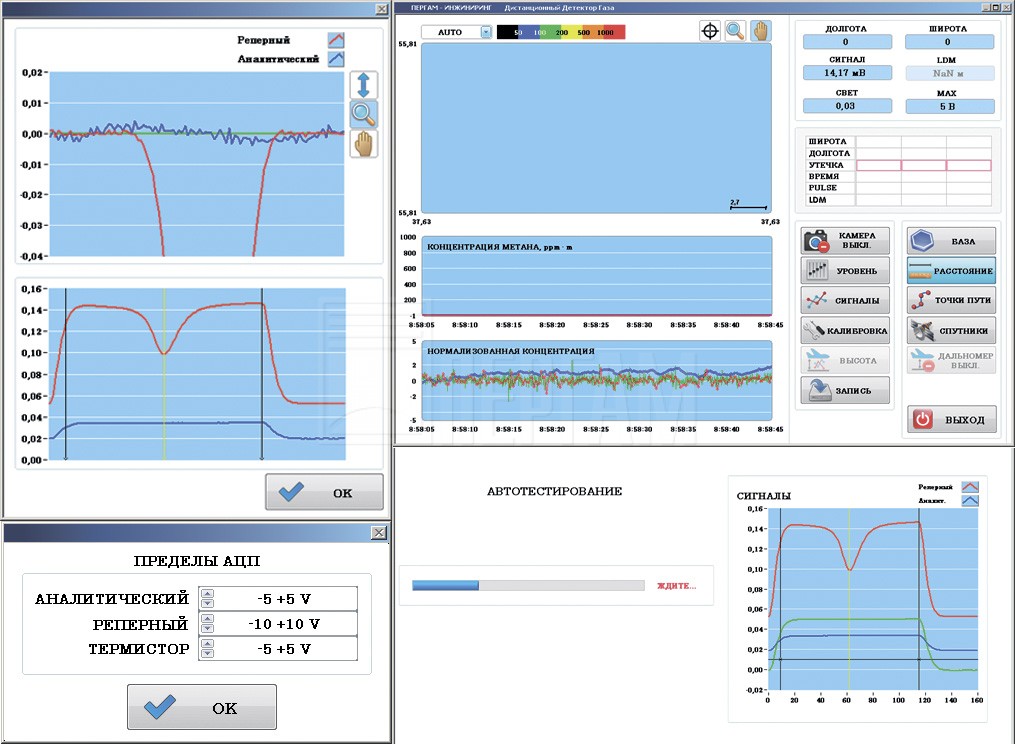

Прибор полностью автоматизирован и может непрерывно работать без оператора, с сохранением результатов в памяти компьютера. В состав Детектора Метана входит система GPS/ГЛОНАСС, позволяющая определять координаты маршрута полета и места утечек. Это позволяет получать распределение концентрации метана с привязкой по координатам. Во время обнаружения утечек оператору выдается световой и звуковой сигнал, а на монитор выводится фотография и Google карта места утечки.

Особенности лазерного детектора

  • Безопасность. Излучение лазера мощностью 15 мВт абсолютно безопасно для глаз. Прибор позволяет измерять превышение концентрации над заданным фоновым значением с безопасного расстояния 20 – 150 м без использования дополнительных отражателей и отбора проб воздуха.
  • Точность и стабильность измерений. Используемая методика измерений при помощи перестраиваемого диодного лазера, излучающего на длине волны 1,65 мкм, обеспечивает высокую точность измерений. Кроме того, прибор нечувствителен к влаге и другим газам. Точность измерения не зависит от изменения типа отражающей поверхности - почва, песок, растительность и т.д.
  • Надежность. Обеспечивается стабильностью параметров лазера, устойчивостью оптики и электроники к внешним воздействиям (температура, вибрации и др.).
  • Экономичность. Для работы прибора не требуется расходных материалов, а потребление электроэнергии минимально. Питается от источника постоянного тока напряжением 19 – 36 В.
  • Удобство и компактность. Детектор метана имеет относительно небольшие размеры и вес, может быть установлен на любой тип вертолета. Его установка, настройка и включение занимают не более 30 минут, а далее он работает в автоматическом режиме.
  • Перспективность. Прибор может использоваться для детектирования других газовых компонентов (легкие или тяжелые фракции нефти нефтепродуктов). Для модернизации необходимо предоставить покомпонентный состав перекачиваемой среды. Например, ДЛС можно настроить на обнаружение утечек NH3, NO2, CO, HF, H2C и др.

Примеры отчётов

Германия Inspection of pipelines from helicopter in Bavaria
Италия Inspection of pipelines from helicopter in North part of Italy
Канада Aerial Leak Survey Report for TransCanada Pipeline
Польша Complimentary Aerial Leak Survey Report for The Williams Companies, Inc.
США Natural Gas Leak Inspection Final Report for Southern Star Central Gas Pipeline
Россия-Сургутнефтегаз Обследование трассы газопровода Лянторское КСП – Сургутская ГРЭС

Детектор метана ДЛС-ПЕРГАМ уже работает в дочерних предприятиях ПАО «Газпром»:

ООО «Газпром трансгаз Волгоград»
ООО «Газпром трансгаз Екатеринбург»
ООО «Газпром трансгаз Казань»
ООО «Газпром трансгаз Москва»
ООО «Газпром трансгаз Нижний Новгород»
ООО «Газпром трансгаз Самара»
ООО «Газпром трансгаз Саратов»
ООО «Газпром трансгаз Уфа»
ООО «Газпром трансгаз Чайковский»
ООО «Газпром трансгаз Югорск»
ООО «Газпром добыча Надым»
ООО «Газпром межрегионгаз»
ГПО «Белтопгаз»
УП «Брестоблгаз»

Технические характеристики Детектор метана ДЛС-Пергам (ALMA G2)

Особенности и краткие характеристики

Максимальное расстояние детектирования до 150 м
Длительность измерений 0.01 сек, 0.5 сек (одновременно)
Пороговая чувствительность измерений за 0,5с
с расстояния 50 м
с расстояния 100 м
с расстояния 150 м
(*)
25 ppm* м
100 ppm* м
200 ppm* м
Минимальная толщина детектируемого слоя метана при атмосферном давлении 0,05 мм
Динамический диапазон измеряемых концентраций 2*10 4
Селективность к другим газам <(1/10 4 )
Электропитание 27 В, 160 Вт
Рабочая температура -10 – +40ºC
Длина волны излучения лазера 1,65 мкм
Мощность лазера 15 мВт

(*) – ppm *м – ( part per million *метр) – кол-во молекул детектируемого газа на миллион молекул воздуха умноженное на длину оптического пути.

Комплектация

  • Дистанционный детектор метана ДЛС-Пергам-ALMA Optimum состав: 1комплект
  • Оптический блок с аксессуарами: ОБ-04
  • Видеокамера в защитном термокожухе с поворотным креплением:, ОБ-ВК-06 – 1 шт.
  • Лазерный дальномер LD-04 – 1 комплект
  • Амортизатор ОБ-А-01 – 4 шт.
  • Пластина для установки ОБ-П-01 – 1 шт.
  • Струбцина ОБ-С-01 – 4 шт.
  • Блок электроники с аксессуарами: БЭ-04 – 1 шт.
  • выносная антенна встроенного приемника GPS БЭ-А-06 – 1 шт.
  • Компьютер ноутбук с аксессуарами: Н-04 - 1 шт.
  • Сетевой адаптер питания ноутбука от ~ 220 В Н-АП-01 - 1 шт.
  • Сумка Н-С-01 - 1 шт.
  • Внешний накопитель данных Н-ЖД-01 - 1 шт.
  • Монитор с аксессуарами (в зависимости от типа камеры) М -04 - 1 шт.
  • Сетевой адаптер питания от сети ~220 В: М-АП-01 – 1 шт.
  • Сигнальный кабель (VGA): СК-01 – 1 шт.
  • Источник питания прибора от напряжения ~220 В: ИП-01 - 1 шт.
  • Основной кабель к Оптическому блоку ОК-06 - 1 шт.
  • Кабель питания Детектора от сети постоянного тока напряжением 19 В – 36 В КП-Н-02 - 1 шт.
  • Кабель питания прибора от авиационного аккумулятора КП-ДМ-02 - 1шт.
  • Транспортировочный кейс для ОБ-01: ТК-ОБ-01 – 1 шт.
  • Транспортировочный кейс для компонентов: ТК-К-02 – 1 шт.
  • Набор инструментов НИ-01 -1 шт.
  • Замок для кейса КЗ-01 -2 шт.
  • Запасные предохранители П-01 - 2 шт.
  • Тестовая кювета ТК-01 - 1 шт.
  • Руководство по эксплуатации РУ-01 – 1 шт.
  • Инструкция к программе обработки данных ИД-01– 1 шт.
  • Паспорт П-01– 1 шт.
  • Гарантийный талон ГТ-01– 1 шт.
  • CD диск с копиями программного обеспечения ПО-01 – 1 шт.
