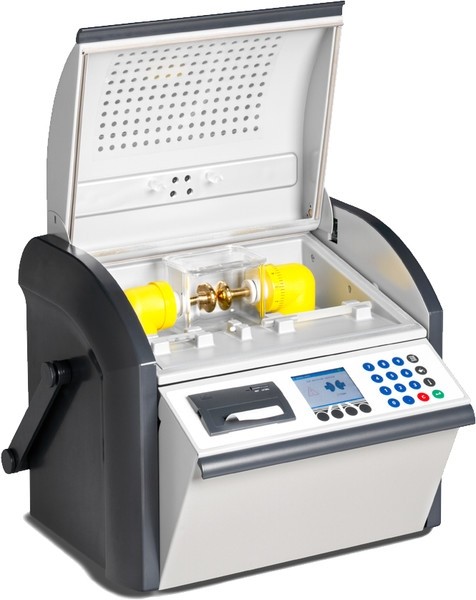

Портативный тестер трансформаторного масла
Мощный тестер трансформаторного масла BAUR DPA предназначен для автоматического измерения электрической пробивной прочности изоляционных жидкостей. В приборе DPA 75 имеется 13 встроенных стандартов испытаний. Все параметры можно запрограммировать в задаваемом пользователем цикле испытаний.
Испытание электрической прочности масла выполняется при напряжении до 75 кВ. Все необходимые данные отображаются на большом дисплее с высоким разрешением. Обучающее программное обеспечение имеет всплывающие меню и очень простое в работе. Защитная крышка прибора снабжена блокировкой, отключающей высокое напряжение при ее открывании. В процессе работы на дисплей выводиться информация о требуемых от оператора действиях, например, о необходимости проверки расстояния между электродами. Автоматическое самотестирование прибора обеспечивает исключительно высокую точность измерений.
Результаты многократных измерений регистрируются и сравниваются. Если среднее квадратическое отклонение (%) превышает определенную пользователем величину, то на экран дисплея выводится сообщение (в соответствии со стандартами ASTM и UNE). Устройство DPA 75 позволяет сохранять все установочные параметры и конфигурацию, заданные пользователем, в энергонезависимой памяти, таким образом, что требуемые стандарты и определенные пользователем циклы испытаний, вызываются автоматически при повторном включении устройства.
Сосуд для испытаний
Разработан в полном соответствии международным стандартам измерения. Прибор в целом, включая сосуд для масла, очень легко очищается. Конфигурация электродов, расположенных горизонтально в сосуде для испытаний, обеспечивает отсутствие завихрений электрического поля и возникновения коронного разряда. Образец масла в сосуде для испытаний также может быть закрыт крышкой, что соответствует требованиям измерений для большинства стандартов. Расстояние между электродами может точно установлено даже без соответствующего измерительного прибора с помощью встроенного откалиброванного верньера.
Безопасность
Прибор был подвергнут всем возможным испытаниям для предотвращения практически любых опасностей для пользователя в течение цикла испытаний даже при некорректной работе. Защитная крышка выполнена таком образом, что при ее открытии отключается высокое напряжение за счет сдвоенной блокировки (принудительный контакт). В процессе работы устройство информирует пользователя о требуемых действиях, например, необходимости проверки расстояния между электродами. Постоянное самотестирование прибора обеспечивает исключительно высокую надежность измерений. Реальный контроль пробоя (Real Breakdown Monitoring – RBM) позволяет легко и просто классифицировать все образцы масел.
В соответствии с международными стандартами электроды и пробой должны быть видимы. В связи с этим, DPA 75 имеет окно просмотра в сосуде для испытаний.
Независимость от сети питания
Встроенная батарея обеспечивает до 9-ти часов непрерывной работы в поле без подзарядки. Состояние батареи отображается на дисплее, указывая оставшееся число тестов на пробой при данном состоянии батареи.
Критерий оценки качества электроизоляционных жидкостей
Наиболее значимыми параметрами, при помощи электроизоляционных жидкостей которых оценивается качество электроизоляционных жидкостей, являются тангенс угла потерь, относительная диэлектрическая проницаемость и напряжение пробоя. Напряжение пробоя отражает степень загрязнённости жидкости целлюлозными волокнами и водой. Для обеспечения безопасной работы высоковольтных устройств с масляной изоляцией определяющим фактором является электрическая прочность изоляционных материалов.
Технические характеристики Тестер изоляционного масла BAUR DPA 75C
Технические характеристики
- Компактные, портативные и надежные устройства для использования в поле
- Тестовое напряжение от 0 до 75 кВ
- Воспроизводимые измерения пробивной прочности возможны на минеральных, органических (силиконовых) и растительных маслах
- Достоверные результаты измерений благодаря короткому времени отключения при пробое (<10 мкс)
- Самодостаточный – работает от встроенного аккумулятора или от сети
- Пользовательский интерфейс на 12 языках
- Эргономичная конструкция, обеспечивающая высокую производительность, удобство в управлении, безопасность и мобильность при минимальном занимаемом пространстве
- Четкое определение пробоя благодаря системе контроля пробоя RBM Real Breakdown Monitoring и новому принципу измерения, - непосредственному измерению высоковольтного выходного напряжения
- Полностью автоматизированный цикл измерения с 19 запрограммированными испытательными стандартами и 10 свободно программируемыми процессами измерения
- Встроенный датчик для измерения температуры электроизоляционной жидкости Эргономичный пультуправления с маслостойкой мембранной клавиатурой, легко читабельным цветным ЖК-дисплеем и встроенным принтером
- Электромагнитный экранирован для предотвращения сбоев в системах электронной обработки данных Измерения без воздействия воздуха благодаря высококачественным проверочным чашкам (совместимым с чашками пред. версии DPA 75 E)
- Точная установка стандартных расстояний между электродами
- Защита испытательного сосуда при транспортировке
- ПК-интерфейс, включая ПО для управления процессами измерения, создания протоколов измерения и архивирования (опция)
Технические данные
Общие данные |
|
Входное напряжение |
90–264 В (50/60 Гц) или 12 В пост. ток |
Потребляемая мощность |
макс. 70 ВА |
Аккумулятор (опция) |
Свинцово-кислотный аккумулятор, 2 x 6 В / 6,5 Ач |
Продолжительность работы от аккумулятора (при наличии) |
прибл. 8 часов (автономно) |
Дисплей |
4-дюймовый цветной ЖК-дисплей, разрешение 320 x 240 пикселей |
Интерфейсы для передачи данных |
|
Принтер |
Матричный принтер, 24 знака, обычная 57-мм бумага |
Температура окружающей среды (рабочая) |
от -10 до +55 °C |
Температура хранения |
от -20 до +60 °C |
влажность воздуха |
без отвода конденсата |
Габариты (Ш x В x Г) |
476 x 372 x 340 мм (в закрытом состоянии) 476 x 635 x 420 мм (в открытом состоянии) |
Вес |
прибл. 27 кг (без аккумулятора) прибл. 29 кг (с аккумулятором) |
Вид защиты |
IP 32 |
Безопасность и ЭМС |
Соответствует директиве ЕС (знак "СЕ") по низковольтному оборудо- ванию (2014/35/ЕС) и директиве по электромагнитной совместимости (2014/30/ЕС), а также стандарту «Испытания на воздействие внеш- них факторов» EN 60068-2 и далее |
Языки ПО |
Немецкий, английский, француз- ский, испанский, итальянский, португальский, голландский, поль- ский, русский, китайский (Китай), китайский (Тайвань), чешский, корейский |
Испытание изоляционных масел |
|
Выходное напряжение |
0–75 кВдейств. симметричное |
Скорость нарастания напряже- ния |
0,5–10 кВ/с |
Время отключения |
< 10 мкс |
Контроль нарастания напряжения |
Система контроля пробоя (RBM) |
Точность |
0–75 кВ ± 1 кВ |
Разрешение |
0,1 кВ |
Встроенный регистратор темпе- ратуры пробы масла |
0–99 °C |
Температурное разрешение |
1 °C |
Стандарты испытаний |
ASTM D1816:2012 1 мм, ASTM D1816:2012 2 мм, ASTM D1816/97, ASTM D877/D877M:2013 PA, ASTM D877/D877M:2013 PB, BS EN 60156, CEI EN 60156, CSSR RVHP:1985, IEC 60156:1995, IRAM 2341:1972, JIS C2101:2010, PN 77/E-04408, SEV EN 60156, UNE EN 60156, NF EN 60156, SABS EN 60156, VDE 0370 часть 5:96, AS 1767.2.1 |
Индивидуальные программы испытаний |
10 |
Объем поставки
- Автоматический тестер трансформаторного масла DPA75 С
- Проверочная чашка (1 шт./на выбор)
- Завихритель масла с магнитным перемешивающим стержнем
- Съемник для завихрителя масла
- Установочный калибр
- Сетевой кабель
- Руководство по эксплуатации на русском языке
- Ремень для ношения на плече
Опции
- ПК-интерфейс и ПО для испытания масел BAUR ITS, вкл. кабель
- Прочный, полностью герметичный мешок с крышкой (возможна работа в сумке)
- Установочный калибр 1/2/2,5/2,54/4/5 мм
- Ключ под гайку с торцовыми отверстиями для разборки проверочной чашки
- Калибратор KADPA/DTA С
