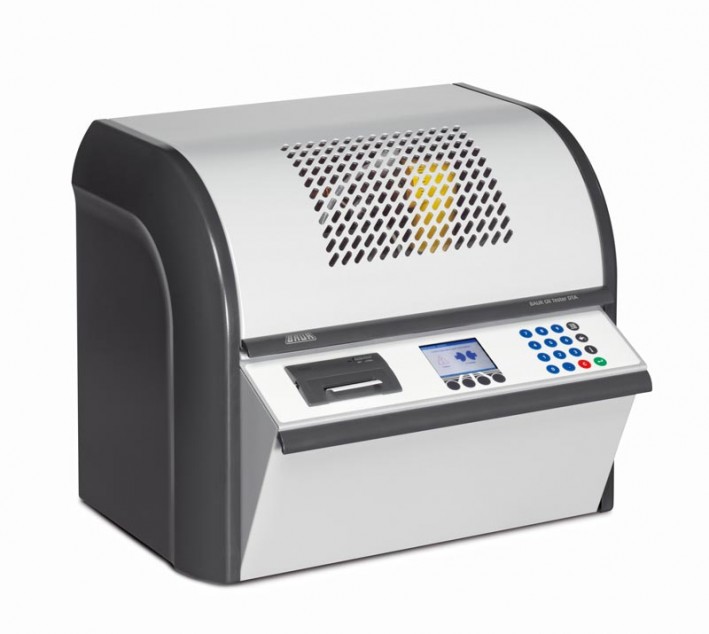

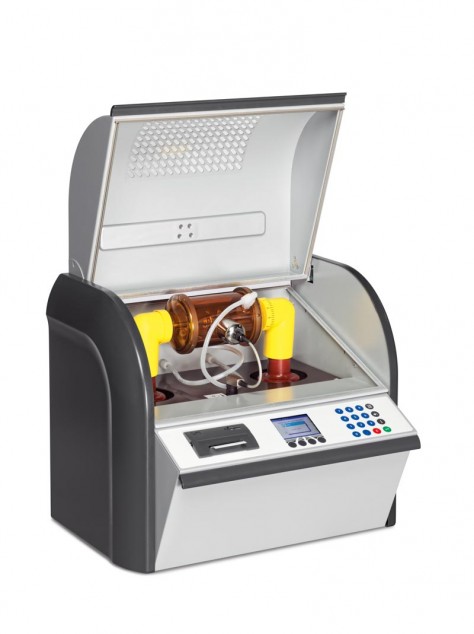

Тестер трансформаторного масла BAUR DTA Inline
Артикул: 22509
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
BAUR DTA IL
описание в pdf

Inline-испытание пробивной прочности

  • Inline-испытание изоляционных масел в маслоподготовительных установках
  • Обеспечение качества в ходе производственного процесса
  • Усовершенствованная и простая работа с пробами масла
  • Возможно внедрение в системы управления производственным процессом

BAUR DTA IL - это мощный и надежный тестер трансформаторного масла для непрерывной проверки пробивной прочности изоляционных масел в непрерывном цикле в производственной линии (inline-испытание). Комбинация чрезвычайно короткого времени отключения при пробоях и простая работа с пробами масла позволяют сделать заключения и выводы о качестве изоляционного масла. Стандартные маслопроводы для подачи и слива масла и возможность внедрения в существующие производственные процессы (напр., передача управляющих воздействие через ПЛК) обеспечивают простую и автоматизированную проверку масла. Наряду с этими характеристиками, благодаря комбинации с ПО BAUR ITS Lite с полностью автоматизированным экспортом данных измерений значительно упрощается и ускоряется процесс архивирования и однозначного назначения результатов измерений.

Характеристики

  • Мощный тестер трансформаторного масла для проверки пробивной прочности изоляционных масел в непрерывном цикле в производственной линии (inline-испытание)
  • Может использоваться для портативных и стационарных маслоподготовительных установок и в условиях специализированных лабораторий
  • Испытательное напряжение в диапазоне 0 – 100 кВдейст.
  • Автоматическое измерение температуры электроизоляционной жидкости
  • Полностью автоматизированные программы испытаний в соответствии с 18 мировыми стандартами и функция экспресс-испытания (адаптированны для работы в режиме inline: без перемешивания пробы масла)
  • Удобное составление индивидуальных программ испытаний
  • Измерения без воздействия воздуха благодаря герметичной проверочнойчашке
  • Пользовательский интерфейс и протоколы измерений на 13 языках
  • Надежные и воспроизводимые результаты серии измерений благодаря малому времени отключения < 10 мкс
  • В ысокоточное определение пробоя непосредственно на высоковольтном элементе с системой контроля RBM
  • Возможно подключение к внешним системам управления (напр., ПЛК)
  • Простое подключение подводящего и сливного маслопровода
  • Точная настройка соответствующего используемому стандарту расстояния между электродами

Технические характеристики BAUR DTA IL

Технические характеристики

Общие данные
Входное напряжение 90 – 264 В (50/60 Гц)
Потребляемая мощность макс. 70 ВА
Выходное напряжение 0 – 100 кВдейст. симметричное
Скорость нарастания напряжения 0,5 – 10 кВ/сек.
Время отключения < 10 мкс
Контроль нарастания напряжения Система контроля пробоя (RBM)
Точность 0 – 100 кВ ±1 кВ
Разрешение 0,1 кВ
Встроенный регистратор температуры пробы масла 20 – 70 °C
Температурное разрешение 1 °C
Макс. рабочее давление в подводящих и сливных маслопроводах макс. 3 бар (при температуре масла 70 °C)
Макс. вакуум в подводящих и сливных маслопроводах макс. 0,66 мбар
Беспотенциальный управляющий контакт макс. 12 В, макс. 80 мА, нормально-разомкнутый контакт
Разъем для передачи данных USB 2.0 (разъем типа B)
Внешний USB-интерфейс BAUR
Report Manager (разъем типа A)
Принтер Матричный принтер, 24 знака, обычная 57-мм бумага
Дисплей Цветной ЖК-дисплей (320 x 240)
Температура окружающей среды (рабочая) от -10 до +55 °C
Температура хранения от -20 до +60 °C
Влажность воздуха без конденсации влаги
Безопасность и электромагнитная совместимость Удовлетворяет требованиям для маркировки «СЕ» в соответствии с Директивой по низковольтному оборудованию (2014/35/ЕС) и Директивой по электромагнитной
совместимости (2014/30/ЕС), а также по стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее
Стандарты испытаний (адаптированные для работы в режиме inline: без перемешивания пробы масла) ASTM D1816:2012 1 мм,
ASTM D1816:2012 2 мм,
ASTM D1816/97,
ASTM D877/D877M:2013 PA,
ASTM D877/D877M:2013 PB,
BS EN 60156, CEI EN 60156,
CSSR RVHP:1985, IEC 60156:1995,
IRAM 2341:1972, JIS C2101:2010,
PN 77/E-04408, SEV EN 60156,
UNE EN 60156, NF EN 60156,
SABS EN 60156, AS 1767.2.1,
VDE 0370 часть 5:96,
Экспресс-тест
Индивидуальные программы испытаний 10
Габариты (Ш x В x Г) 545 x 458 x 380 мм (в закрытом состоянии)
545 x 770 x 461 мм (в открытом состоянии)
Вес (без опций) прибл. 40,6 кг
Степень защиты IP 32
Языки ПО Немецкий, английский, французский, испанский, португальский, итальянский, русский, чешский, польский, голландский, китайский (Китай), китайский (Тайвань), корейский

Комплектация и объем поставки

Объем поставки

  • Тестер трансформаторного масла BAUR DTA IL со встроенным принтером для обычной бумаги
  • 1 испытательная ячейка (стандарт испытаний на выбор)
  • Подводящий и сливной маслопровод, 2 m внутренний диаметр: 6,00 мм внешний диаметр: 8,00 мм
  • Установочный калибр
  • Штекер для дистанционного пуска
  • Сетевой кабель
  • Руководство по эксплуатации

Опции

  • Кожух для защиты от пыли
  • Транспортировочный кейс
  • Установочные калибры, 2,5 / 2,54 / 4,0 / 5,0 мм
  • Рулон бумаги для принтера, ширина 57 мм, Ø 30 мм
  • Красящая лента (синяя) для принтера
  • Испытательная ячейка емкостью 0,7 л, согласно МЭК 60156 рис. II или ASTM D877
  • BAUR Report Manager — внешний USB-интерфейс для управления данными измерений
